Телекоммуникации широко используют оптические методы, в которых несущая волна принадлежит классическому оптическому домену. Волновая модуляция позволяет передавать аналоговые или цифровые сигналы до нескольких гигагерц (ГГц) или гигабит в секунду (Гбит / с) на носителе с очень высокой частотой, обычно от 186 до 196 ТГц. Фактически, битрейт может быть дополнительно увеличен, используя несколько несущих волн, которые распространяются без значительного взаимодействия на одном волокне. Очевидно, что каждая частота соответствует другой длине волны. Плотное мультиплексирование с разделением по длине волны (DWDM) зарезервировано для очень близкого частотного интервала.
Введение в технологию DWDM

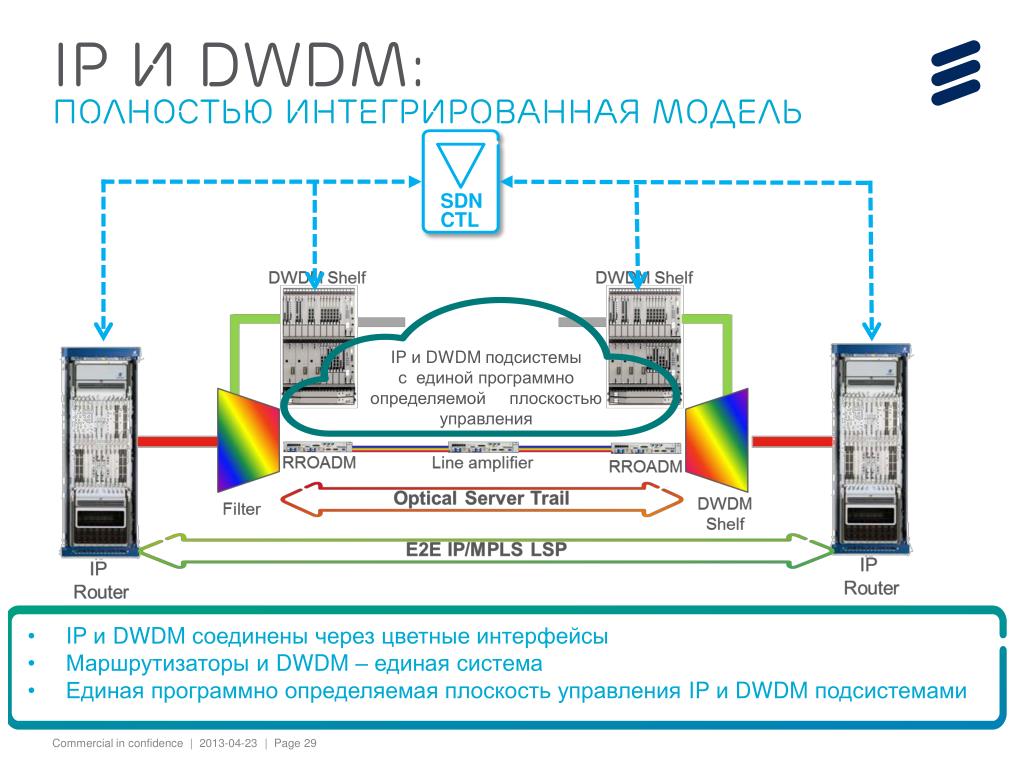

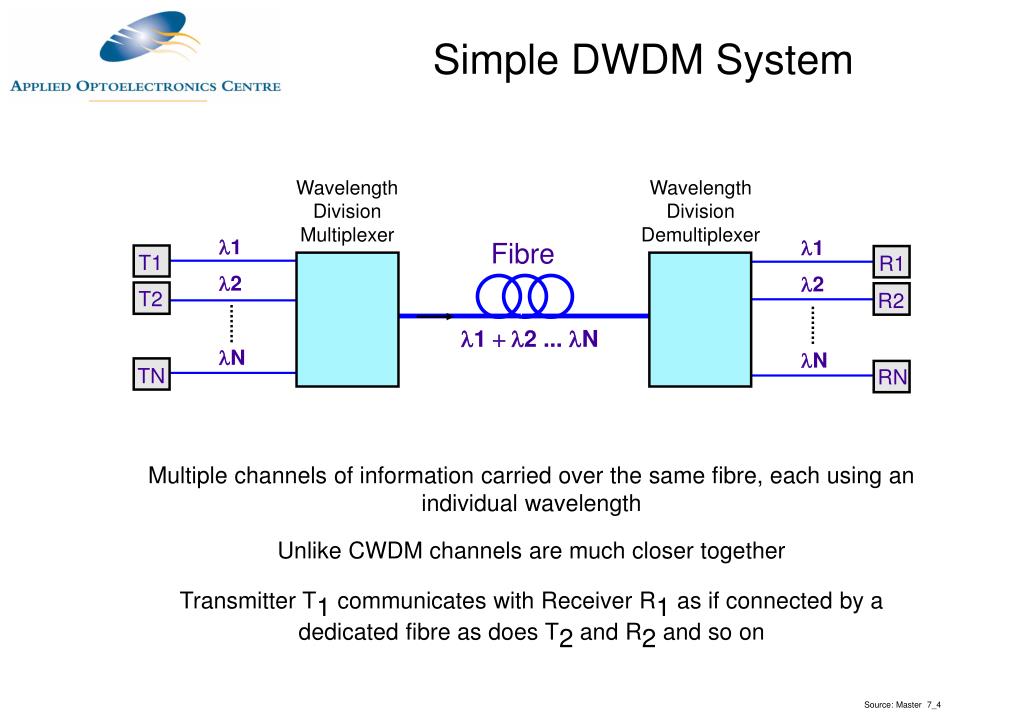

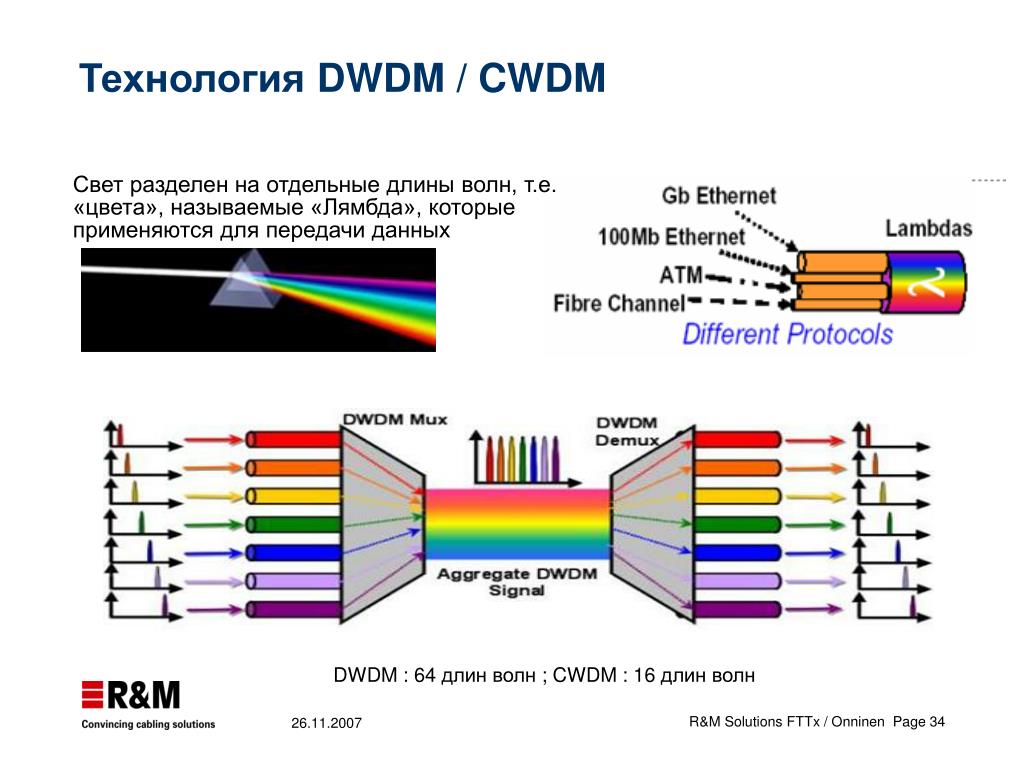

Технология DWDM является расширением оптических сетей. Устройства DWDM (мультиплексор или Mux сокращено) объединяют выходные данные нескольких оптических передатчиков для передачи по одному оптическому волокну.
На принимающей стороне другое устройство DWDM (демультиплексор или DeMux для краткости) разделяет объединенные оптические сигналы и передает каждый канал на оптический приемник. Только одно оптическое волокно используется между устройствами DWDM (на направление передачи). Вместо того, чтобы требовать одного оптического волокна на пару передатчика и приемника, DWDM позволяет нескольким оптическим каналам занимать один волоконно-оптический кабель.
Ключевым преимуществом DWDM является то, что он не зависит от протокола и битрейта. DWDM-сети могут передавать данные в IP, ATM, SONET, SDH и Ethernet. Поэтому сети на основе DWDM могут передавать различные типы трафика с разной скоростью по оптическому каналу. Передача голоса, электронная почта, видео и мультимедийные данные являются лишь некоторыми примерами услуг, которые могут одновременно передаваться в системах DWDM. Системы DWDM имеют каналы на длинах волн с интервалом 0,4 нм.
DWDM — это тип мультиплексирования с частотным разделением (FDM).
Компоненты системы DWDM
Система DWDM обычно состоит из пяти компонентов: оптических передатчиков/ приемников, фильтров Mux/DeMux DWDM, оптических мультиплексоров ввода/вывода (OADM), оптических усилителей, транспондеров (преобразователей длины волны).
Оптические передатчики / приемники
Передатчики описываются как компоненты DWDM, поскольку они обеспечивают сигналы источника, которые затем мультиплексируются. Характеристики оптических передатчиков, используемых в системах DWDM, очень важны для проектирования системы. В качестве источников света в системе DWDM используются несколько оптических передатчиков. Входящие электрические биты данных (0 или 1) запускают модуляцию светового потока (например, вспышку света = 1, отсутствие света = 0). Лазеры создают импульсы света. Каждый световой импульс имеет точную длину волны (лямбда), выраженную в нм. В системе на основе оптического носителя поток цифровой информации отправляется на устройство физического уровня, выход которого является источником света (светодиодом или лазером), который взаимодействует с волоконно-оптическим кабелем. Это устройство преобразует входящий цифровой сигнал от электрических (электронов) в оптическую (фотоновую) форму (от электрического к оптическому преобразованию, E-O).
Системы DWDM требуют очень точных длин волн света для работы без межканального искажения или перекрестных помех. Несколько отдельных лазеров обычно используются для создания отдельных каналов системы DWDM. Каждый лазер работает с несколько иной длиной волны. Современные системы работают с интервалом 200, 100 и 50 ГГц. Исследуются новые системы, поддерживающие интервал 25 ГГц и интервал 12,5 ГГц.

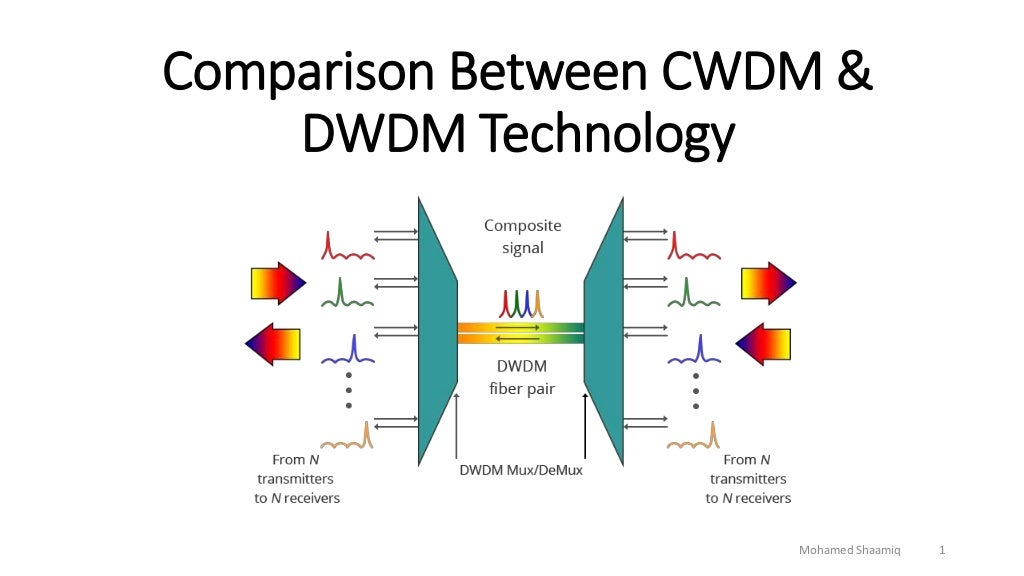

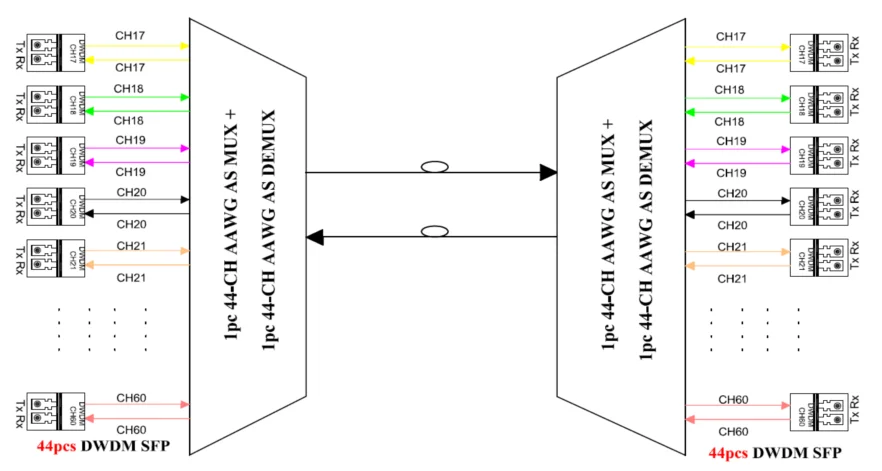

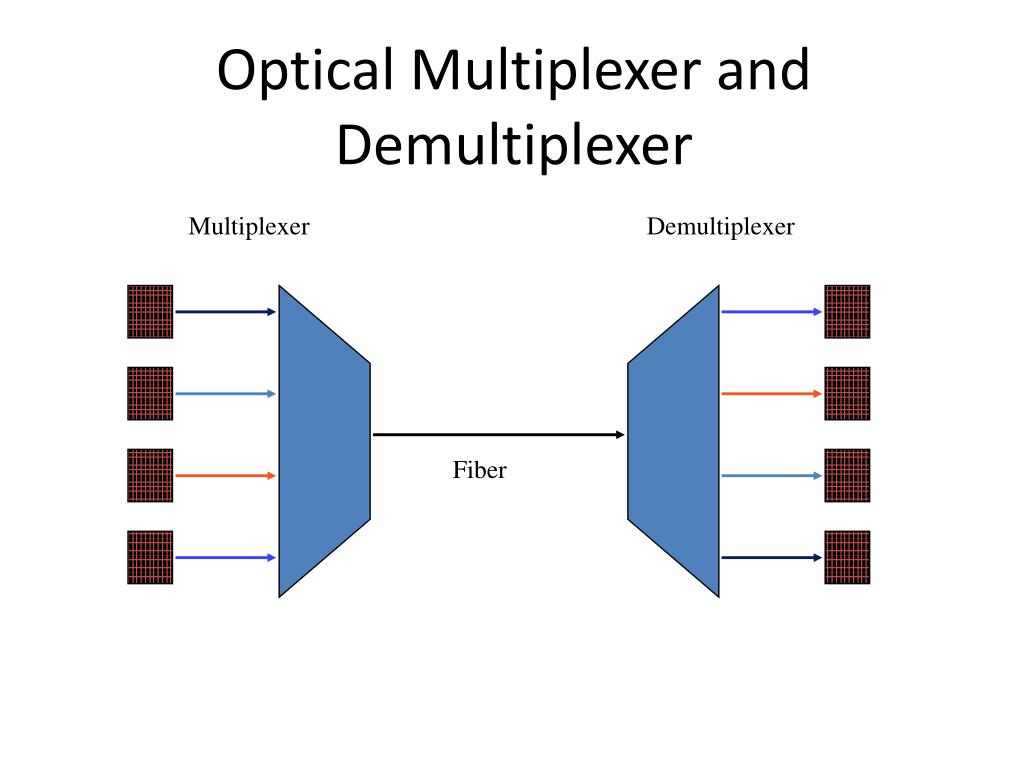

Фильтры DWDM Mux / DeMux
Несколько длин волн (все в полосе 1550 нм), создаваемые несколькими передатчиками и работающие на разных волокнах, объединяются на одно волокно с помощью оптического фильтра (фильтр Mux). Выходной сигнал оптического мультиплексора называется составным сигналом. На принимающей стороне оптический фильтр DeMux отделяет все отдельные длины волны композитного сигнала от отдельных волокон.. Как правило, компоненты Mux и DeMux (передача и прием) содержатся в одном корпусе. Оптические устройства Mux/DeMux могут быть пассивными. Компонентные сигналы мультиплексируются и демультиплексируются оптически, а не в электронном виде, поэтому внешний источник питания не требуется. На рисунке ниже показана двунаправленная операция DWDM. N световых импульсов N различных длин волн, переносимых N различными волокнами, объединяются DWDM Mux.
Оптические OADM-модули (Optical Add Drop Multiplexor)
Оптические мультиплексоры OADM имеют различную функцию «Add / Drop» по сравнению с Mux / DeMuxfilters. Вот схема, показывающая работу 1-канального OADM. Этот OADM предназначен для добавления или удаления оптических сигналов с определенной длиной волны. Слева направо входящий составной сигнал разбивается на два компонента. OADM снижает только красный поток оптического сигнала. Пониженный сигнал передается в приемник клиентского устройства. Оставшиеся оптические сигналы, которые проходят через OADM, мультиплексируются с новым сигнальным потоком.
Оптические усилители
Оптические усилители увеличивают амплитуду или добавляют усиление к оптическим сигналам, проходящим по волокну, путем прямого стимулирования фотонов сигнала дополнительной энергией. Они являются «внутриволоконными» устройствами. Оптические усилители усиливают оптические сигналы в широком диапазоне длин волн. Это очень важно для системного приложения DWDM. Волоконно-оптические усилители на оптическом волокне, легированном ионами эрбия (EDFA), являются наиболее часто используемыми. EDFA, в системах DWDM, иногда называются DWDM EDFA, по сравнению с системами, используемыми в системах CATV или SDH. Чтобы расширить расстояние передачи вашей системы DWDM, вы можете использовать все типы оптических усилителей, включая DWDM EDFA, CATV EDFA, SDH EDFA, EYDFA и Raman Amplifier и т.
Транспондеры (преобразователи длины волны)
Транспондеры преобразуют оптические сигналы с одной входящей длины волны в другую исходящую длину волны, подходящую для приложений DWDM. Транспондеры являются Optical-Electrical-Optical (O-E-O) преобразователями длины волны. В системе DWDM транспондер преобразует оптический сигнал клиента обратно в электрический сигнал (O-E), а затем выполняет функции 2R (Reamplify, Reshape) или 3R (Reamplify, Reshape и Retime). На рисунке ниже показана операция двунаправленного транспондера. Транспондер расположен между клиентским устройством и системой DWDM. Слева направо, приемоответчик получает оптический бит-поток, работающий на одной конкретной длине волны (1310 нм). Транспондер преобразует рабочую длину волны входящего потока битов в длину волны, совместимую с ITU. Он передает свой вывод в систему DWDM. На стороне приема (справа налево) процесс отменяется.
Транспондеры обычно используются в системах WDM (от 2,5 до 40 Гбит / с), включая не только системы DWDM, но и CWDM.
Как компоненты системы DWDM работают вместе с технологией DWDM
Система DWDM состоит из этих пяти компонентов, так как они работают вместе? Следующие шаги дают ответ (также вы можете увидеть всю структуру фундаментальной системы DWDM на рисунке ниже):
1. Транспондер принимает входные сигналы в виде стандартного одномодового или многомодового лазерного импульса. Входные данные могут поступать с разных физических носителей и разных протоколов и типов трафика.
2. Длина волны входного сигнала приемоответчика отображается на длину волны DWDM.
3. Длины волн DWDM от транспондера мультиплексируются с сигналами от прямого интерфейса для формирования составного оптического сигнала, который запускается в волокно.
4. Усилитель повышает силу оптического сигнала при выходе из мультиплексора.
5. OADM используется в удаленном месте для удаления и добавления потоков бит определенной длины волны.
6. Дополнительные оптические усилители могут использоваться по длине волокна по мере необходимости.
7. Предварительный усилитель усиливает сигнал перед его входом в мультиплексор.
8. Входящий сигнал демультиплексируется в отдельные длины волн DWDM.
9. Индивидуальные DWDM lambdas либо сопоставляются с требуемым типом выхода через транспондер, либо передаются непосредственно на клиентское оборудование.
Используя технологию DWDM, системы DWDM обеспечивают пропускную способность для больших объемов данных. Фактически, пропускная способность систем DWDM растет по мере продвижения технологий, которые обеспечивают более близкое расстояние и, следовательно, большее число длин волн.
Но DWDM также выходит за пределы, чтобы стать основой для всех оптических сетей. Переключение на фотонный слой позволит эту эволюцию, так же как и протоколы маршрутизации, которые позволяют световым путям пересекать сеть как и виртуальные схемы. При разработке технологий для систем DWDM могут потребоваться более продвинутые компоненты для получения больших преимуществ.
Что такое DWDM? Сетка каналов DWDM ITU-T GRID, RED 17…37 и BLUE 42…61 каналы, номера DWDM каналов 50GHz и 100GHz
Что такое DWDM?
DWDM — это плотное спектральное уплотнение / мультиплексирование (от англ. Dense Wavelength Division Multiplexing).
Если сказать простыми словами о технологии спектрального уплотнения оптических сигналов связи, то это технология уплотнения волокна в волокне и «нарезание» в оптическом волокне «подволокон» за счет разделения спектра используемого для передачи сигналов по ВОЛС на несколько «подспектров» и использование каждого из них в качестве отдельной несущей, отдельного независимого «потока» информации.
Разделение происходит за счет пассивных устройств — оптических мультиплексоров (фильтров). В каждый порт оптического мультиплексора подключается через оптическое волокно DWDM трансивер, частотное излучение которого соответствует порту DWDM мультиплексора (фильтра). В связи с чем DWDM технологию для наглядности часто изображают в виде радуги, хотя используемый инфракрасный спектр является невидимым для глаза человека.
Номер DWDM каналов согласно рекомендациям ITU-T GRID (шаг 100ГГц)
| № DWDM канала (ITU GRID) | Частота, ТГц | Длинна волны, нм | Диапазон | № DWDM канала (ITU GRID) | Частота, ТГц | Длинна волны, нм | Диапазон | № DWDM канала (ITU GRID) | Частота, ТГц | Длинна волны, нм | Диапазон |
DWDM каналы Red диапазона (1547. ..1564nm) | DWDM каналы Blue диапазона (1528…1543nm) | ||||||||||
| 17 | 191,7 | 1563,86 | 38 | 193,8 | 1546,92 | 42 | 194,2 | 1543,73 | |||
| 18 | 191,8 | 1563,05 | 39 | 193,9 | 1546,12 | 43 | 194,3 | 1542,94 | |||
| 19 | 191,9 | 1562,23 | 40 | 194,0 | 1545,32 | 44 | 194,4 | 1542,14 | |||
| 20 | 192,0 | 1561,42 | 41 | 194,1 | 1544,53 | 45 | 194,5 | 1541,35 | |||
| 21 | 192,1 | 1560,61 | 46 | 194,6 | 1540,56 | ||||||
| 22 | 192,2 | 1559,79 | 47 | 194,7 | 1539,77 | ||||||
| 23 | 192,3 | 1558,98 | 48 | 194,8 | 1538,98 | ||||||
| 24 | 192,4 | 1558,17 | 49 | 194,9 | 1538,19 | ||||||
| 25 | 192,5 | 1557,36 | 50 | 195,0 | 1537,40 | ||||||
| 26 | 192,6 | 1556,55 | 51 | 195,1 | 1536,61 | ||||||
| 27 | 192,7 | 1555,75 | 52 | 195,2 | 1535,82 | ||||||
| 28 | 192,8 | 1554,94 | 53 | 195,3 | 1535,04 | ||||||
| 29 | 192,9 | 1554,13 | 54 | 195,4 | 1534,25 | ||||||
| 30 | 193,0 | 1553,33 | 55 | 195,5 | 1533,47 | ||||||
| 31 | 193,1 | 1552,52 | 56 | 195,6 | 1532,68 | ||||||
| 32 | 193,2 | 1551,72 | 57 | 195,7 | 1531,90 | ||||||
| 33 | 193,3 | 1550,92 | 58 | 195,8 | 1531,12 | ||||||
| 34 | 193,4 | 1550,12 | 59 | 195,9 | 1530,33 | ||||||
| 35 | 193,5 | 1549,32 | 60 | 196,0 | 1529,55 | ||||||
| 36 | 193,6 | 1548,51 | 61 | 196,1 | 1528,77 | ||||||
| 37 | 193,7 | 1547,72 | |||||||||
Сопоставление номеров DWDM каналов по номенклатуре ADVA Optical и согласно ITU-T GRID с указанием длин волн и частот
Номера каналов по номенклатуре ADVAOptical (старая версия) | Номер канала согласно ITU-T GRID (100ГГц) | Частота, ТГц | Длинна волны, нм | Диапазон |
C-Band (C-Диапазон) | ||||
| #D01 | 60 | 196. 00 | 1529.553 | C |
| Номер | 195.95 | 1529.943 | C | |
| #D02 | 59 | 195.90 | 1530.334 | C |
| Номер | 195.85 | 1530.725 | C | |
| #D03 | 58 | 195.80 | 1531.116 | C |
| Номер | 195.75 | 1531.507 | C | |
| #D04 | 57 | 195.70 | 1531.898 | C |
| Номер | 195.65 | 1532.289 | C | |
| #DC1 | 56 | 195.60 | 1532.681 | C |
| Номер | 195.55 | 1533.07 | C | |
| #D05 | 55 | 195.50 | 1533.465 | C |
| Номер | 195.45 | 1533.857 | C | |
| #D06 | 54 | 195.40 | 1534.250 | C |
| Номер | 195. 35 | 1534.643 | C | |
| #D07 | 53 | 195.30 | 1535.036 | C |
| Номер | 195.25 | 1535.429 | C | |
| #D08 | 52 | 195.20 | 1535.822 | C |
| Номер | 195.15 | 1536.215 | C | |
| #DC2 | 51 | 195.10 | 1536.609 | C |
| Номер | 195.05 | 1537.003 | C | |
| #D09 | 50 | 195.00 | 1537.397 | C |
| Номер | 194.95 | 1537.791 | C | |
| #D10 | 49 | 194.90 | 1538.186 | C |
| Номер | 194.85 | 1538.581 | C | |
| #D11 | 48 | 194.80 | 1538.976 | C |
| Номер | 194.75 | 1539.371 | C | |
| #D12 | 47 | 194. 70 | 1539.766 | C |
| Номер | 194.65 | 1540.162 | C | |
| #DC3 | 46 | 194.60 | 1540.557 | C |
| Номер | 194.55 | 1540.953 | C | |
| #D13 | 45 | 194.50 | 1541.349 | C |
| Номер | 194.45 | 1541.746 | C | |
| #D14 | 44 | 194.40 | 1542.142 | C |
| Номер | 194.35 | 1542.539 | C | |
| #D15 | 43 | 194.30 | 1542.936 | C |
| Номер | 194.25 | 1543.333 | C | |
| #D16 | 42 | 194.20 | 1543.730 | C |
| Номер | 194.15 | 1544.128 | C | |
| #DC4 | 41 | 194.10 | 1544.526 | C |
| Номер | 194. 05 | 1544.923 | C | |
| #DC9 | 40 | 194.00 | 1545.322 | C |
| Номер | 193.95 | 1545.720 | C | |
| #DC5 | 39 | 193.90 | 1546.119 | C |
| Номер | 193.85 | 1546.917 | C | |
| #D17 | 38 | 193.80 | 1546.917 | C |
| Номер | 193.75 | 1547.316 | C | |
| #D18 | 37 | 193.70 | 1547.715 | C |
| Номер | 193.65 | 1548.115 | C | |
| #D19 | 36 | 193.60 | 1548.515 | C |
| Номер | 193.55 | 1548.915 | C | |
| #D20 | 35 | 193.50 | 1549.315 | C |
| Номер | 193.45 | 1549.715 | C | |
| #DC6 | 34 | 193. 40 | 1550.116 | C |
| Номер | 193.35 | 1550.517 | C | |
| #D21 | 33 | 193.30 | 1550.918 | C |
| Номер | 193.25 | 1551.319 | C | |
| #D22 | 32 | 193.20 | 1551.721 | C |
| Номер | 193.15 | 1552.123 | C | |
| #D23 | 31 | 193.10 | 1552.524 | C |
| Номер | 193.05 | 1552.927 | C | |
| #D24 | 30 | 193.00 | 1553.329 | C |
| Номер | 192.95 | 1553.731 | C | |
| #DC7 | 29 | 192.90 | 11554.134 | C |
| Номер | 192.85 | 1554.537 | C | |
| #D25 | 28 | 192.80 | 1554.940 | C |
| Номер | 192. 75 | 1555.343 | C | |
| #D26 | 27 | 192.70 | 1555.747 | C |
| Номер | 192.65 | 1556.151 | C | |
| #D27 | 26 | 192.60 | 1556.555 | C |
| Номер | 192.55 | 1556.959 | C | |
| #D28 | 25 | 192.50 | 1557.363 | C |
| Номер | 192.45 | 1557.768 | C | |
| #DC8 | 24 | 192.40 | 1558.173 | C |
| Номер | 192.35 | 1558.578 | C | |
| #D29 | 23 | 192.30 | 1558.983 | C |
| Номер | 192.25 | 1559.387 | C | |
| #D30 | 22 | 192.20 | 1559.794 | C |
| Номер | 192.15 | 1560.200 | C | |
| #D31 | 21 | 192. 10 | 1560.606 | C |
| Номер | 192.05 | 1561.013 | C | |
| #D32 | 20 | 192.00 | 1561.419 | C |
L-Band (L-Диапазон) | ||||
| #D33 | Номер | 191.00 | 1569.594 | L |
| #D34 | Номер | 190.90 | 1570.416 | L |
| #D35 | Номер | 190.80 | 1571.239 | L |
| #D36 | Номер | 190.70 | 1572.063 | L |
| #DL1 | Номер | 190.60 | 1572.888 | L |
| #D37 | Номер | 190.50 | 1573.714 | L |
| #D38 | Номер | 190.40 | 1574.540 | L |
| #D39 | Номер | 190.30 | 1575.368 | L |
| #D40 | Номер | 190.20 | 1576. 196 | L |
| #DL2 | Номер | 190.10 | 1577.025 | L |
| #D41 | Номер | 190.00 | 1577.855 | L |
| #D42 | Номер | 189.90 | 1578.686 | L |
| #D43 | Номер | 189.80 | 1579.518 | L |
| #D44 | Номер | 189.70 | 1580.350 | L |
| #DL3 | Номер | 189.60 | 1581.184 | L |
| #D45 | Номер | 189.50 | 1582.018 | L |
| #D46 | Номер | 189.40 | 1582.854 | L |
| #D47 | Номер | 189.30 | 1583.690 | L |
| #D48 | Номер | 189.20 | 1584.527 | L |
| #DL4 | Номер | 189.10 | 1585.365 | L |
| #DL9 | Номер | 189.00 | 1586.203 | L |
| #DL5 | Номер | 188. 90 | 1587.043 | L |
| #D49 | Номер | 188.80 | 1587.884 | L |
| #D50 | Номер | 188.70 | 1588.725 | L |
| #D51 | Номер | 188.60 | 1589.568 | L |
| #D52 | Номер | 188.50 | 1590.411 | L |
| #DL6 | Номер | 188.40 | 1591.255 | L |
| #D53 | Номер | 188.30 | 1592.100 | L |
| #D54 | Номер | 188.20 | 1592.946 | L |
| #D55 | Номер | 188.10 | 1593.793 | L |
| #D56 | Номер | 188.00 | 1594.641 | L |
| #DL7 | Номер | 187.90 | 1595.489 | L |
| #D58 | Номер | 187.80 | 1596.339 | L |
| #D59 | Номер | 187.70 | 1597. 189 | L |
| #D60 | Номер | 187.60 | 1598.041 | L |
| #D61 | Номер | 187.50 | 1598.893 | L |
| #DL8 | Номер | 187.40 | 1599.746 | L |
| #D61 | Номер | 187.30 | 1600.600 | L |
| #D62 | Номер | 187.20 | 1601.455 | L |
| #D63 | Номер | 187.10 | 1602.311 | L |
| #D64 | Номер | 187.00 | 1603.168 | L |
С-диапазон условно разделяют на два поддиапазона:
1528 нм-1543 нм — синий
1547 нм-1564 нм — красный
Таблица — DWDM каналы на 50 и 100 ГГц ITU Grid
Купить оптические CWDM и DWDM мультиплексоры — Интернет-Магазин SHOP.DWDM.RU
Компания ДВДМ.
РУ предлагает широкий выбор CWDM и DWDM мультиплексоров по выгодным ценам, имеет обширный склад, позволяющий клиентам оперативно покупать требуемое оборудование. Вы можете отправить свой запрос по следующим контактным данным:
Телефон: +7 (499) 409-29-50;
Электронная почта: sales@dwdm.ru.
РУ предлагает широкий выбор CWDM и DWDM мультиплексоров по выгодным ценам, имеет обширный склад, позволяющий клиентам оперативно покупать требуемое оборудование. Вы можете отправить свой запрос по следующим контактным данным:Поделится в соц.сетях:
Последние события
Мы на выставке Связь 2021
09 июля 2021
Тест: шифрование канала 100 Гбит/с по ГОСТ на базе сертифицированного ФСБ РФ крипто оборудования Квазар
02 декабря 2019
Техносерв CLOUD усовершенствовал сеть с помощью высокопроизводительной DWDM платформы EKINOPS 360 — 600G
19 ноября 2019
Обновление ядра сети Двдм.ру — 100Гбит/с
17 июля 2019
Что такое DWDM? Его использование, преимущества, компоненты
Что такое DWDM? Его использование, преимущества, компоненты
Что такое DWDM? Плотное мультиплексирование с разделением по длине волны (DWDM) — это технология оптической передачи, в которой используется несколько длин волн света для объединения нескольких потоков данных в одно оптоволокно. DWDM — это подмножество мультиплексирования с разделением по длине волны (WDM), которое обычно использует полосу спектра в пределах 1530 нм и 1625 нм, или чаще C-диапазон и L-диапазон, для ввода 40, 88, 96 или даже 160 длин волн или каналов на одной нити оптоволоконного кабеля.

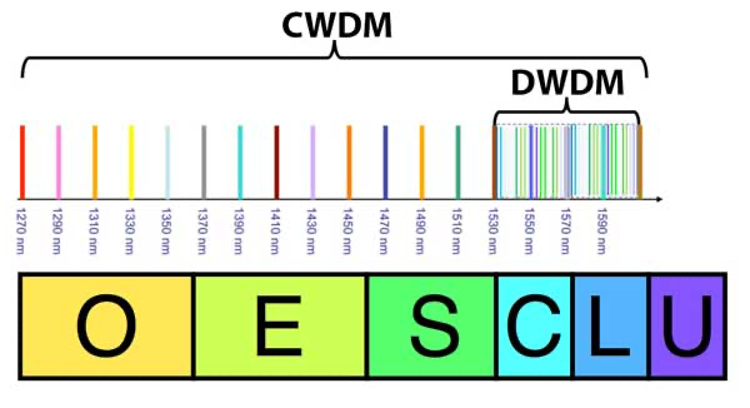

Спектр длин волн DWDM
DWDM получил свое название от использования более узкого интервала длин волн (плотного) для размещения большего количества каналов, при этом каждый канал имеет ширину всего около 0,8 нм. Это противоположно его родному брату WDM, CWDM, где он использует более широкий диапазон частот, при этом каждый канал разнесен дальше друг от друга. Поскольку канал CWDM имеет ширину 20 нм, большое количество каналов, доступных для DWDM, означает, что он может втиснуть в кабель гораздо больше данных.
Как работает DWDM? Чтобы объяснить, как работает DWDM, сначала нужно объяснить, как работает WDM.

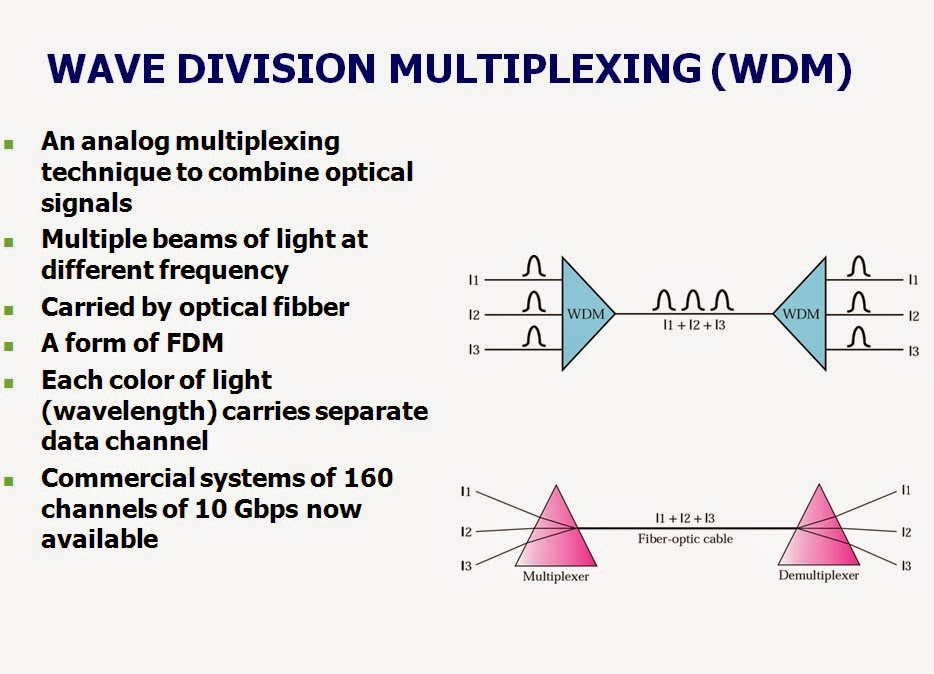

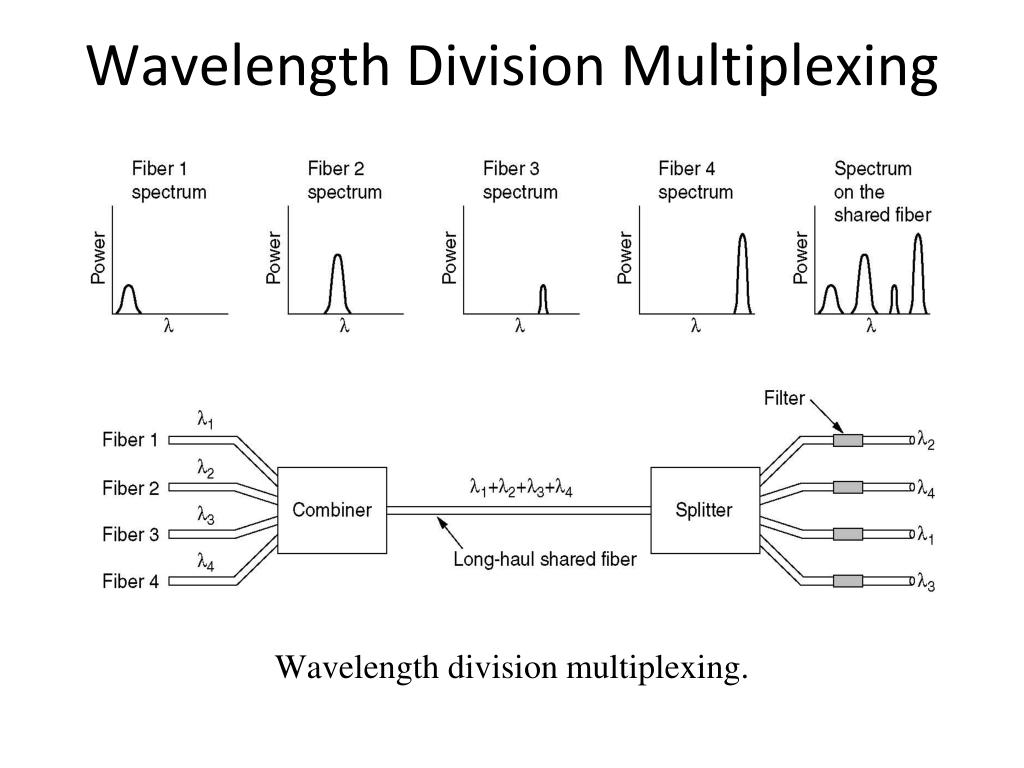

Мультиплексирование с разделением по длине волны, или WDM, использует мультиплексор для объединения нескольких различных потоков данных и преобразования их в длины волн света перед передачей по оптоволоконному кабелю, который затем демультиплексируется на приемном конце и снова разделяется на соответствующие потоки. данных.
Как работает DWDM
Будучи плотной формой WDM, DWDM использует тот же метод передачи мультиплексор-демультиплексор, за исключением того, что он может охватывать гораздо больше каналов. Для сравнения, если каждый канал передает 100 Гбит/с данных, то при 160 каналах на оптоволоконный кабель DWDM может иметь пропускную способность 1,6 Тбит/с данных на оптоволоконный кабель.
Каковы преимущества DWDM? Основным преимуществом использования технологии DWDM является то, что она может передавать большие объемы данных на очень большое расстояние, что делает ее очень подходящей для передачи на большие расстояния.
Его также можно использовать с существующими оптоволоконными кабелями, увеличивая их пропускную способность по мере совершенствования оптических технологий.
Технология DWDM полезна, когда данные необходимо отправить через несколько штатов или даже через океаны. Где гораздо дешевле установить систему DWDM, чем прокладывать сотни или тысячи километров нового волокна.
Еще одно преимущество технологии DWDM для передачи данных заключается в том, что DWDM не зависит от протокола и скорости передачи данных, поскольку при передаче данных по каждой длине волны каналы не мешают друг другу. Это означает, что DWDM может передавать различные типы трафика, такие как голос, видео и текст, по одному оптоволоконному кабелю, что очень удобно для поставщиков услуг, которые предлагают своим клиентам несколько услуг. Это невмешательство также помогает поддерживать целостность данных и обеспечивает разделение пользователей и другие типы приложений разделения.
Кто использует DWDM? Поскольку DWDM — это технология, технически ее можно использовать в любой части транспортной сети.
В основном это сводится к тому, стоит ли использовать DWDM для этой цели, поскольку традиционная система DWDM может быть дороже, чем CWDM. Но благодаря преимуществам DWDM, заключающимся в высокой пропускной способности, больших расстояниях, безопасности и независимости от протокола, он чаще всего используется телекоммуникационными и кабельными компаниями как часть своей транспортной сети.
DWDM также подходит для густонаселенных центров обработки данных, таких как поставщики центров обработки данных с совместным размещением или поставщики гипермасштабируемых облачных услуг, поскольку он может объединять несколько служб вместе с независимыми арендаторами. Кроме того, поскольку центры обработки данных становятся все более географически распределенными, DWDM часто используется в качестве межсоединения центра обработки данных.
Приложения DWDM Как упоминалось ранее, DWDM часто используется телекоммуникационными, кабельными и центрами обработки данных как часть их оптической транспортной сети.
В приведенных ниже примерах показано, где DWDM может применяться к транспортной сети оператора связи и сети центра обработки данных.

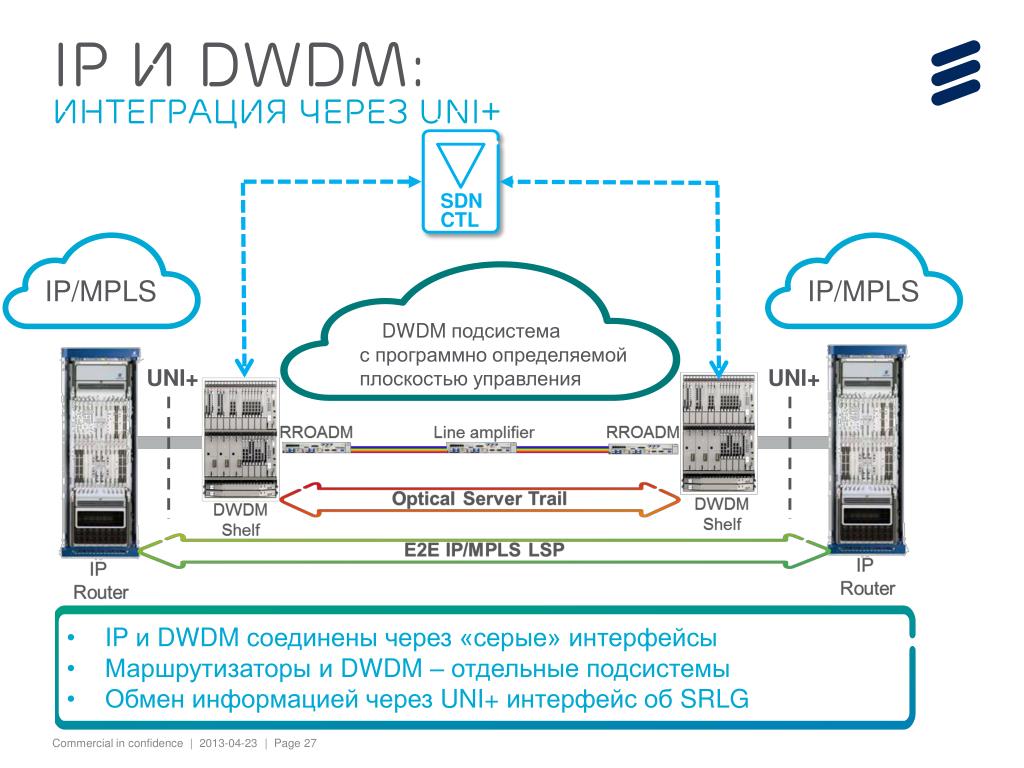

Транспортная сеть оператора состоит из нескольких уровней агрегации, называемых сетью доступа, городской агрегационной сетью, пограничной сетью и базовой магистральной сетью. DWDM чаще всего используется в городской агрегационной сети и опорной магистральной сети.
DWDM в городской сети агрегации используется для объединения данных из нескольких городов. Поскольку поставщики услуг приближают к своим клиентам все больше вычислительных возможностей, DWDM также становится достаточно гибким, чтобы удовлетворить их потребности в более высокой пропускной способности, поскольку они начинают объединять больше данных в один узел для вычислений. Основная магистраль часто связана с высокоскоростной коммутацией больших объемов данных между их основными центральными офисами, которые могут охватывать несколько регионов, штатов или даже стран, что также идеально подходит для использования DWDM.
DWDM в городских агрегационных и опорных сетях
Сеть центра обработки данныхЦентры обработки данных становятся все более важным аспектом интернет-услуг, а межсоединение центров обработки данных (DCI) является важнейшим компонентом, обеспечивающим надежность и доступность услуг центров обработки данных. DWDM может быть хорошим дополнением к сети DCI, поскольку обычно требуется резервное копирование больших объемов данных в разные центры обработки данных.
DWDM в межсоединении центра обработки данных
Однако из-за проблем, с которыми сталкиваются операторы центров обработки данных при развертывании межсоединений центров обработки данных, может потребоваться более открытая, гибкая и функционально совместимая сеть DCI.
Что такое компоненты DWDM? Компоненты традиционной системы DWDM состоят из транспондера, мультиплексора/демультиплексора, оптических мультиплексоров ввода/вывода и оптических усилителей.
Ниже приведен общий обзор процесса передачи данных с использованием DWDM и функции каждого компонента в системе:
1. Поток данных поступает через маршрутизатор и поступает на транспондер.
2. Транспондер сопоставляет сигнал с длиной волны DWDM и отправляет его на мультиплексор (Mux) для консолидации оптического сигнала.
3. Когда сигнал покидает мультиплексор, оптические усилители усиливают сигнал, позволяя сигналу проходить на большие расстояния.
4. Попутно оптические мультиплексоры ввода-вывода (OADM) могут добавлять и удалять битовые потоки определенной длины волны. Кроме того, дополнительные усилители могут использоваться для дальнейшего увеличения дальности сигнала.
5. Сигнал поступает и демультиплексируется (DeMux) на отдельные длины волн DWDM, которые затем проходят через ретранслятор для преобразования в соответствующие сигналы, направляемые в конечный пункт назначения.
Дезагрегированный DWDM использует архитектуру, которая отделяет блок ретранслятора от системы оптических линий.
Это позволяет внедрять новые технологии, такие как 100G/400G DWDM, без необходимости замены каждого встроенного компонента DWDM.
Поскольку поставщики услуг внедряют новые услуги 5G, они сталкиваются с неотложной необходимостью перехода на более высокие скорости и более эффективные технологии транспондеров. Дезагрегация системы DWDM позволяет экосистеме поддерживать разработку новых решений DWDM. Одно из этих усилий было возглавлено Telecom Infra Project с созданием их проектной группы Open Optical & Packet Transport для ускорения таких инноваций.
Дезагрегация транспондера DWDM в сочетании с внедрением когерентной оптической технологии уступила место развитию оптических приемопередатчиков со встроенными функциями оптического передатчика и приемника. Эти приемопередатчики могут по существу заменить транспондеры в некоторых сетевых приложениях на основе DWDM.
DWDM-решение UfiSpace UfiSpace сочетает в себе использование приемопередатчиков, поддерживающих 400ZR и OpenZR+, для создания дезагрегированных систем DWDM без необходимости в дополнительном транспондерном оборудовании.
Наши маршрутизаторы с открытым ядром, S9710-76D и S9700-23D имеют порты 400G QSFP-DD с поддержкой приемопередатчиков ZR/OpenZR+, которые выполняют роль транспондера DWDM в дополнение к функциям маршрутизации.
Решение DWDM с поддержкой OpenZR+
Кроме того, наш новейший маршрутизатор S9600-30DX включает поддержку OpenZR+ для портов 100G QSFP-DD и 400G QSFP-DD, что обеспечивает еще большую гибкость при реализации сетей DWDM. Наши открытые сетевые платформы позволяют поставщикам услуг более эффективно встраивать пропускную способность 100G и 400G в свои сети DWDM.
Для получения дополнительной информации или образцов свяжитесь с нашим отделом продаж.
В этой статье: 5G Агрегация Технологии
Что такое DWDM? | Арелион
Определение DWDM
Плотное мультиплексирование с разделением по длине волны (DWDM) — это технология, основанная на оптических сигналах (лазерных лучах) с несколькими длинами волн или цветов, которые можно передавать по разным каналам как один сигнал, что значительно улучшает использование волокна.
Технология DWDM
Сегодня в телекоммуникационных сетях используется оптическая технология для передачи огромных объемов данных, которые мы потребляем, часто на большие расстояния. Именно по этой причине сети преимущественно строятся с использованием оптоволоконного кабеля. Чтобы максимально увеличить пропускную способность этих кабельных активов, была разработана технология, известная как мультиплексирование с разделением по длине волны (WDM). Самое последнее воплощение этого и самый популярный сегодня вариант известен как 9.0011 плотное мультиплексирование с разделением по длине волны (DWDM). По сути, DWDM распределяет трафик данных по множеству отдельных оптических каналов, используя разные диапазоны длин волн или «цвета» света. Благодаря новейшей технологии flexgrid и C+L системы DWDM могут передавать 30–40 Тбит/с по одной паре волокон, в зависимости от длины самого участка волокна.
С момента своего появления в конце 90-х DWDM играет важную роль в оптических сетях, значительно увеличивая пропускную способность и использование физического волокна.
Проще говоря, технология DWDM основана на объединении и передаче нескольких оптических сигналов с выделенными длинами волн одновременно по одному и тому же оптоволоконному кабелю. Это означает, что DWDM использует одномодовое волокно для передачи нескольких световых волн разных частот. Благодаря своей простоте и эффективности технология DWDM является ключевым компонентом магистрали Интернета, обеспечивая практически неограниченную пропускную способность и масштабируемость.
Почему мы используем DWDM
DWDM используется как в наземных, так и в подводных сетях, а также в других сценариях, включая каналы связи между центрами обработки данных. Помимо удовлетворения требованиям высокой пропускной способности, DWDM также обеспечивает требуемый уровень качества и безопасности. Эта технология особенно удобна и экономична для передачи данных на большие расстояния, т. е. для сетей дальней связи.
Длина волны/DWDM/EoDWDM/OTU?
Arelion использует термин «длины волны» для описания всех услуг, использующих сеть DWDM, независимо от интерфейса/фрейминга.
Услуги длины волны могут передаваться как Ethernet через DWDM/EoDWDM (XXGE), SDH (STM-XX) или OTN (OTU-X).
Предложения Arelion Wavelength, основанные на технологии DWDM и подкрепленные программно-определяемой гибкостью, масштабируемы и легко обновляемы. Мы обеспечиваем транспортировку тяжелых грузов данных , которые требуют высокой пропускной способности и гибкости. Наши сервисы Wavelength поддерживают все приложения, от передачи голоса и видео до хранения данных на различных сайтах клиентов в глобальном масштабе . Клиенты также могут выбирать между различными вариантами построения своей сети и подключения ключевых сайтов, от одиночных каналов до кольцевой топологии с резервированием.
Кроме того, мы предлагаем двухканальный вариант обслуживания с высочайшим уровнем доступности для наиболее важных приложений. Это обеспечивает два полностью различных маршрута между одними и теми же конечными точками.
Диаграмма DWDM
Последняя бета-версия, которую компания Arelion представила в 2021 году.
