Райзеры для майнинга на видеокартах, Riser PCI-E 1x 16x для GPU

На сегодняшний день при сборке GPU майнинг-фермы из нескольких видеокарт используются райзеры x1-x16 PCI-E USB 3.0. Они позволяют подключить к материнской плате сразу несколько видеокарт (обычно от 4 до 6). Ввиду популярности и высокого спроса, сегодня на рынке представлено несколько вариаций, и, так как люди склонны к экономии, пользователи всё чаще натыкаются на некачественные устройства.

Райзеры – не тот инструмент, на котором можно сэкономить, так как относительно незначительная разница в цене серьёзно скажется на качестве и производительности вашей будущей фермы.

Навигация по материалу:

Как выбрать райзер для видеокарты (Riser GPU)?

Сегодня поговорим о том, что выбирать, и с какими проблемами можно столкнуться, пытаясь сэкономить на райзерах PCI-E > USB 3.0. Прежде всего, райзеры позволяют расположить видеокарты на удалении от материнской платы, что гарантирует лучшее охлаждение. Они состоят из нескольких элементов: платы со слотом для видеокарты, кабеля USB 3.0, а также (опционально) адаптера для питания (Molex на питание SATA, SATA питание на Molex, питание PCI-E на питание SATA и др.). Говоря о цветах, можно с уверенностью утверждать, что по качеству чёрные и синие платы превосходят зелёные.

Мы рекомендуем вам сторониться райзеров зелёного цвета.

Рейзер pci-express для подключения видеокарты

Чаще всего проблемы возникают в самой плате, хотя эти случаи нельзя назвать частыми. Самая распространённая «болезнь» дешёвых райзеров – плохая пайка. Поэтому обязательно перепроверяйте все соединения и качество пайки. Желательно делать это до непосредственного запуска стойки, чтобы ничего внезапно не сгорело.

Проверьте качество пайки на контроллере напряжения, так как при его неточном подключении, вам будет казаться, что всё должно работать, но видеокарты работать не будут. Нам приходили партии райзеров с неподходящими контроллерами напряжения LDO, напаянных на PCB.

Райзеры для видеокарт на майнинг ферму

Всегда проверяйте маркировки, и убедитесь, что они выдают 3.3V. Если стоит маркировка 5V, значит, вам нужно будет преобразовать это напряжение в 3.3V, иначе видеокарты будут работать неправильно.

Перепроверьте плату на утечку припоя, особенно в области питания. Мы встречали райзеры, на которых эта проблема приводила к замыканию Molex-адаптера. В лучшем случае такое замыкание запустит встроенную защиту в блоке питания, и он не включится. В худшем – что-нибудь сгорит.

Плата для подключается к PCI

Плата поменьше, которая подключается к PCI-E слоту на материнской плате, обычно не создаёт проблем. Если что-то не заработало, то проверьте пайку USB-адаптера. Пока что эти проблемы встречались нам исключительно на зелёных платах, и все они были связаны либо с экономией на припое, либо с хлипкими штекерами. Обычно эти проблемы можно устранить в домашних условиях, то есть, модернизировать то, что есть. В принципе, здесь больше нет того, что может сломаться или не заработать. Можете перед непосредственной сборкой стойки перепроверить соединения вольтметром.

Кабель USB 3.0

На нашем опыте было много кабелей USB 3.0, которые использовались в связке с райзерами PCI-E > USB 3.0, и с ними не возникало проблем. Вряд ли они возникнут у вас. Кабели используются только для передачи данных – через них не проходит питание. Хотя они называются USB 3.0 и мы действительно используем кабели формата USB 3.0, сами райзеры не поддерживают подключение по USB. Эти кабели используются только из-за хорошей проводимости и защиты, для перемещения данных с материнской платы на видеокарту. У вас не получится подключить видеокарту в слот USB 3.0 через эти райзеры. Можете даже не пробовать, так как видеокарты просто не заработают.

Переходник для райзера на порт питания

На некоторых PCI-E > USB 3.0 райзерах представлены и другие порты питания, и поэтому в комплект с устройством часто входят дополнительные кабели. Большинство современных блоков питания оснащены коннекторами питания SATA, а вот штекеров Molex становится всё меньше. Мы рекомендуем использовать стандартные 4-pin Molex-коннекторы, даже если для этого понадобятся переходники. Просто не подключайте больше 2 райзеров к одной магистрали. Были случаи, когда в теории предполагаемой проводимости должно было хватить, но пластиковые штекеры все равно нагревались и плавились, что приводило к ослабеванию подключения.

Разберем типы райзеров PCI Expres 1x 16x которые встречаются в продаже

Далее будет использоваться упрощенный метод классификации райзеров по цвету исполнения их текстолита. На деле в пределах одного цвета может происходить изменения на ‘производстве’ или же райзеры с текстолитом разного цвета на деле могут быть полностью идентичны в техническом плане.

Чёрные полнопрофильные

Маркировка платы PCE164P-N003 VER006
Стабилизатор от Diodes или от Fortune Semiconductor

Чёрный полнопрофильный райзер PCE

Классическая прямоугольная плата, выпускается последние 3 года точно. Защитная липучка толстая. Защелка ручная, сдвижная. Дополнительное питание подключается через разъём 4pin IDE напрямую с блока питания (БП) или через комплектный переходник 4pin IDE ‘мама’ -> 15pin Sata ‘папа’. Что первый, что второй вариант присутствуют в достаточном количестве на современных БП. Однако стоит присматриваться к маркировке и толщине кабелей. Недорогие БП на линии Sata не редко применяют кабель 20AWG (американский калибр провода, чем меньше число, тем толще провод), а не 18AWG, поэтому на один такой кабель подключать более двкух райзеров я бы не рекомендовал.

Магистраль USB-кабеля — перекрёстная.

Синие полнопрофильные

Маркировка платы VER 4.0
Стабилизатор 1084-33

Синий полнопрофильный райзер VER 4

Полная аналогия ‘чёрных’ описанных выше со стабилизатором иного производителя, разводка платы совпадает. Защитная липучка с обратной стороны платы более тонкая и мягкая, лучше держится на плате и не отклеивается, если её случайно задеть. Защёлки нет.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные

Маркировка платы PCE164P-N003 VER005S
Стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Голубой полнопрофильный райзер PCE164P-N003 VER005S

Почти полная аналогия ‘чёрных’ и ‘синих’ описанных выше со стабилизатором иного производителя, разводка платы немного отличается, но эти отличия не используются. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ USB-райзерах. Защёлка ручная, сдвижная.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные с доп.питанием 6pin

Маркировка платы PCE164P-N003 VER006С
DC-DC преобразователь от Fitipower и стабилизатор G1084-33

 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Голубой полнопрофильный райзер с доп.питанием 6pin

Здесь наши друзья-китайцы для получения так необходимых видеокарте 3.3v несколько извернулись. С разъёма 6pin у нас приходит напряжение 12v, который попадает на преобразователь FR9888 (нагрузка до 3.5A, что как бы с приличным запасом), который в связи с примененной к нему обвязки даёт на выходе уже ровно 5v. А эти 5v, в свою очередь, поступают на стабилизатор G1084-33, который их ‘превращает’ в 3.3v.

Пока не совсем понятно, зачем было такой огород городить, а не обойтись одним DC-DC преобразователем.. Возможно слепили из того, что было или чтобы получить на плате промежуточные 5v для будущих неизвестных целей. Свои идеи можете писать в комментарии.

Соответственно данному райзеру не требуется питание 5v/3.3v с БП, т.к. он обладает всем необходимым ‘на борту’ для получения подобных напряжений. Соответственно можно смело применять на серверных БП.

Однако я не считаю, что увеличение узлов на райзере добавляет ему стабильности. Скорее наоборот — больше вероятность поломок.

Плата от того же ‘производителя’, что и ‘голубые’ райзеры выше, отличия не значительные по разводке.. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ и ‘голубых’ USB-райзерах. Защёлка полуавтоматическая, нажимная. Райзера эти предусматриваются для использования с серверными блоками питания, но в комплекте имеется переходник Sata15pin — PCI-E 6pin, для подключения к обычным БП. Использовать его с осторожностью, подробнее о причинах описано в данном материале далее по тексту.

Магистраль USB-кабеля — перекрёстная.

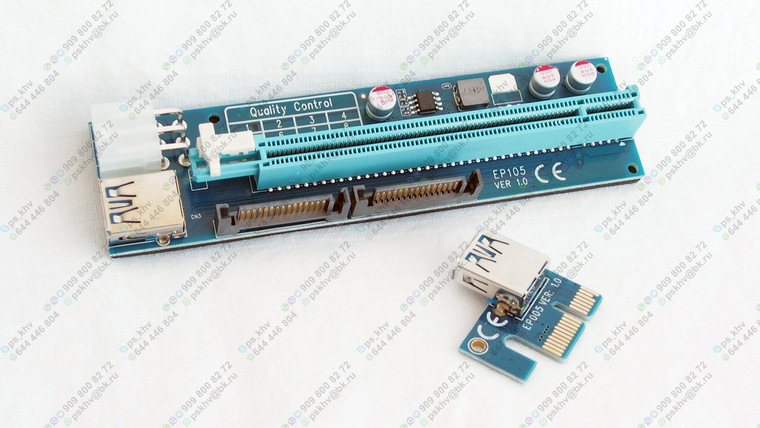

Голубые полнопрофильные с DC-DC преобразователем и 2ми видами доп.питания 6pin/Sata15pin

Маркировка платы EP105 VER 1.0
Полноценный DC-DC преобразователь напряжения MP2307DN от MonolithicPower на 3A. Известный, надёжный и холодный. Мощности данного преобразователя хватает более, чем с запасом. Работает в паре с дросселем.

Голубой полнопрофильный райзер с DC-DC преобразователем и 2ми видами доп.питания 6pin/Sata15pin

Дополнительное питание можно подключить как через 6pin GPU разъём, так и через 2x Sata 15pin коннектора. Таким образом подходит как для серверных, так и обычных блоков питания. Запускать от одного Sata15pin грозит выгоранием коннектора, т.к. рассчитан он по 12v линии только на 4.5A. Оба вида доп.питания соединенны параллельно, при желании можно сразу ко всем коннекторам подключиться от БП — хуже не будет.

Для работы данного райзера не требуется наличие 5v/3.3v на БП, так как напряжение 3.3v доступно как раз с преобразователя. Минимум узлов — максимум наджёности. На данный момент считаю данный райзер самым оптимальным решением, хоть и не самым дешевым.

Магистраль USB-кабеля — перекрёстная.

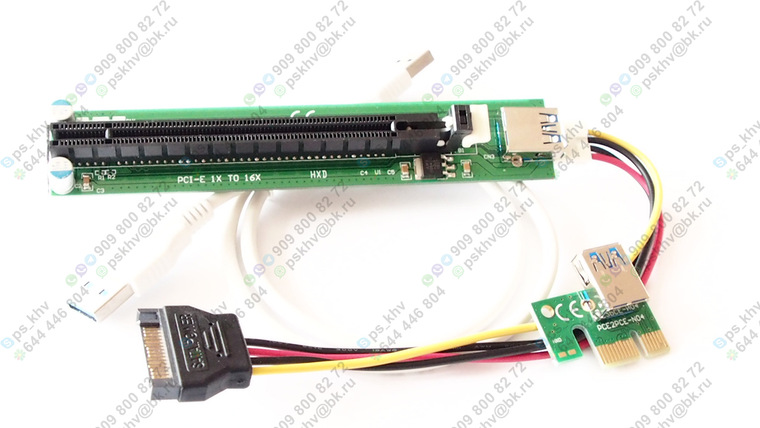

Зелёные низкопрофильные

Стабилизатор от AMS

Зелёный низкопрофильный райзер

Более компактная «аэродинамическая» плата. Дополнительное питание осуществляется через разъём 4pin Floppy. Данный разъём на современных БП присутствует в количестве 1-2, чего явно не достаточно для питания всех райзеров среднестатистической фермы. Переходники с IDE 4pin на 4pin Floppy могут присутствовать в комплекте с некоторыми БП, но это скорее исключение, чем правило. В комплекте с райзером имеется переходник на 15pin Sata. Подробнее о самом переходнике ниже по тексту в отдельном абзаце. Защёлка полуавтоматическая, нажимная.

Магистраль USB-кабеля — перекрёстная

Но самое главное, что эти райзеры опасны для использования как раз из-за разъёма 4pin Floppy. Дело в том, что его расчётная нагрузка составляет около ~40W на 5v и 12v вместе. Видеокарта, как мы знаем, потребляет до 75W со слота, а в случае USB-райзера может потреблять и больше из-за потерь на стабилизаторе. Соответственно реальный такой шанс получить оплавленный разъём, а с некоторым шансом и возгорание. Но если райзер этот доработать, то его можно использовать. Доработка заключается в выпаивании данного разъёма и установке вместо него полноценного 4pin IDE как на полнопрофильных райзерах.

Магистраль USB-кабеля

На фото выше представлены 3 стадии переделки такого райзеры:

  1. удаление пластиковой части разъёма,
  2. удаление излишней длины контактов и последующее лужение,
  3. напайка проводки напрямую с изоляцией.

Почему для майнинга нужны райзеры использующие USB 3.0?

В данных райзерах роль магистрали (линия данных, по которым происходит обмен) выполняет провод USB3.0, выполняющий всего лишь задачу соединения 9 контактов с каждой стороны райзера.

Никакие скорости USB-интерфейса, полный-дуплекс и прочее здесь не работают и ничего не ‘улучшают’ в сравнении с обычными шлейфовыми райзерами, хешрейт не увеличивается. Это просто ‘шлейф’, работающий по аналогии гибкого рядного шлейфа в классических райзерах. USB3.0 используется просто потому, что в нём 9 контактов, а 9 контактов как раз достаточно для майнинга при условии подачи внешнего питания на видеокарту.

С обоих сторон кабеля используется разъём USB 3.0 Тип A:

Разъём USB 3.0 Тип A

Контакты с 1 по 4 включительно соединены непосредственно друг с другом на обоих концах, а вот с 5 по 9 уже идут ‘в позе 69’.
Сделано это из-за особенностей разводки маленькой платы, которая подключается в разъём PCI-E материнской платы.
Общее правило кроссировки следующее:

1 -> 1
2 -> 2
3 -> 3
4 -> 4
5 -> 8
6 -> 9
7 -> 7
8 -> 5
9 -> 6

Поэтому если кто захочет прикупить более длинный провод для своих райзеров — будьте готовы, что работать не будет, т.к. этот провод может быть обжат напрямую. Либо провод потребуется вскрыть и перекинуть местами провода по контактам 5/8 и 6/9.

Почему лучше не использовать комплектные переходники для дополнительного питания райзеров?

Прежде всего из-за сечением провода, во вторую очередь из-за качества обжимки коннекторов (см. картинки ниже):

Комплектные переходники для дополнительного питания райзеров

По ‘доброй’ китайской традиции на проводе написано 18AWG (диаметр жил 1,024 мм), а в реальности от силы будет хорошо, если ‘положат’ 20AWG (0,812 мм). В райзерах, которые попали ко мне на исследования по факту в проводе 23AWG (0,573 мм) — в 2 раза меньше обещанного. На фото сравнение комплектных переходников от чёрного полнопрофильного и зелёного низкопрофильного райзеров.

Кабель для комплектного переходника райзера

В реальности для питания видеокарты через PCI-E разъём хватит и этого, т.к. проводники на платах, видеокартах и даже признанных и проверенных годами шлейфовых райзерах итого меньше. Но здесь важно другое — диаметр провода порядочно гуляет от райзера к райзеру. В зависимости от совести продавца он комплектует его тем или иным переходником. А может и сам не знать, если комплектует райзеры переходниками, взятыми у другого китайца и уверовал в указанные 18AWG на оболочке. Не исключено, что попадётся провод такого сечения, который при полной нагрузке будет перегреваться и может отгореть.

Кроме того есть ещё проблема в используемом коннекторе Sata 15pin. По 12v линии он рассчитан на 4.5A, т.е. 54 Вт, а со слота потребляется видеокартой до 75 Вт. Известны также события с картами AMD, когда 75 Вт не было пределом. Но это относится к коннекторам, которые официально производит Molex, какую нагрузку держат «китайские» штампованные — неизвестно: могут меньше, могут больше. Соответственно использовать такой переходник можно только с картами, которые потребляют из слота не более 50 Вт. А лучше вообще не использовать.

Поэтому я рекомендую подключать дополнительное питание в райзер напрямую с БП, минуя данные переходники. Если райзер с разъёмом 4pin Floppy — то подпаиваться напрямую в разъём или хотя бы просто зачищать провода переходника для проверки сечения. Проверять обязательно все 4 провода, т.к. на практике я встречал кабели, где жёлтый провод имел честные 18AWG, а всё остальные уже нет. Китайцы ещё те трюкачи, так что будьте готовы к сюрпризам.

Если всё же надо подключать питание райзера к Sata, то также никто не запрещает заменить переходники на заведомо качественные, 4pin IDE -> 15pin Sata существуют на реальных 18AWG, у меня они присутствуют.

Зачем нужен стабилизатор на плате райзера и насколько он безопасен?

Учитывая, что в USB-кабеле всего 9 проводков, то места там для передачи питания 3.3v для райзера (видеокарта потребляет не только 12v, но и 3.3 в небольших количествах) не хватило и китайский инженерный ум догадался получать эти 3.3v непосредственно на райзере путём преобразования 5v напряжения через стабилизатор.

В итоге мы получаем дополнительный узел в схеме. Надёжный он или нет — судить затрудняюсь. Но могу сказать, что в случае смерти стабилизатора ток может или просто перестать поступать (видеокарта не запустится) или стабилизатор будет пробит и на видеокарту вместо положенных 3.3v побегут все 5v. Что будет после этого с видеокартой я сказать не могу, т.к. подобных изысканий и тестов не проводил.

Большинство используемых стабилизаторов на райзерах имеют верхнюю планку входящего напряжения от 12 до 18v, чем пользуются некоторые майнеры. Они подают на стабилизатор уже не 5v, а 12v. На выходе из стабилизатора получаются те же самые 3.3v. Однако в данном режиме стабилизатор начинает работать уже на пределе, он сильнее греется даже. Шанс его смерти/пробоя увеличивается. В этом случае на видеокарту вместо 3.3v может уже пойти не 5v, а 12v, что гарантированно ‘удивит’ видеокарту.

5 / 5 ( 75 голосов )

The following two tabs change content below.

Материал подготовлен редакцией сайта "Майнинг Криптовалюты", в составе: Главный редактор - Антон Сизов, Журналисты - Игорь Лосев, Виталий Воронов, Дмитрий Марков, Елена Карпина. Мы предоставляем самую актуальную информацию о рынке криптовалют, майнинге и технологии блокчейн.

Райзер для майнинга на видеокартах – выбор и подключение

Даже новички в майнинге понимают, что в один корпус просто так не уместить несколько видеокарт, потому для создания фермы используются специальные конструкции. Разместить 4-5 видеокарт на материнской плате невозможно физически, поэтому для организации рига (фермы) используются специальные удлинители. Райзер для майнинга – это неотъемлемая часть фермы, без которой ни один риг не сможет корректно функционировать.

Сборка майнинг-фермы с райзером

Существует множество нюансов, особенностей и разновидностей райзеров, которые необходимо знать. Без этого вряд ли удастся правильно организовать майнинг-ферму, продумать охлаждение, питание, и гарантировано защитить видеокарты от поломки. В этой статье мы рассмотрим всё, что касается райзеров, их разновидностей, преимуществ некоторых моделей и правильного подключения.

Для чего нужен райзер?

Само понятие Riser, которое происходит от английского слова rise (рост, увеличение и т. д.), используется для обозначения специальных переходников. Они представляют собой удлинитель шины PCI-E, которая необходима для подключения большого количества видеокарт к материнской плате. Очевидно, что подключать видеокарты напрямую не удастся. Во-первых, из-за толщины устройств, во-вторых, из-за высокого выделения тепла, в-третьих – по причине риска короткого замыкания. Конструкция райзера включает плату и разъем для видеокарты, а также удлиненный шлейф или USB кабель 3.0.

Сразу необходимо развеять два основных мифа о райзерах:

  1. В зависимости от выбранной модели может увеличиваться или падать скорость майнинга.
  2. Райзеры лучше сделать самостоятельно и сэкономить.

Начнем с определения скорости. Райзер – не то устройство, которое может влиять на хешрейт в майнинге. Оно обеспечивает удлиненное соединение видеокарты и с материнской платой. То есть это исключительно вопрос технической организации. Если кто-то вам обещает «особые» устройства, которые будут повышать скорость майнинга, знайте – перед вами шарлатан или некомпетентный человек.

Второй миф об экономии, к сожалению, часто «поражает» бюджетный майнинг. Некоторые энтузиасты пытаются самостоятельно собрать райзеры, другие берут самые дешевые модели. Всё это чаще всего приводит к двум исходам: видеокарта сгорает или происходит короткое замыкание на плате. В обоих случаях майнеру будут нанесены серьезные финансовые убытки. Также стоит учесть, что проблемы в основном возникают с платой. В случае с недорогими моделями речь обычно идет о плохой пайке.

Разновидности моделей

Теперь перейдем к главному – какими могут быть райзеры и какие виды считаются более надежными для майнинга. Изначально все модели делят по типу подключения на две категории:

  • с плоским шлейфом;
  • с наличием USB 3.0 провода.

Модели со шлейфом обычно стоят дешевле и считаются хуже, независимо от того, произведены они вручную или с помощью спецоборудования. Основная причина их непопулярности – нестабильность. Они чаще выходят из строя и могут испортить оборудование для майнинга. К тому же райзеры с длиной шлейфа более 40 см считаются бесполезными по причине нестабильной работы. Также стоит учесть, что объединение более трех шлейфовых райзеров крайне нежелательно, это может нести прямую угрозу вашей майнинг-ферме.

Райзер с плоским шлейфом

Райзеры с USB 3.0 намного стабильнее, хотя их цена обычно выше, чем у шлейфовых. Более того, такое подключение позволяет удалять видеокарту от материнской платы на расстояние, вплоть до метра. На платах таких устройств присутствует стабилизатор, хотя реальной пользы он не несет и скорее является маркетинговым, а не действительным преимуществом.

Особенно стоит выделить наличие разъемов питания на райзерах. Обычно это 4 pin (Molex) или 15 pin (SATA). Согласно отзывам, тестам и мнению профессиональных майнеров, выбор стоит делать только в сторону коннекторов Molex (даже если вам понадобятся переходники), так как в данном случае SATA не рассчитан на подобные нагрузки.

Как выбрать подходящую плату

Выбор платы для майнинга сегодня осуществляется по ее цвету. Это самый простой способ различия для райзеров, хотя именно им пользуются некоторые производители в маркетинговых целях.

Рассмотрим каждый вид по отдельности.

Зеленые

Зеленый райзер

Единственный представитель низкопрофильных райзеров. Считается самым дешевым и плохим вариантом в майнинге. Зелёные отличаются некачественной пайкой. Чаще всего становятся причиной неполадок оборудования. Имеет 4 pin Floppy разъем, которого уже давно не хватает для ферм.

Черные

Черный райзер

Одни из самых популярных и востребованных вариантов среди майнеров. Чаще всего оснащены стабилизаторами Fortune Semiconductor или Diodes. Отличаются ручной защелкой.

Синие

Синий райзер

Почти полный аналог черных. Единственное отличие – эти модели имеют стабилизаторы от другого производителя, также отсутствует защелка.

Голубые

Сине-голубой райзер

Модель почти идентична синим и голубым, но с другими стабилизаторами и отличающейся разводкой (не дает никакого преимущества, так как отличия не используются). Ручная защелка.

Все модели с USB 3.0 полнопрофильные, а также имеют перекрестную магистраль. Некоторые модели могут быть с дополнительным питанием. Чтобы не запутаться в цветах, чем часто манипулируют производители, стоит ознакомиться с основными моделями устройств. В таком случае понять, какой перед вами райзер можно будет по маркировке.

ВерсияИнтерфейс питанияИндикатор питания
0064 pin (Molex)Отсутствует
006C6 pin (Video)Отсутствует
007S15 pin (SATA)Отсутствует
008SИмеет все три типаПрисутствует

Из этого можно сделать простой вывод – лучшим выбором для майнинга считаются 008S, как самые универсальные. Хотя любое устройство будет выполнять свою задачу, разница лишь в удобстве, безопасности и технической организации. Любые версии (003, 005 и другие) – типичная маркетинговая уловка, которая призвана запутать майнеров.

Подключение и настройка

Теперь перейдем к практической части и рассмотрим, как подключить райзеры. Сразу стоит уточнить, что если вы используете серверные блоки питания, то нужно брать модели с 6 Pin коннекторами. Это лишает необходимости дополнительной пайки и использования специальных переходников.

Перед непосредственным подключением нужно проверить оборудование. Это касается проверки питания, контактов и т. д. Желательно для этого использовать «ненужную» видеокарту. Важным шагом является распределение питания. Выбор блока питания чаще всего зависит от количества карт в ферме. То есть выбор будет стоять между одним серверным или двумя обычными БП. Подсоединяйте райзеры в зависимости от коннекторов. Если используются Molex, то на один БП обычно подключается 2 видеокарты. В случае не сильно «прожорливых» моделей можно дополнительно подключить один райзер через SATA разъем.

В случае с серверным БП лучше всего будет поставить дополнительный блок питания (приблизительно на 350 W), чтобы обеспечить питание материнской плате, жесткому диску и т. д. К серверному БП подключать только видеокарты через 12-вольтовые провода. Райзер подключается через 6 Pin.

Устройство райзера с USB 3.0

После организации питания достаточно воткнуть видеокарту в райзер. Второй конец USB кабеля вставляется в разъем PCI-E на материнской плате. После этого включайте риг, материнская плата должна сама определить все подключенные устройства в майнинг-ферме. Важно обратить внимание на следующие настройки в биосе, которые помогут улучшить производительность:

  1. Отключить порты USB 3.0. и звук.
  2. Выставить скорость PCI-E на Gen1, вместо автоматического режима.
  3. Скорость процессорного кулера – авто.
  4. Отключить HDD S.M.A.R.T.

Главным вопросом остается актуальность стабилизатора на райзере. Преобразователь превращает 5v в 3.3 v на самом устройстве. С одной стороны, это упрощает подключение, с другой – создает дополнительное звено в цепи, которое может быть недостатком. В таком случае при выводе стабилизатора из строя в видеокарту может пойти не 3.3, а уже 5v. Некоторые майнеры используют верхнюю планку напряжения и подают на стабилизаторы 12v. Тем не менее, преобразовывая 12v в 3.3v стабилизатор будет работать на пике возможностей, что чаще всего приводит к его быстрому выводу из строя. Как итог, он может оплавиться или вывести оборудование из строя.

Часто задаваемые вопросы

Вкратце рассмотрим ответы на наиболее распространенные вопросы:

  • Есть ли реальная польза от стабилизаторов в майнинге? – По мнению многочисленных майнеров и технических специалистов это маркетинговые уловки с сомнительным преимуществом.
  • Сколько шлейфовых райзеров можно подключать без дополнительных рисков? – Максимум два.
  • Обязательна ли проверка устройств перед началом работы? – Да, на 100%. Это убережет от лишних убытков в случае неисправностей.
  • Соединены ли основные и дополнительные линии питания 12v в видеокарте? – Нет.
  • Можно ли размещать райзеры на металлической поверхности? – Нет, со временем подложка может деформироваться, что приведет к короткому замыканию.
  • Подойдет ли кабель USB 2.0? – Нет, он не применяется в майнинге, в нем недостаточное количество жил для питания карты.
  • Какой разъем предпочтительнее? – 4 pin (Molex).

Заключение

Выбор райзера играет важную роль, но в майнинге ее слишком преувеличивают. Любое исправное устройство способно справляться со своей задачей, потому при относительно равной цене лучше выбирать те модели, которые имеют преимущество. Переплата за дополнительные функции не всегда имеет смысл, потому всё сводится к выбору в соотношении цены и качества.

Подписывайтесь на наш Telegram канал. Будьте в курсе новых статей.

Banner Binance 700 90 Banner Binance 300 250

Рейтинг статьи:

(голосов: 2, средняя оценка: 2,50 из 5)

Banner Binance 300 250 Загрузка...

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

Отправить

Обзор USB райзеров для майнинга / Mining USB Risers Review | Периферия | Обзоры

Очередная 'минутка майнинга' в моём блоге. Сегодня разговор будет о райзерах, которые 'типа USB3.0'. Что в них особенного, что учитывать и как с ними нельзя обращаться

Информация о USB-райзерах

Далее будет использоваться упрощенный метод классификации райзеров по цвету исполнения их текстолита. На деле в пределах одного цвета может происходить изменения на 'производстве' или же райзеры с текстолитом разного цвета на деле могут быть полностью идентичны в техническом плане

Чёрные полнопрофильные

Маркировка платы PCE164P-N003 VER006

Стабилизатор AZ1084C от Diodes или FS1084C от Fortune Semiconductor

Классическая прямоугольная плата, выпускается последние 3 года точно. Защитная липучка толстая. Зашёлка ручная, сдвижная. Дополнительное питание подключается через разъём 4pin IDE напрямую с блока питания (БП) или через комплектный переходник 4pin IDE 'мама' -> 15pin Sata 'папа'. Что первый, что второй вариант присутствуют в достаточном количестве на современных БП. Однако стоит присматриваться к маркировке и толщине кабелей. Недорогие БП на линии Sata не редко применяют кабель 20AWG (американский калибр провода, чем меньше число, тем толще провод), а не 18AWG, поэтому на один такой кабель подключать более 2х райзеров я бы не рекомендовал

Магистраль USB-кабеля - перекрёстная

Синие полнопрофильные

Маркировка платы VER 4.0

Стабилизатор 1084-33 от (производитель автору не известен, кто опознал - пишите в комментарии!)

Полная аналогия 'чёрных' описанных выше со стабилизатором иного производителя, разводка платы совпадает. Защитная липучка с обратной стороны платы более тонкая и мягкая, лучше держится на плате и не отклеивается, если её случайно задеть. Защёлки нет

Магистраль USB-кабеля - перекрёстная

Голубые полнопрофильные

Маркировка платы PCE164P-N003 VER005S

Стабилизатор G1084-33 от (производитель автору не известен, кто опознал - пишите в комментарии!)

Почти полная аналогия 'чёрных' и 'синих' описанных выше со стабилизатором иного производителя, разводка платы немного отличается, но эти отличия не используются. Защитная липучка с обратной стороны платы такая же, как на 'синих' USB-райзерах. Защёлка ручная, сдвижная

Магистраль USB-кабеля - перекрёстная

Голубые полнопрофильные с доп.питанием 6pin



Маркировка платы PCE164P-N003 VER006С

DC-DC преобразователь FR9888 от Fitipower и стабилизатор G1084-33 от (производитель автору не известен, кто опознал - пишите в комментарии!)

Здесь наши друзья-китайцы для получения так необходимых видеокарте 3.3v несколько извернулись. С разъёма 6pin у нас приходит напряжение 12v, который попадает на преобразователь FR9888 (нагрузка до 3.5A, что как бы с приличным запасом), который в связи с примененной к нему обвязки даёт на выходе уже ровно 5v. А эти 5v, в свою очередь, поступают на стабилизатор G1084-33, который их 'превращает' в 3.3v

Пока не совсем понятно, зачем было такой огород городить, а не обойтись одним DC-DC преобразователем.. Возможно слепили из того, что было или чтобы получить на плате промежуточные 5v для будущих неизвестных целей. Свои идеи можете писать в комментарии

Соответственно данному райзеру не требуется питание 5v/3.3v с БП, т.к. он обладает всем необходимым 'на борту' для получения подобных напряжений. Соответственно можно смело прмиенять на серверных БП.

Однако я не считаю, что увеличение узлов на райзере добавляет ему стабильности. Скорее наоборот - больше вероятность поломок

Плата от того же 'производителя', что и 'голубые' райзеры выше, отличия не значительные по разводке.. Защитная липучка с обратной стороны платы такая же, как на 'синих' и 'голубых' USB-райзерах. Защёлка полуавтоматическая, нажимная. Райзера эти предусматриваются для использования с серверными блоками питания, но в комплекте имеется переходник Sata15pin - PCI-E 6pin, для подключения к обычным БП. Использовать его с осторожностью, подробнее о причинах описано в данном материале далее по тексту

Магистраль USB-кабеля - перекрёстная

Голубые полнопрофильные с DC-DC преобразователем и 2ми видами доп.питания 6pin/Sata15pin

Маркировка платы EP105 VER 1.0

Полноценный DC-DC преобразователь напряжения MP2307DN от MonolithicPower на 3A. Известный, надёжный и холодный. Мощности данного преобразователя хватает более, чем с запасом. Работает в паре с дросселем

Дополнительное питание можно подключить как через 6pin GPU разъём, так и через 2x Sata 15pin коннектора. Таким образом подходит как для серверных, так и обычных блоков питания. Запускать от одного Sata15pin грозит выгоранием коннектора, т.к. рассчитан он по 12v линии только на 4.5A. Оба вида доп.питания соединенны параллельно, при желании можно сразу ко всем коннекторам подключиться от БП - хуже не будет

Для работы данного райзера не требуется наличие 5v/3.3v на БП, т.к. напряжение 3.3v доступно как раз с преобразователя. Минимум узлов - максимум наджёности. На данный момент считаю данный райзер самым оптимальным решением, хоть и не самым дешевым

Магистраль USB-кабеля - перекрёстная

Зелёные низкопрофильные

Стабилизатор 1084C от AMS

Более компактная "аэродинамическая" плата. Дополнительное питание осуществляется через разъём 4pin Floppy. Данный разъём на современных БП присутствует в количестве 1-2, чего явно не достаточно для питания всех райзеров среднестатистической фермы. Переходники с IDE 4pin на 4pin Floppy могут присутствовать в комплекте с некоторыми БП, но это скорее исключение, чем правило. В комплекте с райзером имеется переходник на 15pin Sata. Подробнее о самом переходнике ниже по тексту в отдельном абзаце. Защёлка полуавтоматическая, нажимная

Магистраль USB-кабеля - перекрёстная

Но самое главное, что эти райзеры опасны для использования как раз из-за разъёма 4pin Floppy. Дело в том, что его расчётная нагрузка составляет около ~40W на 5v и 12v вместе. Видеокарта, как мы знаем, потребляет до 75W со слота, а в случае USB-райзера может потреблять и больше из-за потерь на стабилизаторе. Соответственно реальный такой шанс получить оплавленный разъём, а снекоторым шансом и возгорание. Но если райзер этот доработать, то его можно использовать. Доработка заключается в выпаивании данного разъёма и установке вместо него полноценного 4pin IDE как на полнопрофильных райзерах

На фото выше представлены 3 стадии переделки такого райзеры: 1. удалёние пластиковой части разъёма, 2. удаление излишней длины контактов и последующее лужение, 3. напайка проводки напрямую с изоляцией

Почему именно USB3.0 используется в этих райзерах

В данных райзерах роль магистрали (линия данных, по которым происходит обмен) выполняет провод USB3.0, выполняющий всего лишь задачу соединения 9 контактов с каждой стороны райзера. Никакие скорости USB-интерфейса, полный-дуплекс и прочее здесь не работают и ничего не 'улучшают' в сравнении с обычными шлейфовыми райзерами, хешрейт не увеличивается. Это просто 'шлейф', работающий по аналогии гибкого рядного шлейфа в классических райзерах. USB3.0 используется просто потому, что в нём 9 контактов, а 9 контактов как раз достаточно для майнинга при условии подачи внешнего питания на видеокарту

С обоих сторон кабеля используется разъём USB 3.0 Тип A

Контакты с 1 по 4 включительно соединены непосредственно друг с другом на обоих концах, а вот с 5 по 9 уже идут 'в позе 69'

Сделано это из-за особенностей разводки маленькой платы, которая подключается в разъём PCI-E мат.платы

Общее правило кроссировки следующее:

1 -> 1

2 -> 2

3 -> 3

4 -> 4

5 -> 8

6 -> 9

7 -> 7

8 -> 5

9 -> 6

Поэтому если кто захочет прикупить более длинный провод для своих райзеров - будьте готовы, что работать не будет, т.к. этот провод может быть обжат напрямую. Либо провод потребуется вскрыть и перекинуть местами провода по контактам 5/8 и 6/9

Чем плохи комплектные переходники для дополнительного питания райзеров

Прежде всего сечением провода, во вторую очередь качеством обжимки коннекторов

По 'доброй' китайской традиции на проводе написано 18AWG (диаметр жил 1,024мм), а в реальности от силы будет хорошо, если 'положат' 20AWG (0,812мм). В райзерах, которые попали ко мне на исследования по факту в проводе 23AWG (0,573мм) - в 2 раза меньше обещанного. На фото сравнение комплектных переходников от чёрного полнопрофильного и зелёного низкопрофильного райзеров.

В реальности для питания видеокарты через PCI-E разъём хватит и этого, т.к. проводники на платах, видеокартах и даже признанных и проверенных годами шлейфовых райзерах итого меньше. Но здесь важно другое - диаметр провода порядочно гуляет от райзера к райзеру. В зависимости от совести продавца он комплектует его тем или иным переходником. А может и сам не знать, если комплектует райзеры переходниками, взятыми у другого китайца и уверовал в указанные 18AWG на оболочке. Не исключено, что попадётся провод такого сечения, который при полной нагрузке будет перегреваться и может отгореть. На форуме есть примеры таких случаев

Кроме того есть ещё проблема в используемом коннекторе Sata 15pin. По 12v линии он расчитан на 4.5A, т.е. 54Вт, а со слота потребляется видеокартой до 75Вт. Известны также события с картами AMD, когда 75Вт не было пределом. Но это относится к коннекторам, котоыре официально производит Molex, какую нагрузку держат "китайские" штампованные - неизвестно: могут меньше, могут больше. Соответственно использовать такой переходник можно только с картами, которые потребляют из слота не более 50Вт. А лучше вообще не использовать

Поэтому я рекомендую подключать дополнительное питание в райзер напрямую с БП, минуя данные переходники. Если райзер с разъёмом 4pin Floppy - то подпаиваться напрямую в разъём или хотя бы просто зачищать провода переходника для проверки сечения. Проверять обязательно все 4 провода, т.к. на практике я встречал кабели, где жёлтый провод имел честные 18AWG, а всё остальные уже нет. Китайцы ещё те трюкачи, так что будьте готовы к сюрпризам 😀

Если всё же надо подключать питание райзера к Sata, то также никто не запрещает заменить переходники на заведомо качественные, 4pin IDE -> 15pin Sata существуют на реальных 18AWG, у меня они присутствуют

Для чего нужен стабилизатор на плате райзера и насколько он безопасен

Учитывая, что в USB-кабеле всего 9 проводков, то места там для передачи питания 3.3v для райзера (видеокарта потребляет не только 12v, но и 3.3 в небольших количествах) не хватило и китайский инженерный ум догадался получать эти 3.3v непосредственно на райзере путём преобразования 5v напряжения через стабилизатор

В итоге мы получаем дополнительный узел в схеме. Надёжный он или нет - судить затрудняюсь. Но могу сказать, что в случае смерти стабилизатора ток может или просто перестать поступать (видеокарта не запустится) или стабилизатор будет пробит и на видеокарту вместо положенных 3.3v побегут все 5v. Что будет после этого с видеокартой я сказать не могу, т.к. подобных изысканий и тестов не проводил

Большинство используемых стабилизаторов на райзерах имеют верхнюю планку входящего напряжения от 12 до 18v, чем пользуются некоторые майнеры. Они подают на стабилизатор уже не 5v, а 12v. На выходе из стабилизатора получаются те же самые 3.3v. Однако в данном режиме стабилизатор начинает работать уже на пределе, он сильнее греется даже. Шанс его смерти/пробоя увеличивается. В этом случае на видеокарту вместо 3.3v может уже пойти не 5v, а 12v, что гарантированно 'удивит' видеокарту



Раздел майнинга в Клубе экспертов

Как сделать дополнительное питание для классических райзеров

Приобрести райзеры для майнинга и не только можно здесь


Есть что добавить? Пишите в комментарии!

⛏ Как выбрать райзер и зачем он нужен?

Jan. 30, 2019, 2:57 p.m.

Зачем нужен райзер?

Чем больше видеокарт, тем больше ваши доходы 🤑

В компьютерных корпусах впритык помещаются максимум 3-4 видеокарты. Карты стоят вплотную друг к другу и из-за этого работают громко и на высоких температурах. Да и мало в какую материнскую плату можно установить хотя-бы две карты, ведь для каждой нужен громоздкий слот PCI-e x16.

Райзер работает как простой удлинитель для разъёма PCI-e x1, поэтому вы можете вынести видеокарты за пределы корпуса или смастерить для целой фермы удобный каркас.

Предупреждаем: у вашей кошки появится любимое тёпленькое местечко🐱 Кошак и ферма

Несмотря на свою кажущуюся простоту, разновидностей райзеров бывает много. И как и с любой техникой, производители пользуются вашей неосведомлённостью — хитрят, экономят и продают плохой товар.

По статистике поддержки Криптекса, некачественные райзеры и переразгон — самые частые причины нестабильного майнинга.

В этой статье расскажем как работает райзер, какие типы покупать не стоит, где купить и как не устроить пожар 🔥😳🔥

Нет времени на статью? Смотрите видео! 🎬

Объясняем как выбрать райзер за три минуты!

Как работает райзер?

Райзер работает как обычный электрический удлинитель — один конец вставляете в материнскую плату, а с другой стороны подключаете видеокарту. Типичные райзеры с USB соединением и дополнительным питанием

Как правило райзер состоит из трёх элементов:

  1. Маленькая платка с разъёмом PCI-e x1, которая вставляется в материнскую плату;
  2. Разъём PCI-e x16 для видеокарты;
  3. USB-кабель, который соединяет платы между собой.

Иногда в комплект добавляют переходники для подключения питания.

В какой разъём на материнской плате подключать райзер?

В любой разъём PCI Express x1, x2, x4, x8, x16. При майнинге все вычисления происходят внутри видеокарты. Программа майнинга загружается в карту один раз — при запуске, поэтому скорости одной линии PCI-e x1 хватает с запасом.
А вот компьютерные игры чувствительны к скорости передачи данных между видеокартой и процессором, поэтому им необходима максимальная пропуская способность разъёма x16.

☠ Райзер НЕЛЬЗЯ подключать к USB-разъёмам на материнской плате. В райзере USB-кабель используется для передачи сигналов PCI Express!

Какие райзеры не стоит покупать 🚫

Есть два типа райзеров, которые не стоит использовать совсем. Даже, если достались бесплатно.

Райзеры с гибким шлейфом

В любых вариациях: с дополнительным питанием или без него. Гибкий шлейф не защищён от электромагнитных наводок, что негативно сказывается на стабильности майнинга, и его легко повредить. Во всех вариациях таких райзеров не хватает дополнительного питания, поэтому возникает повышенная нагрузка на разъёмы на материнской плате. Райзер с гибким шлейфом. Не покупайте такие!

Райзеры с питанием 4-pin floppy.

В прошлом через такой разъём запитывали дисководы для 3,5" дискет, которые потребляют значительно меньше, чем видеокарты.

Неудачный райзер с питанием 4pin floppy. Годится, если перепаяете питание.

С такими райзерами майнинг будет нестабильным и пожароопасным.

Криптекс рекомендует 👍

Остальные райзеры отличаются между собой, главным образом, только разъёмом питания. В порядке от лучших к худшим:

  1. Универсальные — сочетают несколько типов разъёмов;
  2. 4pin Molex — стандартный разъём с четырьмя штырьками;
  3. 6pin PCI-e — разъём как на видеокартах;
  4. 15pin SATA — разъём как на жёстких дисках;

Хорошие райзеры, покупайте их

Используйте любой разъём питания или все сразу, если на вашем универсальном райзере их несколько! Универсальные райзеры избавляют вас от переходников питания.

⚠ Предостережение по SATA-райзерам ⚠

Разъём 15pin SATA спроектирован для питания жёстких дисков, приводов оптических дисков, SSD накопителей и других маломощных устройств. Из-за этого производители блоков питания иногда экономят на качестве коннекторов питания и на толщине проводов. Если провода и разъёмы на линии SATA от вашего БП не вызывают доверия — используйте универсальные райзеры .

Какой длины выбрать кабель

Чаще всего встречаются райзеры с 30см и 60см usb-кабелями. В качестве и надёжности разницы нет. Выбирайте подлиннее — так проще размещать райзеры подальше друг от друга.

Необычные райзеры 😲

Люди любят использовать потенциал материнских плат на 146%, поэтому хитрые китайские инженеры придумывают безумные райзеры и даже разветвители, чтобы вы подключали ещё больше видеокарт с меньшими затратами.

M.2 райзеры

M.2 — стандарт для подключения SSD накопителей. Если на вашей материнской плате есть M.2, к которому подведены линии PCI Express, можно купить райзер для этого разъёма. Встречаются как "переходники" с M.2 на PCIe-x4, куда вам нужно вставить самый обычный райзер, так и райзеры с M.2 платкой вместо PCIe-x1. m2 riser

⚠ Если у вас M.2 типа SATA а не PCI-e, такой райзер не заработает!

Разветвители

Иногда так хочется подключить ещё одну видеокарту, но свободных слотов PCIe уже не осталось. Понимаем, грустно. 😢 Так и хочется купить разветвитель, чтобы не покупать новую материнскую плату! Разветвители для майнинга

К сожалению, на практике всё не так хорошо. Разветвители и материнские платы часто капризничают: то теряют часть видеокарт, то произвольно отваливается майнинг. Мы считаем, что лучше проводить время с друзьями или семьёй, чем разбираться какая видеокарта не майнит на этот раз из-за разветвителя.

Где лучше купить?

  1. В Китае на площадках вроде AliExpress, Taobao, eBay. Доставка 2-4 недели, низкая цена и никакой гарантии.
  2. У перекупщиков. Быстрая доставка или самовывоз, высокая цена, минимальная гарантия на уровне "работает - не работает".
  3. В крупных компьютерных магазинах, например, в ДНС. Быстрая доставка или самовывоз, низкая цена, полноценная гарантия 1-3 месяца, но ограниченный ассортимент.

PCIe riser в ДНС

Хорошие предложения от продавцов на AliExpress:

Как не устроить пожар 🔥

Видеокарты потребляют огромное количество электроэнергии, по сравнению с остальными компонентами. Поэтому важно обеспечить им качественное питание и хорошее охлаждение.

Чтобы майнинг был стабильным и безопасным, соблюдайте наши рекомендации:
  • Проверяйте райзеры по одному перед сборкой фермы. К сожалению, иногда попадаются бракованные или нерабочие.
  • Не используйте переходники питания с тонкими проводами. Из-за больших токов провода могут расплавиться.
  • Проверяйте наличие и состояние мягкой прокладки снизу райзера. Она не допускает контакта платы с корпусом вашей фермы.
  • Следите за нагрузкой на линии блока питания. Через райзер видеокарта потребляет 75Вт, через 6pin — 75Вт, а через 8pin — 150Вт. Не рекомендуем запитывать более 200Вт через одну линию с молексами или сата от блока питания.
  • Следите за состоянием проводов питания. Если заметили, что провод сильно греется, потемнел или оплавился, срочно измените схему подключения видеокарты.

Остались вопросы? Спросите Криптекс!

Задавайте вопросы в сообществах Криптекса ВКонтакте и в Телеграме. Наши опытные пользователи обмениваются опытом и помогают друг-другу в трудных ситуациях. Обсуждайте железо, разгон и делитесь своими идеями!

Или напишите Криптексу напрямую, у нас большой опыт: 💪🏻

Что такое райзеры и зачем они нужны?

Райзеры - это удлинители для видеокарт. Это происходит от английского слова «rise» - увеличиваться, расти. Вам это может пригодится, когда вам необходимо вынести видеокарту из системного блока. Обычно райзера могут использоваться для подключения дополнительных устройств в систему, где в корпусе не хватает места для их полноценного размещения и подключения к материнской плате.

Райзеры можно подключать как к разъему PCI-E X16, так и к PCI-E X1.

Виды райзеров.

На сегодняшний момент существует два типа райзеров:
  • устройство с плоским шлейфом, настраиваемое как вручную, так и с применением спецоборудования;

  • устройство с кабелем USB 3.0.

    Первый тип выгодно отличается простотой конструкцией и доступной ценой. И все... Дальше только минусы, такие как поломка материнской платы, видеокарт (p.s. у меня так и получилось...). Также возможна нестабильная работа оборудования, если длина райзера превышает 40 см.

    Второй тип производится в заводских условиях, что повышает качество, но повышает стоимость. Кабель USB-3.0 используется из-за хороших характеристик передачи сигнала и большого количества используемых жил.

    Приобретая данный райзер вы получаете высокое качество изготовления, надежность конструкции, эстетичный экстерьер, большую длина кабеля, в отличие от первого типа. Из недостатков можно выделить высокую стоимость и наличие дополнительных разъемов питания.

    Какой райзер pci-e - usb выбрать?

    Райзер версия v6.

    Стандартный райзер с разъемом Molex. Желательно подключать разъемы напрямую без переходника, т.к. если подключать переходники, то есть шанс, что они будут плавиться (p.s. у меня так и было). Данный райзер вы можете использовать если у вас есть свободное питание на блоке питания molex или sata.

    Райзер версия v.6с.

    Данный разъем имеет стандартное питание от блока питания 6pin или вы можете подключить переходник на питание от 6 pin на sata.

    Райзер версия v7.

    У данного райзера стандартный разъем питания sata, который есть в каждом блоке питания (кроме очень старых). В крайнем случаем вы можете отдельно приобрести на Aliexpress переходники на molex или 6-pin.

    Райзер версия v8.

    Данная версия райзера является усовершенствованной моделью райзера v6-c. Плюсом данного райзера является наличие всех разъемов питания: sata, molex и 6-pin.

    Выбирать райзер стоит исходя из свободного разъема питания вашего блоки питания компьютера.

    Где можно купить райзеры?

    Вы можете приобрести райзера на avito, юла или на aliexpress. Также есть специализированные интернет-магазины, которые могут вам прислать райзер.

  • Что нам стоит PCI-E райзер свой построить / Habr

    Давным-давно собирал я себе мини-компьютер. Но вот незадача – 3D моделирование и чего уж греха таить – банальные игрушки заставляли данную коробочку сильно призадуматься, а меня — понервничать. Но просто взять и подключить видеокарту к ней нельзя — слот PCI-E X4 есть, но нет места в корпусе. Да и по питанию не сможет обеспечить (если не говорить о совсем уж бюджетных затычках). Какие варианты решения данной проблемы есть на рынке, чем они меня не устроили и что в итоге получилось, я постараюсь описать в данной статье. Прошу под кат, кто не боится большого количества картинок!

    Пролог

    Для подключения видеокарты требовался PCI-E райзер на 4 линии с дополнительным питанием с возможностью управлять им, если блок питания отдельный. Так что сразу отпадают обычные шлейфовые и многим до боли знакомые благодаря майнингу райзера с USB кабелем в качестве интерфейсного.


    Массовые продукты с массовым качеством

    А вот что из более-менее удовлетворяющего мои запросы можно найти на просторах сети:

    • PE4C V4.1 — прежде всего плата, устанавливаемая в слот явно не влезала в мой ПК по габаритам. Да и сами кабели HDMI довольно жёсткие, да их тут ещё и 2! Да и цена в ~ 140$ мне показалась не совсем гуманной.




    • Райзер от ADT-Link — на момент моих метаний представлен не был. Да и сейчас информации по ним не густо. Но мне показалось дико странно так сильно варьировать цену устройства от длины шлейфа.



    Не найдя для себя подходящего решения, пришлось выбирать из двух вариантов — забить или сделать самому. Понятное дело, что для первого варианта статью можно было бы на этом закончить, но я, пожалуй, продолжу.
    Проектирование

    Пообщавшись в различных сообществах, посвященных данной теме, было решено делать райзер универсальным, а не только под себя — чтобы и к ноутбуку (через Mini Pci-E, M2 или даже MXM) и к компьютеру в слот x16 без ограничения только 4 линиями обмена данных!

    Вот перечень требований, который я перед собой ставил:

    • Подача питания только 12v. 3.3v получать на самом райзере с помощью dc-dc преобразователя.
    • Управление питанием не зависимо от типа используемого БП (управляемый АТХ или обычный БП на 12v)
    • Подключение различных переходников через отсоединяемые однотипные кабели (без пайки).
    • Разбить интерфейс x16 на 4 группы. Таким образом для интерфейса x1-x4 – 1 кабель, x8 – 2 кабеля и 4 кабеля для x16.
    • Наблюдаемая мной иногда ситуация, когда подключаемую к ноутбуку видеокарту через EXP GDC питали ноутбучным БП на 19v (разъём то имеется – надо воткнуть) подвигла добавить индикацию входного напряжения в допустимых пределах: 12v ±5%.

    Реализация

    Хотелки описаны, храбрости накопилось достаточно — пора воплощать! Райзер по своей сути – удлинитель. И кабель – это основная его часть. В качестве таковых были применены разновидности LVDS кабелей — так называемые микро коаксиальные кабельные сборки (micro coaxial cable assembly). Их нередко применяют для подключения матриц дисплеев различных устройств.


    Голый кабель 18+


    30 жил и всего 2мм в диаметре

    Хотя в открытой продаже их найти крайне сложно, мне удалось найти производителя в Китае, готового изготовить такие кабели в любом количестве (даже и 1шт) любой длины и с подходящим разъёмом.

    Когда с выбором интерфейсного кабеля было покончено, я смог наконец заняться разработкой схемы платы райзера и подбором компонентов. В конечном итоге разработанные платы были заказаны, компоненты куплены и всё собрано воедино:


    Верх платы


    Низ платы

    1. Разъём питания 8pin (15А максимальный ток), совмещенный с сигналом включения (для ATX блоков питания)
    2. Схема индикации питающего напряжения в допустимых пределах (+12v ±5%) на оконном компараторе. Зеленый светодиод – напряжение в норме, красный – выход за допустимые пределы
    3. Управление питанием – мосфет на случай применения источника питания без управления и подача сигнал PS ON. Управляющим сигналом служит подача питания 3.3v на хосте
    4. Понижающий DC\DC для получения 3.3v
    5. Разъем подключения кулера
    6. LVDS разъёмы для подключения интерфейсных кабелей
    7. Слот PCI-E x16
    8. Защита от КЗ и превышения напряжения – предохранитель и TVS диод.
    9. Подключение дополнительного питания видеокарты

    С другой стороны кабеля плат-переходник под слот конечного устройства:

    Весомым минусом такого решения (как впрочем и у аналогов) — нельзя оперативно подключить/отключить райзер без необходимости разбирать ноутбук/компьютер. А сами разъёмы не предназначены для внешнего использования и имеют низкую механическую прочность и низкий ресурс. Поэтому дополнительно сделал вот такой переходник с более надёжными разъёмами (сам кабель с такими разъёмами сразу изготовить нельзя… за приемлемые деньги):


    Подобные разъёмы применялись в док-станциях для смартфонов, планшетов и прочих устройств


    Подключение с помощью 2х кабелей, а данные переходники их соединяют

    Тестирование

    Все компоненты на платы напаяны, кабеля подсоединены — самое время скрестить пальцы и протестировать!


    На фото прототип и имеет отличия от конечного варианта.


    Так как соединили 2мя интерфейсными кабелями — получили PCI-E x8.


    При прохождении различных тестов проблем не возникло и видеокарта стабильно работала под нагрузкой, а частота шины повысилась (gen3)

    Для тестирования удалось раздобыть ноутбук со слотом M2 Key M с поддержкой NVME — MSI GE62 6QD. Но для прототипа был изготовлен переходник с ключами M+B для большей универсальности, поэтому возможно задействовать только 2 линии из 4х имеющихся:


    Так как это был прототип, применение изоленты и вынос dc/dc на отдельную плату вполне уместны


    Запуск ноутбука с EGPU. БП запускается автоматически при включении ноутбука


    Из-за наличия в ноутбуке интегрированной и дискретной видеокарты пришлось повозиться с установкой драйверов


    Работа под нагрузкой

    К сожалению, данные железки были в моём распоряжении крайне недолгое время и провести более подробное тестирование у меня не было возможности уже после получения финальной версии райзера. Так что довольствоваться пришлось лишь таким железом:

    • МП Asus Q87T
    • ЦП Core I3 4150T
    • ОЗУ 2*4ГБ Crucial DDR3L SO-DIMM PC-12800
    • Wi-Fi / BT модуль Intel Dual Band Wireless-AC 7260
    • SSD mSATA 120Гб Crucial M500
    • HDD 2.5` Seagate Momentus 500GB
    • MSI RX 560 4Gb


    Ради чего всё затевалось на самом деле

    Конечно, конфигурация далеко не производительная и получить существенное преимущество от подключения по шине x4 вместо x1 не получилось в различных тестах. Зачастую всё упиралось в слабое железо.


    Разница в пределах погрешности

    Игры по типу MOBA (WOT, например) показали равнодушие к шине на этой конфигурации — при наличии достаточного объёма видеопамяти нет необходимости подгружать данные в закрытых небольших локациях.

    Зато в онлайн играх с открытым миром, особенно в местах массового скопления игроков разница вполне ощутима. Вот 3 замера FPS в игре Black Desert:


    Планы и итоги

    Проект хоть и затевался как универсальный и не только под себя, но особой популярности не сыскал. Совсем не сыскал. Тем не менее, я получил то, что хотел и бесценный опыт и знания. Как говорится отрицательный результат — тоже результат!

    Так же меня часто спрашивают, почему я не пробовал реализовать поддержку модного сейчас интерфейса Thunderbolt3. Проблема в том, что данный интерфейс потребует лицензирования у Intel. И никакой документации на контроллеры просто так не дадут. Есть даже узкий круг разработчиков решений на Thunderbolt3 под патронажем той же Intel. Меня естественно туда не приняли.

    Хотя и ходили слухи, что этот интерфейс будет открытым и доступным всем, но на текущий момент это всего лишь слухи и стандарт так и остался закрытым. Но я бы с удовольствием попробовал развить проект в этом направлении.

    Не мало вопросов было и о варианте подключения вместо MXM видеокарт. Планы на такой вариант были, но пришлось от него отказаться по двум причинам — подошли к концу средства на R&D и мне не на чем было бы его протестировать.

    Вообщем буду очень рад услышать замечания и предложения от хабаржителей. Спасибо за внимание!

    P.S.

    Так как это вообще мой первый опыт в разработке электронного устройства, за помощью пришлось обратиться к более опытным в этом плане людям, так что хочу сказать большое спасибо NordicEnergy и Paging за советы и ответы на мои (иногда глупые) вопросы!

    Файлы проекта

    Что такое райзер и для чего он нужен?

    Что такое райзер и для чего он нужен?

    Современные видеокарты выделяют при работе много тепла и требуют свободного доступа внешнего воздуха для качественного охлаждения. В современных компактных корпусах добиться этого нереально, поэтому владельцы систем с большим числом видеокарт вынуждены разносить свои «печки» подальше друг от друга. Для подключения к материнской плате в этом случае не обойтись без специальных удлинителей шины PCI-E , которые обычно называют «райзеры» или «riser» (от английского слова «rise» - увеличиваться, расти).

    По шине PCI-E происходит обмен данными материнской платы компьютера и подключаемого устройства (в нашем случае – видеокарты). Подробнее о шине можно почитать тут: [http://ru.wikipedia.org/wiki/PCI_Express]. Шина имеет несколько форматов, из которых нам интересны x1 и x16 (часто ошибочно используют обратную аббревиатуру 1x и 16x). Они различаются физическими размерами, количеством контактов (36 и 164 соответственно) и пропускной способностью. Для обеспечения полноценной скорости работы следует использовать полностью соответствующий тип райзера (например, для x16 – райзер x16-x16). Однако, в случае использования видеокарты для майнинга, вполне хватит пропускной способности x1, тем более, что видеокарты, имеющие разъем x16, способны работать от разъема x1. Следует учесть, что у некоторых майнеров при применении райзеров производительность карты незначительно снижается.

    По шине PCIe предусмотрена подача питания на видеокарту (как правило - до 75-100 ватт, остальное питание передается через специализированные разъемы видеокарты). Конечно, материнская плата расчитана на подобную нагрузку для одной мощной видеокарты. Но при использовании большого числа энергоемких карт, токопроводящие дорожки материнской платы могут не выдержать и физически выгореть. Во избежании этого на райзеры стали припаивать дополнительное питание, которое осуществляется от разъема molex, SATA, реже - 6 или 8 pin (как на видеокарте).

    Представленные у нас виды райзеров

    У нас представлены 2 вида конструкций райзера:

    1. Самая распространенная – с плоским (обычно-серым) шлейфом.

    Описание:

    Производятся как на спец. оборудовании, так и вручную. Широко представлены на многих торговых площадках.

    Преимущества:

    Низкая цена, простота конструкции, доступность.

    Недостатки:

    Большая вероятность приобрести низкокачественное изделие, которое может привести к выходу из строя видеокарты и/или материнской платы. Есть мнение, что длина шлейфа более 45 см непригодна к использованию ввиду нестабильности работы.

    2. С применением кабеля USB3.

    Производится в заводских условиях, что повышает качество, но тянет за собой стоимость. Не является переходником PCIe –USB. Кабель USB3 используется из-за хороших характеристик передачи сигнала и большого количества используемых жил. Может быть длиной 1 метр. Наверное, встречаются и бОльшие длины, но я видел только такую.

    Преимущества:

    Высокое качество изготовления, надежность конструкции, эстетичный экстерьер, большая длина кабеля, маленький объем кабеля, обеспечивающий лучший ток воздуха над материнской платой.

    Недостатки:

    Высокая стоимость, низкая доступность, 2 дополнительных разъема кабеля, способных «разболтаться».

    Дополнительно

    Кроме непосредственно райзеров, мы предлагаем сопутствующее оборудование для майнинга. Полный перечень представлен на главной странице сайта.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
