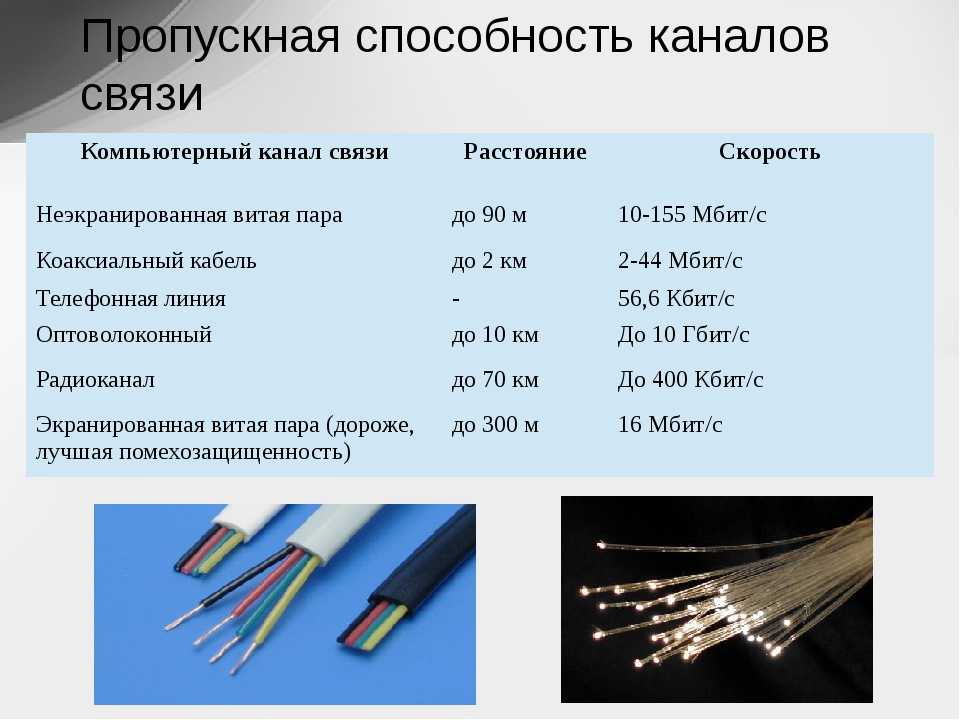

Какие кабели использовать

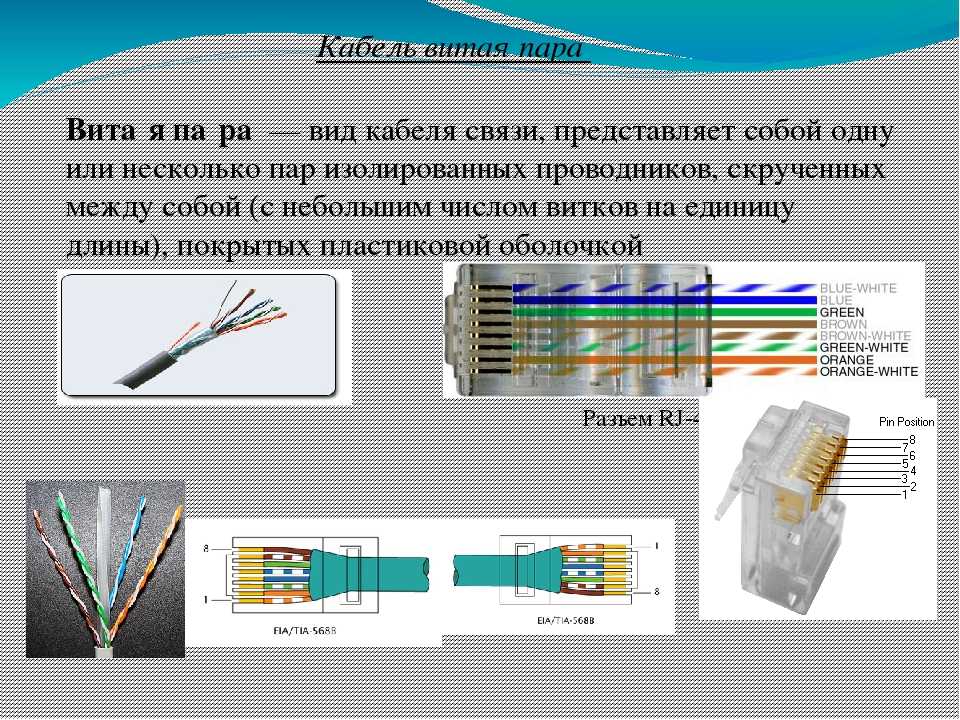

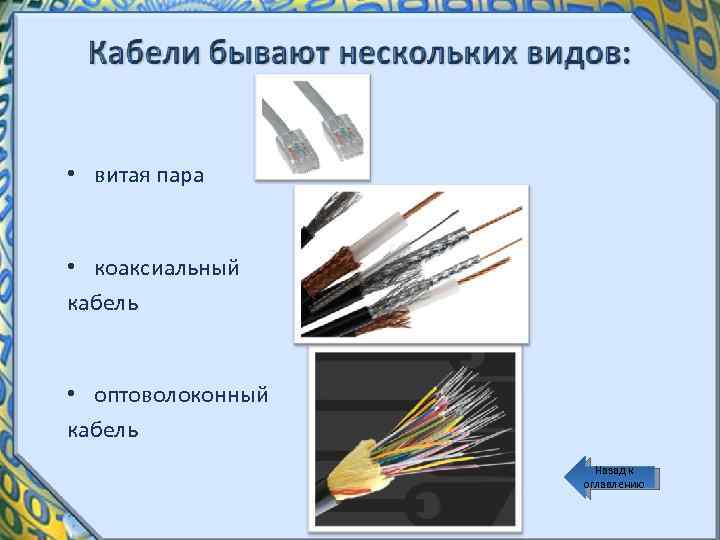

Витая пара

Витую пару используют для построения компьютерных сетей . Витая пара может быть экранированной и неэкранированной.

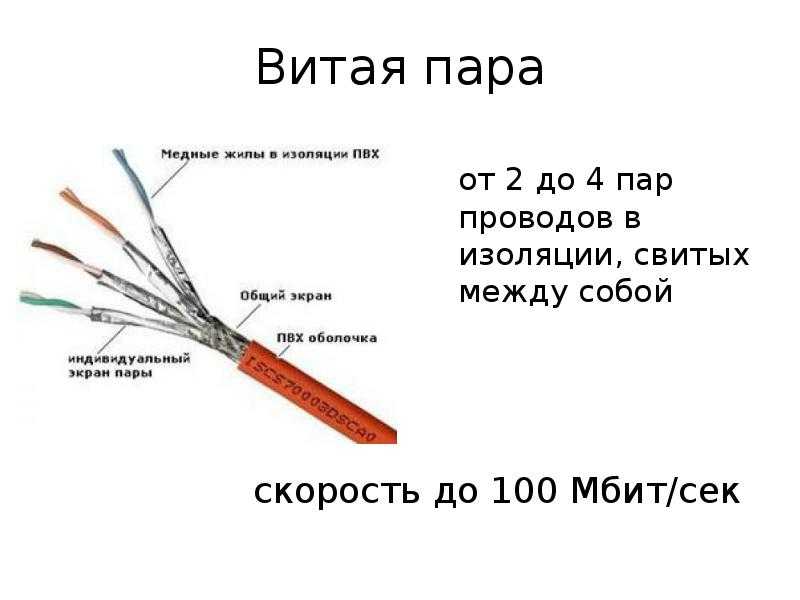

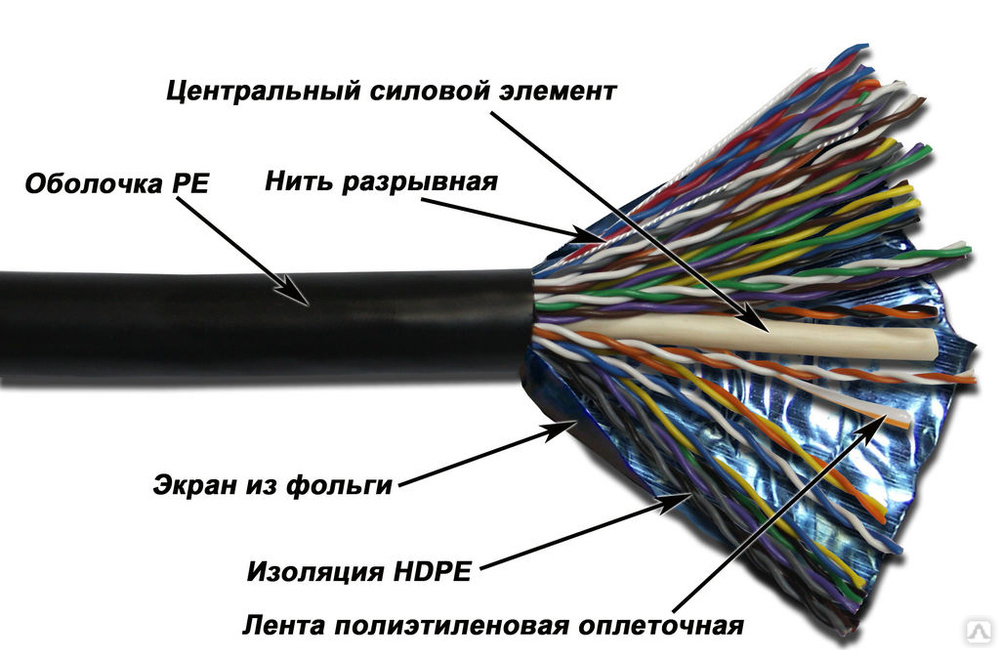

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно  капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

В зависимости от вида кабеля возможны различные варианты защиты:

• UTP  или незащищенная, без общего экрана для пар проводов;
• FTP , или фольгированная, с экраном из алюминиевой фольги;
• STP , или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S / FTP , или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория  CAT 5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

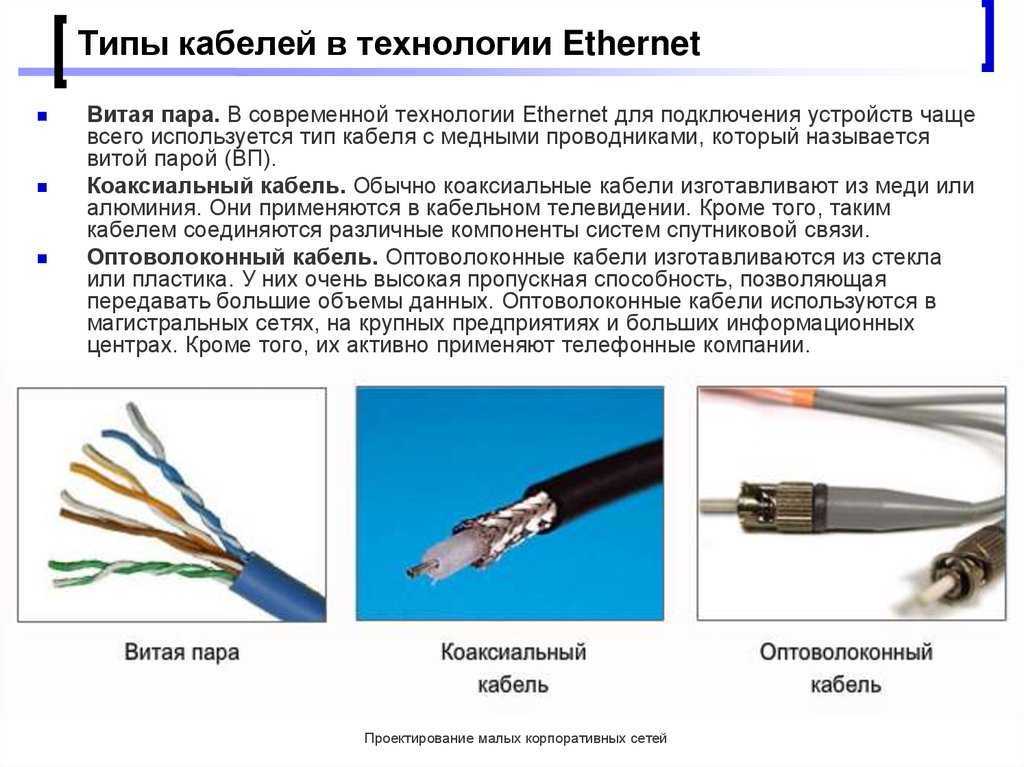

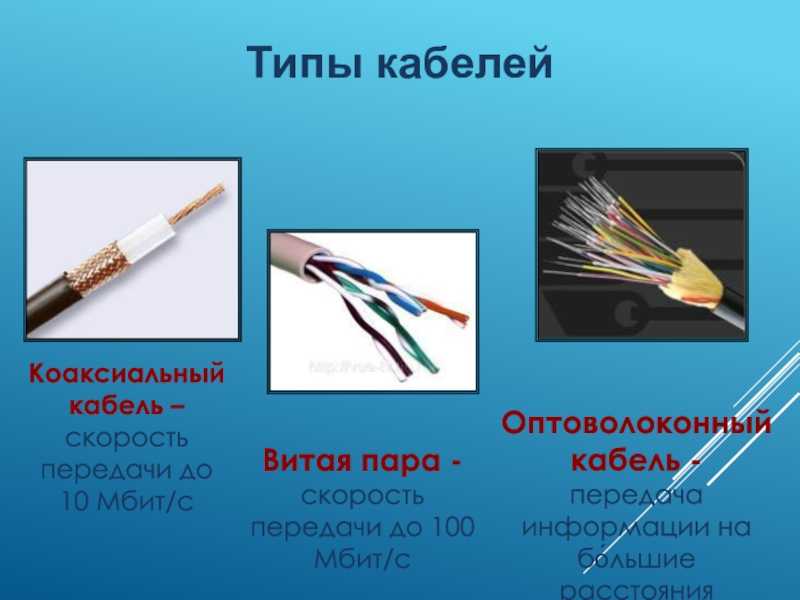

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair)  — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair)  — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair)  — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена ( цены на витую пару ). Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1  — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2  — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3  — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4  — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5  — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6  — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.

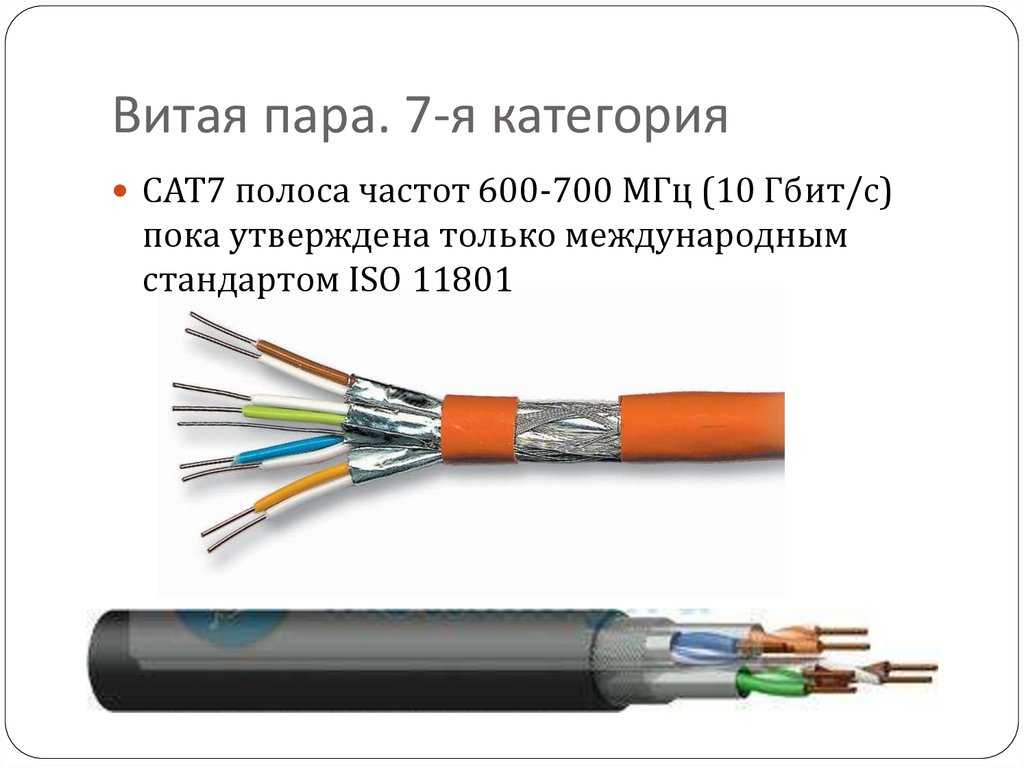

• Кабель категории 7  — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

ОПТОВОЛОКНО

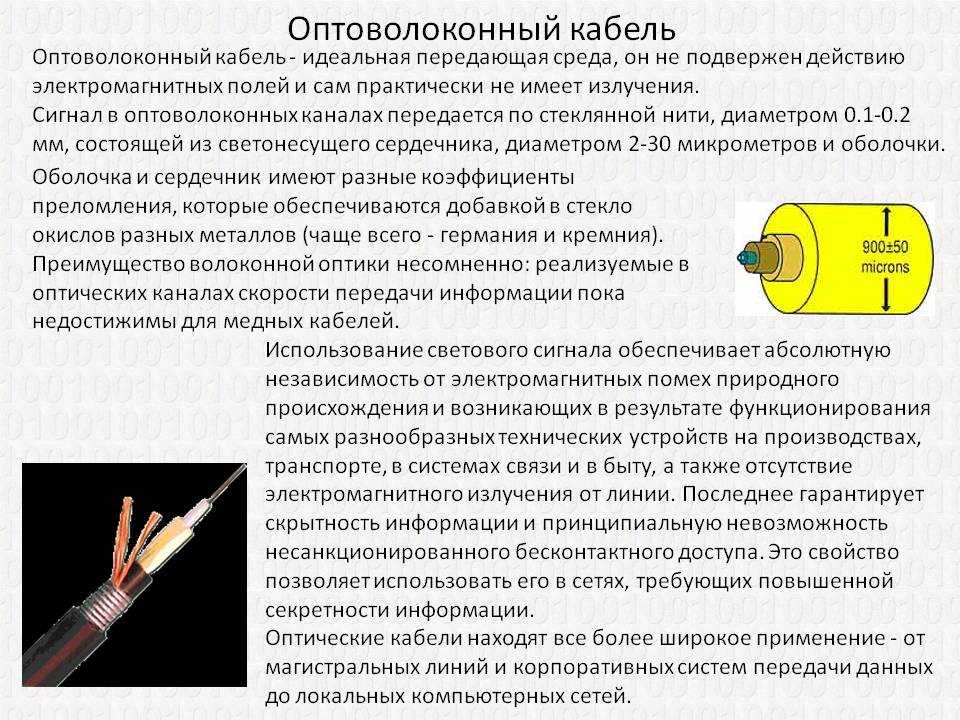

Оптоволоконный кабель принципиально отличается от других типов электрических или медных кабелей. Информация по оптоволоконному кабелю передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния(до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5 -60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины ) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (устеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). В компании Связь-Интеграция Вы можете заказать профессиональный монтаж оптоволоконного кабеля . Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Коаксиальный кабель

Поскольку коаксиальный кабель достаточно подвержен электромагнитным наводкам, его перестали применять в локальных компьютерных сетях.

Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Для инсталляции структурированных кабельных сетей коаксиальный кабель применяется редко в связи со сложностью монтажа и ремонта.

Состоит кабель из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Как уже говорилось, монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость прокладки кабеля  выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Зато такой кабель более защищен, так как к нему сложно механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Плюсы коаксиального кабеля:

высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров.

Минусы коаксиального кабеля:

высокий вес кабеля, сложность прокладки, подвержен электромагнитным наводкам. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности. Коаксиальный кабель имеет достаточную погонную ёмкость для того, чтобы испортить форму сигнала

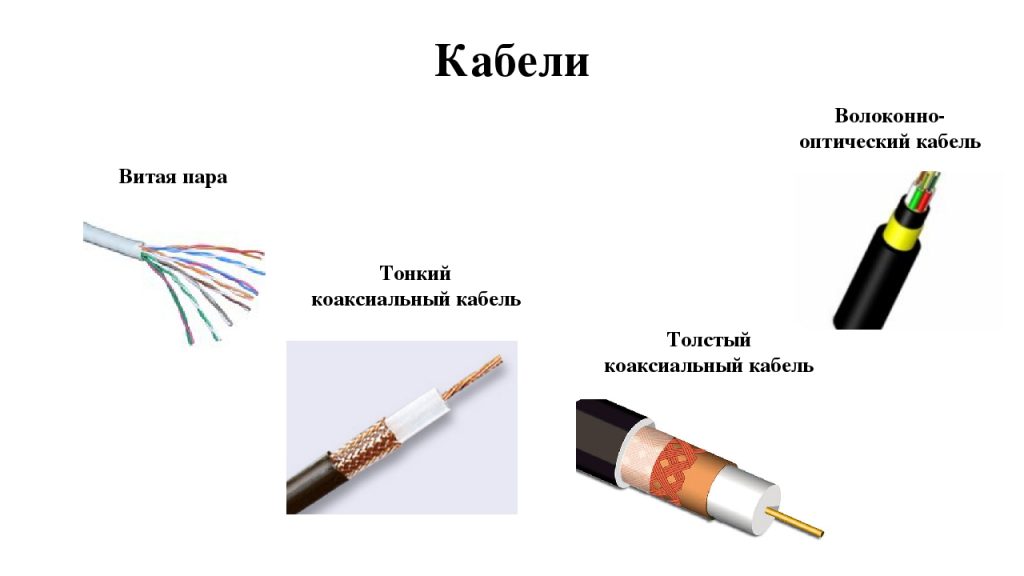

Существует два типа коаксиальных кабелей: тонкий и толстый

Тонкий КК  – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные«земли » обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG -6 – коаксиальный кабель для передачи высокочастотных сигналов

Кабели марки  RG  имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель  РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US -800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой » длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Оборудование для монтажа, Подробнее о монтаже СКС, Статьи, новости: телекоммуникационные технологии, телефония

зачем нужны кабели местной связи



1. Провод полевой связи

2. Кабель связи коаксиальный

3. Кабель волоконно-оптический

4. Кабель проводного вещания

5. Кабель для промышленного интерфейса

6. Кабель связи высокочастотный

7. Кабель для систем видео наблюдения

8. Кабель для локальных компьютерных сетей

9. Кабель и провод телефонный

10. Оптоволоконный кабель

Сегодня ни одно крупное производство нельзя представить без гибких многожильных кабелей связи, купить по низкой цене которые можно на нашем сайте. При помощи таких шнуров формируется система электричества, обеспечивающая бесперебойную подачу тока ко всем подключенным механизмам. Это обеспечивает нормальную работу без сбоев и остановок практически всех систем предприятия.

Наша компания поставляет оптические кабели связи по всей территории России. Мы предложим вам приобретение изделия, которое будет соответствовать всем требованиям Межгосударственного стандарта. У нас вы найдете кабели любой разновидности и сможете приобрести их на выгодных условиях. Мы обеспечим индивидуальный подход и выгодные расценки на любой оптический кабель связи. Вам достаточно связаться с нами по телефонам, указанным на нашем сайте.

Важно не только использовать высококачественное сырье, но и применять современные технологии при создании кабелей и проводов связи. Это позволит создать продукцию, которая прослужит долгие годы. Производители, продукцию которых можно приобрести в нашей компании, соблюдают все необходимые правила и нормы, а также четкие требования к безопасности производимых кабелей.

Чтобы изготовить провод полевой связи, в первую очередь, необходимо обеспечить подходящий диаметр сечения медной катанки. Этот элемент будет основой проволоки, которая служит жилой в проводе. После того, как этот этап работы окончен, выполняется термообработка. Обработка в холодном цехе позволяет улучшить гибкость проволок, после чего основа будущей токопроводящей жилы отправляется в паровую печь. Там ей возвращают первоначальную электропроводность.

После этого жилы медного магистрального кабеля связи скручиваются и покрываются слоем изоляции. Для этого используется ПВХ-пластикат гранулированного типа. Сначала его плавят, после чего наносят на медную проволоку при помощи аппарата, именуемого червячным прессом (экструдер). Полученную конструкцию охлаждают так, чтобы ее температура составляла порядка 65-70 градусов, после чего сушат. В завершение на поверхность гибкого экранированного кабеля управления наносят слой общей изоляции.

Завершают процесс создания провода разбухтовка и осмотр в отделе технического контроля. После того, как провод проходит контроль, он поступает в продажу.

Применение кабелей связи

Различные марки и виды кабелей связи применяются на производствах, а также допускается их использование в бытовых условиях.  Не редкость монтаж таких проводов на территориях медицинских учреждений, общеобразовательных заведений. В зависимости от того, каким был сделан защитный внешний слой провода, его устанавливают  снаружи или внутри здания. Если изделие прокладывалось на улице, важно защитить его от прямых солнечных лучей, поскольку они могут разрушить оболочку со временем.

В зависимости от своего назначения существуют городские кабели линии связи с оболочкой из ПВХ, которые могут быть подземными, а также провода для сельской местности. Такие провода будут различаться и по виду жилы, и по внешней оболочке, что делает их подходящими для разных условий эксплуатации. Помимо всего прочего, наш сайт предлагает вам по оптимальной стоимости приобрести зоновые или междугородные кабели связи.

Что представляют собой такие провода

Существует несколько разновидностей таких проводов, они выпускаются в разных климатических исполнениях. В зависимости от разновидности они могут использоваться в умеренных, холодных и влажных либо сухих тропических зонах. В последнем случае междугородным или зоновым кабелям связи нужно обладать высоким уровнем влагоизоляции.

Если речь идет об установке кабелей на сложных участках, их внешний слой должен представлять собой броню. Броня может быть:

• стальной;
• битумной;
• из оцинкованной проволоки.

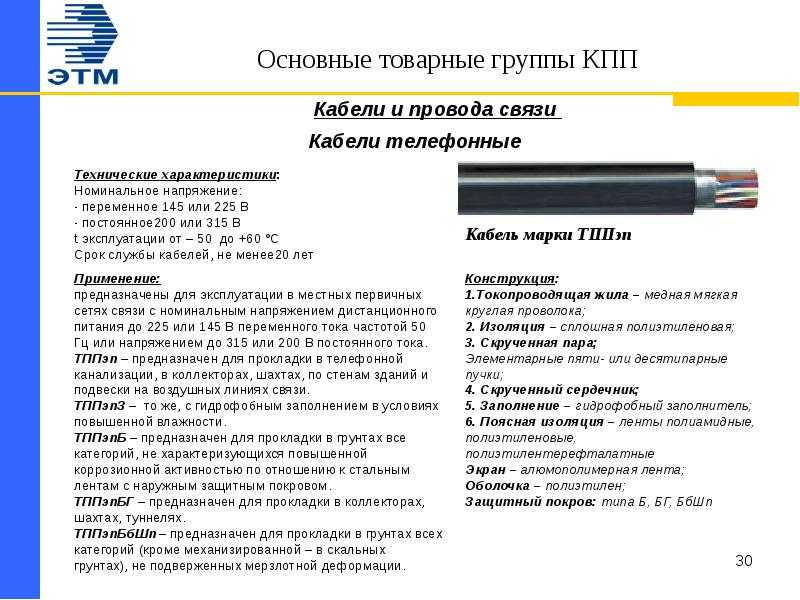

Монтаж электрической сети при помощи соединительных кабелей связи ТПП, ТППЭП, ТЗП,ТЗГ должен осуществляться при температуре не менее десяти градусов ниже нуля. При этом их использовать можно и при 30-50 градусах мороза, и в жаркой среде при температуре до 50 градусов. Можно кратковременно нагревать провод  до температуры в 70 градусов, однако длительная его эксплуатация в таких условиях невозможна.

Разновидности проводов связи

Существует два типа проводов по особенностям строения. Выделяют коаксиальный кабель связи и управления, создаваемый по ГОСТу, и оптоволоконный вид провода. Если речь о классификации по месту прокладки шнуров, выделяют:

• подвесные;
• соединительные;
• магистральные провода.

Соединительные, как правило, применяют для внутреннего монтажа. Широко пользуется спросом продажа магистральных высокочастотных проводов, который используют в качестве сельских, городских, междугородних, зоновых и станционных проводов.

Также бывают провода специального назначения. Их характерной особенностью является наличие внешнего бронированного слоя, который обеспечивает надежную защиту от любых внешних неблагоприятных воздействий. Часто такого рода кабели связи монтируют под давлением под дорогой или же в водоемах, где другие виды изделий просто не смогли бы функционировать.

Наши сотрудники всегда готовы подобрать кабель, который подойдет в вашем случае. Вы можете рассчитывать на грамотную консультацию по всем возникшим вопросам и помощь в выборе подходящего провода, к примеру, полевого провода связи с броней или в особой оболочке.

Магистральные кабели связи

Востребованными являются магистральные шнуры, которые могут быть высоко- и низкочастотными, сердечник может быть оптическим или выполненным из меди, применяются такие конструкции для передачи постоянного и переменного тока. Медножильные или оптические магистральные провода применяются для обустройства:

• телефонных линий;
• телеграфных линий;
• сетей телевидения.

Используются как внутри зданий, так и снаружи, применяются также для монтажа под землей. Сюда относят кабели дальней или местной связи, которые предназначаются для линейной прокладки в условиях сельской местности или города, а также в полевых условиях. Данная классификация кабелей связи обладает полиэтиленовой изоляцией, что, во-первых повышает гибкость конструкции, а во-вторых надежно защищает электриков от ударов током в процессе монтажа изделий.

В процессе установки такие провода можно сгибать и скручивать, они не реагируют на такие воздействия и не потеряют своей работоспособности.

К разновидности магистральных относятся кабели связи КСПП, УПО,МКСБ и ВОЛС. Такие кабели могут быть коаксиальными или оптоволоконными, а их исполнение – симметричным или комбинированным. Отдельно стоит остановиться на том, что у коаксиальных проводов за передачу данных отвечает медная скрученная жила. В это же время оптоволоконный кабель связи использует для передачи данных сами волокна. Важно знать, что оптические кабели прокладываются исключительно по прямой линии, в противном случае их сердечник будет испорчен, и они перестают выполнять свою функцию.

Нельзя не упомянуть подводные кабели связи, провода для прокладки под давлением. Монтаж осуществляется в очень неблагоприятной среде. Изделия могут устанавливаться:

• в руслах рек;
• на дне естественных или искусственных озер;
• в метро;
• на железнодорожных станциях.

В этих целях применяется, как правило, свинцовый кабель управления и связи от различных производителей. Он с легкостью выдерживает вибрации, высокую влажность, воздействие влаги. В шахтах, под землей или водой, на станциях железной дороги используются только бронированные изделия, что позволяет им не портиться от давления. Немаловажным является факт, что бронированная классификация кабелей связине позволит выполнить несанкционированное подключение к электросети. В целом, поверхность такого кабеля очень сложно повредить.

Соединительные кабели

Отличаются от магистральных отсутствием надежного слоя защиты. Используются такие коаксиальные или волоконно-оптические кабели связи чаще всего в помещениях, благодаря чему их нередко путают с обычными шнурами для питания. Однако это две совершенно разных конструкции. С помощью такого провода монтируют соединение одного прибора с другим, устанавливают вычислительные или информационные аппараты. Важно знать, что такие шнуры не растягиваются, их монтаж в двигающихся установках невозможен.

Подвесные самонесущие с тросом

Подвесной самонесущий кабель связи на участке отличается тем, что внутри него есть не только жила из меди или оптоволокно, но и стальной каркас, что позволяет смонтировать изделие на высоте. Провода являются легкими, их обустройство вполне себя оправдывает и в условиях города, и сельской местности, и даже в полевых условиях.

Сотрудники нашей компании готовы помочь вам подобрать легкий полевой кабель дальней связи с тросом по низкой цене и помогут купить его. Доставка заказа в ваш город осуществляется быстро, что позволит не затягивать с монтажными работами.

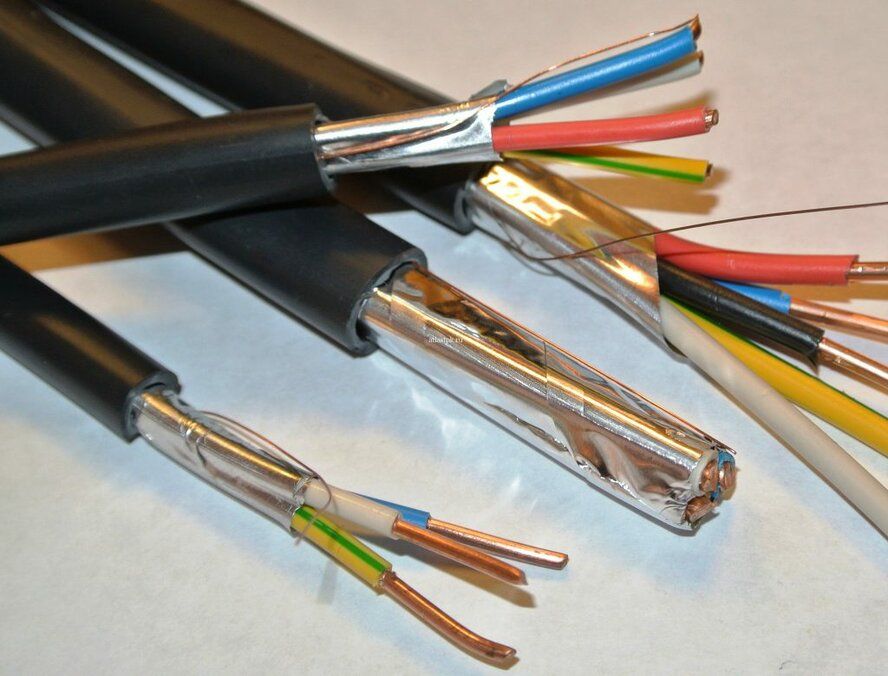

Кабели управления

Такие конструкции делают возможной передачу сигналов невысокой мощности. Монтаж информационных комбинированных растягивающихся кабелей управления возможен как внутри здания, так и снаружи. Их нередко подключают к подвижным установкам, благодаря их высокой гибкости.

При помощи нашей компании вы с легкостью приобретете любой товар по низким расценкам. Вам не нужно будет переплачивать за посредничество, поскольку мы предложим вам постоянные бронированные кабели связи, контроля, управления и сигнализации по расценкам от производителя.

Где применяются такие провода

Широкое применение такие кабеля нашли в сельском хозяйстве, современной промышленности, в электроустановках разного назначения. Некоторые разновидности обладают бронированием и экраном, благодаря чему такие кабели и провода связи и управления в свинцовой оболочке применяют для наружного монтажа и устанавливают на производстве, где велик риск механических повреждений. Наличие экрана убережет от несанкционированных попыток подключения.

Разновидности кабелей управления

На нашем сайте вы сможете приобрести любые типы оптических кабелей управления и связи для прямой и групповой прокладки. У нас вы найдете:

• гибкие провода с питанием;
• экранированные растягивающиеся провода;
• комбинированные изделия, которые сочетают в себе преимущества вышеперечисленных вариантов исполнения шнуров.

Важно узнать, какие бывают кабели управления с питанием перед их приобретением. Они обладают оболочкой из ПВХ, а также устойчивы к горению, поэтому их можно прокладывать группами.

Экранированные варианты отличаются броней из битума или стальных лент, не реагируют на вибрации, а также могут растягиваться на определенную длину. Их хорошо монтировать на станциях метро, под автомобильными дорогами.

Комбинированные многожильные электрические кабели управления отличаются стойкостью к перегибам, а также обладают высокой устойчивостью к нагреванию. Применяются для передачи звуковых и видеосигналов в одно и то же время. В конструкции таких проводов находится многожильный сердечник.

Сотрудники нашей компании проконсультируют вас и расскажут, какие существуют правила применения оптических кабелей связи, назовут минимальное количество жил и подскажут, какой вариант лучше всего приобретать в вашем случае. Вы можете рассчитывать на невысокую стоимость продукции, а также приятные скидки при приобретении оптовых партий проводов. У нас вы найдете кабели местной связи, провода для междугородних соединений, варианты для городской и сельской местности, а также для монтажа в полевых условиях. На каждый вид изделия предоставляется долгосрочная гарантия, а срок службы при соблюдении правил эксплуатации у проводов более чем внушительный.

Типы и виды оптических кабелей: условия прокладки, сферы применения

Дата публикации: 19 марта 2021
Дата обновления материала: 24 января 2022

• Оптический кабель для задувки в трубы
• Оптический кабель для прокладки в кабельной канализации
• Оптический кабель для прокладки в грунт
• Подводный оптический кабель
• Оптический кабель для подвеса
• Дроп-кабель
• Внутриобъектовый оптический кабель
• Оптический кабель, встроенный в грозозащитный трос (ОКГТ)
• Огнестойкий и пожаробезопасный ОК
• Оптические кабели-датчики

В современном мире сложился такой стереотип, что всё работает «без проводов». Сотовые телефоны, домашние/рабочие Wi-Fi сети и другие гаджеты. Базовые станции, от которых работает сотовая связь, жилые дома, офисы — в большинстве своём все имеют «физическое» подключение по оптическому кабелю. Да, есть варианты подключения «по воздуху», но на пока именно оптический кабель обеспечивает самую высокую скорость передачи и самую минимальную задержку при практически любых погодных условиях и на любые расстояния.

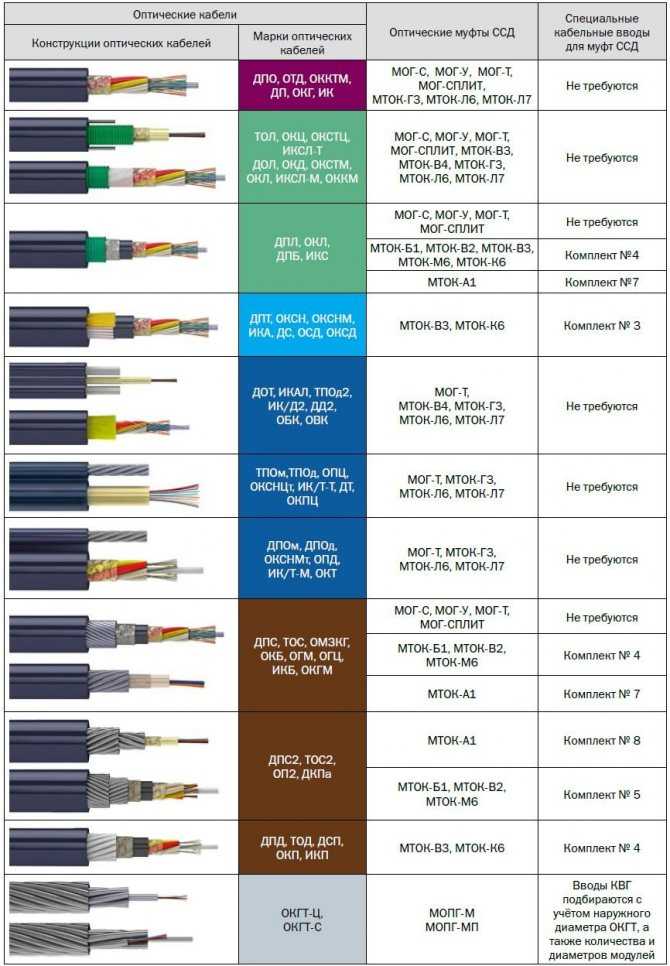

Сегодня на российском рынке представлены более пятидесяти различных типов оптоволоконных кабелей. Такое количество создаёт некие трудности в подборе ОК под конкретный проект. Ускорить процесс подбора можно в нашем удобном конфигураторе — Подбор оптического кабеля.

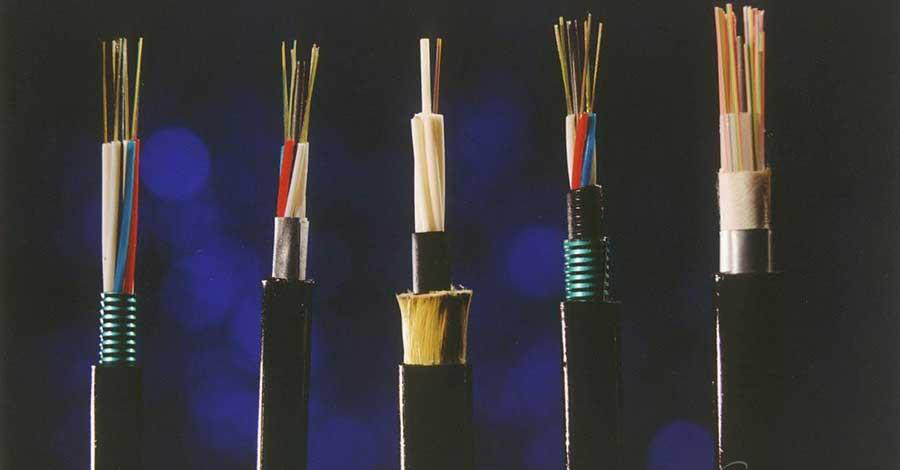

Основное деление всех типов оптических кабелей происходит в первую очередь от условий их прокладки (рис.1). Главная задача — защитить оптическое волокно от всех внешних воздействий.

Рис. 1. Конструкции ОК

Оптический кабель для задувки в трубы

Способ прокладки в трубы достаточно перспективен по причинам удобства и практичности технологии. Конструкция кабеля очень простая (рис.2), в качестве дополнительных силовых элементов на сердечник накладываются стеклонити, а поверх внешняя оболочка. Плотная труба защищает кабель от возможных механических повреждений. В последнее время, популярное направление задувка микротрубок в канализацию. Для микротрубок был разработан микрокабель, где нет дополнительной защиты, кроме внешней оболочки. Такой вариант меньше по размеру (кстати, в этом варианте возможно использование ОВ с уменьшенным диаметром, 200-микронное волокно SMF-28® Ultra 200, чтобы также уменьшить диаметр модулей в ОК).

Рис. 2 ОК для задувки в трубы

Оптический кабель для прокладки в кабельной канализации

При прокладке в кабельной канализации существует необходимость защиты кабеля от грызунов. Поэтому в конструкции кабеля предусмотрена броня в виде стальной гофрированной ленты, проволочной брони или стеклонитей (рис.3). Существуют варианты как с промежуточной оболочкой, так и без неё. Возможно использование в конструкции ОК двух дополнительных стальных проволок, выполняющих роль силового элемента.

Рис. 3 ОК для кабельной канализации

Оптический кабель для прокладки в грунт

Самый суровый вариант прокладки кабеля — непосредственно в грунт без какой-либо дополнительной защиты (рис 4). Оптические кабели в своей конструкции имеют броню в виде стальной оцинкованной или канатной проволоки, одного либо двух повивов, в зависимости от требуемых характеристик. Обеспечивается защита как от поперечного сдавливания, так и от растягивающих нагрузок.

Рис. 4 ОК для прокладки в грунт (проволочная броня)

Когда необходим кабель с похожими характеристиками, но при этом полностью диэлектрический, то в конструкции вместо проволоки используется броня из стеклопластиковых прутков (рис. 5).

Рис. 5 ОК для прокладки в грунт (диэлектрический)

Подводный оптический кабель

Подводный оптоволоконный кабель (рис. 6) необходим для прокладки на морских участках (прибрежных шельфовых и глубоководных), в том числе во все типы грунтов, включая скальные и подверженные мерзлотным деформациям, в болота, на переходах через судоходные реки и другие водные преграды, в кабельную канализацию, трубы, блоки, лотки, тоннели, эстакады, мосты, коллекторы.

Рис. 6 Подводный оптический кабель

Конструкция такого кабеля имеет дополнительную защиту от проникновения воды в виде алюмополимерной ленты.

Оптический кабель для подвеса

Самый распространённый метод строительства ВОЛС на сегодняшний день. Кабель должен выдерживать растягивающие нагрузки по всей своей длине. Оптические кабели для подвеса бывают по своей конструкции типа «8» (рис. 7, 8) и круглыми (рис. 9).

Оптические кабели типа «8» имеют в своей конструкции металлический (рис. 7) либо стеклопластиковый трос (рис. 8). Кабель со стеклопластиковым тросом полностью диэлектрический (рис. 8).

Рис. 7 ОК для подвеса (с выносным силовым элементом, металлический трос)

Постепенно телеком-операторы переходят на круглый самонесущий оптический кабель (рис. 9) в виду некоторых недостатков кабеля типа «8». Более подробно про недостатки можно прочитать в статье про основные принципы подбора магистральных оптических кабелей.

Рис. 8 ОК для подвеса (с выносным силовым элементом, стеклопластиковый трос)

Подвесной самонесущий кабель или оптический кабель самонесущий неметаллический (ОКСН). Возможны исполнения данного кабеля как на арамидных нитях, так и на стеклонитях. Кабель на арамидных нитях меньше в диаметре и легче в сравнении со стеклонитями. Также у арамидных нитей двухкратный запас прочности на разрыв по отношению к максимально допустимым нагрузкам. Самонесущий кабель на арамидных нитях аттестован к применению на объектах ОАО «ФСК ЕЭС России» и ОАО «Холдинг МРСК», на стеклонитях — запрещен.

Читайте подробнее про применение и особенности монтажа кабеля ОКСН.

Рис. 9. Подвесной самонесущий ОК

Дроп-кабель

Популярный тип подвесного самонесущего оптического кабеля в виду массового строительства сетей GPON в малоэтажном и сельском сегменте (рис. 10). Смотрите подробнее про типы дроп-кабеля.

Рис. 10. Дроп-кабель

Внутриобъектовый оптический кабель

Данный кабель прокладывается внутри помещений, поэтому конструкция очень простая (рис. 11). Чаще всего кабели не содержат в себе гидрофобный заполнитель и потому полностью сухие.

Рис. 11 Внутриобъектовый ОК

Каждый из типов ОК подбирается под условия проекта, т. к. у кабелей свои особенности при прокладке и монтаже.

Оптический кабель, встроенный в грозозащитный трос (ОКГТ)

Это отдельная категория оптических кабелей, которые применяются на воздушных линиях электропередачи напряжением 35 кВ и выше (рис. 12). Конструкции ОКГТ полностью металлические.

Рис. 12 Грозотрос/ОКГТ

В зависимости от требуемых технических характеристик, ОКГТ может быть разного исполнения в конструкции сердечника:

1. ОКГТ-Ц — оптический кабель, встроенный в грозозащитный трос с центральным модулем;
2. ОКГТ-Ц-А — оптический кабель, встроенный в грозозащитный трос с центральным модулем, плакированным аллюминием;
3. ОКГТ-С — оптический кабель, встроенный в грозозащитный трос с оптическим модулем в повиве.

Если использовать ОКФП (оптический кабель, встроенный в фазный провод), то получим продукт «два в одном»: передачу электрической энергии и линию волоконно-оптического кабеля связи. Подробнее про ОКФП читайте в нашей статье.

С помощью конструкций ОКГТ и ОКФП можно проводить мониторинг ЛЭП.

Там, где линия связи уже проложена и требуется защита от ударов молнии применяется ГТК — грозозащитный трос коррозионностойкий.

Огнестойкий и пожаробезопасный ОК

Если важна работоспособность ВОЛС даже при возможном воздействии на неё открытого пламени (при времени воздействия огня до 180 минут), используют огнестойкий и пожаробезопасный оптический кабель (рис. 13).

Рис. 13 Огнестойкий и пожаробезопасный ОК

Оптические кабели-датчики

Данные типы кабелей используются в нефтегазовой отрасли, а также для распределенного мониторинга промышленных и гражданских объектов. Подробнее с конструкциями и сферами применения можно ознакомиться на сайте специальных кабелей Инкаб.

Заключение

Выбор оптического кабеля всегда был делом непростым. Особенно сейчас, когда на рынке есть многообразие различных типов и конструкций. Можно выбрать и проложить самый дорогой и самый надежный в плане защиты от всех внешних факторов (влага, грызуны и т. д.) оптический кабель, но в процессе строительства ответсвенность за работоспособность всей ВОЛС ложится на плечи специалистов-монтажников. Даже одна некорректно смонтированная муфта через некоторое время начнёт отрицательно влиять на характеристики всей ВОЛС.

Учебный центр ВОЛС.Эксперт проводит обучение специалистов отрасли связи. Мы обучаем самым современным технологиям проектирования, строительства, монтажа и измерений волоконно-оптических линий связи.

Посмотреть все доступные курсы

преимущества, применение, назначение – ТД Сокол™

• today
• remove_red_eye 8327 просмотры

Содержание:

1. Основные виды проводов и кабелей
2. Маркировка силовых кабелей
3. Основные отличия кабеля от провода
4. Все виды силовых кабелей
5. Типы электрических кабелей и проводов

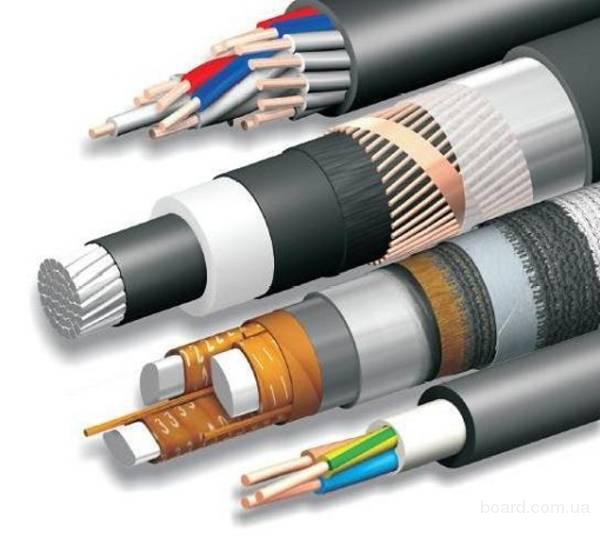

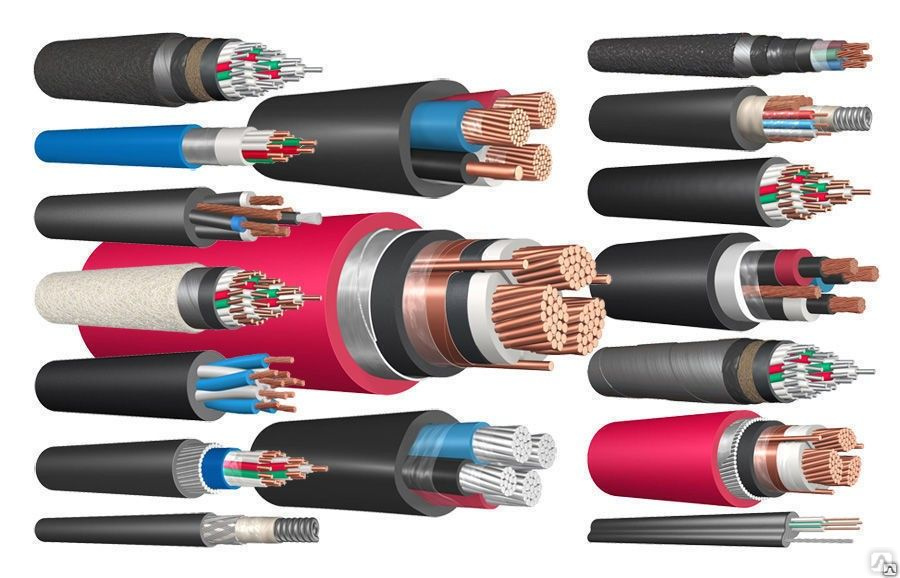

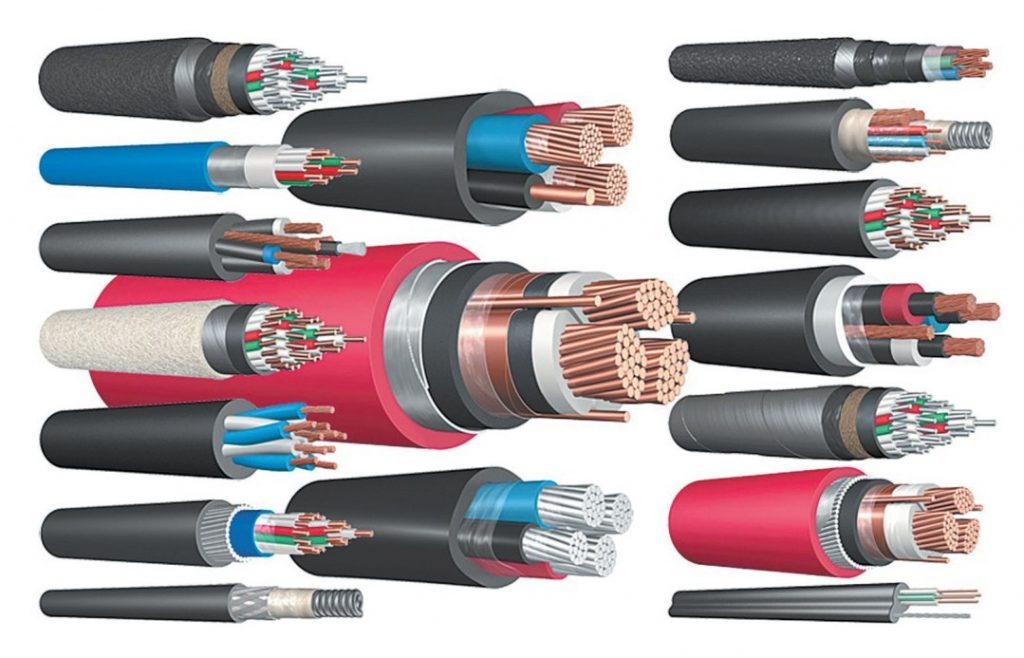

Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике. Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

• электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
• монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
• телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
• силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
• сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;

• телефонные;
• антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;

• оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
• акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

---

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

---

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

• состав жил, изоляции;
• предназначение;
• общее число и диаметр сечения;
• наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

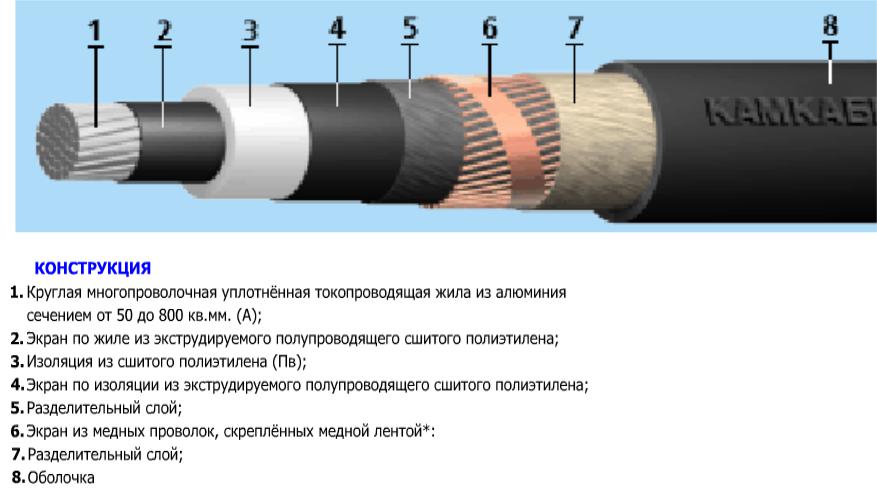

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

• ВВГ;
• КГ;
• ВББШв;
• светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

• АВВГ. Отличается наличием алюминиевых однопроволочных жил;
• ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
• ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
• ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

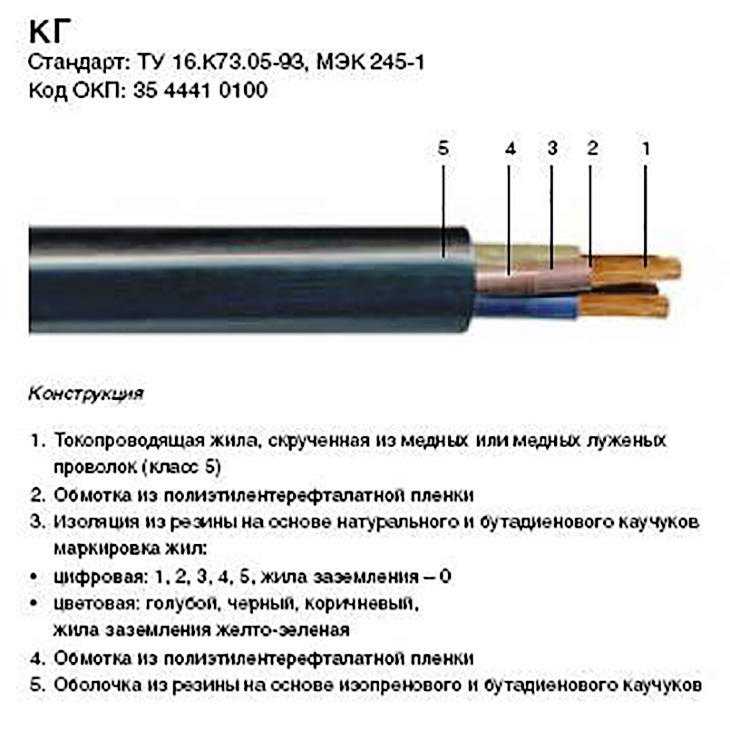

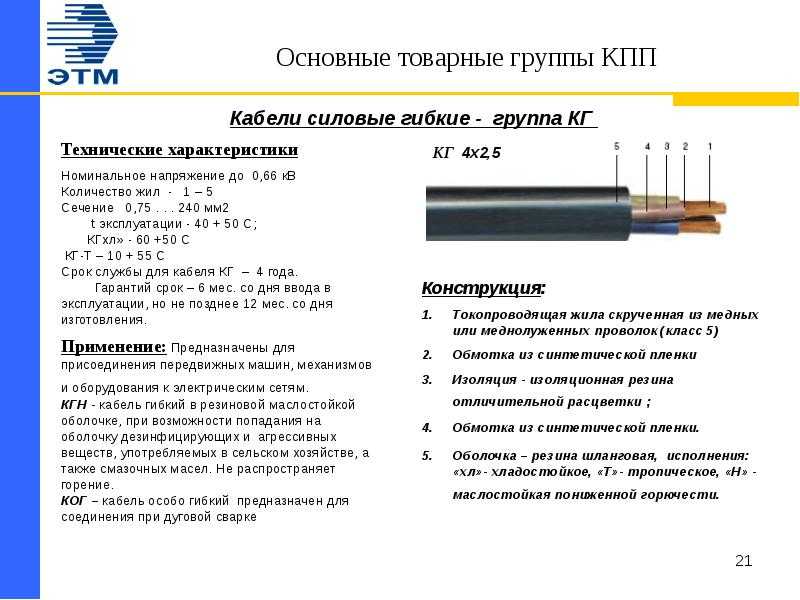

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

• наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
• люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

• медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

• алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;

• одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

• многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.


---

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

---

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Виды кабелей — презентация на Slide-Share.ru 🎓

1

Первый слайд презентации: Виды кабелей

Выполнила: студентка гр. 3-АТ-76 Лобакова Элеонора Алексеевна.

Изображение слайда

2

Слайд 2: Кабель – это конструкция из оного или нескольких изолированных друг от друга проводников (жил). Кроме жил и изоляции кабель может содержать экран, сердечник, стальную или проволочную броню, металлическую оболочку, внешнюю оболочку

Изображение слайда

3

Слайд 3

Сердечник; Оболочка; Броневой покров. Рис.1

Изображение слайда

4

Слайд 4

Кабели подразделяются на: Силовые кабели Кабеля ВВ Г Кабеля NYM Кабеля СИП Кабеля ВББШв

Изображение слайда

5

Слайд 5

Силовой кабель. Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля…Для удобства силовые кабели можно классифицировать по ряду признаков.

Изображение слайда

6

Слайд 6

Одним из наиболее востребованных и универсальных с учётом своих технических показателей является силовой кабель ВВГ. Он представляет собой проводник с одной либо несколькими жилами, имеющий большое сечение. Силовые кабеля данной марки могут проводить большие токи, поэтому к изоляции жил предъявляются повышенные требования Кабель ВВГ. В – присутствует ПВХ изоляция жил; В – предусмотрена ПВХ изоляция оболочки; Г – защита отсутствует

Изображение слайда

7

Слайд 7

Кабеля NYM. Кабель NYM (NUM) – провод предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением до 660В. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель необходимо защищать. 1 – токоведущая жила, которая выполнена из меди 2 – изоляция проводников, изготавливается из поливинилхлорид 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины 4 – наружная оболочка, выполнена из листового пластика

Изображение слайда

8

Слайд 8

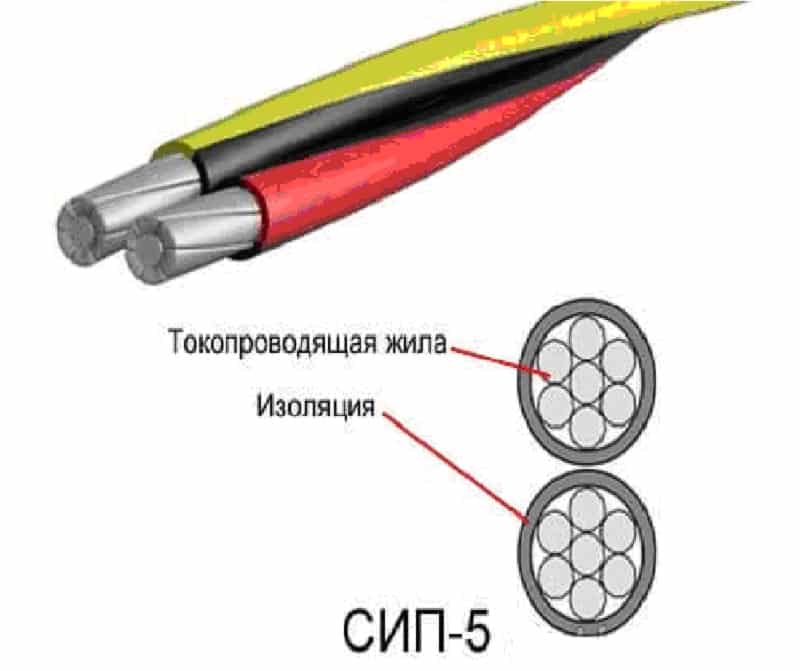

Кабеля СИП. С – самонесущий; И – изолированный ; П – провод. Самонесущие изолированные провода или сокращенно «СИП», предназначают для воздушных линий передачи энергии. Главной его особенностью является, то что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности.

Изображение слайда

9

Слайд 9

Кабеля ВББШв. ВБбШв — это силовой бронированный лентами кабель, с медной жилой, изоляцией и защитным шлангом из ПВХ. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент. В — изоляция из ПВХ пластиката Б — броня из стальных оцинкованных лент б — без подушки под броней; Шв — выпрессованный ПВХ защитный шланг

Изображение слайда

10

Слайд 10

Классификация Кабели классифицируют по: Назначению Области применения Роду изоляции Способу прокладки Конструкции жил Материалу

Изображение слайда

11

Слайд 11

Классификация кабелей связи По назначению кабели связи делят на: Магистральные междугородние общего назначения Железнодорожные магистральные кабели связи Кабели местной телефонной связи Кабели связи для соединительных линий и вставок Кабели зоновой и сельской связи Станционные и распределительные кабели

Изображение слайда

12

Слайд 12: Классификация по условиям прокладки

По условиям прокладки и эксплуатации кабели делят на: Подземные Подводные Подвесные

Изображение слайда

13

Слайд 13: По конструкции и взаиморасположению проводников кабели делят на:

Симметричные (Состоят из одинаковых в конструктивном и электрическом отношении проводников) Коаксиальные По виду защитноброневых покровов кабели делятся на: Кабели с ленточной броней; Кабели с проволочной броней; Джутовым или пластмассовым покровом

Изображение слайда

14

Слайд 14: По скрутке жил в группы бывают:

Двойная парная Парная — Кабели с парной скруткой Звездная — Кабели с четвёрочной (звездной) скруткой

Изображение слайда

15

Слайд 15

Маркировка кабелей КМ – коаксиальные магистральные; МК – симметричные магистральные; ТЗ – симметричные низкочастотные магистральной связи; Т – телефонные местной связи; О – оптические

Изображение слайда

16

Слайд 16: Изоляция жил Лучшей изоляцией считается та, в которой много воздуха

В основном используют следующую изоляцию: Воздушно-бумажную ( трубчато -бумажную) Кордельно-полистирольную Кордельно-трубчатую (полиэтиленовая трубка поверх корделя ) Кардельно -бумажную

Изображение слайда

17

Слайд 17

— Сплошную пластмассовую — Пористо-бумажную — Пористо-полиэтиленовую — Баллонную из толстенной пластмассовой трубки Изоляция жил (продолжение)

Изображение слайда

18

Слайд 18

— Балонно-кордельную ; — Шайбовую.

Изображение слайда

19

Последний слайд презентации: Виды кабелей

Скрутки жил. — Парная — Звездная (четверочная) — Двойная парная — Двойная звезда — Восьмеркой

Изображение слайда

Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

• UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
• FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
• STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
• SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
• U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
• SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

• AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
• моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
• диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
• количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
• оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

• PVC — ПВХ-пластиката. Для внутреннего применения.
• PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
• PE — полиэтилен. Для внешней прокладки.
• FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
• LS — Low Smoke пониженное дымовыделение при горении.
• ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
• B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
• C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

• Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
• Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
• Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категория	Частоты, МГц	Примечание	Описание
Cat.1	0,1(0,4?)	Телефонные и старые модемные линии	1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat. 2	1(4?)	Старые терминалы (такие как IBM 3270)	2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3	16	10BASE-T, 100BASE-T4 Ethernet	4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4	20	token ring, сейчас не используется	Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре. .
Cat.5	100	100BASE-TX Ethernet (LAN, ATM,CDDI)	4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e	100	1000Base-T	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6	250	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a	500	Gigabit Ethernet (10GBASE-T Ethernet)	Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
Cat.7	600	Gigabit Ethernet (10GBASE-T Ethernet)	Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a	до 1200	Gigabit Ethernet (40GbE, 100GbE)	Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Типы кабелей управления и связи

Кабели управления

Кабели управления используются для соединения измерительных трансформаторов, катушек автоматических выключателей и контакторов, переключателей управления, счетчиков, устройств защиты и другого контрольно-измерительного оборудования.

Кабели управления имеют жилы из меди , изоляцию и внешнюю оболочку из ПВХ и могут иметь до 150 жил .

Каждая жила обозначена своим цветом или номером на изоляции.

Во избежание электромагнитных помех , вызываемых силовыми кабелями, проложенными рядом с кабелями управления , могут быть экранированы .

Рисунок 1. Кабели управления

• Читайте также: Выбор системы электропроводки и типов кабелей, используемых во внутренней электропроводке

Кабели связи

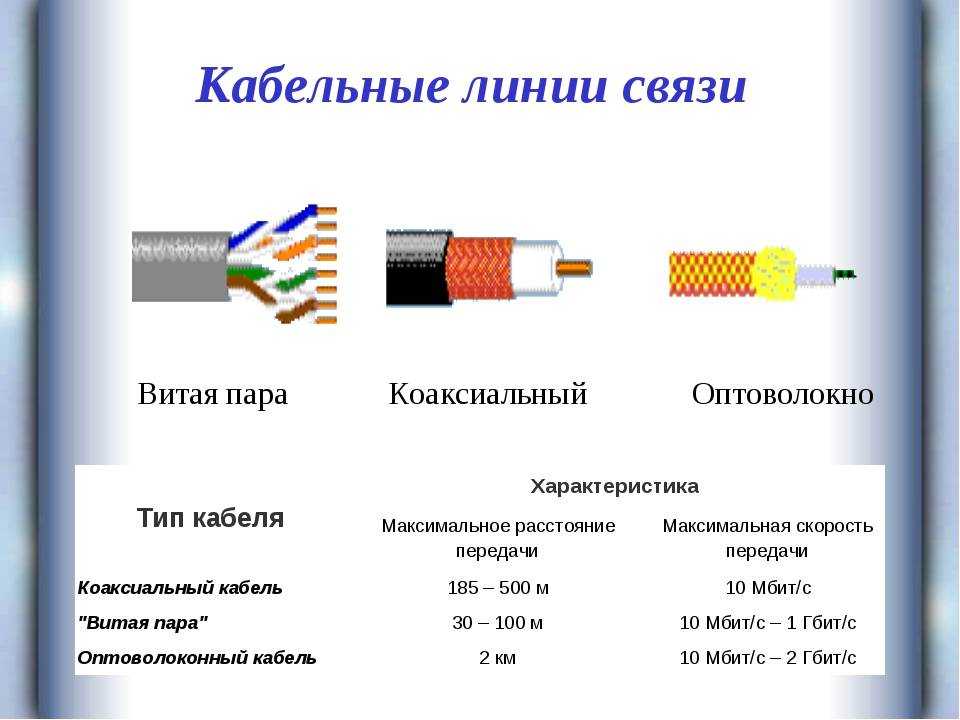

Кабели связи используются для передачи данных, голоса и изображений, например Системы видеонаблюдения .

Первым типом кабелей, используемых для этих целей, были коаксиальные кабели .

Коаксиальные кабели имеют внутренний проводник, окруженный трубчатым изолирующим слоем, окруженным трубчатым проводящим экраном, как показано на рис. 2 .

Рисунок 2. Коаксиальный кабель. Рисунок 3. Конструкция коаксиального кабеля.

Современные технологии требуют использования кабелей с медными жилами, организованными в виде витая пара , с изоляцией и наружной оболочкой из полиуретана .

Распространенные типы:

• UTP (неэкранированные витые пары) – наиболее часто используемые.
• STP (экранированные витые пары).
• FTP (фольгированные витые пары).

Кабели этого типа обычно изготавливаются с витыми парами, каждая жила имеет общий диаметр 0,5 мм (обозначение кабеля : UTP / STP / FTP N x 2 x 0,5 , « N » — количество пар), и они используются, когда длина меньше 100 м .

Кабели связи этого типа классифицируются по категориям ( Cat ) в соответствии с характеристиками перекрестных помех и « системного шума ».

• Читайте также: Как найти неисправности в кабелях? Неисправности кабеля, типы и причины

Категории определяются в соответствии с IEEE (Институт инженеров по электротехнике и электронике) стандарты и Стандарт EIA/TIA 568B ( EIA : Альянс электронной промышленности — США; TIA : Ассоциация телекоммуникационной промышленности2 — США).

В настоящее время самой последней категорией является Cat 6 , которая обеспечивает производительность до 250 МГц и подходит для 10BASE-T10, 100BASE-TX (Fast Ethernet), 1000BASE-T/1000BASE-TX1 (Gigabit Ethernet) и 10GBASE-T10 (10-гигабитный Ethernet).

Каждая пара идентифицируется по цвету, и проводники каждой пары имеют изоляцию того же цвета, что и пара, и изоляцию того же цвета, что и пара, но белого цвета, как показано на рис. 3 .



Рис. 4. Кабель UTP

См. также: Защита фидера кабелей и типы неисправностей, причины и дифференциальная защита

Если расстояние превышает 100 м , необходимо использовать оптоволоконный кабель .

Волоконно-оптический кабель содержит одно или несколько оптических волокон.

Оптоволоконные элементы обычно по отдельности покрыты пластиковыми слоями и помещены в защитную трубку, подходящую для среды, в которой будет проложен кабель.

Пример можно увидеть в Рисунок 4 .



Рисунок 5 – Волоконно-оптический кабель

Читайте также: Подводные кабели – Конструкция, характеристики, прокладка кабелей и соединения

Оптическое волокно состоит из сердцевины и слоя оболочки; оболочка обычно покрывается слоем акрилата , полимера или полиимида , для защиты волокна от повреждений.

Современные кабели имеют самые разные оболочки и броню, предназначенные для таких применений, как прямое прокладывание в траншеях, двойное использование в качестве линий электропередач (передача данных по проводнику, который одновременно используется для передачи или распределения электроэнергии переменного тока), известный процесс как PLC (носитель линии электропередачи), установка в кабелепроводе, крепление к столбам антенны, установка на подводной лодке и установка на мощеных улицах.

В электрических сетях передачи и распределения волоконно-оптические кабели используются для связи между Центрами управления и системами защиты .

Сращивание, соединение и заделка кабелей витой пары и оптоволоконных кабелей требует обученного, специализированного и сертифицированного персонала.

Читайте также: Ферритовый шарик: крошечный цилиндр в силовых шнурах и кабелях. Почему?

Об авторе: Мануэль Болотинья

— Степень лиценциата в области электротехники — Энергетика и энергетические системы (1974 — Instituto Superior Técnico/Лиссабонский университет)
— Степень магистра в области электротехники и вычислительной техники (2017 — Faculdade de Ciências e Tecnologia/ Nova University of Lisbon)
– Старший консультант по подстанциям и энергосистемам; Профессиональный инструктор

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Глава 4: Кабели

Что такое сетевой кабель?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других сетях будут использоваться различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для разработки успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

• Кабель с неэкранированной витой парой (UTP)
• Кабель с экранированной витой парой (STP)
• Коаксиальный кабель
• Волоконно-оптический кабель
• Руководства по установке кабелей
• беспроводных локальных сетей
• Кабель с неэкранированной витой парой (UTP)

Витая пара бывает двух видов: экранированная и неэкранированная. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств. Чем туже скручивание, тем выше поддерживаемая скорость передачи и выше стоимость фута. EIA/TIA (Ассоциация электронной промышленности/Ассоциация телекоммуникационной промышленности) установила стандарты UTP и классифицировала шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Категория	Скорость	Использовать
1	1 Мбит/с	Только голос (телефонный провод)
2	4 Мбит/с	LocalTalk и телефон (используется редко)
3	16 Мбит/с	10BaseT Ethernet
4	20 Мбит/с	Token Ring (используется редко)
5	100 Мбит/с (2 пары)	100BaseT Ethernet
	1000 Мбит/с (4 пары)	Гигабитный Ethernet
5е	1000 Мбит/с	Гигабитный Ethernet
6	10 000 Мбит/с	Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартным разъемом для неэкранированной витой пары является разъем RJ-45. Это пластиковый разъем, похожий на большой телефонный разъем (см. рис. 2). Слот позволяет вставлять RJ-45 только одним способом. RJ расшифровывается как Registered Jack, подразумевая, что разъем соответствует стандарту, заимствованному из телефонной индустрии. Этот стандарт определяет, какой провод подходит к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиочастотным и электрическим помехам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. д.). Если вы должны разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальную длину кабелей.

Кабель с экранированной витой парой доступен в трех различных конфигурациях:

1. Каждая пара проводов индивидуально экранирована фольгой.
2. Внутри оболочки имеется экран из фольги или оплетки, покрывающий все провода (группой).
3. Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (так называемая витая пара с двойным экраном).

Коаксиальный кабель имеет один медный проводник в центре. Слой пластика обеспечивает изоляцию между центральным проводником и плетеным металлическим экраном (см. рис. 3). Металлический экран помогает блокировать любые внешние помехи от флуоресцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Несмотря на сложность прокладки коаксиального кабеля, он обладает высокой устойчивостью к помехам. Кроме того, он может поддерживать большую длину кабеля между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей — толстые коаксиальные и тонкие коаксиальные.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к спецификациям тонкого коаксиального кабеля, передающего сигналы Ethernet. Цифра 2 означает, что приблизительная максимальная длина сегмента составляет 200 метров. На самом деле максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейными шинами.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, передающего сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую оболочку, предотвращающую попадание влаги на центральный проводник. Это делает толстый коаксиальный кабель отличным выбором при использовании длинных кабелей в сети линейных шин. Одним из недостатков толстого коаксиала является то, что он плохо гнется и его сложно установить.

Соединители коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC) (см. рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, бочкообразный разъем и терминатор. Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с вашей сетью, всегда используйте разъемы BNC, которые обжимают, а не накручивают кабель.

Рис. 4. Разъем BNC

Волоконно-оптический кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов (см. рис. 5). Он передает свет, а не электронные сигналы, устраняя проблему электрических помех. Это делает его идеальным для определенных сред с большим количеством электрических помех. Это также сделало его стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель имеет возможность передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также имеет возможность передавать информацию на гораздо более высоких скоростях. Эта способность расширяет коммуникационные возможности, включая такие услуги, как видеоконференции и интерактивные услуги. Стоимость оптоволоконного кабеля сопоставима с медным кабелем; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, передающего сигналы Ethernet.

Центральная жила оптоволоконных кабелей изготавливается из стеклянных или пластиковых волокон (см. рис. 5). Затем пластиковое покрытие смягчает центр волокна, а кевларовое волокно помогает укрепить кабели и предотвратить их поломку. Наружная изолирующая оболочка из тефлона или ПВХ.

Рис. 5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают высокую пропускную способность на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но это дороже.

Технические характеристики	Тип кабеля
10BaseT	неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	неэкранированная витая пара
100BaseFX	Оптоволокно
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	неэкранированная витая пара
1000BaseFX	Оптоволокно
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем вам нужно. Оставьте много слабины.
• Проверяйте каждую часть сети по мере ее установки. Даже если он совершенно новый, у него могут быть проблемы, которые потом будет сложно изолировать.
• Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
• Если необходимо проложить кабель по полу, накройте кабель кабельными протекторами.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы скрепить кабели вместе в одном месте.

Все больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, лучи инфракрасного света или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик/антенну для отправки и получения данных. Информация передается между приемопередатчиками, как если бы они были физически связаны. Для более дальних расстояний беспроводная связь также может осуществляться с помощью технологии сотовой связи, микроволновой передачи или спутниковой связи.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где прокладка кабелей может быть затруднена или невозможна.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание. Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть открытая прямая линия. Если человек находится в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такие препятствия могут замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это широковещательная передача инфракрасных сигналов, рассылаемых в нескольких направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигают приемника. Сетевые коммуникации с помощью лазера практически аналогичны инфракрасным сетям прямой видимости.

Беспроводные стандарты и скорости

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось (и будет продолжать появляться) множество вариаций. Сети Wi-Fi используют протокол Ethernet.

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит/с	150 футов
802.11b	11 Мбит/с	300 футов
802. 11g	54 Мбит/с	300 футов
802.11n	100 Мбит/с	300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Наибольшая уязвимость сети заключается в том, что мошеннические машины могут «заглянуть» в радиосвязь. Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью нужных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и/или или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы минимизировать возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ О ШИФРОВАНИИ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легкодоступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (WiFi Protected Access версии 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифров может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны при использовании конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного использования беспроводной сети используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.

Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы смешанного регистра, длиной не менее 14 символов).

Изоляция.

Используйте беспроводной маршрутизатор, который помещает все беспроводные соединения в подсеть, независимую от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID.

Каждая точка доступа имеет идентификатор набора служб (SSID), который по умолчанию передается на клиентские устройства, чтобы можно было найти точку доступа. Отключив эту функцию, стандартное клиентское программное обеспечение для подключения не сможет «увидеть» точку доступа. Тем не менее, обсуждавшиеся ранее программы для наблюдения могут легко найти эти точки доступа, так что само по себе это не более чем скрывает имя точки доступа от случайных пользователей беспроводной связи.

Преимущества беспроводных сетей:

• Мобильность. С помощью портативного компьютера или мобильного устройства доступ может быть доступен на всей территории школы, в торговом центре, в самолете и т. д. Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая настройка. Если на вашем компьютере есть беспроводной адаптер, найти беспроводную сеть можно так же просто, как нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключитесь к сетям в пределах досягаемости.
• Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость. Добавление новых компьютеров в беспроводную сеть так же просто, как включение компьютера (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — Будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к сети, входящий и исходящий из вашей беспроводной сети.
• Помехи. Поскольку в беспроводных сетях для передачи используются радиосигналы и аналогичные методы, они чувствительны к помехам от источников света и электронных устройств.
• Нестабильные соединения. Сколько раз вы слышите сообщение «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и/или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как соединения по выделенному кабелю.
• Скорость — Улучшается скорость передачи данных в беспроводных сетях; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную связь только для доступа в Интернет, фактическое интернет-соединение для вашего дома или школы, как правило, медленнее, чем беспроводные сетевые устройства, поэтому это соединение является узким местом. Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Типы и спецификации сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Ознакомьтесь со спецификациями, стандартами и особенностями коаксиального кабеля, кабеля с витой парой и оптоволоконного кабеля.

Для соединения двух или более компьютеров или сетевых устройств в сеть используются сетевые кабели. Существует три типа сетевых кабелей; коаксиальный, витая пара и оптоволокно.

Коаксиальный кабель

Этот кабель содержит проводник, изолятор, оплетку и оболочку. Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает проводник.

На следующем рисунке показаны эти компоненты.

Оболочка

Это внешний слой коаксиального кабеля. Защищает кабель от физического повреждения.

Плетеный экран

Этот экран защищает сигналы от внешних помех и помех. Этот щит сделан из того же металла, что и ядро.

Изоляция

Изоляция защищает сердцевину. Он также отделяет сердечник от плетеного экрана. Поскольку и в сердечнике, и в оплетке используется один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

Проводник передает электромагнитные сигналы. В зависимости от проводника коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

A одножильный 9В коаксиальном кабеле 0562 используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил. На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общего назначения. Они использовались еще до появления компьютерных сетей. Они все еще используются, даже если их использование в компьютерных сетях полностью прекращено.

В начале развития компьютерных сетей, когда не было выделенных мультимедийных кабелей для компьютерных сетей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за своей низкой стоимости и долговечности коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для создания компьютерных сетей любого типа.

Технические характеристики коаксиальных кабелей

Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый в изоляции, были созданы сотни спецификаций для определения характеристик коаксиальных кабелей.

Из этих спецификаций лишь немногие использовались в компьютерных сетях. В следующей таблице они перечислены.

Type	Ohms	AWG	Conductor	Description
RG-6	75	18	Solid copper	Used in cable network to предоставлять услуги кабельного Интернета и кабельного телевидения на большие расстояния.
RG-8	50	10	Твердая медь	Использовалась в первых компьютерных сетях. Этот кабель использовался в качестве магистрального кабеля в шинной топологии. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58	50	24	Несколько тонких медных жил	Этот кабель тоньше, его легче обрабатывать и устанавливать, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем. В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59	75	20 — 22	Сплошная медь	Используется в кабельных сетях для обеспечения связи на короткие расстояния.

• Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых в экранирующих и проводящих жилах.
• RG расшифровывается как Radio Guide. Коаксиальный кабель в основном использует радиочастоты для передачи.
• Импеданс — это сопротивление, управляющее сигналами. Выражается в омах.
• AWG расшифровывается как American Wire Gauge. Он используется для измерения размера ядра. Чем больше размер AWG, тем меньше диаметр жилы.

Витая пара

Витая пара была в первую очередь разработана для компьютерных сетей. Этот кабель также известен как кабель Ethernet . Почти все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветовой маркировкой. Каждые два провода скручены друг вокруг друга, образуя пару. Обычно таких пар четыре. Каждая пара состоит из одного сплошного и одного зачищенного цветного провода. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым цветом.

В зависимости от того, как зачищены пары в пластиковой оболочке, существует два типа кабеля с витой парой; УТП и СТП.

В кабеле UTP ( Неэкранированная витая пара ) все пары заключены в единую пластиковую оболочку.

В кабеле STP ( Экранированная витая пара ) каждая пара обернута дополнительным металлическим экраном, затем все пары обернуты в единую наружную пластиковую оболочку.

Сходства и различия кабелей STP и UTP

• И STP, и UTP могут передавать данные на скоростях 10 Мбит/с, 100 Мбит/с, 1 Гбит/с и 10 Гбит/с.
• Поскольку кабель STP содержит больше материалов, он дороже, чем кабель UTP.
• Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
• Оба кабеля могут поддерживать до 1024 узлов в каждом сегменте.
• Кабель STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
• Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.

На следующем рисунке показаны кабели витой пары обоих типов.

Чтобы узнать, как кабели с витой парой используются в сети LAN, вы можете ознакомиться со следующим учебным пособием.

Витая пара

В этом руководстве объясняется, как работает кабель витая пара и как он используется для подключения различных сетевых устройств в сети.

TIA/EIA определяет стандарты для кабелей с витой парой. Первые стандарты были выпущены в 1991, известный как TIA/EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки в области средств передачи.

Стандарт TIA/EIA 568 делит кабель с витой парой на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабелей с витой парой.

Категория/имя кабеля	Максимальная поддерживаемая скорость	Полоса пропускания/поддерживаемая скорость передачи сигналов	Ethernet Standard	Описание
CAT 1	1 МБ / с	1MHZ	. Этот кабель использовался в телефонной сети для передачи голоса.
Кат. 2	4 Мбит/с	10 МГц	Token Ring	Этот кабель и все остальные кабели имеют как минимум 8 проводов (4 пары). Этот кабель использовался в сети Token Ring.
Cat 3	10 Мбит/с	16 МГц	10BASE-T Ethernet	Это первый кабель Ethernet, использовавшийся в локальных сетях.
Кат. 4	20 Мбит/с	20 МГц	Token Ring	Этот кабель использовался в современных сетях Token Ring.
Cat 5	100 Мбит/с	100 МГц	100BASE-T Ethernet	Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e	1000 Мбит/с	100 МГц	1000BASE-T Ethernet	Этот кабель/категория является минимальным требованием для всех современных сетей LAN.
Cat 6	10 Гбит/с	250 МГц	10GBASE-T Ethernet	В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой. Также используется огнеупорная пластиковая оболочка.
Категория 6a	10 Гбит/с	500 МГц	10GBASE-T Ethernet	Этот кабель уменьшает затухание и перекрестные помехи. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Кат. 7	10 Гбит/с	600 МГц	Еще не разработан	Этот кабель закладывает основу для дальнейшего развития. В этом кабеле используется несколько витых пар, и каждая пара защищена пластиковой оболочкой.

• Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
• Cat 7 по-прежнему является новой технологией и редко используется.
• Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из жилы, оболочки, буфера и оболочки. Ядро состоит из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния. Сердцевина завернута в оболочку; обшивка завернута в буфер, а буфер завернут в кожух.

• Ядро передает сигналы данных в виде света.
• Оболочка отражает свет обратно к сердцевине.
• Буфер защищает свет от утечки.
• Оболочка защищает кабель от физических повреждений.

Волоконно-оптический кабель полностью устойчив к электромагнитным и радиочастотным помехам. Этот кабель может передавать данные на большие расстояния с максимальной скоростью. Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит/с.

Оптоволокно использует свет для передачи данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа оптоволоконного кабеля; СМФ и ММФ.

Оптический кабель SMF (одномодовое волокно)

Этот кабель передает только один луч света. Это более надежно и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF. Этот кабель использует лазер в качестве источника света и передает свет с длиной волны 1300 или 1550 нанометров.

Оптический кабель MMF (многомодовое волокно)

Этот кабель передает несколько лучей света. Из-за нескольких лучей по этому кабелю передается гораздо больше данных, чем по кабелю SMF. Этот кабель используется для более коротких расстояний. Этот кабель использует светодиод в качестве источника света и передает свет с длиной волны 850 или 1300 нанометров.

Это все для этого урока. Если вам понравился этот урок, поделитесь им с друзьями в своих любимых социальных сетях и подпишитесь на наш канал YouTube.

Купить КАБЕЛЬ ДЛЯ КОМПЬЮТЕРА И ПЕРЕДАЧИ ДАННЫХ Онлайн по лучшей цене в NNC.

• ТЕЛЕФОННЫЙ КАБЕЛЬ ДЛЯ ПЕРЕДАЧИ ДАННЫХ КАТЕГОРИИ 3

  ТЕЛЕФОННЫЙ КАБЕЛЬ ДЛЯ ПЕРЕДАЧИ ДАННЫХ, КАТЕГОРИЯ 3, ПВХ

• Высокопроизводительный кабель для передачи данных из твердой обожженной меди низшего напряжения CAT6E

  Низковольтный CAT6E Твердый голый медный высокопроизводительный кабель для передачи данных

• НИЗКОНАПРЯЖЕННЫЙ КАБЕЛЬ ИЗ ОТОЖЖЕННОЙ МЕДИ CAT3 ДЛЯ ВЫСОКОПРОИЗВОДИТЕЛЬНЫХ КАЧЕСТВ

  НИЗКОНАПРЯЖЕННЫЙ КАБЕЛЬ ИЗ ОТОЖЖЕННОЙ МЕДИ CAT3 ВЫСОКОКАЧЕСТВЕННЫЙ КАБЕЛЬ ДЛЯ ПЕРЕДАЧИ ДАННЫХ

• RG CMP/CMR Коаксиальный широковещательный кабель 75 Ом

  RG CMP/CMR Широковещательный коаксиальный кабель 75 Ом

• КАТЕГОРИЯ 6 НЕЭКРАНИРОВАННЫЙ КАБЕЛЬ ВИТАЯ ПАРА

  КАТЕГОРИЯ 6 НЕЭКРАНИРОВАННЫЙ КАБЕЛЬ ВИТАЯ ПАРА

• КАТЕГОРИЯ 5e Усовершенствованный неэкранированный кабель с витой парой

  КАТЕГОРИЯ 5e Усовершенствованный неэкранированный кабель с витой парой

• МНОГОПАРНЫЙ КОММУНИКАЦИОННЫЙ КАБЕЛЬ ТИП CM

  МНОГОПАРНЫЙ СВЯЗНОЙ КАБЕЛЬ ТИП CM

• Многожильный экранированный кабель связи типа CM

  Многожильный экранированный кабель связи типа CM

• ТИП PLTC МНОГОЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ КАБЕЛЬ СВЯЗИ

  ТИП PLTC МНОГОЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ КАБЕЛЬ СВЯЗИ

  909:00

• ТИП CM МНОГОЖИЛЬНЫЙ НЕЭКРАНИРОВАННЫЙ КАБЕЛЬ СВЯЗИ

  МНОГОЖИЛЬНЫЙ НЕЭКРАНИРОВАННЫЙ СВЯЗНОЙ КАБЕЛЬ ТИП CM

• Многожильный экранированный компьютерный кабель типа CMR

  Тип CMR Многожильный экранированный компьютерный кабель из фольги

• МНОГОПАРНЫЙ ИНДИВИДУАЛЬНО ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ ТИП CM

  МНОГОПАРНЫЙ ИНДИВИДУАЛЬНО ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ ТИП CM

• ТИП CMG МНОГОЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ С ФОЛЬГОЙ/ОПЛЕТКОЙ

  ТИП CMG МНОГОЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ С ФОЛЬГОЙ/ОПЛЕТКОЙ

• ТИП CMR МНОГОПАРНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ С ФОЛЬГОЙ/ОПЛЕТКОЙ

  ТИП CMR МНОГОПАРНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ С ФОЛЬГОЙ/ОПЛЕТКОЙ

• МНОГОПАРНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ ТИПА CMR

  ТИП CMR МНОГОПАРНЫЙ ЭКРАНИРОВАННЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ

• ВНЕШНИЙ ТЕЛЕФОННЫЙ КАБЕЛЬ PE89 КАБЕЛЬ ДЛЯ ПРЯМОЙ ПРОКЛАДКИ

  ТЕЛЕФОННЫЙ КАБЕЛЬ ДЛЯ ВНЕШНИХ ЗАВОДОВ PE89 КАБЕЛЬ ДЛЯ ПРЯМОГО ПРОКЛАДЫВАНИЯ

2-2-2-4 проводник дайка квадруплекс алюминиевый подземный сразу захоронение 600В УРД

проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

50″> 3,50 доллара США /FT

Цена продажи

3,50 доллара США /FT Распродажа

4-4-4-4 проводник квадруплекса Талса алюминиевый подземный сразу захоронение 600В УРД

алюминиевый проводник 4-4-4-4 Талса Квадруплекс подземный сразу захоронение 600В УРД

Обычная цена

2,07 доллара США /FT

Цена продажи

2,07 доллара США /FT Распродажа

2-2-4 Проводник Стивенс триплекс алюминиевый подземный сразу захоронение 600В УРД

проводника 2-2-4 Стефенс триплекс алюминиевого подземного прямого захоронения 600В УРД

Обычная цена

04″> 2,04 доллара США /FT

Цена продажи

2,04 доллара США /FT Распродажа

проводник 4/0-4/0-2/0 Sweetbriar триплекс алюминиевый подземный сразу захоронение 600V URD

4/0-4/0-2/0 Триплексный алюминиевый провод Sweetbriar под землей для прямого захоронения 600 В URD

Обычная цена

$5,25 /FT

Цена продажи

$5,25 /FT Распродажа

100-футовый 6/3 подземный питательный кабель UF-B, медь, 600 В

100 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

00″> 405,00 долларов США

Цена продажи

405,00 долларов США /FT Распродажа

100 футов 6/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

100 футов 6/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

Обычная цена

$399,00

Цена продажи

$399,00 /FT Распродажа

2-2-2-4 алюминиевый проводник дайка Quadruplex подземный сразу захоронение 600V URD (сниженная цена футов)

2-2-2-4 алюминиевый проводник дайка Quadruplex подземный прямой захоронение 600V URD (сниженная цена футов)

Обычная цена

50″> $872,50

Цена продажи

$872,50 /FT Распродажа

125′ 6/3 Подземный питательный кабель UF-B Медь 600В

125 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

$505,00

Цена продажи

$505,00 /FT Распродажа

100′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

100′ проводник 2-2-2-4 дайка квадруплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

00″> $350.00

Цена продажи

$350.00 /FT Распродажа

50′ 6/3 Подземный питательный кабель UF-B Медь 600В

50 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

202,50 доллара США

Цена продажи

202,50 доллара США /FT Распродажа

250′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

250′ проводник 2-2-2-4 дайка квадруплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

50″> $872,50

Цена продажи

$872,50 /FT Распродажа

150′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

150′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

$525,00

Цена продажи

$525,00 /FT Распродажа

100-футовый 8/3 подземный питательный кабель UF-B Медь 600В

100 футов 8/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

00″> 329,00 долларов США

Цена продажи

329,00 долларов США /FT Распродажа

250′ 6/3 Подземный питательный кабель UF-B Медь 600В

250 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

1007,50 долларов США

Цена продажи

1007,50 долларов США /FT Распродажа

50 футов 8/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

50 футов 8/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

Обычная цена

50″> $154,50

Цена продажи

$154,50 /FT Распродажа

100-футовый 6/2 подземный питательный кабель UF-B, медь, 600 В

100 футов 6/2 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

$330.00

Цена продажи

$330.00 /FT Распродажа

250-футовый 8/3 подземный питательный кабель UF-B Медь 600В

250 футов 8/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

00″> $820.00

Цена продажи

$820.00 /FT Распродажа

100 футов 8/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

100 футов 8/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

Обычная цена

$309,00

Цена продажи

$309,00 /FT Распродажа

50-ФУТОВЫЙ 2-2-2-4 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

50′ 2-2-2-4 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

Обычная цена

00″> $231,00

Цена продажи

$231,00 /FT Распродажа

100′ 1/0-1/0-1/0-2 Нотр-Дам Quadruplex алюминиевый проводник под землей прямого захоронения 600В URD

100′ 1/0-1/0-1/0-2 Нотр-Дам Quadruplex алюминиевый проводник под землей прямого захоронения 600V URD

Обычная цена

455,00 долларов США

Цена продажи

455,00 долларов США /FT Распродажа

200′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

200′ проводник квадруплекса 2-2-2-4 дайка алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

00″> 700,00 долларов США

Цена продажи

700,00 долларов США /FT Распродажа

50′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

50′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

175,00 долларов США

Цена продажи

175,00 долларов США /FT Распродажа

50-ФУТОВЫЙ 6-6-6-6 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

50′ 6-6-6-6 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

Обычная цена

50″> 129,50 долларов США

Цена продажи

129,50 долларов США /FT Распродажа

50′ 8/3 Подземный питательный кабель UF-B Медь 600В

50 футов 8/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

$164,50

Цена продажи

$164,50 /FT Распродажа

150′ 12/3 Твердый подземный фидерный кабель UF-B Медь 600В

150′ 12/3 Сплошной подземный фидерный кабель UF-B Медь 600 В

Обычная цена

00″> 177,00 долларов США

Цена продажи

177,00 долларов США /FT Распродажа

100′ проводник 6-6-6 Эрскин триплекс алюминиевый подземный сразу захоронение 600В УРД

100′ проводник 6-6-6 Эрскин триплекс алюминиевый подземный прямой захоронение 600В УРД

Обычная цена

$132,00

Цена продажи

$132,00 /FT Распродажа

500′ 10/4 SOOW — ЧЕРНЫЙ 600V

500′ 10/4 SOOW — ЧЕРНЫЙ 600В

Обычная цена

00″> 1325,00 долларов США

Цена продажи

1325,00 долларов США /FT Распродажа

250′ 12/2 Твердый подземный фидерный кабель UF-B Медь 600В

250′ 12/2 Твердый подземный питательный кабель UF-B Медь 600 В

Обычная цена

232,50 доллара США

Цена продажи

232,50 доллара США /FT Распродажа

500′ 12/3 SJOOW — UL/CSA ЧЕРНЫЙ

500′ 12/3 SJOOW — UL/CSA ЧЕРНЫЙ

Обычная цена

00″> 700,00 долларов США

Цена продажи

700,00 долларов США /FT Распродажа

50 футов 4/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

50 футов 4/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

Обычная цена

278,50 долларов США

Цена продажи

278,50 долларов США /FT Распродажа

50 футов 6/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

50 футов 6/3 Heavy Duty Flat W/GRND THW/кабель погружного насоса, медь, 600 В

Обычная цена

50″> 199,50 долларов США

Цена продажи

199,50 долларов США /FT Распродажа

150′ проводник 2-2-2 Рамапо триплекс алюминиевый подземный сразу захоронение 600В УРД

150′ проводник 2-2-2 Рамапо триплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

$373,50

Цена продажи

$373,50 /FT Распродажа

500′ проводник квадруплекса дайка 2-2-2-4 алюминиевый подземный сразу захоронение 600В УРД

500′ проводник квадруплекса 2-2-2-4 дайка алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

00″> 1740,00 долларов США

Цена продажи

1740,00 долларов США /FT Распродажа

1000′ проводник 6-6-6 Эрскин триплекс алюминиевый подземный сразу захоронение 600В УРД

1000′ проводник 6-6-6 Эрскин триплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

1300,00 долларов США

Цена продажи

1300,00 долларов США /FT Распродажа

500′ 12/2 W/GRND NM-B Romex

500′ 12/2 W/GRND NM-B Romex

Обычная цена

00″> $370.00

Цена продажи

$370.00 /FT Распродажа

250′ 12/2 W/GRND NM-B Romex

250′ 12/2 W/GRND NM-B Romex

Обычная цена

185,00 долларов США

Цена продажи

185,00 долларов США /FT Распродажа

100′ 10/2 Твердый подземный питательный кабель UF-B Медь 600В

100′ 10/2 Твердый подземный питательный кабель UF-B Медь 600 В

Обычная цена

00″> 200,00 долларов США

Цена продажи

200,00 долларов США /FT Распродажа

250′ 14/3 W/GRND NM-B Romex

250′ 14/3 W/GRND NM-B Romex

Обычная цена

$182,50

Цена продажи

$182,50 /FT Распродажа

100′ 10/4 SOOW — ЧЕРНЫЙ 600V

100′ 10/4 SOOW — ЧЕРНЫЙ 600В

Обычная цена

00″> $284,00

Цена продажи

$284,00 /FT Распродажа

125′ 6/2 Подземный питательный кабель UF-B Медь 600В

125 футов 6/2 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

412,50 долларов США

Цена продажи

412,50 долларов США /FT Распродажа

100′ 6/3 W/GRND NM-B Romex

100 футов 6/3 W/GRND NM-B Romex

Обычная цена

00″> 445,00 долларов США

Цена продажи

445,00 долларов США /FT Распродажа

150′ 14/2 Твердый подземный питательный кабель UF-B Медь 600В

150′ 14/2 Сплошной подземный фидерный кабель UF-B Медь 600В

Обычная цена

$87.00

Цена продажи

$87.00 /FT Распродажа

1000′ 12/3 SJOOW — UL/CSA ЧЕРНЫЙ

1000′ 12/3 SJOOW — UL/CSA ЧЕРНЫЙ

Обычная цена

00″> 1380,00 долларов США

Цена продажи

1380,00 долларов США /FT Распродажа

100-футовый медный служебный кабель SER 2-2-2-4

100 футов 2-2-2-4 SER Медный служебный кабель

Обычная цена

1050,00 долларов США

Цена продажи

1050,00 долларов США /FT Распродажа

1000 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

1000 футов 6/3 Подземный питательный кабель UF-B Медь 600 В

Обычная цена

00″> 4020,00 долларов США

Цена продажи

4020,00 долларов США /FT Распродажа

500′ 6/3 Подземный питательный кабель UF-B Медь 600В

500 футов 6/3 Подземный фидерный кабель UF-B Медь 600 В

Обычная цена

2015,00 долларов США

Цена продажи

2015,00 долларов США /FT Распродажа

100-ФУТОВЫЙ 2-2-2-4 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

100′ 2-2-2-4 АЛЮМИНИЕВЫЙ КАБЕЛЬ SER

Обычная цена

00″> $462,00

Цена продажи

$462,00 /FT Распродажа

250′ проводник 2-2-2 Рамапо триплекс алюминиевый подземный сразу захоронение 600В УРД

250′ проводник 2-2-2 Рамапо триплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

620,00 долларов США

Цена продажи

620,00 долларов США /FT Распродажа

1000′ проводник 4-4-4-4 квадруплекса Талса алюминиевый подземный сразу захоронение 600В УРД

1000′ проводник 4-4-4-4 Талса квадруплекс алюминиевый подземный прямой захоронение 600В УРД

Обычная цена

00″> 2000 долларов США

Цена продажи

2000 долларов США /FT Распродажа

100′ проводник 4-4-4 Вассар триплекс алюминиевый подземный сразу захоронение 600В УРД

100′ проводник 4-4-4 Вассар триплекс алюминиевый подземный сразу захоронение 600В УРД

Обычная цена

$164,00

Цена продажи

$164,00 /FT Распродажа

Используйте стрелки влево/вправо для перемещения по слайд-шоу или смахивайте влево/вправо при использовании мобильного устройства

Типы кабелей, назначение, преимущества, недостатки, области применения

Кабель представляет собой физический носитель, через который передаются аналоговые и цифровые данные передача состоится.

Содержание

• Типы кабелей
  • Экранированная кабель с витой (STP)
    • Цель
    • Преимущества
    • Disvantages
    • Применение
  • ON Shielde Shielded Sailed Sable Pable)
  .
• Коаксиальный кабель
  • Кабель основной полосы частот
  • Широкополосный кабель
  • Толстая и тонкая сеть
  • Преимущества
  • Недостатки
  • Applications
• Optical Fiber Cable
  • Core
  • Cladding
  • Casing
  • Single Mode
  • Multi-Mode
  • Advantages
  • Disadvantages
  • Applications

While selecting the cable, a учитываются тип передачи данных, цель, преимущества и недостатки.

Типы кабелей

Кабели классифицируются как

• Витая пара
• Коаксиальный кабель
• Оптическое волокно

Витая пара состоит из пар изолированных медных проводов с цветовой кодировкой, один провод передает сигнал, а другой используется для заземления. Каждые два провода скручены друг с другом в пары, заключенные в пластиковую оболочку, каждый провод имеет диаметр от 0,4 мм до 0,8 мм.

Количество пар зависит от типа кабеля. Больше витков на фут в паре проводов, меньше перекрестных помех.

Значение скручивания заключается в том, что оно уменьшает или сводит на нет помехи, такие как шум или перекрестные помехи, вызванные радиочастотными электромагнитными помехами.

При скручивании проводов влияние шума или помех одинаково на оба провода. Поскольку приемник воспринимает только разницу между двумя проводами, эффективный шум подавляется.

Витая пара бывает двух типов.

1. Экранированная витая пара (STP)
2. Неэкранированная витая пара (UTP).

Кабель с экранированной витой парой (STP)

Как следует из названия, кабель с экранированной витой парой добавляет проводящий слой (обычно металлическую фольгу или сетку), окружающий либо каждую пару, либо весь кабель.

Назначение

Экран на витой паре обеспечивает более высокую скорость передачи.

Преимущества

• Простота установки.
• Обладает большей пропускной способностью по сравнению с кабелем UTP.
• Экранирован, что обеспечивает более высокую скорость передачи данных.

Недостатки

• Кабели большего диаметра дороже по сравнению с UTP или коаксиальным кабелем.

Применение

• Используется в качестве измерительного кабеля в промышленности.
• Используется в суровых холодных и жарких условиях.
• Исследовательские приложения.

Неэкранированная витая пара (UTP)

В неэкранированной витой паре не используется дополнительное экранирование, такое как сетка или алюминиевая фольга, которые увеличивают объем.

Существуют различные типы неэкранированной витой пары, все они поддерживают разные полосы пропускания.

Категория 1: Используется для телефонной линии с низкой скоростью передачи данных.

Категория 2: поддерживает скорость до 4 Мбит/с.

Категория 3: Может поддерживать скорость до 16 Мбит/с.

Категория 4: Может поддерживать скорость до 20 Мбит/с.

Категория 5: Может поддерживать скорость до 200 Мбит/с.

Назначение

Кабель с невитой парой используется для голосовых, низкоскоростных и высокоскоростных систем передачи данных и звука.

Преимущества

• Дешевле по сравнению с коаксиальным или оптоволоконным кабелем.
• Используется в компьютерных сетях, таких как Ethernet, на коротких и средних расстояниях.

Недостатки

• Этот кабель можно использовать на коротких расстояниях из-за затухания сигнала.

Приложения

• Используется в локальной сети.

Коаксиальный кабель

Коаксиальные кабели также называются коаксиальными (сокращенно).

Коаксиальный кабель представляет собой многослойный кабель.

Коаксиальные кабели имеют внутренний проводник, называемый сердечником, по которому передается радиочастотный сигнал. Основной провод может быть одиночным сплошным проводником или многожильным витым кабелем. Он окружен диэлектрическим изолятором.

Диэлектрический изолятор разделяет внутренний проводник и наружную медную плетеную сетку. Диэлектрический изолятор покрыт медной сеткой (фольгированной или плетеной жилой). Диэлектрический изолятор может быть выполнен из вспененного полиэтилена или ПТФЭ, что сводит к минимуму омические потери, возникающие при контакте с проводниками. Наружная оболочка предназначена для защиты кабеля от воздействия окружающей среды и механических повреждений. Распространенный выбор – ПВХ.

Как внутренний проводник, так и проводник из плетеной проволочной сетки в кабеле имеют общую центральную ось, отсюда и термин «коаксиальный». Коаксиальные кабели оцениваются в омах по их импедансу. Общие импедансы 50 Ом, 75 Ом, 95 Ом.
Существует множество типов разъемов для коаксиальных кабелей.

Обычно четыре. Типы BNC, SMA, N, F. Коаксиальные кабели классифицируются в зависимости от типа передачи сигнала. Один — Baseband, а другой — широкополосный кабель.

Кабель основной полосы частот

Это кабель с сопротивлением 50 Ом, способный к цифровой передаче. Используется на коротких дистанциях для оптимальной производительности.

Широкополосный кабель

Кабель с сопротивлением 75 Ом, используемый для аналоговой передачи данных. Используется до 100 км.

В соответствии со стандартами Radio Gauge (RG) существует два типа коаксиальных кабелей:

Thicknet и Thinnet

Thicknet: коаксиальный кабель RG 8, RG 9, RG 11, также известный как системы Thick Ethernet или 10Base5. 10 означает, что это скорость 10 Мбит/с, а 5 означает расстояние 500 метров между узлами или повторителями. Где Base указывает, что тип передачи — «передача в основной полосе частот»

В кабелях Thicknet используется коаксиальный кабель большего сечения, чем в кабелях Thinnet.

Thinnet: Коаксиальный кабель RG 58 используется в системах 10Base2. 10 означает скорость 10 Мбит/с, а 2 означает расстояние 200 метров между узлами или повторителями.

Преимущества

• Коаксиальный кабель подходит как для аналоговой, так и для цифровой передачи данных.
• У него более высокая пропускная способность, поэтому он поддерживает смешанный спектр услуг.
• Относительно дешевле оптоволоконного кабеля.

Недостатки

• Количество узловых соединений ограничено.
• Склонен к повреждениям из-за ударов молнии.

Приложения

• Широкополосный доступ в Интернет, высокоскоростные компьютерные шины данных, кабельное телевидение, Ethernet.

Волоконно-оптический кабель

Он также известен как оптоволоконный кабель, состоящий из прядей одного или нескольких волокон внутри оболочки, и его сборка аналогична электрическому кабелю.

Оптическое волокно состоит из трех частей

Сердцевина

Это внутренний слой, называемый сердцевиной, с показателем преломления n1. Свет направляется в этой части. Сердцевина будет иметь более высокий показатель преломления, чем оболочка.

Оболочка

, окружающая сердечник, с показателем преломления n2. Чей показатель преломления меньше ядра? Цель оболочки состоит в том, чтобы удерживать отражения света в ядре, а не быть отражениями.

Кожух

Внешний слой для защиты кабеля от повреждений.

Существует два типа оптических волокон: стекло и пластик. Пластиковое волокно используется для короткой связи. Оптическое волокно передает данные со скоростью света в стекле.

Волоконно-оптический кабель использует световые импульсы вместо электрических импульсов для передачи данных. Потенциальную опасность инфракрасного красного света, используемого в телекоммуникациях, нельзя увидеть невооруженным глазом.

Волоконно-оптический кабель поставляется с одномодовыми и многомодовыми соединениями.

Одномодовый

Одномодовый позволяет одновременно передавать только один режим света через ядро, что обеспечивает более высокую пропускную способность.

Одномодовое оптоволокно, количество отражений света в сердцевине меньше, что приводит к низкому затуханию и позволяет данным передаваться дальше и быстрее. Одномодовый обеспечивает наименьшие потери в связи.

Многомодовые

Многомодовые соединения имеют больший диаметр сердечника. Это позволяет нескольким длинам волн света передаваться по нескольким путям одновременно.

Многомодовые соединения используются на более коротких расстояниях, так как затухание сигнала будет больше, скорость передачи данных медленнее, так как количество отражений в ядре больше.

Преимущества

• Чрезвычайно высокая пропускная способность и скорость.
• Невосприимчив к электромагнитным помехам.
• Несколько километров оптоволоконного кабеля можно сделать дешевле, чем эквивалентную длину медного кабеля.
• Оптические волокна обычно имеют более длительный жизненный цикл, превышающий 100 лет.
• Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
• Меньший размер и легкий вес, чем у сопоставимого медного кабеля.
• Меньший вес может быть объединен вместе.
• Оптическое волокно тоньше и может иметь меньший диаметр, чем медная проволока.

Недостатки

• Более опасны, чем повреждения, по сравнению с медными проводами.
• Не следует слишком туго скручивать или сгибать оптоволоконные кабели. Следуйте спецификации для радиуса изгиба кабеля.

Применение

• Используется в телефонных сигналах, интернет-коммуникациях, кабельном телевидении.

Источник: Передача данных и компьютерные сети группы ISRD, издание McGraw-Hill.

Читать далее:

• Технические характеристики преобразователя
• Сравните Fieldbus и 4–20 мА
• Что такое кабельная спецификация?
• Уменьшение шумовых сигналов
• Тестирование оптоволоконных кабелей

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Кабели связи — Grainger Industrial Supply

561 товаров

Коммуникационный кабель включает в себя провода и кабели, которые используются для соединения систем контроля доступа, систем сигнализации, аудиосистем, систем вещания, компьютерных систем, электронных схем, контрольно-измерительных систем и видеосистем в зданиях и домах.

Коммуникационный кабель включает провода и кабели, которые используются для соединения систем контроля доступа, систем сигнализации, аудиосистем, систем вещания, компьютерных систем, электронных схем, контрольно-измерительных систем и видеосистем в зданиях и домах.

• Multi-Conductor 18-AWG Communication Cables

• Multi-Conductor 22 Кабели связи

• Multi-Conductor 16 AWG Communication Cables

9248

. Парные кабели связи 22 AWG

• Многожильные кабели связи 20 AWG

• Многожильные кабели связи 14 AWG

• Multi-Conductor 24 AWG Communication Cables

• Непрерывный кабель данных с непрерывным сгибанием

• Multi-Paired 24 и 22 AWG COBLER

  Multi-Paired 18 и 22 AWG COBLES CABLE Кабели связи

• Многопарные кабели связи 16 AWG

• Многопарные кабели связи 20 AWG

• Аудио/видео кабели и кабели для домашних развлечений

• Multi-Conductor 18 и 20 кабелей связи AWG

• Многоуровневые 12 кабелей связи с 12 AWG

Материал ShieldEd Shielded Mautorive Fireded Iringed Fielded.

, по возрастанию Идет загрузка…0006

Commercial

932

37

77773335.335 …. Загрузка…

Multi-Conductor 18 AWG Communication Cables Commercial, sorted by Shielded, ascending

Loading…
Loading…
Загрузка…
Загрузка…
Загрузка…
Загрузка…
Загрузка…
Загрузка . ..
Загрузка …
Нагрузка …
Загрузка
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
35.							Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. …
Loading…
Loading…
Loading…
Loading. ..
Loading…

Not Rated

Мультипроводник 18 кабелей связи AWG не оценены, отсортирован с помощью экранированного, восходящего

Загрузка …

.0237

Loading…

Plenum

.77773335.335 …. Загрузка…7277773377277777337 9234.335 ….

Подступенок

Multi-Conductor 18 AWG Communication Cables Plenum, sorted by Shielded, ascending

Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
…
…
…
…
…
…
…
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка. ..
Загрузка …
Загрузка …
Нагрузка …
Загрузка
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
35.							Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. …
Загрузка …
Загрузка …
Нагрузка . ..
Нагрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

77773335.335 …. Загрузка…5. Загрузка…

Multi-Conductor 18 AWG Communication Cables Riser, sorted by Shielded, ascending

Loading…
Loading…
Loading.. .
Загрузка …
Загрузка …
Нагрузка . ..
Загрузка …
.0237
Загрузка …
Загрузка …
Нагрузка …
Загрузка
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
35.							Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка…
Загрузка…

Степень пожарной опасности — Кабель передачи данных: Не указано

-923 Не указано, отсортировано по экранированному, по возрастанию

Loading…

Appliance Wiring Material

Multi-Conductor 22 AWG Communication Cables Appliance Wiring Material, sorted by Shielded, ascending

Loading. ..

Коммерческий

Коммерческий многожильный, экранированный кабель 22 AWG23235..77773335.

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

…

Загрузка …

Загрузка …

Загрузка …

Нагрузка . ..

Загрузка …

…

…

…

…

…

…

…

Загрузка …

Загрузка …

Нагрузка …

Загрузка …

Загрузка…

Загрузка …

Загрузка …

Нагрузка …

Загрузка

Загрузка …

Загрузка …

Загрузка …

Plenum

7

Plenum

97

Plenum

335 …. Загрузка…77773335.

297

Plenum

2222297

.

2324

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Нагрузка …

Загрузка

Loading…

Loading…

Riser

77773335.335 …. Загрузка…

Multi-Conductor 22 AWG Communication Cables Riser, sorted by Shielded, ascending

Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading.. .
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
.
Загрузка…
Загрузка …
Загрузка …
Нагрузка …
Загрузка
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
35.							Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. …
Loading…
Loading…

Commercial

Загрузка….77773335.

Multi-Conductor 16 AWG Communication Cables Commercial, sorted by Shielded, ascending

Загрузка…
Загрузка. ..
Загрузка…
Загрузка…
335 Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
…
…
…
…
…
…
…
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка…
Загрузка …
Загрузка …
Нагрузка . ..
Загрузка
Загрузка …

Не оцененный

Multi-Conductor 16 AWG Cables.0227

Загрузка …

Загрузка …

Загрузка …

PLENUM

2966

PLENUM

77773335.335 …. Загрузка…

22966.

Загрузка . ..

Нагрузка …

Загрузка …

.0237

Загрузка …

Загрузка …

Нагрузка …

Загрузка

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Riser

35.023777773335.

Multi-Conductor 16 AWG Communication Cables Riser, sorted by Shielded, ascending

Loading. ..

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Нагрузка …

Загрузка

Загрузка …

Загрузка …

Загрузка …

Commercial

Commercial

297

Commercial

35.023777773335.335 …. Загрузка…

22297

Commercial

5.

22222297

. 2323

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

…

Загрузка …

Загрузка …

Загрузка …

Нагрузка …

Загрузка …

…

…

…

…

. ..

…

…

Plenum

Multi-Paired 18 AWG Communication Cables Plenum, sorted by Shielded, ascending

Loading…

Loading…

Loading…

Loading…

Loading…

Commercial

2777

Multi-Paired 22 AWG Communication Cables Commercial , отсортирован по экранированному, восходящий

Нагрузка . ..

Нагрузка …

…

…

.2335 Загрузка …

Загрузка …

Загрузка …

Нагрузка …

Загрузка …

…

…

…

…

…

…

…

Загрузка …

Загрузка …

Plenum

Multi-Paired 22 22 AWG COMMENT PLENMEL PLENMED, Сортировка. 2325

Loading…

Loading…

Loading…

Loading…

Loading…

Loading …

Riser

7777335.

Multi-Paired 22 AWG Communication Cables Riser, sorted by Shielded, ascending

Loading…

Загрузка …

Загрузка …

Нагрузка …

Нагрузка

Loading…

Loading…

Степень пожарной опасности — кабель передачи данных: не указано

по возрастанию

Loading…

Loading…

Appliance Wiring Material

Multi-Conductor 20 AWG Communication Cables Appliance Wiring Material, sorted по экранированному, восходящему

Загрузка. ..

4166

Multi-Conductor 20 AWG Communication Cables Commercial, sorted by Shielded, ascending

Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
35.							Загрузка …
Загрузка …
Загрузка …
Нагрузка …
. …

Not Rated

Multi-Conductor 20 AWG Communication Cables Not Rated, sorted by Shielded, ascending

Loading. ..

Loading…

Loading…

Пленум

Многожильные 20 AWG Кабели связи Пленум, сортировка по экранированию, по возрастанию

4

Loading…

Riser

0227

Multi-Conductor 20 AWG Communication Cables Riser, sorted by Shielded, ascending

Загрузка. ..

Загрузка…

Загрузка…

Загрузка…

Загрузка…

Loading…

Commercial

Загрузка…997

Multi-Conductor 14 AWG Communication Cables Commercial, sorted by Shielded, ascending

Loading…
Загрузка…
Загрузка…
Загрузка…
Загрузка…
335 Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
. -Conductor 14 Кабели связи AWG не оценены, отсортирован с помощью экранированного, восходящего
Загрузка
.4509 Plenum 5. Loading… Multi-Conductor 14 AWG Communication Cables Plenum, sorted by Shielded, ascending Loading… Loading… Loading … Загрузка … Загрузка … Загрузка . .. Загрузка … .0227 Загрузка … Загрузка … Загрузка … Нагрузка … Riser 77773335.335 …. Коммерческий Multi-Conductor 14 AWG Communication Cables Riser, sorted by Shielded, ascending Loading… Загрузка … Загрузка … Нагрузка … Загрузка Загрузка . .. Загрузка … Загрузка … Загрузка … Multi-Conductor 24 AWG Communication Cables Commercial, sorted by Shielded, ascending Loading… Loading… Loading.. . Загрузка … Загрузка … Загрузка … Загрузка … .2335 Loading… Loading. .. Loading… Loading… Riser 277773335.335 …. Загрузка… Multi-Conductor 24 AWG Communication Cables Riser, sorted С экранированным, восходящим Нагрузка … .0237 Загрузка … Загрузка … Нагрузка … Загрузка Загрузка … Загрузка … Загрузка … Загрузка . .. Loading… Loading… Appliance Wiring Material 77773335.335 …. Загрузка… Continuous Flexing Data Cable Appliance Wiring Material, sorted by Shielded, ascending Загрузка… Загрузка… Загрузка… Загрузка… 7 Загрузка…0237 Загрузка … Загрузка … Нагрузка … Загрузка Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 35. Загрузка … Загрузка … Загрузка … Нагрузка … . … Appliance Wiring Material Multi-Paired 24 AWG Communication Cables Appliance Wiring Material, sorted by Shielded, ascending Loading. .. Коммерческие 7733333. Многопарные коммуникационные кабели 24 AWG Коммерческие, отсортированные по Экранированный, по возрастанию Загрузка … Загрузка … Нагрузка … Загрузка Loading… Loading… Loading… Loading… Plenum Multi-Paired 24 AWG Communication Cables Plenum, отсортировано по защищенным, по возрастанию Loading. .. Loading… Loading… Riser 335 ….0237 Multi-Paired 24 AWG Communication Кабели Riser, отсортированный по экранированным, восходящий нагрузка … Loading… Loading… Loading… Plenum Multi-Paired 18 and 22 AWG Communication Cables Plenum, sorted by Shielded, ascending Loading. .. Loading… Loading… Loading… Riser Multi-Paired 18 and 22 AWG Communication Cables Riser, sorted by Shielded, ascending Loading… Commercial Многожильные кабели связи 12 AWG Коммерческие, отсортировано по Экранированный, по возрастанию Загрузка. .. Loading… Not Rated Multi-Conductor 12 AWG Communication Cables Not Rated, sorted by Shielded, ascending Loading. .. Пленум 2325 Многожильные 12 AWG Кабели связи Пленум, сортировка по экранированному, по возрастанию Loading. .. Loading… Loading… Loading… Riser 2 Multi-Conductor 12 Кабели связи AWG RISER, отсортированный по экранированным, восходящий Загрузка … 335 … 335 … 535 … 535.0237 Loading… Multi-Paired 16 AWG Communication Cables, sorted by Shielded, ascending Loading. .. Loading. .. Коммерческие 2325 Многопарные коммуникационные кабели 20 AWG Коммерческие, отсортированные по Экранированные, по возрастанию Loading… Loading… Loading… Not Rated Multi-Paired 20 AWG Communication Cables Not Rated, sorted by Экранированный, восходящий Загрузка . .. НЕТ RATED

. НЕТ RATED

NOT RATED

9

.

9

.2323

Loading… Loading… Loading… Loading… Loading… Loading… Loading… Loading… Loading.
