В настоящее время в спутниковом непосредственном телевизионном приеме (СНТП) в качестве антенн наиболее широко применяются два основных параболоида вращения: осесимметричный и офсетный.

Трудоемкость изготовления параболического отражателя вынудила искать альтернативные конструкции антенн, более технологичных в производстве и самостоятельном изготовлении.

К таким конструкциям относится плоский зональный отражатель Френеля (рис. 6.17).

Огюсте Жан Френель (1788—1828), французский физик, один из основателей волновой оптики, в процессе изучения дифракции света использовал метод разделения фронта волны на кольцевые зоны, названные впоследствии его именем.

Зональная антенна Френеля (ЗАФ) по принципу действия существенно отличается от обычно используемых антенн, содержащих в основе параболический отражатель.

Описание антенны и методика ее расчета составлены В. Никитиным (Москва) и автором данной книги.

Антенный отражатель Френеля представляет собой проводящие концентрические кольцевые поверхности, расположенные в одной плоскости. Под воздействием падающей волны электромагнитного поля согласно принципу Гюйгенса каждое кольцо становится источником вторичного излучения, которое направлено в разные стороны в отличие от параболоида вращения, отражающего все лучи в направлении фокуса.

Можно подобрать такую ширину каждого кольца зональной антенны и расстояние между ними, чтобы сигналы вторичного излучения от средних линий каждого кольца в определенной точке пространства совпадали по фазе.

Для этого достаточно, чтобы расстояния между средними линиями колец и указанной точкой отличались на длину волны сигнала — lв. Эту точку по аналогии с параболоидом можно назвать фокусом. В фокусе, как и в параболической антенне, находится облучатель.

На рис. 6.18 показано сечение (вид сбоку) верхней части центрального диска антенны и первого кольца. Если в качестве фокуса выбрана точка, которая находится на расстоянии f от плоскости с кольцами, то сигналы, излученные серединами колец, будут совпадать по фазе в фокусе при следующих значениях расстояний между краями колец и фокусом:

Сигналы, излученные серединой колец, оказываются в фазе с сигналом, излученным центром диска. Расфазировка между сигналами, излученными кромкой диска и его центром, а также кромками колеи и их серединой, составляет всего 1/4 длины волны.

Таким образом, расчет ЗАФ сводится к выбору места расположения фокуса F на воображаемой оси антенны, т. е. расстояния f от полотна антенны, и вычислению внутренних и наружных радиусов колец в зависимости от длины волны л, ретранслятора по формуле (6.2).

Расстояние f не критично и его выбирают в пределах 500…1000 мм (для антенн больших диаметров).

Сигналы, которые излучают края колеи, отличаются по фазе от сигналов, которые излучает окружность (находится в середине кольца), обеспечивающая синфазность. Широкие кольца обеспечивают широкополосность антенны.

В связи с тем, что радиусы колеи ЗАФ зависят от длины волны сигнала, может показаться, что антенна является узкополосной и для каждой частоты (или длины волны) спутникового транспондера понадобятся соответствующие размеры колец. Однако расчеты показывают, что это не так.

Если радиусы колец рассчитаны для средней частоты диапазона 10,7…11,7 ГГц (длина волны 26,8 мм) или 11,7…12,5 ГГц (длина волны 24,8 мм), то для минимальной и максимальной частот диапазонов те окружности, которые соответствуют равенству фаз сигналов, будут располагаться на поверхности колец.

В табл. 6.2, 6.3 приведены результаты расчета размеров ЗАФ для указанных диапазонов частот. В формулу (6.2) последовательно подставляли в качестве значения n орядковые номера радиусов (четные номера соответствуют внутренним радиусам, нечетные — наружным, a r1— радиусу центрального диска). Расстояние f от центрального диска до фокуса F выбрано равным 1000 мм. Ширина колец уменьшается равнозамедленно. Радиолюбителю не обязательно изготовлять ЗАФв полном объеме.

В случаях, когда в месте приема используется параболическая антенна диаметром 90 см, в конструкции ЗАФ можно ограничиться пятью кольцами (пятому кольцу соответствуют радиусы г10 и r11). При этом для диапазона частот 10,7.. .11,7 ГГц диаметр ЗАФ равен 1098 мм, для 11,7…12,5 ГГц — 1024 мм.

Таблица 6.2

Если рассчитать радиусы колеи для средней длины волны всего вещательного диапазона Ки (10,7…12,75 ГГц), на его краях эти «синфазные» окружности выходят за пределы поверхности колец. Поэтому на краях такого широкого диапазона синфазного сложения сигналов не получается.

В результате расчета получают радиусы «синфазных» окружностей, где п—номер кольца. Центральному диску соответствует n = 1. Ширину выбирают произвольно. На практике можно изготовить центральный диск радиусом 50 мм, а ширину каждого кольца взять равной 20 мм. В этом случае синфазная окружность находится примерно в середине кольца.

Зональная антенна плоская по форме, поэтому она значительно технологичнее в любительских условиях изготовления. Такая антенна может быть выполнена из большого куска фольгированного пластика или методом травления, или путем вырезания промежутков между кольцами. Ее также можно изготовить наклейкой колец из фольги или ровной жести на лист гетинакса, текстолита, оргстекла, древесно-волокнистого полотна (ДВП).

Для снижения ветровой нагрузки в диэлектрическом основании антенны просверливают произвольное количество отверстий.

Основным недостатком зональной антенны по сравнению с параболической такого же диаметра является меньший коэффициент усиления, так как не вся энергия сигнала, попадающая на полотно антенны, направляется к облучателю. В условиях слабого сигнала потеря усиления даже на 2 дБ приводит к поражению сигнала шумами и потере цветности.

Для компенсации недостатка коэффициента усиления ЗАО необходимо увеличивать диаметр полотна антенны, хотя при достаточной мощности спутникового ретранслятора и больших углах места (меньше влияют тепловые шумы Земли) для данной точки приема такая антенна обеспечивает хорошие результаты.

Закрепить конвертер в фокусе ЗАФ можно тем же способом, что и для прямофокусной параболической антенны

Журнал Теле-Спутник

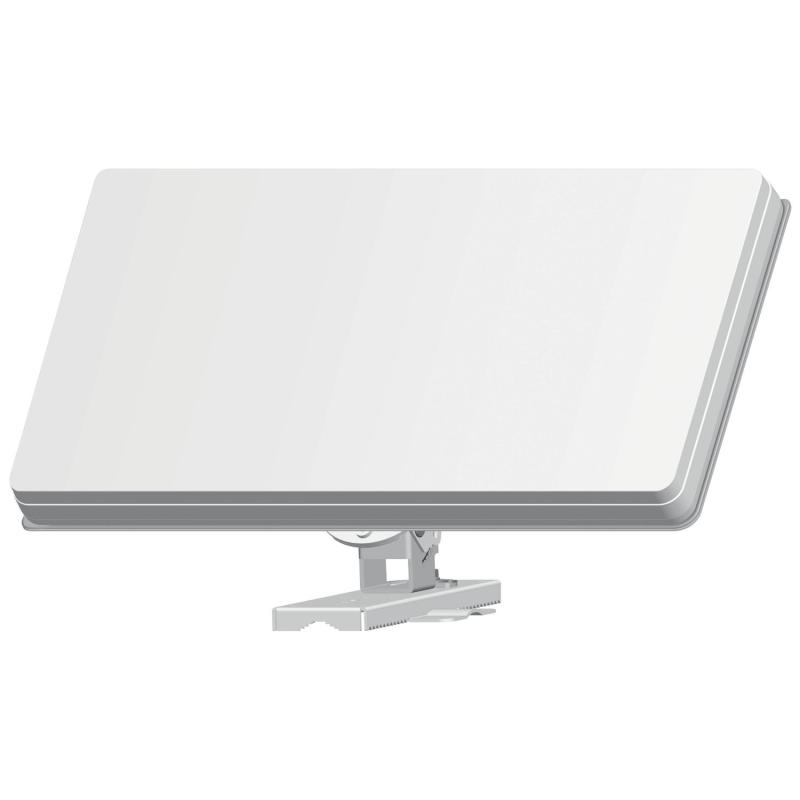

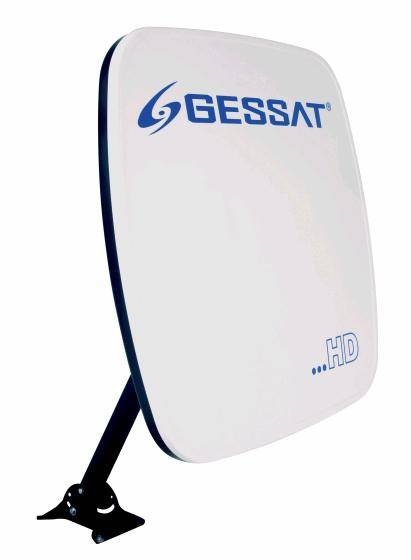

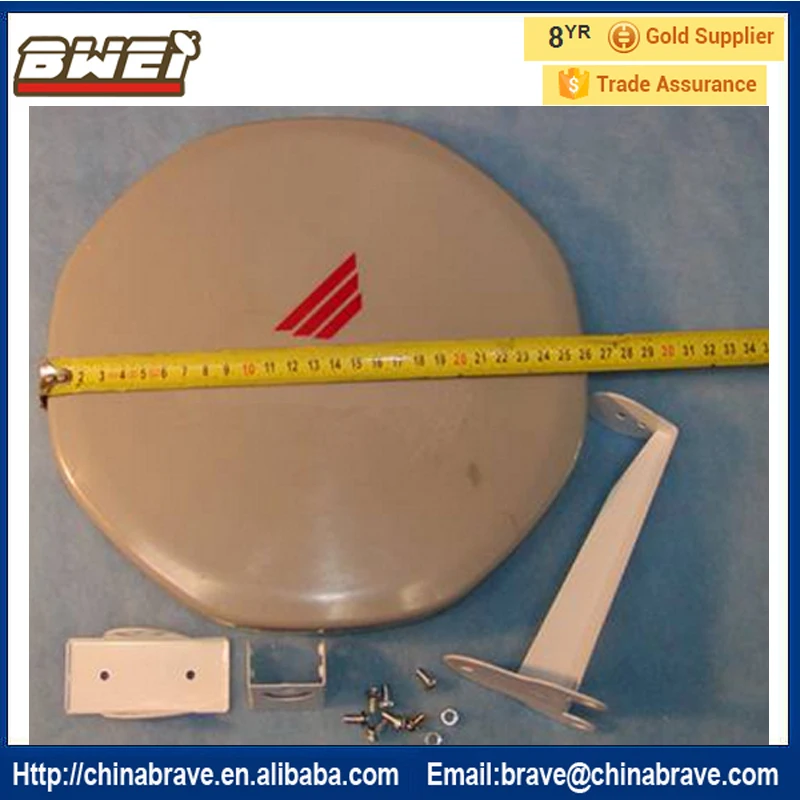

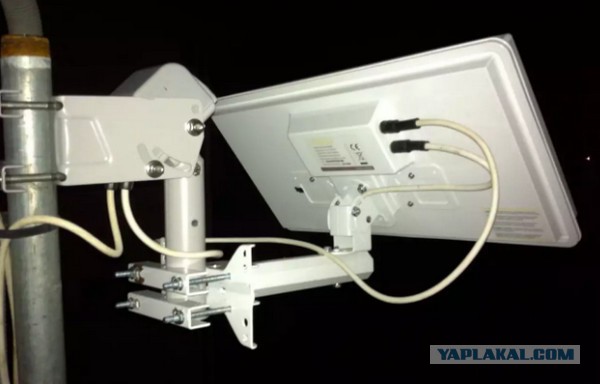

Плоские антенны сейчас уже не являются экзотикой, хотя и широко распространенными и используемыми их тоже назвать нельзя. Каждый любитель (о профессионалах и речи нет) спутникового телевидения наверняка хоть раз видел плоскую антенну — если не «живьем», то хотя бы на картинке. Но, вероятно, далеко не каждый видевший более или менее четко представляет, что к чему в этой плоской антенне относится и за счет чего, собственно говоря, осуществляется прием сигналов. Что касается сферических антенн, то вполне вероятно будет предположить, что одно даже название — «сферические антенны для спутникового телевидения» — способно вызвать у читателей недоумение. Ну что ж, давайте кратко обо всем по порядку. Плоская спутниковая антенна фирмы «TechniSat». В западной спутниковой прессе вопрос освещается примерно следующим образом и вот в таком ключе: «Понятно, что параболические антенны — прямофокусные и офсетные — очень тривиальны и всем уже давно набили оскомину. Они громоздки — если не физически, то уж визуально точно; в них набирается снег и дождь (в основном это касается прямофокусных), и вообще они начинают морально устаревать. » Плоские спутниковые антенны фирмы «Galaxis». Под влиянием подобных сентенций поневоле создастся впечатление, что именно эти причины и плюс еще одна, самая главная — недовольство домовладельцев внешним видом своих домов, увешанных тарелками антенн, — побуждают инженеров всех стран ломать головы над наилучшим техническим воплощением идеи плоской спутниковой антенны. При этом еще следует учесть, что и в размерах плоская антенна ничуть не уступает параболическим, — например, антенна размером 60х60 см соответствует по своим параметрам приема офсетной антенне диаметром 60 см. К основным достоинствам плоских антенн прежде всего следует отнести: высокую технологичность изготовления, а значит и высокую воспроизодимость параметров; снижение ветровых нагрузок примерно на 10-20% по сравнению с зеркальными антеннами; возможность электрического управления диаграммой направленности; простота перевозки, хранения и установки. Сферическая спутниковая антенна фирмы «КОНКУР». Плоские антенны созданы на основе полосковых излучателей, соединенных параллельно и образуюших таким образом плоскую антенную решетку, способную принимать электромагнитные сигналы. Характерные размеры полосковых излучателей кратны длине волны принимаемого сигнала, все эти маленькие элементики синфазно соединены с собирательными шинами, сведенными к центру антенны, где находится конвертор. Сигналы могут приниматься, грубо говоря, со всех возможных направлений, или, другими словами, плоские антенны обладают большим углом раскрыва и широкой диаграммой направленности со значительными боковыми лепестками. Таким образом, коэффициент направленного действия таких антенн несколько ниже, чем у зеркальных антенн соответствующей площади. Так фокусирует параболическая прямофокусная антенна. Ширина главного лепестка диаграммы направленности плоской антенны — как, впрочем, и зеркальной — определяется главным образом ее размерами. Для зеркальной антенны эта зависимость обусловлена тем, что сигнал лучше и с меньшими аберрациями (искажениями, вызванными неидеальностью самого зеркала) фокусируется именно большими зеркалами. Полосковые излучатели, как уже говорилось, способны принимать — каждый в отдельности — электромагнитные сигналы практически со всех направлений. Но стоит их синфазно соединить друг с другом, как появляется уже определенная направленность, которая тем сильнее, чем большее количество элементиков соединено. Наименьший уровень боковых лепестков у плоской антенны создается в плоскости, проходящей через ее диагональ. Так фокусирует сферическая антенна. Значит, при приеме сигналов со спутников на геостационарной орбите диагональ раскрыва антенны необходимо располагать перпендикулярно поверхности Земли. Это обеспечит минимальную шумовую температуру антенны (т.е. уровень шумов в градусах Кельвина), так как она определяется в основном внешними шумами — космическими, атмосферными и, главным образом, тепловыми шумами земной поверхности. А их влияние тем меньше, чем выше в зенит направлен основной лепесток диаграммы направленности, чем уже сама эта диаграмма и чем ниже уровень боковых лепестков, направленных на Землю. Таким образом, на основе тех несложных физических соображений, которые мы, собственно, уже и произвели, и на основе эксплуатационных испытаний можно заключить, что плоские антенны по своим приемным качествам вполне соответствуют зеркальным офсетным антеннам соответствующей площади и могут без опасений и ограничений использоваться для приема спутниковых трансляций везде там, где с этим справляются офсетные. Все же вышеперечисленные достоинства — технологичность изготовления, меньшие ветровые нагрузки и пр. — идут плоским антеннам, естественно, в плюс и вполне можно ожидать, что будущее — и довольно обозримое будущее — за ними. Так фокусирует офсетная антенна. Теперь перейдем к антеннам сферическим. Скажем сразу, не интригуя читателя долго, что эти сферические антенны представляют собой элементарную линзу. Да, центрально симметричную линзу (ЛЦС) из диэлектрика, фокусирующую сигнал со спутника, как и водится, на конвертор, расположенный в точке на концентрической с ЛЦС фокальной плоскости. Здесь уместно провести — для большей наглядности — аналогию с человеческим (да и не только с человеческим) глазом, создающим на сетчатке изображение объектов, попадающих в поле зрения. А поле зрения человека довольно-таки широко, ведь мы видим не только то, что находится прямо перед нами. Так, угол зрения одного глаза по горизонтали равен 940, а по вертикали — 770. И особенность сферических антенн, их отличие от зеркальных или плоских состоит именно в том, что они многоспутниковые, т.е. на одну такую антенну сразу, одновременно, можно принимать сигналы разных спутников, находящихся в разных точках геостационарной орбиты и даже на различных орбитах — помимо геостационарных еще и на наклонных, высокоэллиптических. И заметьте — никаких позиционеров и актюаторов! Только, конечно, надо не забыть поставить все-таки конверторы для каждого выбранного спутника в соответствующую позицию на «орбите» антенны-сферы. Именно «орбите», потому что эта антенна — с арматурой крепления и установленными конверторами — выглядит как какая-нибудь планета, Сатурн, например, с кольцами, или Земля все с теми же «нашими баранами» — я имею в виду, конечно же, спутники… Одна сферическая антенна диаметром от одного до полутора метров способна заменить семь-восемь параболических антенн соответствующих размеров, охватывая по азимуту сектор до 90-125 градусов и по углу места 40-60 градусов. Чудеса в решете, да и только! Одно только осторожное замечание, уважаемый читатель, в заключение всего сказанного: если у Вас уже загорелись глаза и защекотало ладошки в предвкушении невиданных и заманчивых «апгрейдов», загляните прежде всего в свое «решето», именуемое бумажником. Ибо зело дорога сия диковина заморская (хотя сферическая антенна вовсе даже и не заморская, а наша, отечественная) — на то ведь она и диковина… Мы ж пока да со своими хорошими «зеркалочками» да уж такого посмотрим!..

Спутниковые антенны.

Классификация Телевидение. Теория. Спутниковое

Привет, Вы узнаете про спутниковые антенны, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое спутниковые антенны, спутниковая антенна , настоятельно рекомендую прочитать все из категории Телевидение. Теория. Спутниковое.

спутниковая антенна , также антенна спутниковой связи, — это антенна, используемая для приема и (или) передачи радиосигналов между земными станциями спутниковой связи и искусственными спутниками Земли, в более узком значении — антенна, используемая при организации связи между земными станциями с ретрансляцией через спутники. В спутниковой связи используются различные типы антенн, самый известный — зеркальные параболические антенны («спутниковые тарелки», англ. Satellite Dish), массово применяемые в различных областях, от спутникового ТВ и сетей VSAT до центров космической связи.

Активно развивается применение для спутниковой связи фазированных антенных решеток, позволяющих осуществлять скоростное наведение антенны на спутник исключительно электронными методами. Распространены слабонаправленные спутниковые антенны , не требующие никакого наведения, как внешние, так и встраиваемые в приемники сигналов спутниковой навигации, спутниковые телефоны и другое оборудование. В зависимости от назначения системы спутниковой связи могут применяться и другие типы антенн.

Какие бывают спутниковые антенны?

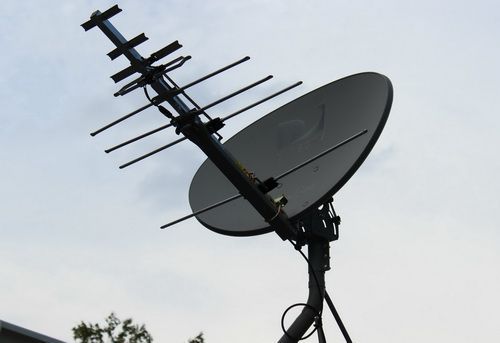

Практически все антенны, которые используются в индивидуальных установках — это параболические зеркальные антенны, выполненные по однозеркальной схеме. Зеркальная антенна — это система из одного или нескольких металлических зеркал. При прочих одинаковых характеристиках зеркальные антенны оказались самыми дешевыми и технологичными. Поверхность зеркала представляет собой вырезку из параболоида вращения — тела, образованного вращением кривой y=x2/4F (параболы) вокруг оси OY. Такое зеркало концентрирует в точке (0; F) энергию радиоволн, если они приходят с направления, совпадающего с направлением оси OY.

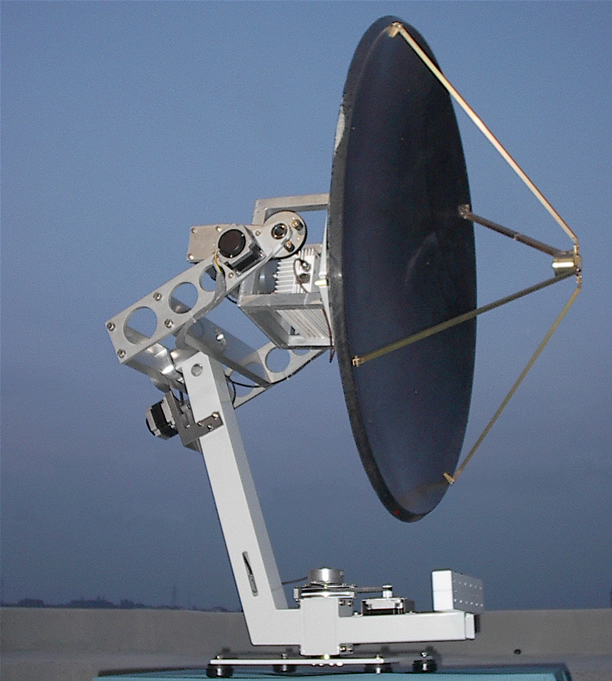

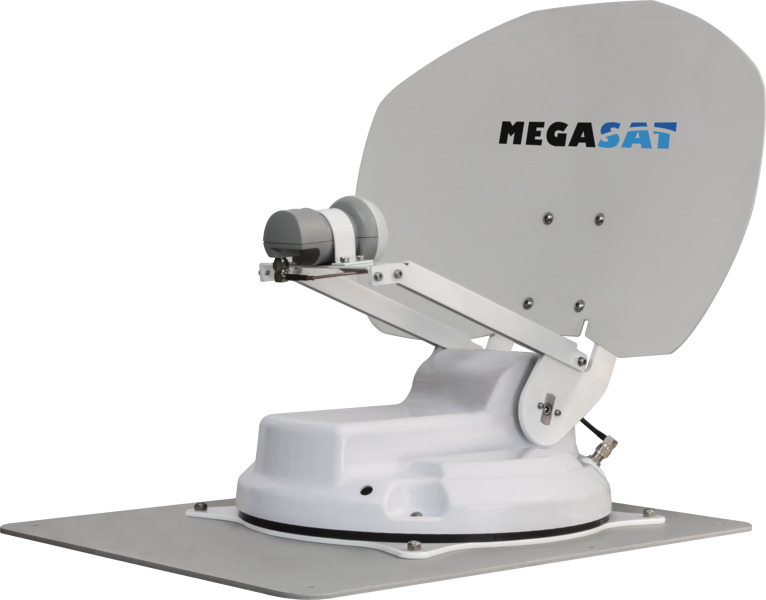

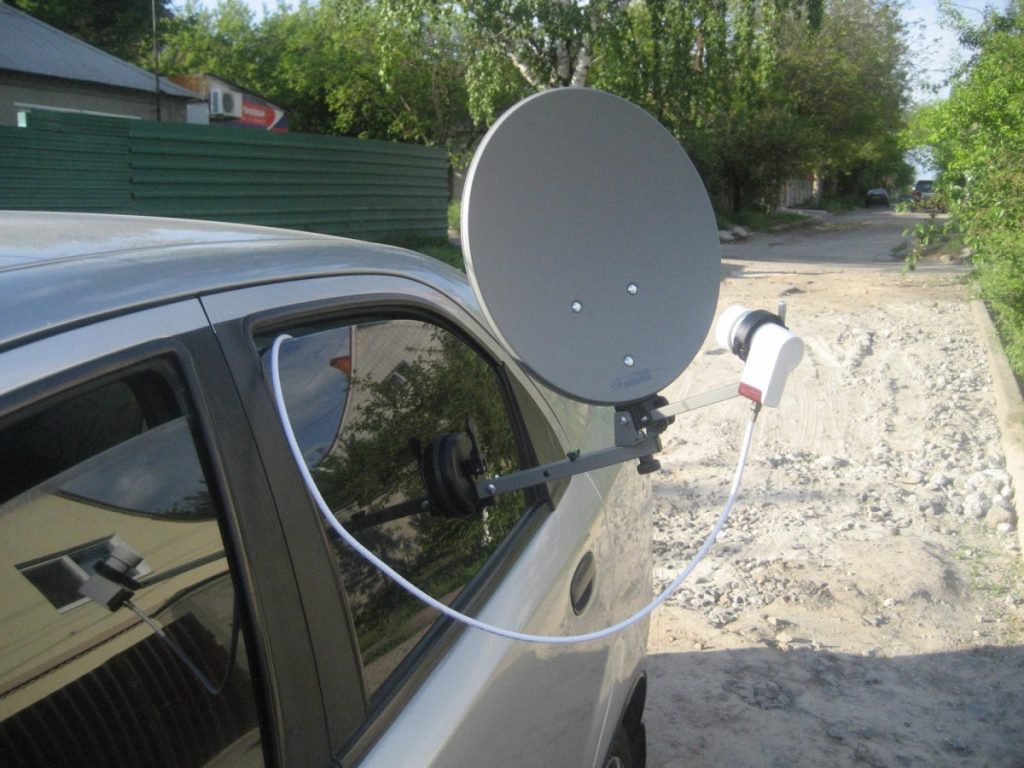

Подвижные и неподвижные антенны

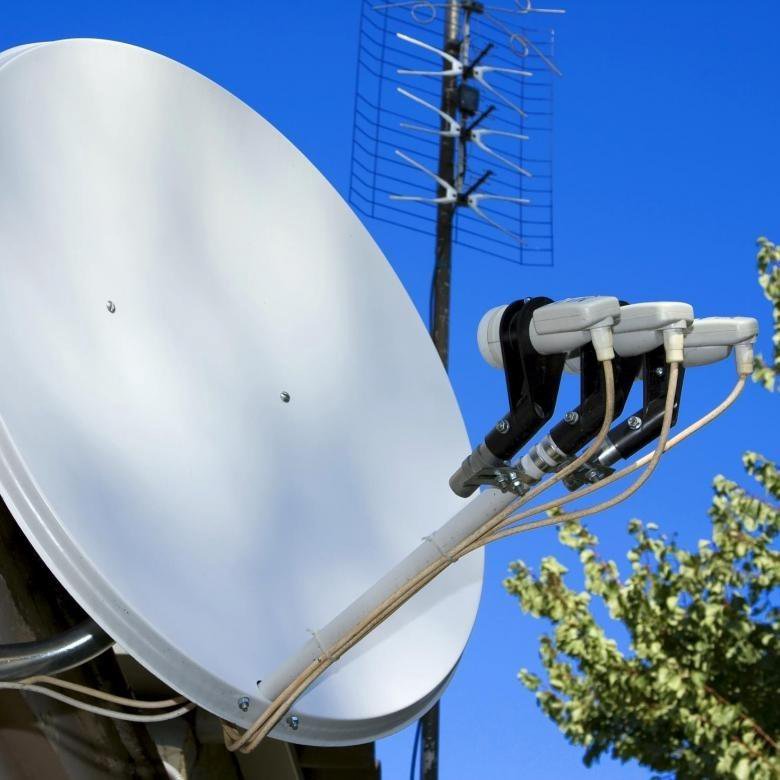

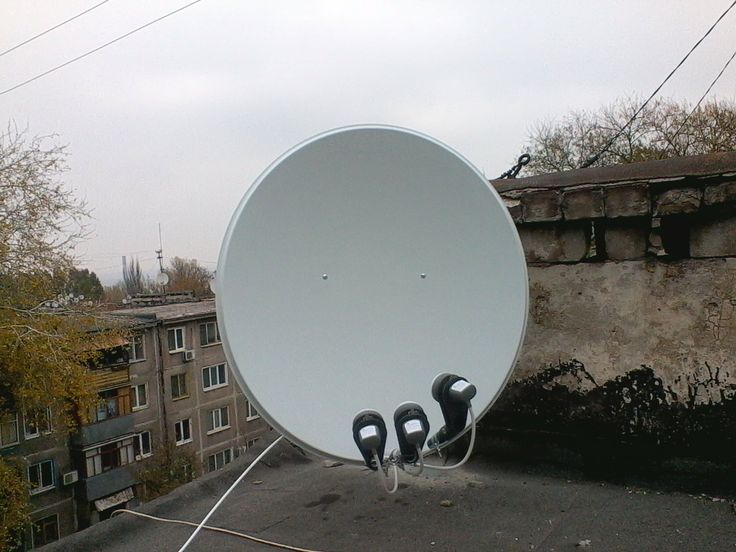

Фиксированная антенна наводится на один спутник и жестко фиксируется, в процессе эксплуатации она остается неподвижной. В общем случае на такую антенну принимаются сигналы единственного спутника, хотя, при соблюдении некоторых условий можно принимать сигналы еще одного-двух соседних спутников. Подвижная антенна (полярная подвеска) оборудуется двигателем, и ее можно поворачивать, наводя на разные спутники. С одной стороны, такая антенна обладает большими возможностями. С другой стороны, в приемной установке с подвижной антенной, кроме механического узла — полярной подвески, — требуется еще специальный двигатель (актюатор) и устройство, которое обеспечивает автоматическое наведение антенны (позиционер). Система получается более дорогой, более сложной в настройке и, к сожалению, менее надежной из-за наличия электромеханических узлов.

На самом деле, деление антенн на «полярные» и «фиксированные» весьма условно. Для антенн от 60 см до 1.2 м производятся так называемые «мотоподвесы» — устройства, сочетающие в себе полярную подвеску и двигатель с редуктором (например, Jaeger SMR-90U), а иногда еще и позиционер (Sat-Control SM3D12). С их помощью фиксированную антенну можно легко превратить в подвижную. Антенна снимается со штатного кронштейна, на ее место устанавливается «моторизованный подвес», и уже на вал «подвеса» ставится та же самая антенна — теперь она «полярная». Антенны большего диаметра, как правило, выпускаются в двух версиях — с фиксированной или полярной подвеской. Это, например, отечественные антенны марки «Супрал» диаметром 1.65м 1.8 м, 2.0 м и 2.4 м. Если Вы приобрели такую антенну в фиксированной версии, то переделка ее в полярную может оказаться проблемой, потребуется не добавить, а заменить часть деталей подвески. С другой стороны, антенну в полярной версии всегда можно использовать в качестве фиксированной. Вместо актюатора (электропривода с телескопическим штоком-толкателем) устанавливается самодельная штанга — отрезок трубы или уголка с двумя отверстиями на концах. После этого антенна настраивается на один спутник, как фиксированная. Когда у владельца появятся деньги и желание, вместо штанги он может поставить актюатор, подключить его через позиционер к ресиверу и настроить антенну, как полярную, для приема множества спутников.

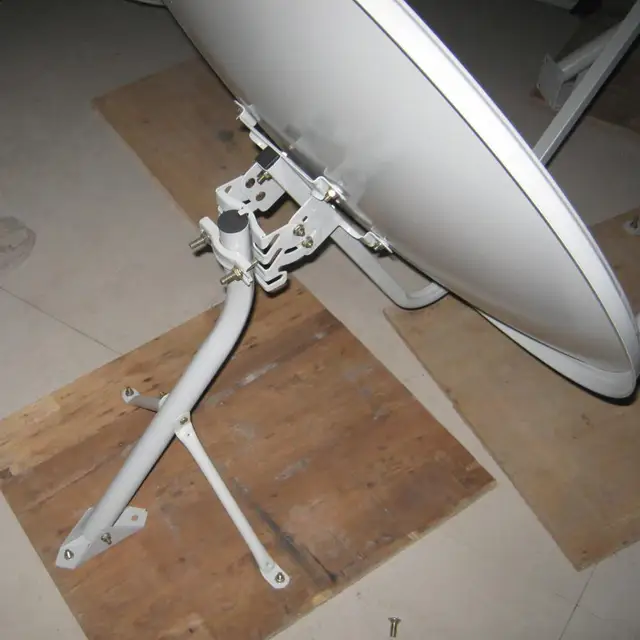

Настройка фиксированной антенны предполагает поворот в двух плоскостях, по азимуту и углу места, поэтому некоторые продавцы и пользователи называют фиксированные антенны «антеннами с азимутально-угломестной подвеской» или попросту «азимуталками», в отличие от антенн с полярной подвеской («полярок»). Тут может возникнуть путаница. Существует третий вид подвески для подвижных антенн — подвески типа «азимут-угол места». Антенны с такими подвесками оборудуются двумя двигателями, один поворачивает антенну в горизонтальной плоскости (по азимуту), другой — в вертикальной плоскости (по углу места). Такие антенны еще более сложны в управлении и дороги, поэтому в индивидуальных приемных системах они не используются. Их можно встретить в профессиональных системах для приема сигналов со спутников, находящихся на наклонных орбитах. Это старые спутники, которые выработали свой ресурс и уже не могут точно удерживаться на геостационарной орбите. Такой спутник начинает выписывать в небе «восьмерку», размер которой со временем увеличивается. Чтобы качественно принять сигнал «болтающегося» спутника, необходимо круглосуточно подстраивать антенну, следя за его перемещениями. Для управления антенной с подвеской «азимут-угол места» используется не позиционер, а более сложное устройство — следящая система.

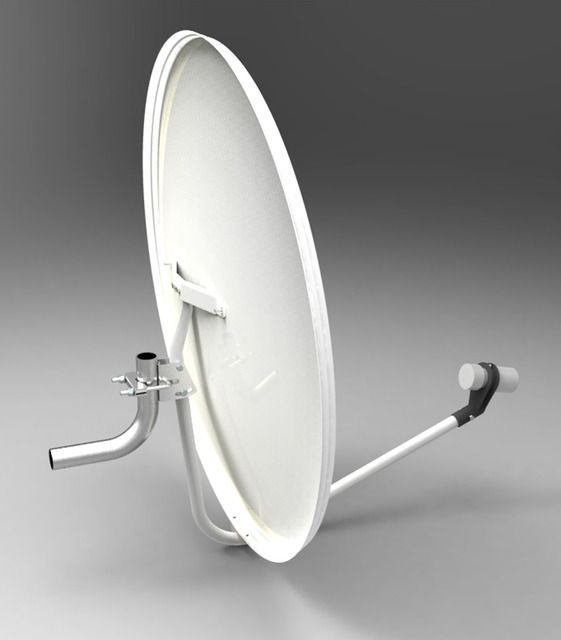

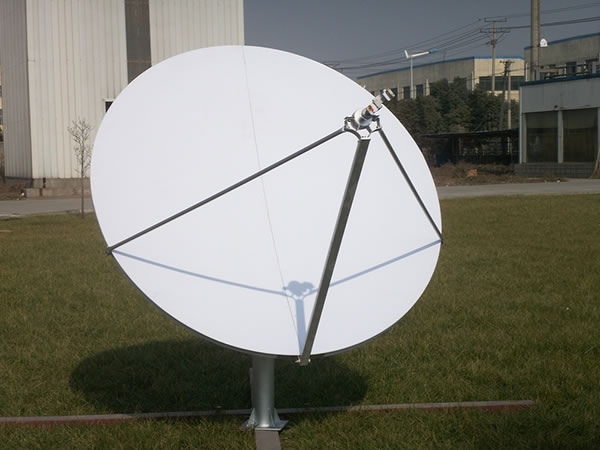

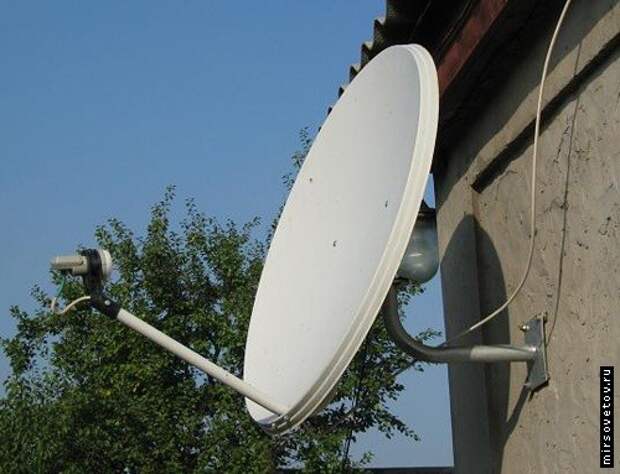

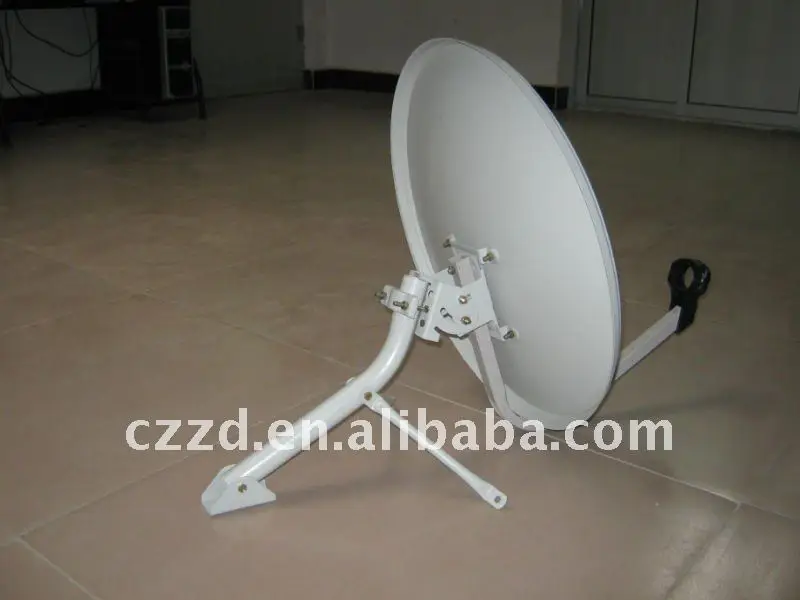

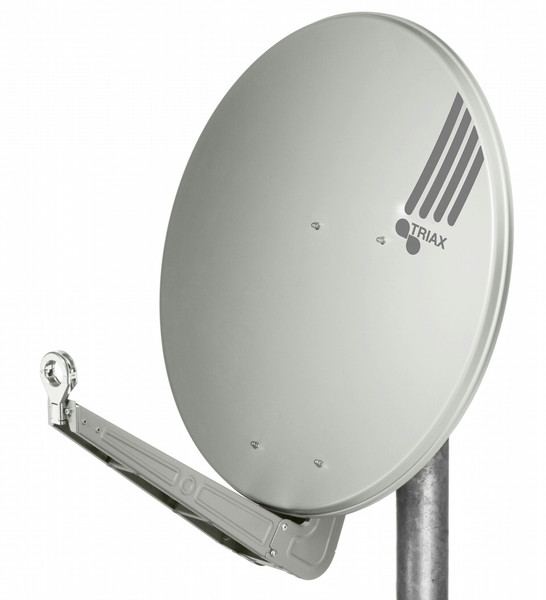

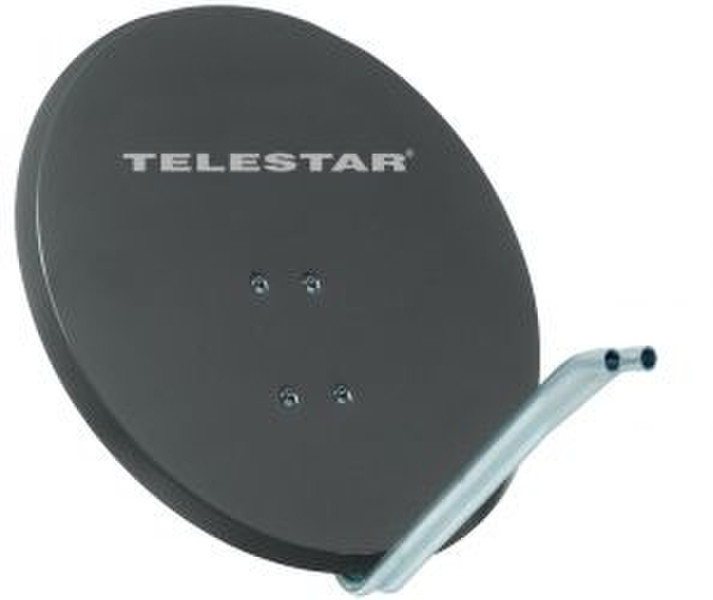

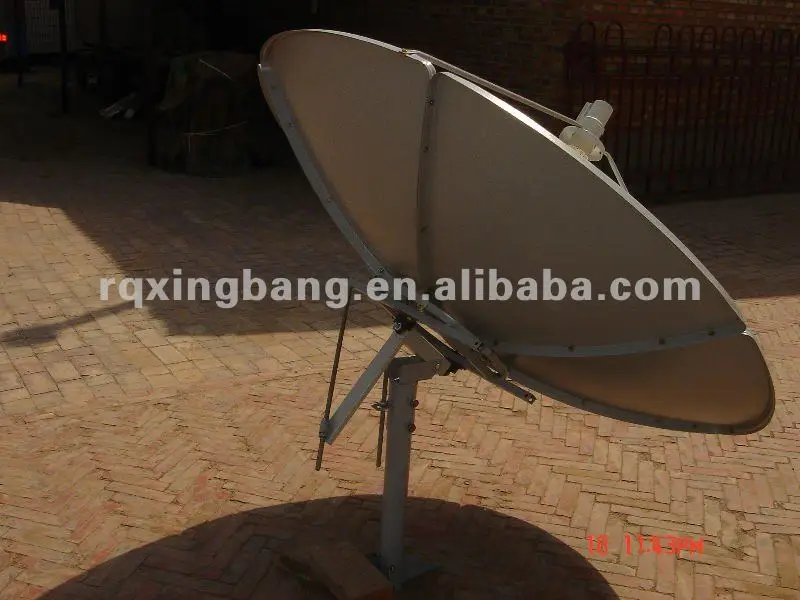

Офсетные и прямофокусные антенны

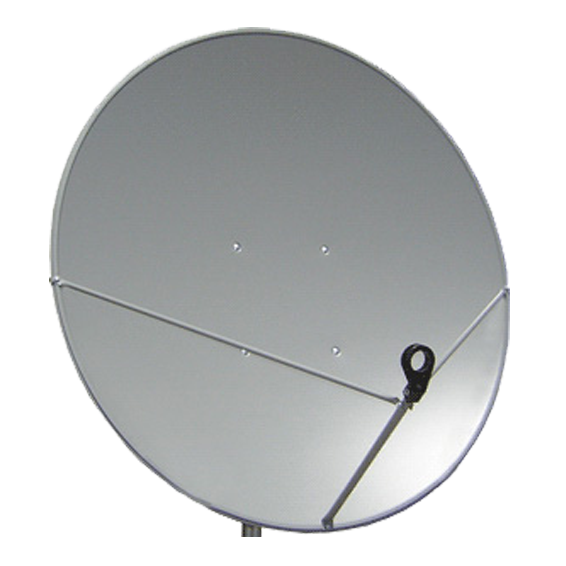

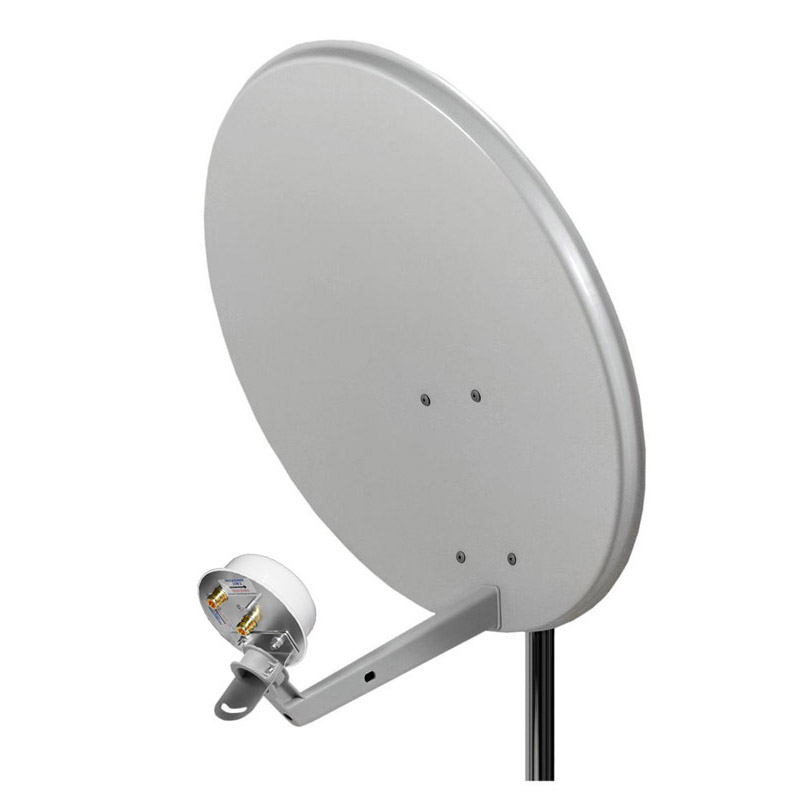

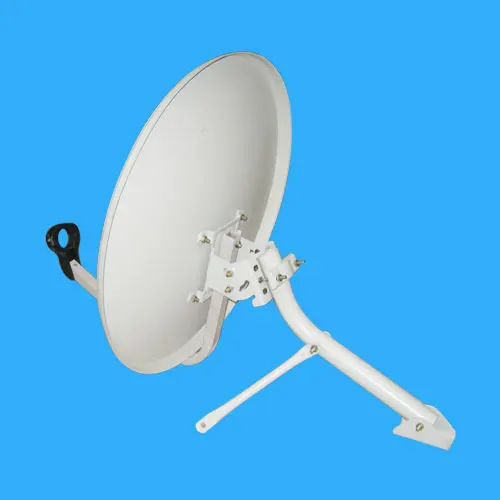

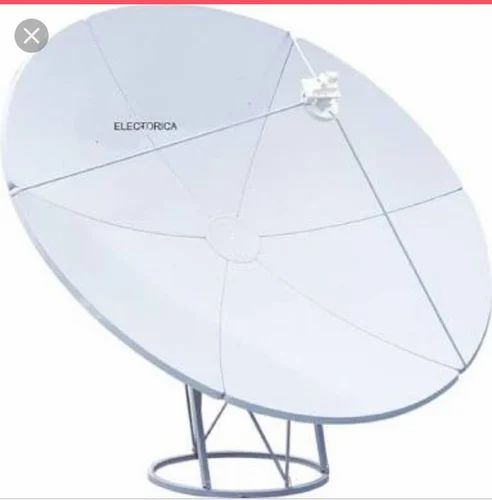

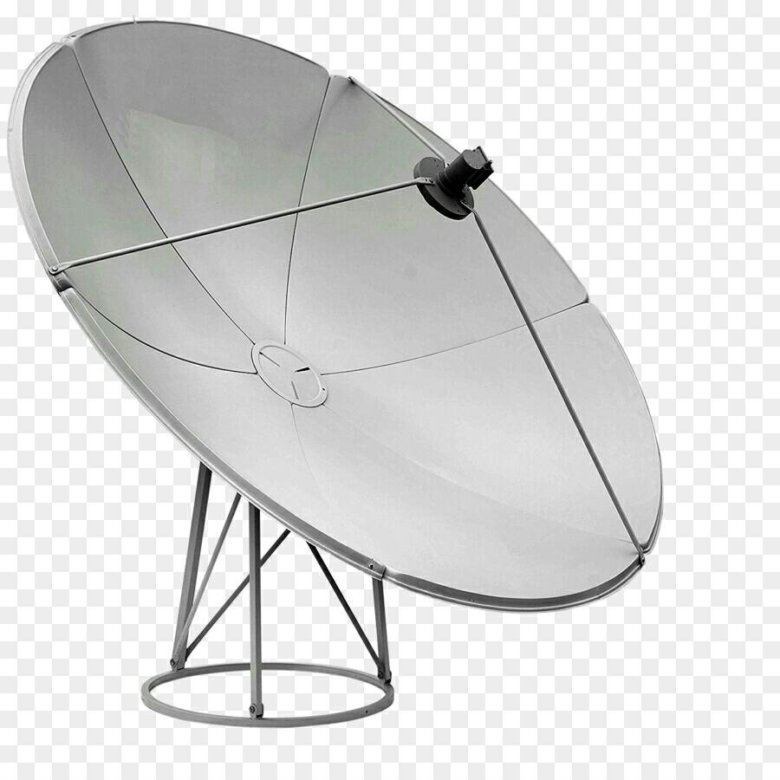

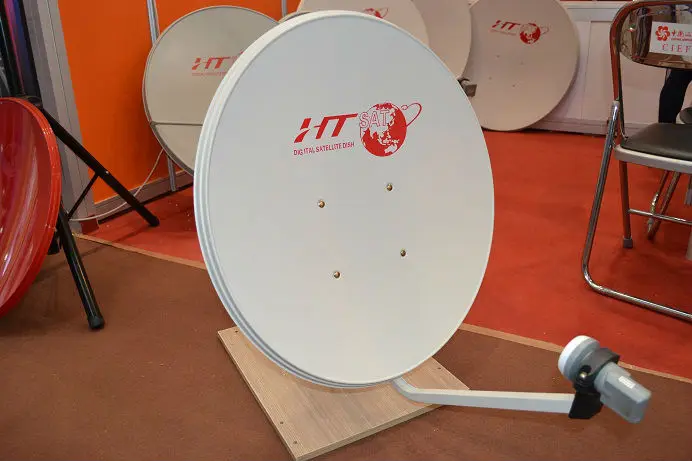

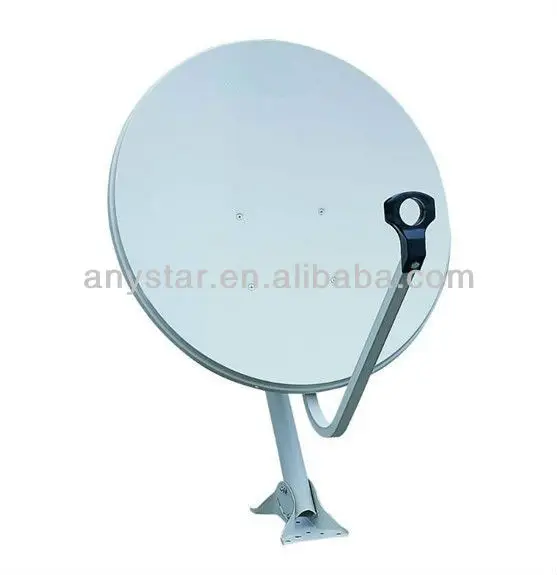

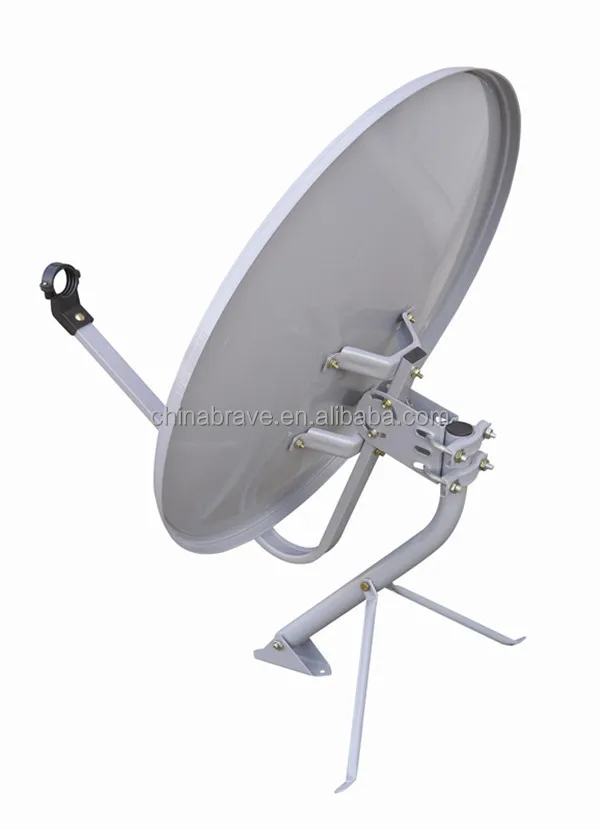

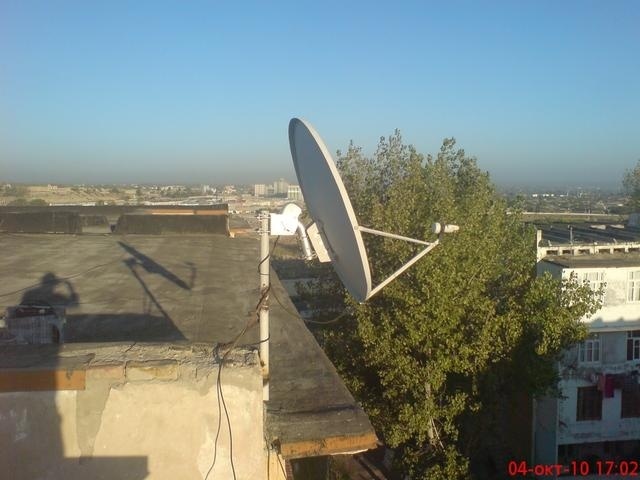

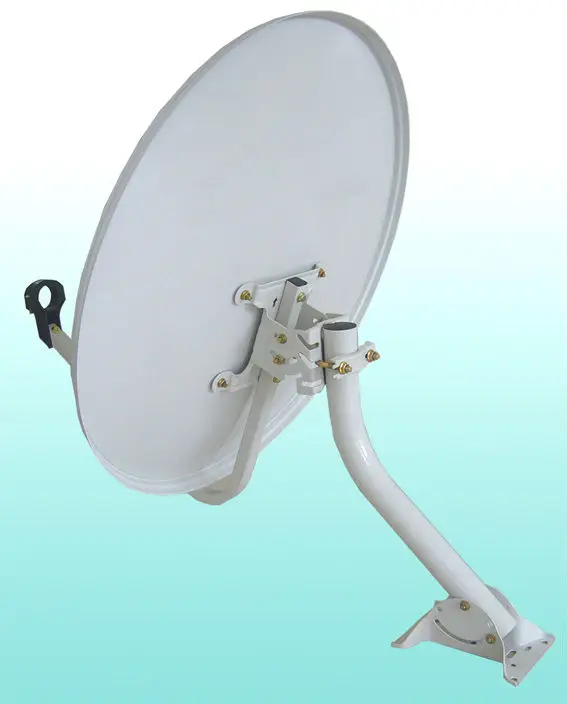

Зеркальные параболические антенны бывают прямофокусные (Prime Focus) и офсетные (Offset). Прямофокусные антенны называют также осесимметричными. Зеркало прямофокусной антенны — параболоид вращения, антенна круглая, ее геометрическая ось совпадает с электрической осью. На этой же оси и размещается конвертер, который, как правило, крепится к краям рефлектора с помощью трех или четырех стоек. Офсетная антенна представляет собой вырезку из параболоида. Как правило, вырезка образуется пересечением параболоида и цилиндра, оси которых параллельны. Таким образом, зеркало офсетной антенны имеет форму эллипса, а направление электрической оси антенны отличается от направления геометрической оси зеркала на некоторый угол. Как правило, электрическая ось на 20…30 градусов выше геометрической оси.

И те, и другие антенны имеют свои достоинства и недостатки. У прямофокусной антенны более эффективно используется площадь зеркала. Офсетная антенна имеет такую же эффективную площадь, как прямофокусная антенна с диаметром, равным размеру офсетной антенны по меньшей оси. Другими словами, чтобы получить эффективную площадь офсетной антенны, надо умножить ее физическую площадь на косинус угла между электрической и геометрической осями. У типичных антенн физическая площадь используется на 86-90%. С другой стороны, у прямофокусной антенны часть поверхности заслоняется конвертером и элементами его крепления, а у офсетной антенны — нет. Поэтому антенны малого диаметра, до 1,5 метра, у которых конвертер может заслонить часть площади больше 10%, делают, как правило, офсетными, а антенны больших размеров чаще бывают прямофокусными.

Прямофокусная антенна всегда поднята на некоторый положительный угол, поэтому представляет собой «чашу», в которой могут скапливаться осадки — дождь, снег, лед. Офсетные антенны в наших северных широтах устанавливаются почти вертикально, а то и вообще «смотрят вниз» — поэтому они лишены такого недостатка . Об этом говорит сайт https://intellect.icu . С другой стороны, на прямофокусной антенне вниз «сморит» конвертер, поэтому можно смело использовать облучатель с негерметичной крышкой или вовсе без крышки, вода и снег не попадут внутрь. На офсетной антенне конвертер «смотрит» вверх, поэтому он должен быть герметичным, иначе вода попадет внутрь и может испортить электронику конвертера. Кроме воды и ветра, конвертор, и другие составные части спутниковой системы, могут испортить частые перебои электричества. Этот вопрос легко решаем, достаточно купить газогенератор для бесперебойного питания приемного оборудования.

Есть еще одна особенность использования офсетных антенн большого диаметра в северных широтах — их не всегда можно опустить на достаточно малый угол места. Например, если угол места спутника равен 5 градусам, зеркало антенны надо направить на 15-25 градусов ниже горизонта. Офсетные антенны больших диаметров, которые устанавливаются на вертикальной стойке, например, «Супрал» 1.8 м или 2. 4 м, нельзя опустить на угол менее 11-12 градусов, нижний край антенны упирается в стойку. Можно выйти из положения, перевернув зеркало антенны вместе с креплением облучателя на 180 градусов, тогда электрическая ось окажется на 25-27 градусов ниже геометрической, и антенну надо будет направлять выше спутника. Однако для этого требуется серьезная доработка деталей крепления.

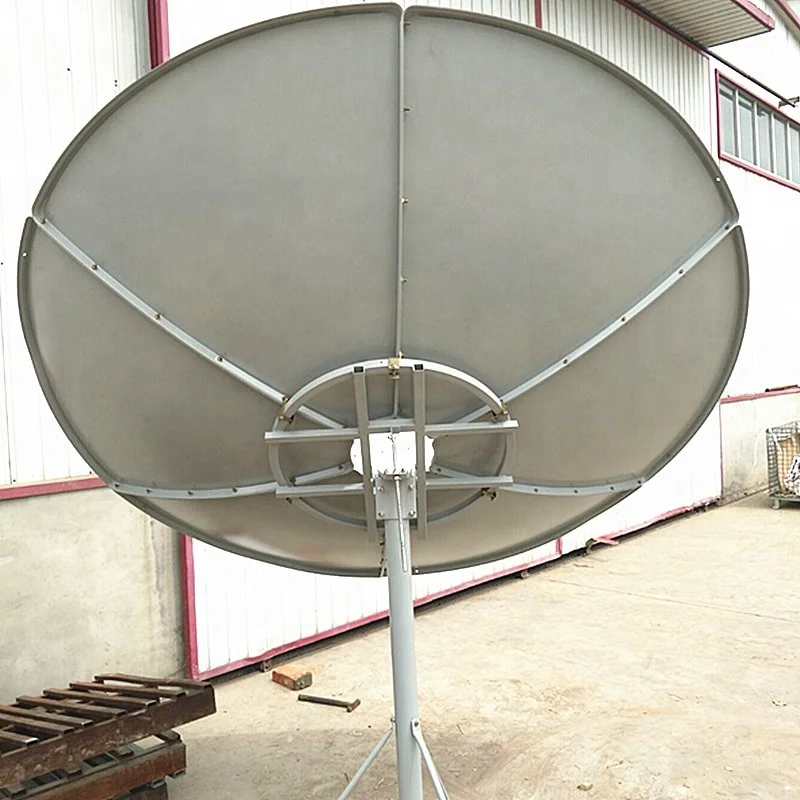

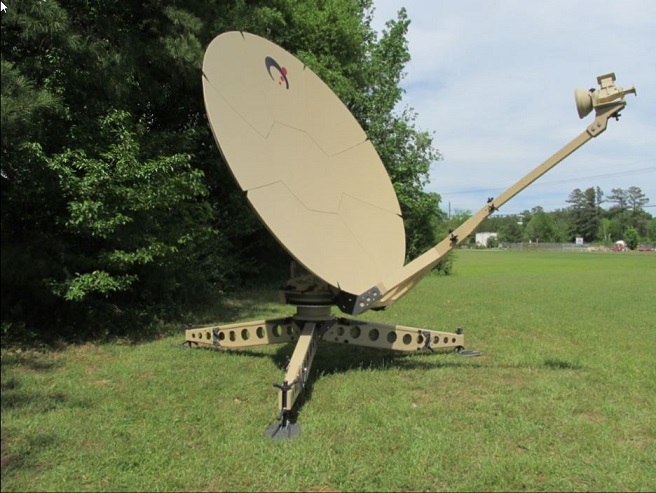

Цельные и сборные антенны

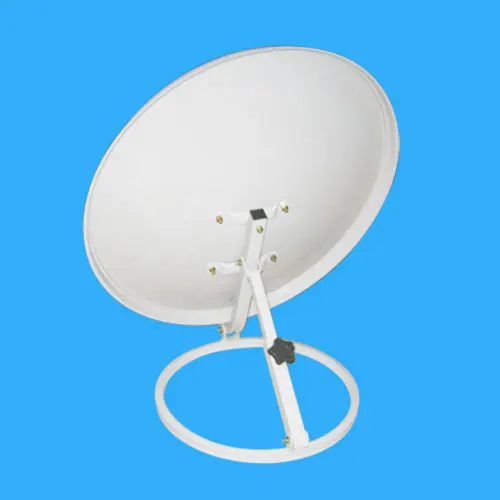

Зеркало небольших антенн, как правило, цельное. Большие антенны бывают как цельными, так и сборными, состоящими из нескольких сегментов или секторов («лепестков»). Сборные антенны легче перевозить и монтировать. Принято считать, что цельные антенны работают лучше сборных. Это не совсем верно, на самом деле все зависит от качества антенны. Например, популярная в России сборная антенна фирмы Patriot (США) диаметром 3.1 м, рабочая поверхность которой состоит из 8-ми секторов, замечательно работает как в С, так и в Ки диапазоне. А другие распространенные антенны, марки JONSA (Тайвань) диаметром 2.4 м, собираются из 6-ти сегментов и работают только в диапазоне С, в диапазоне Ки усиление у них примерно такое же, как у цельной антенны той же фирмы диаметром 1.8 м. Качество работы таких сборных антенн, как правило, зависит от качества сборки. Можно существенно повысить усиление антенны, особенно в Ки диапазоне, если перед сборкой удалить заусенцы на краях лепестков, а во время сборки следить за тем, чтобы на стыках лепестков не образовывались «ступеньки». Затягивать болтовые соединения лучше всего, когда антенна лежит «лицом вниз» на ровной поверхности или «смотрит» вертикально вверх, в зенит. В таких положениях механические напряжения, создаваемые весом антенны, распределяются равномерно между всеми соединениями. Если собирать антенну в вертикальном или наклонном положении, намного больше вероятность, что она окажется «кривой», перекошенной.

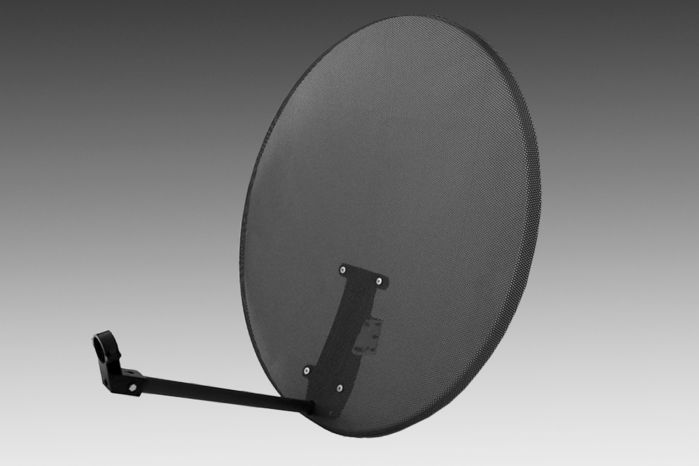

Сплошные и сетчатые антенны

В качестве материала для поверхности зеркала может быть использован как сплошной металлический лист, так и проволочная сетка. Сетчатые антенны легче по весу и дешевле, чем сплошные того же диаметра, но у них есть и ряд недостатков. В диапазоне С они работают хорошо, а вот в диапазоне Ки их усиление примерно эквивалентно усилению сплошной антенны вдвое меньшего размера. Бытует мнение, что причина тому — дырки в сетке, через которые якобы «утекает» сигнал. На самом деле дырки ни при чем. Дело в том, что сетка мягкая и в промежутках между элементами жесткости антенны она натягивается, стремясь принять плоскую форму. В результате поверхность сетчатой антенны является не параболоидом, а набором плоских сегментов, лишь примерно приближенным к параболоиду. Один из законов радиотехники гласит, что поверхность можно считать ровной, если средние размеры неровностей не превышают четверти длины волны. В диапазоне Ки длина волны равна 2.5 см, поэтому допустимое отклонение поверхности от параболоида составляет примерно 6мм. В диапазоне С волна втрое длиннее — 7.5 см, и размеры неровностей могут достигать 19 см.

В качестве достоинства сетчатых антенн часто упоминают меньшую парусность. Действительно, ветер, воздействуя на сетчатую антенну, создает меньшую нагрузку на опорную конструкцию, чем при воздействии на сплошную антенну того же размера. Однако антенна, как правило, крепится к стене или крыше — это довольно прочные конструкции, способные выдержать и не такие нагрузки. А вот прочность самой антенны у сетчатых антенн намного ниже. Сильные порывы ветра способны порвать сетку или даже полностью вырвать ее из одного или нескольких сегментов. Такие «щербатые» сетчатые антенны довольно часто встречаются на улицах наших городов.

Стальные, алюминиевые и пластиковые антенны

Наиболее распространенные материалы для рефлекторов спутниковых антенн — алюминий (точнее, алюминиевые сплавы) и сталь. Электрические свойства материала практически не влияют на характеристики антенны, поэтому новые стальные и алюминиевые антенны работают одинаково. Антенны из алюминия легче, долговечнее и, как правило, механически прочнее, но они и стоят дороже. У алюминиевых антенн лакокрасочное покрытие выполняет функции, так сказать, декоративные, и при повреждении портится только внешний вид. Если краска отслаивается от стальной антенны, начинается коррозия, из-за которой может пострадать не только вид, но и электрические характеристики антенны.

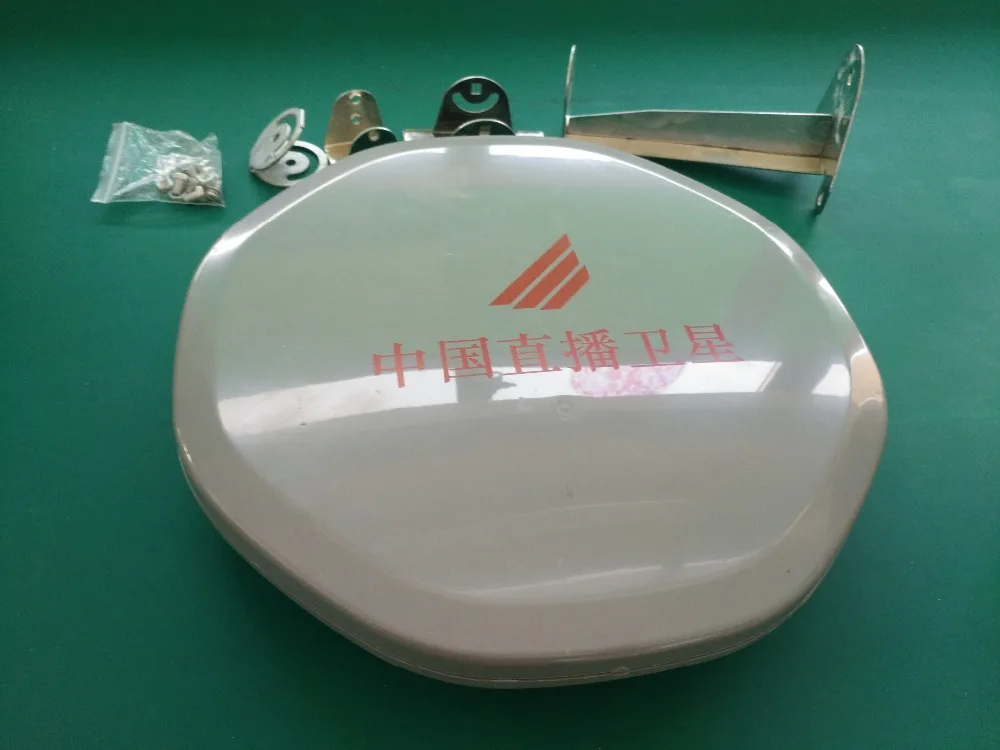

О пластиковых антеннах можно сказать так же, как герой одного советского фильма сказал о коньяке: «Из дешевых лучше армянский, а грузинский марочный лучше французского». Дешевые пластиковые антенны недолговечны: из-за перепадов температур и просто из-за старения они меняют форму, коробятся, поэтому хорошо работают, как правило, один сезон, особенно в условиях резко-континентального климата. Дорогие пластиковые антенны по всем характеристикам превосходят металлические: они не боятся коррозии, выдерживают значительные механические нагрузки и даже удары без остаточной деформации, не боятся перепадов температур и неравномерного прогрева. Поэтому спутниковые антенны диаметром до 2.5 м, к которым предъявляются особые требования по качеству и надежности, как правило, пластиковые. Это антенны передвижных спутниковых телевизионных журналистских комплексов (SNG — Satellite News Gathering), антенны для спутниковой связи и двунаправленного доступа в Интернет через спутники. В нашей стране наиболее распространены пластиковые антенны американского производства — фирм Andrew, Prodelin и Channel Master.

Двухзеркальные антенны

Двухзеркальные антенны — это тоже зеркальные антенны, но они состоят из двух зеркал: основного рефлектора и контррефлектора. Двухзеркальная схема антенныобеспечивает меньший уровень боковых лепестков диаграммы направленности антенны, поэтому она часто используется в передающих антеннах. В передающей системе самый дорогой параметр — мощность сверхвысокочастотного передатчика, и нельзя допускать, чтобы она излучалась в ненужных направлениях. Кроме того, у двухзеркальной антенны облучатель находится со стороны основного рефлектора, что позволяет использовать более короткую линию передачи, а значит, уменьшить потери в ней. В приемных системах двухзеркальные антенны используются редко, потому что они более сложны и дороги, а эффективность их ненамного выше.

Среди основных плюсов антенны – нельзя не заметить огромную площадь покрытия, с возможностью принятия более 10 спутников одновременно. Легкость в установке. А так же надежность конструкции так же дают ей привилегии, среди конкурентов. Что же касается минусов, с которыми столкнулись пользователи – это достаточно высокая цена, а так же большое количество крепления.

Сферические антенны

Сферические антенны — это специальные антенны для приема нескольких спутников. У такой антенны поверхность зеркала является не параболоидом, а сферой. Для каждого направления у сферической антенны своя точка фокуса, соответственно, для каждого спутника должен быть установлен отдельный конвертер. В отличие от обычной параболической антенны с несколькими конвертерами, усиление сферической антенны для любого направления будет почти одинаковым. Эффективность сферической антенны меньше, чем параболической, поэтому ее размеры должны быть больше, чем размеры обычной антенны, необходимые для приема самого слабого из спутников. Кроме того, сферические антенны очень сложны в настройке, и для работы с ними требуются облучатели специальной конструкции, поэтому такие антенны практически не применяются, по крайней мере, в нашей стране.

Задачу многоспутникового приема без механического поворота зеркала можно решить, используя сферические или сферопараболические3 зеркала. В таких конструкциях облучатель располагается на дуге радиусом r, центр которой совпадает с центром окружности R (рис. 3).

Рис. 3 Сферическая антенна

Рис. 3 Сферическая антенна

Дуга называется фокальной линией. Если выбрать r » 0.56R, то волна, отраженная от зеркала, будет близка к плоской. Такие антенны находят применение в системах автоматического слежения за объектом. В них используются облучатели, передвигающиеся по фокальной линии, что дает возможность сканирования в широком секторе углов. Аналогичная конструкция может использоваться и для многопозиционного спутникового приема. Только вместо одного подвижного конвертора на фокальной плоскости устанавливаются несколько неподвижных, ориентированных на разные спутниковые позиции4.

Сферическая спутниковая антенна фирмы «Конкур»

Сферические зеркала уступают параболическим в точности фокусировки и по ряду других электрических параметров. Однако, в некоторых случаях, они могли бы явиться удобной заменой целому парку неподвижных параболических антенн.

Рупорная антенна

Рупорная антенна представляют собой рупор (раструб), к которому прикреплен волновод. Основной недостаток рупорных антенн — большие размеры. Чтобы рупор работал, он должен сходиться под небольшим углом. Поэтому длина рупора получается намного больше линейных размеров его сечения. Если бы мы захотели построить рупорную антенну, эквивалентную антенне с диаметром 1 м, она бы получилась 2-3 м длиной, что, конечно же, очень неудобно. Рупорные антенныиспользуются в аппаратуре радиорелейных линий. Для приема со спутников рупорные антенны «в чистом виде» не применяются. Они используются в качестве облучателей для других типов антенн, в частности, зеркальных.

Линзовая антенна

Линзовая антенна представляет собой линзу или систему линз из диэлектрика. Каждый из нас в детстве выжигал на дереве с помощью увеличительного стекла. Линза из диэлектрика так же собирает в одной точке всю энергию радиоволн, приходящих на ее поверхность с определенного направления. Линзовые антеннысложны в изготовлении и дороги, поэтому они в спутниковом телевидении не применяются. Исключение составляет весьма интересный частный случай — сферическая линзовая антенна. При определенных параметрах диэлектрика можно использовать линзу сферической формы. Такая антенна изотропна — она имеет одинаковое усиление при приеме с любого направления, но для каждого направления у линзовый антенны своя точка фокуса. Один сплошной шар из диэлектрика можно использовать как антенну для приема множества спутников, на каждый спутник нужно просто поставить свой отдельный конвертер (головку). Линзовые антенны очень дороги и громоздки, и встретить их можно редко. Тем не менее, они используются, и даже производятся в нашей стране.

Фазированная антенная решетка (ФАР)

Фазированная антенная решетка

(ФАР) состоит из нескольких элементарных антенн, сигналы которых суммируются. Как правило, элементарные антенны располагаются в одной плоскости. Фазированные антенные решетки интересны тем, что ими можно управлять: по-разному задерживая по времени сигналы от тех или иных элементарных антенн можно перемещать в пространстве электрическую ось антенны (ось диаграммы направленности), оставляя саму антенну механически неподвижной. В 90-х годах небольшие спутниковые антенны на основе фазированной антенной решетки выпускала фирма Nokia, несколько образцов таких антенн для приема в диапазоне Ки были созданы и в Российских НИИ. Все это плоские (планарные) антенны на основе неуправляемых фазированных антенных решеток. Такую антенну необходимо механически ориентировать по направлению на спутник, как любую другую. Фазированные антенные решетки оказались слишком дороги, поэтому сегодня в спутниковом телевидении они применяются мало. Редкий пример управляемой фазированной антенной решеткидля спутникового телевидения — автомобильная спутниковая система А5 американской фирмы KVH. Это плоская антенна высотой всего около 14 см, которая устанавливается горизонтально на крыше автомобиля, на место верхнего багажника или запасной шины Шимкент, и обеспечивает непрерывный прием спутникового сигнала в движении. К сожалению, система работоспособна только в низких широтах (спутник должен иметь угол места не менее 31 градуса) и только в том случае, если спутник не заслоняют какие-либо препятствия, например, лес. В нашей северной лесной стране смотреть спутниковое телевидение в автомобиле пока проблематично.

Американская компания KVH, более 25 лет занимающаяся разработкой технологий в области коммуникаций, навигационного оборудования и систем дистанционного управления вооружением, разработала антенну TracVision, которая полностью изменила представление о спутниковом телевидении. Компания доказала, что принимать спутниковые программы вы можете и в автомобиле, даже на скорости выше 200 Км/ч, хотя производитель гарантирует устойчивость антенны при скорости ветра до 165 Км/ч. Правда, для этого пришлось создать новую антенну, обладающую двумя признаками, не свойственными обычным параболическим аналогам:
Минимальным сопротивлением воздушному потоку (читай хорошей аэродинамикой)
Высокой скоростью подстройки под спутник

В том, что вы видите на фотографии, трудно угадать спутниковую антенну. Но вы убедитесь в том, что это антенна, когда включите автомобильный телевизор. Нет, она не разложится, как крышка лунохода и не начнет вращаться вокруг своей оси — она итак находится в рабочем состоянии, а вся конструкция скрыта внутри чрезвычайно низкого корпуса.

Принцип действия антенн TracVision A7 — плоская фазированная антенная решетка с электромеханическим приводом. Проще говоря, если в обычной спутниковой тарелке есть только один приемник, то в TracVision A7 на одной плоской поверхности установлены две сотни маленьких приемников на одной поверхности. За подобной конструкции достигается эффект усиления, сопоставимый с оффсетной параболической антенной диаметром 60 см.

Электрический привод способен вращать решетку на 180 градусов вокруг своей оси, а так же изменять ее угол наклона к горизонту настолько быстро, что антенна реагирует даже на резкие маневры водителя.
Физические характеристики:

Высота/диаметр антенны: 19.5х77.5 см
Вес антенны: 13.6 кг
Размеры приемника: 29.7х29х7.6 см
Вес приемника: 2 кг
Потребляемая мощность: 30 Вт
Напряжение питания: 12 В пост. тока (автомобильный аккумулятор) (9 – 16 В)

Характеристики окружающей среды

Диапазон рабочих температур: От –25оС до +55оС
Диапазон температур хранения: От –29оС до +60оС
Скорость поворота/слежения: 30 градусов в секунду
Сила ветра (ЕМЕ): 100 миль в час
Стабилизация: 2-осевая активная гироскопическая стабилизация

Скорость поворота антенной решетки составляет 30 градусов в секунду, можете сами рассчитать, как резко надо входить в поворот, чтобы она сбилась.

Вся конструкция собрана в один блок весом 23 Кг, что сопоставимо с пустым аэродинамическим багажником Thule. Вся электроника и механика находятся под надежной защитой крепкого пластикового кошуха. Ни колебания температур, ни дождь, ни град не страшны этой антенне. Установщики уверяют, что пластиковый кожух даже выдержал удар о балку гаража, когда новоиспеченный владелец TracVision по привычке решил въехать на подземную парковку, забыв о тарелке.

Зональная антенна.

Антенна Френеля

Зональная антенна или антенна Френеля, представляет собой поверхность, на которой отражающими радио-волны делаются только некоторые выделенные зоны. Форма и размеры этих зон выбираются так, чтобы отраженные волны складывались в одной точке. Наиболее известна зональная антенна Френеля. Она состоит из набора плоских концентрических колец, расположенных в одной плоскости. Антенна Френеля проста в изготовлении и недорога, но ее эффективность почти вдвое ниже, чем у зеркальной или линзовой антенны, поскольку используется не вся площадь, а только ее отражающая часть. В журнале «Теле-Спутник» №6-98 описана методика расчета и изготовления антенны Френеля.

См. также

• типы спутниковых антенн , прямофокусные антенны ,
• настройка и наведение спутниковой антенны ,
• направление спутниковой антенны , единицы измерения направления ,
• спутниковые антенны ,
• спутниковые антенны выбор ,
• назначение спутниковых антенн , применение спутниковых антенн ,
• параболическая зеркальная антенна , многозеркальная антенна ,
• устройство спутниковой антенны , принцип работы спутниковой антенны ,
• Спутниковая связь
• Спутниковое телевидение
• Спутниковое радио
• Спутниковый телефон
• Спутниковый Интернет
• Спутниковый модем
• Спутниковый конвертер
• BUC
• антенна

Надеюсь, эта статья об спутниковые антенны, была вам интересна и не так слона для восприятия как могло показаться, удачи в ваших начинаниях! Надеюсь, что теперь ты понял что такое спутниковые антенны, спутниковая антенна и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Телевидение. Теория. Спутниковое

Лучший производитель плоскопанельных спутниковых антенн — Установка плоскопанельных спутниковых терминалов для продажи панельная антенная система. Благодаря автоматическому наведению и простой настройке эта плоскопанельная антенна может быть быстро развернута в дальнем поле без какой-либо сборки и кабельных соединений, конечный пользователь может быстро установить соединение со спутником всего за несколько минут.

Эта плоскопанельная антенна является не только плоскопанельной спутниковой антенной, но и плоскопанельным спутниковым терминалом. Поскольку мы интегрируем плоскую антенну, модем, BUC, LNB, приемник маяка / DVB, Wi-Fi, ACU, источник питания и т. Д., Все в одном. Мы превращаем спутниковую антенну в спутниковый терминал, точно так же, как мобильный телефон, клиент может использовать ее непосредственно в режиме plug and play без профессиональной подготовки по спутниковой связи.

Особенности

* Ведущая в мире плоскопанельная антенна с высоким коэффициентом усиления

* Compact and integrated flat panel satellite terminal

* Portable with backpack for easy transport

* Cost-effective solution

Specification

5 Эквивалентный размер0005

. 0002 0 ~ 95%

0002 V4.2

Flat Panel Antenna
Model No.		FL60P-E
Тип антенны		Щелевая волноводная антенная решетка
0.6m
RF Performance
Frequency Range	Tx	13.75~14.50GHz
	Rx	10. 95~12.75GHz
Поляризация		Линейный горизонтальный / вертикальный
RX.0032
Tx Gain		≥36dBi
G/T		13dB/K
EIRP		43dBW (6W BUC)
First Sidelobe		≤15dB
Power And RF Performance
AC Power Supply		85~264VAC
DC Adapter Supply		12 ~ 24 В постоянного тока, 160 Вт (необязательно)
Типичный Satellite Modem1		. 3 Вт / 6 Вт / 16 Вт
Типовой LNB		PLL LNB 30K для систем TDMA PLL LNB 5K для систем SCPC 9 00203 3 9 00203 50213 Power Consumption		3W BUC	45W (Manual Searching Satellite)
120W (Auto Searching Satellite)
65W (Access Network)
6W BUC	45 Вт (ручной поиск спутника)
	120 Вт (автоматический поиск спутника)
	85 Вт (доступ к сети)0005
16W BUC	45W (Manual Searching Satellite)
	120W (Auto Searching Satellite)
	155W (Access Network)
Mechanical Performance
Поиск спутников		Автоматическое наведение на спутник, погрешность уровня<0,2°
Азимутальный диапазон		Unlimited, Fine Tune ± 70 °
. (за исключением кабелей и рюкзаков)		L 26,77 × w 25,59 × h 9,45 дюйма л 680 × w 650 × h 240 мм
Терминальный вес (Exceling Rack -rack -enceunding).0005		≤18 Kg 39.7 lb. (Max)
Environmental Performance
Operational Wind		13.5m/s (49km/h)
Работая температура		-25 ° C до +50 ° C
Защита от входа		IP66
9000
9000
9000
9000
9000
9000
9000
96h Salt Fog Test		GJB 150.11A-2009
Low Pressure (Altitude) Test		GJB 150.2A-2009
Высокая / низкая температура.0005		GJB 150.16A-2009
Interfaces
Power		AC Power SP/SD13-3 Cores waterproof aviation connector
Tx		BUC В разъемах F-типа
RX		LNB OUT C-Type Connector
LAN		1´ RJ45 10.100.0005
		1´ RJ45 Modem Debug
Debug		SP/SD13-7 Cores waterproof aviation connector
Other Function
Wireless Router		IEEE 802. 11b/g/n на частоте 2,4 ГГц Номер доступа: 30 Покрытие (свободное): 50~100 м
Устройство Bluetooth
GNSS Device Supports		GPS/GLONASS/BeiDou-2/Galileo
Batteries		3~15hours working time (3W BUC) 7
Color		Pantone P 168-12 U
Аксессуары
Рассылки электропередачи		9002 10m (3935 IN0032
Network Cable		5m (196.86 in.)
Approval
FCC, CE, RCM, ANANTEL
Intelsat Approval

Размеры:

Базовая конфигурация терминала uSat:

• Плоский терминал с щелевой волноводной решеткой (эквивалент 0,6 м параболической антенны Ku-диапазона)

• Satellite modem module

• BUC module

• LNB module

• GNSS module

• Display module

• Satellite search module

• Wireless router

• Power supply модуль

• Защитный кожух / Опорная платформа

Flat Panel Antenna Terminal Tested at Intelsat

Facility&Flat Panel Antenna Terminal

Hot Tags: flat panel antenna, flat panel satellite antenna, flat panel satellite terminal, manufacturers , дизайн, цена, лучший, технические характеристики, установка, продажа0634

FOTOS

GRAFIKEN

VEKTOREN

Видео

ОБЕСПЕЧЕНИЯ

NIEDRIGSTER PREIS

SIGNATURE

BEST QUALITät

9075 Durcle

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

интернет-плоский символ. векторные иллюстрации enthalten символ — Satellitenschüssel, anbieter, wlan, cctv-kamera, ноутбук, optisches kabel, patchkabel glyphensilhouette piktogramm für web. schwarze farbschilder — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Интернет-плоский символ. Векторные иллюстрации enthalten Symbol -…

Антенна, спутник, шкала, радар-символ-набор, флэш-дизайн-вектор-иллюстрация в 6 вариантах выбора для веб-дизайна и мобильных приложений — плоская спутниковая тарелка, графика, клипарт, мультфильмы und -symbole

Antenne, Satellit, Schale, Radar-Symbol-Set, flash Design-Vektor-

Satellitenschüssel auf dem dach. icon mit langem schatten auf leerem Hintergrund — плоский дизайн — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel auf dem Dach. Icon mit langem Schatten auf…

romantik und liebeskonzept. umrissschild im flachen stil gezeichnet. linie symbol des herzens neben Satellitenschüssel — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Romantik und Liebeskonzept. Umrissschild im flachen Stil…

antenne, satellit, schüssel, radiuskonzept vektor-icons, infografik-vorlage einfach zu bearbeiten, satz von bunten flachen design-zeigern für webdesign und mobile anwendungen — плоская спутниковая тарелка stock-grafiken, -clipart, — мультфильмы и символ

Antenne, Satellit, Schüssel, Radarkonzept Vektor-Icons,…

Satellitenschüssel auf dem dach. icon mit langem schatten auf leerem Hintergrund — плоский дизайн — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel auf dem Dach. Icon mit langem Schatten auf…

iot- und Automationskonzept. eine frau hält eine Satellitenschüssel in den handen. isoliert auf weißem Hintergrund. модный плоский стиль. векториллюстрация. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

IOT- und Automatisierungskonzept. Eine Frau hält eine…

Internet der dinge und Automaticisierungskonzept. der type hält eine Satellitenschüssel in den handen. isoliert auf weißem Hintergrund. векторная иллюстрация в модном плоском стиле. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Internet der Dinge und Automatisierungskonzept. Der Typ hält…

iot- undautomatisierungskonzept. eine frau hält eine Satellitenschüssel in den handen. изолиерт. модный плоский стиль. векториллюстрация. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

IOT- und Automatisierungskonzept. Eine Frau hält eine…

parabolantenne. icon mit langem schatten auf leerem hintergrund — плоский дизайн — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Parabolantenne. Icon mit langem Schatten auf leerem Hintergrund —

eine frau hält eine Satellitenschüssel in den handen. Интернет der dinge und Automationsierungskonzept. кишки для презентаций, веб-сайтов и типографии. векторные иллюстрации в стиле флахен. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Eine Frau hält eine Satellitenschüssel in den Händen. Интернет…

eine frau hält eine Satellitenschüssel in den handen. iot- undautotisierungskonzept. кишки для презентаций и веб-сайтов. модный плоский стиль. векториллюстрация. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Eine Frau hält eine Satellitenschüssel in den Händen. IOT- и…

konzept des Internets der dinge. eine frau hält eine Satellitenschüssel in den handen. isoliert auf weißem Hintergrund. векторные иллюстрации в стиле флахен. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Konzept des Internets der Dinge. Eine Frau hält eine…

iot- undautotisierungskonzept. der type hält eine Satellitenschüssel in den handen. изолиерт. модный плоский стиль. векториллюстрация. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

IOT- и Automatisierungskonzept. Der Typ hält eine Satellitenschü

parabolantenne. icon mit langem schatten auf leerem Hintergrund — плоский дизайн — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Параболантен. Icon mit langem Schatten auf leerem Hintergrund —

ein mann hält eine Satellitenschüssel in den handen. iot- undautotisierungskonzept. кишки для презентаций и веб-сайтов. модный плоский стиль. векториллюстрация. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Ein Mann hält eine Satellitenschüssel in den Händen. IOT- und…

satellit, schüssel, antennenkonzept vektor-icon-set, infografik-vorlage, flaches design bunte web-buttons in 5 farboptionen — плоская спутниковая тарелка, графика, -клипарт, -мультфильмы и -символ

Satellit, Schüssel, Antennenkonzept Vektor-Icon-Set, Infografik-Vo

Satellitenschüssel mit antenne für tv-übertragung, flash vektorillustration isoliert auf weißem undergrund. — плоская спутниковая тарелка, графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel mit Antenne für TV-Übertragung, flache. ..

спутниковая тарелка, символ на синем фоне — плоская спутниковая тарелка, рисунок, -clipart, — Cartoons und -symbole

Sat-Antenne flach Symbol auf blauem Hintergrund 9Символ плоской линии 0005 Satellitenschüssel. векторная иллюстрация параболантен. schwarzes dünnes lineares piktogramm für kommunikationsgeräte — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel Flat Line Symbol. Vektorumriss Illustration…

satellit, schüssel, antennenkonzept vektor-icon set, flat-design-zeiger, infografik-vorlage — плоская спутниковая тарелка, графика, -клипарт, -мультфильмы и -символ

Satellit, Schüssel, Antennenkonzept Vektor- Icon-Set, Flat-Design-Z

Satellitenschüssel-символ. радар, символ антенны. ТВ и интернет знак в векторе flach — плоская спутниковая тарелка фондовой графики, -клипарт, -мультфильмы и -символ

Satellitenschüssel-Symbol. Радар, Антенненсимвол. ТВ и…

Значок машины спутниковой антенны на белом фоне Фарбкрайс — плоская спутниковая тарелка фондового графика, -клипарт, -мультфильмы и -символ

Значок машины спутниковой антенны на белом Фарбкрайс Tasten

Символ для Satellitenschüsselmaschine на белом Farbkreistasten. Diese 100% lizenzfreie Vektorillustration zeigt das Hauptsymbol, das in Schwarz in einem weißen Kreis abgebildet ist. Die Alternativen Farboptionen in Blau, Grün, Gelb, Rot, Lila, Indigo, Orange und Schwarz befinden sich rechts neben dem Symbol und sind in zwei vertikalen Spalten angeordnet.

icon Satellitenschüssel — flacher stil, einfache illustration, bearbeitbarer strich — плоская спутниковая тарелка, графика, -клипарт, -мультфильмы и -символ

Icon Satellitenschüssel — Flacher Stil, Einfache Illustration,… isoliert auf weißem Hintergrund. символ Satellitenschüssel einfaches. konzept der weltraumwissenschaft und -erforschung — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel-Vektor-Icon im flachen Stil isoliert auf weißem

Satellitenschüssel-Vektorsymbol im flachen Stil isoliert auf weißem Hintergrund. Satellitenschüssel einfaches Symbol. Weltraumwissenschaft und Explorationskonzept.

Значок спутниковой тарелки на летнем фоне — плоская спутниковая тарелка с изображением, -клипартом, -мультфильмами и -символами

Значок спутниковой тарелки на белом фоне Вкус

Satellitenschüssel-Symbol на белом фоне. Diese 100% lizenzfreie Vektorillustration zeigt das Hauptsymbol, das in Schwarz in einem weißen Kreis abgebildet ist. Die Alternativen Farboptionen in Blau, Grün, Gelb, Rot, Lila, Indigo, Orange und Schwarz befinden sich rechts neben dem Symbol und sind in zwei vertikalen Spalten angeordnet.

alte Satellitenschüssel für Radio oder fernsehen auf einem flachdach eines hochhauses außer ordnung — плоская спутниковая тарелка стоковые фото и изображения

alte Satellitenschüssel für Radio oder Fernsehen auf einem… kommunikationsgeräte flat style vector illustration auf weißemhintergrund — плоская спутниковая тарелка фондовая графика, -клипарт, -мультфильмы и -символ

Satellitenschale, Broadcast-Kommunikationsgeräte Flat Style. ..

Satellitenschüssel, Rundfunkkommunikationsausrüstung Flache Vektorillustration isoliert auf weißem Hintergrund.

12 векторных флешек с изолированными коммуникационными изображениями спутниковых символов, расположенных в пределах области с GPS-слежением, радиолокационной станцией, солнечными панелями и охраной. — плоская спутниковая тарелка стоковая графика, -клипарт, -мультфильмы и -символ

12 Vektor flache isoliert Kommunikation künstlichen Satelliten…

Satellitenschüssel symbol flache grafik design — плоская спутниковая тарелка стоковая графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel Symbol flache Grafik Design

астронавт векторный рисунок в стиле комиксов — плоская спутниковая тарелка, графика, -клипарт, -мультфильмы и -символ

Astronauten Vector-Zeichen in flache Comic-Stil

Astronauten Vectorcharactere im flachen Cartoon- Стиль. Astronauten-Cartoon, Charakter-Astronaut, Person Astronaut, menschliche Raumfahrer Illustration

circle flachen design zusammensetzung platz symbole und infografiken elemente — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Circle flachen design Zusammensetzung Platz Symbole und. ..

Kreisvektor-Flat-Design-Komposition von Raumsymbolen und Infografikelementen

vektor-flachsatelliten-radarschüssel mit antennensymbol — плоская спутниковая тарелка stock-grafiken, -clipart, -cartoons und -symbole 900 -Flachsatelliten-Radarschüssel mit Antennensymbol

Satellitenradarschüssel mit Antennensymbol. Символ космических технологий связи. Fernsehen, Интернет, drahtloses Datenübertragungstool. Трансляция-Signalempfänger. Флаш Векториллюстрация

vollmond-мультфильм-flachdesign. vektordarstellung auf schwarzem Hintergrund — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Vollmond-Cartoon-Flachdesign. Vektordarstellung auf schwarzem…

Значок спутниковой тарелки на белом фоне — плоская спутниковая тарелка Stock-grafiken, -clipart, -cartoons und -symbole

Значок спутниковой тарелки на белом фоне Tasten

Satellitenschüssel-Symbol на белом фоне. Diese 100% lizenzfreie Vektorillustration zeigt das Hauptsymbol, das in Schwarz in einem weißen Kreis abgebildet ist. Die Alternativen Farboptionen in Blau, Grün, Gelb, Rot, Lila, Indigo, Orange und Schwarz befinden sich rechts neben dem Symbol und sind in zwei vertikalen Spalten angeordnet.

векторная иллюстрация изолированной спутниковой системы связи с GPS-радарной станцией слежения, солнечными панелями и защитой от синего неба. — плоская спутниковая тарелка сток-график, -клипарт, -мультфильмы и -символ

Векторная иллюстрация флаш-изолиерт Сат-Коммуникацииконцепт

Satellitenglyph-sypo-set mit flachem raumschiff, schhale und turmantenne, raumstation, erdumlaufbahn, drahtlose kommunikationstechnik, gps-navigationstechnik, gps-navigationstechnik символ силуэта. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenglyph-Sypo-Set mit flachem Raumschiff, Schale und…

Flache design-illustration der erde im weltall — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Flache design-illustration der Erde im Weltall

Вектор-Иллюстрация

Satellitenschüssel-Maschine-Symbol Flache Grafik Design — плоская спутниковая тарелка Stock-grafiken, -clipart, -cartoons und -symbole

Satellitenschüssel-Maschine-Symbol flache Grafik Design

weltraum. иллюстрация в плоском стиле — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Велтраум. Иллюстрация в цветном стиле

во внешнем стиле с изображением спутника. радиотелескоп verfolgen умирает стерне. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Flachen Stil-Ikone mit Satellitenschüssel. Радиотелескоп…

Satellitenschüssel flache vektor-illustration — плоская спутниковая тарелка stock-grafiken, -clipart, -cartoons und -symbole клипарт, -мультфильмы и -символ

Satelliten-Schüssel flach Symbol auf blue Hintergrund

Satellitenschüssel flaches Символ на синем фоне. Das Symbol ist auf blauem Hintergrund dargestellt. Es gibt drei weitere Hintergrundfarbvariationen, die in dieser Datei enthalten sind. Das Symbol wird in weißer Farbe gerendert und der Hintergrund ist blue.

Значок линии спутниковой антенны на задней панели. Ручная иллюстрация векторного стиля — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символ

Иконка спутниковой антенны на задней панели. Rote flache Stil…

vektor flache symbol, Satellitenschüssel — плоская спутниковая тарелка stock-grafiken, -clipart, -cartoons und -symbole

Vektor-Flachsatelliten-Radarschüssel mit Antennensymbol

Satelliten-umriss-symbol gesetzt mit flachen raumschiff, cubesat, кассир и турманская антенна, raumstation, erdumlaufbahn, drahtlose kommunikation tech, gps-navigationssignal editierbare hublinie zeichen. — плоская спутниковая тарелка сток-график, -клипарт, -мультфильмы и -символ

Satelliten-Umriss-Symbol gesetzt mit flachen Raumschiff, Cubesat,

raum, vektor-flache symbole satz — плоская спутниковая тарелка сток-график, -клипарт, -мультфильмы und -symbole

Raum, Vector-flache Symbole Satz

Leerzeichen und Vektor flache Symbole gesetzt. Weltraumrakete und Planet, Raumschiff und Satellit im Universum, Weltraumraketentechnologie und Kometenillustration

flache bildung und wissenschaft konzept banner satz. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Flache Bildung und Wissenschaft Konzept Banner Satz.

Satz von flachen Design-Flyers und Header mit Platz Symbole — плоская спутниковая тарелка Stock-grafiken, -clipart, -cartoons und -symbole

Satz von flachen design-flyers und Header mit Platz Symbole

Satz от Vector-Flat-Design-Flyern und Headern от Space-Icons und Infografik-Elementen

Марсоход для исследования Марса с антенной и спутником. Roboter-raum machine auf kleinen rädern. значок вектора вспышки — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы. Roboter-Weltraummaschine auf kleinen Rädern. Космос-Тема. Иллюстрация в мультяшном стиле. Buntes flaches Vektordesign, isoliert auf weißem Hintergrund.

спутниковый-шюссель-символ. Trendige wohnung vektor sat-teller-symbol auf w — плоская спутниковая тарелка с графикой, -клипартом, -мультфильмами и -символом

Satelliten-Schüssel-Symbol. Trendige Wohnung Vektor Sat-Teller-Sym

Symbol für Satellitenschüsseln. Trendige Flache Vector Satellitenschüssel Symbol auf weißem Hintergrund aus der Sammlung elektronischer Geräte, Vektorillustration kann für Web и Handy verwendet werden, eps10

flashe raum thema illustration for kalender. neujahrs-cover 2017 — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символ

Тематическая иллюстрация Flache Raum для календаря. Neujahrs-Cover 2017

значок вектора радара Satellitenschüssel tv-technologie. Flache вектор-иллюстрация в schwarz auf weißem Hintergrund. eps 10 — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Радиолокационная векторная икона Satellitenschüssel TV-Technologie. Flache…

reihe von bunten обложки mit verschiedenen planeten und um universum schlagzeile konzept. вектор, флеш-флаер, веб-баннер, пользовательский интерфейс, собственный веб-сайт. einladung konzept hintergrund. Moderne regler layoutseite — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Reihe von bunten обложки mit verschiedenen Planeten und um. ..

Set aus bunten Covern mit verschiedenen Planeten und Around Universe Headline-Konzept. Векторные флаеры, флаеры, веб-баннеры, UI-заголовки, все, что есть на веб-сайте. Hintergrund des Einladungskonzepts. Современный макет Schieberegler

Satellitenschüssel icon konzept. Satellitengericht flaches vektorsymbol, zeichen, umrissbild. — плоская спутниковая тарелка — графика, -клипарт, -мультфильмы и -символ

Satellitenschüssel Icon Konzept. Satellitengericht flaches…

Konzeptsymbol der Satellitenschüssellinie. Satellitenschüssel flaches Vektor-Website-Zeichen, Umrisssymbol, Illustration.

Satellitenschüssel Runde Flache Multi Farbige Symbole — плоская спутниковая тарелка со стоковым изображением, -клипарт, -мультфильмы и -символ , -cartoons und -symbole

Flachbildfernseher mit Schatten-Symbol und mobile applacation…

mond und sterne symbol isoliert auf gruemhintergrund. дизайн флачей. векторная иллюстрация — плоская спутниковая тарелка, графика, клипарт, мультфильмы и символы

Mond und Sterne Symbol isoliert auf gruem Hintergrund. Flaches…

ракета ракета символ — плоская спутниковая тарелка сток-графики, -клипарт, -мультфильмы и -символ

ракета ракета символ

вектор ракета ракета символ

из 6

Starlink выпускает плоскую высокопроизводительную мобильную антенну для морского использования

Плоская высокопроизводительная антенна похожа на стандартную высокопроизводительную антенну, но без вехи или двигателей

SpaceX незаметно разместила на своем веб-сайте «Плоскую высокопроизводительную тарелку» для морских клиентов.

Новая плоская монтировка Dishy не имеет двигателей наведения и стойки и предназначена для установки на горизонтальную поверхность. Новая Flat Dishy теперь предоставляется всем новым клиентам, заказывающим морскую услугу, а также доступна в качестве бесплатного обновления для существующих клиентов Maritime с моторизованной тарелкой.

Когда Starlink Maritime был впервые выпущен, на веб-сайте было отмечено, что у клиентов будет возможность перейти на Starlink с плоской панелью в четвертом квартале 2022 года, и теперь он официально выпущен.

Новые заказы для Starlink Maritime получат два плоских высокопроизводительных Starlink, а также клиновидные крепления.

Содержание

Видеорассказ

Детали плоской высокопроизводительной тарелки

Плоская высокопроизводительная тарелка выглядит так же, как и предыдущая высокопроизводительная система, но с удаленными полюсом и двигателями. в целом гораздо более низкий профиль. Это также позволяет устанавливать тарелку на любую горизонтальную поверхность, расширяя возможности монтажа, особенно на транспортных средствах и лодках.

Морская служба включает в себя два Flat High Performance Starlinks для резервирования и устранения препятствий. Для установки на судне Starlink рекомендует:

Для достижения наилучших результатов каждый Starlink должен быть установлен над палубой с полностью беспрепятственным обзором неба. Оба Starlink будут иметь активное соединение на случай, если часть судна будет мешать обзору спутников Starlink. Например, пользователи могут установить каждую тарелку Starlink с любой стороны мачты корабля.

Схема клинового крепления — для установки на транспортное средство Starlink рекомендует ориентировать крепление таким образом, чтобы нижний конец был направлен вперед.

SpaceX предлагает, чтобы два устройства были разделены не менее чем на 14 футов, и каждый Dishy поставляется с сопутствующим маршрутизатором, который работает независимо. Клиенты, которые хотят связать две системы вместе, должны разработать решение самостоятельно, например, с помощью маршрутизатора Peplink.

Сама новая тарелка плоская с кабелем, выходящим с одного конца, и сама тарелка может быть плоской, по крайней мере теоретически.

Однако морской комплект включает в себя клиновидные крепления, которые наклоняют плоскую антенну на восемь градусов и обеспечивают доступ к кабелю под креплением через кабельный сальник. Starlink рекомендует размещать антенну в передней части судна или транспортного средства.

Будет ли плоская высокопроизводительная антенна доступна для других сервисов Starlink?

В предыдущей статье мы рассказывали, что Starlink начал блокировать использование In-Motion на транспортных средствах, что, вероятно, означало, что скоро появится настоящая мобильная версия.

Плоская высокопроизводительная тарелка предназначена для мобильных приложений и сложных условий.

Новая квартира Dishy дает нам надежду на то, что мобильный Starlink с плоским креплением будет доступен для других сервисов Starlink, поскольку морской план по-прежнему недоступен для большинства кочевников из-за высокой стоимости оборудования и самого дорогой тарифный план на 5000 долларов в месяц.

В настоящее время новая плоская тарелка Dishy доступна только для клиентов Maritime, но Starlink может сделать эту тарелку доступной для других служб в будущем — или SpaceX может выпустить аналогичную плоскую модель по более удобной цене.

Для сравнения, стандартная High Performance Dishy доступна за 2500 долларов США для клиентов Starlink Business и является дополнительным обновлением для клиентов Starlink Residential.

Заключительные мысли

Выпуск плоской высокопроизводительной тарелки — это первое оборудование Starlink, позволяющее использовать его по-настоящему мобильно. Отсутствие полюса и двигателей также улучшит возможности монтажа и надежность, поскольку новый Dishy не имеет движущихся частей.

Тем не менее, это новое плоское крепление Dishy в настоящее время доступно только на высококлассном морском сервисе, который стоит 10 000 долларов за оборудование и 5 000 долларов в месяц, что недоступно для большинства кочевников. Хотя на данный момент это все еще спекуляция, вполне вероятно, что новый плоский Dishy будет предлагаться с другими услугами, или что Starlink в будущем выпустит дополнительные плоские Dishys, которые более доступны для кочевников, ищущих мобильную связь по низкой цене.
