Представление о магнитном поле / Хабр
Мы все знаем, что такое постоянные магниты. Магниты – это металлические тела, притягивающиеся к другим магнитам и к некоторым металлам. То, что располагается вокруг магнита и взаимодействует с окружающими предметами (притягивает или отталкивает некоторые из них), называется магнитным полем.
Источником любого магнитного поля являются движущиеся заряженные частицы. А направленное движение заряженных частиц называется электрическим током. То есть, любое магнитное поле вызывается исключительно электрическим током.
За направление электрического тока принимают направление движения положительно заряженных частиц. Если же движутся отрицательные заряды, то направление тока считается обратным движению таких зарядов. Представьте себе, что по кольцевой трубе течет вода. Но мы будем считать, что некий «ток» при этом движется в противоположном направлении. Электрический ток обозначается буквой I.
В металлах ток образуется движением электронов – отрицательно заряженных частиц.
Это произошло потому, что когда начали изучение электрические явления, не было известно, какими именно носителями чаще всего переносится ток.
Если мы посмотрим на этот проводник с левой стороны, так, чтобы ток шел «от нас», то магнитное поле этого тока будет направлено вокруг него по часовой стрелке.
Если рядом с этим проводником расположить компас, то его стрелка развернется перпендикулярно проводнику, параллельно «силовым линиям магнитного поля» — параллельно черной кольцевой стрелке на рисунке.
Если мы возьмем шарик, имеющий положительный заряд (имеющий дефицит электронов) и бросим его вперед, то вокруг этого шарика появится точно такое же кольцевое магнитное поле, закручивающееся вокруг него по часовой стрелке.
Ведь здесь тоже имеет место направленное движение заряда. А направленное движение зарядов есть электрический ток. Если есть ток, вокруг него должно быть магнитное поле.
Движущийся заряд (или множество зарядов – в случае электрического тока в проводнике) создает вокруг себя «тоннель» из магнитного поля. Стенки этого «тоннеля» «плотнее» вблизи движущего заряда. Чем дальше от движущегося заряда, тем слабее напряженность («сила») создаваемого им магнитного поля. Тем слабее реагирует на это поле стрелка компаса.
Закономерность распределение напряженности магнитного поля вокруг его источника такая же, как закономерность распределения электрического поля вокруг заряженного тела – она обратно пропорциональна квадрату расстояния до источника поля.
Если положительно заряженный шарик перемещается по кругу, то кольца магнитных полей, образующихся вокруг него по мере его движения, суммируются, и мы получим магнитное поле, направленное перпендикулярно плоскости, в которой перемещается заряд:
Магнитный «тоннель» вокруг заряда оказывается свернутым в кольцо и напоминает по форме тор (бублик).
Такой же эффект получается, если свернуть в кольцо проводник с током. Проводник с током, свернутый в многовитковую катушку называется электромагнитом. Вокруг катушки складываются магнитные поля движущихся в ней заряженных частиц — электронов.
А если заряженный шарик вращать вокруг его оси, то у него появится магнитное поле, как у Земли, направленное вдоль оси вращения. В данном случае током, вызывающим появление магнитного поля, является круговое движение заряда вокруг оси шарика – круговой электрический ток.
Здесь, по сути, происходит то же самое, что и при движении шарика по кольцевой орбите. Только радиус этой орбиты уменьшен до радиуса самого шарика.Все сказанное выше справедливо и для шарика заряженного отрицательно, но его магнитное поле будет направлено в противоположную сторону.
Данный эффект был обнаружен в опытах Роуланда и Эйхенвальда. Эти господа регистрировали магнитные поля вблизи вращающихся заряженных дисков: рядом с этими дисками начинала отклоняться стрелка компаса. Направления магнитных полей в зависимости от знака заряда дисков и направления их вращения, показаны на рисунке:
При вращении незаряженного диска, магнитные поля не обнаруживались. Не было магнитных полей и вблизи неподвижных заряженных дисков.
Модель магнитного поля движущегося заряда
Теперь представьте себе, что вокруг нас находится тонкая и прочная эластичная паутина, похожая на струны пространства, которые мы рисовали, создавая модель электрического поля.
Когда мы движемся сквозь эту трехмерную «паутину», из-за вращения руки, она, деформируясь, смещается по часовой стрелке, образуя подобие спирали, словно бы наматываясь в катушку вокруг заряда.
Сзади, за нами, «паутина» восстанавливает свою правильную структуру. Примерно так можно представлять себе магнитное поле положительного заряда, движущегося прямо.
А теперь попробуйте двигаться не прямо вперед, а по кругу, например, поворачивая при ходьбе налево, при этом вращая рукой по часовой стрелке. Представьте себе, что вы движетесь через нечто, напоминающее желе. Из-за вращения вашей руки, внутри круга, по которому вы движетесь, «желе» будет смещаться вверх, образуя горб над центром круга. А под центром круга, образуется впадина из-за того, что часть желе сместилось вверх. Так можно представлять себе формирование северного (горб сверху) и южного (впадина снизу) полюсов при движении заряда по кольцу или его вращения.
Если при ходьбе вы будете поворачивать направо, то «горб» (северный полюс) сформируется снизу.
Аналогично можно сформировать представление о магнитном поле движущегося отрицательного заряда. Только вращать рукой нужно в противоположную сторону – против часовой стрелки. Соответственно, магнитное поле будет направлено в противоположную сторону. Просто каждый раз следите за тем, в какой сторону ваша рука выталкивает «желе».
Такая модель наглядно демонстрирует то, почему северный полюс одного магнита притягивается к южному полюсу другого магнита: «горб» одного из магнитов втягивается во «впадину» второго магнита.
И еще эта модель показывает, почему не существуют отдельных северных и южных полюсов магнитов, как бы мы их не разрезали – магнитное поле представляет собой вихревую (замкнутую) «деформацию пространства» вокруг траектории движущегося заряда.
Спин
У электрона было обнаружено магнитное поле, такое, какое у него должно быть в том случае, если бы он был шариком, вращающимся вокруг своей оси.
Кроме того, у электрона существует еще и орбитальный магнитный момент. Ведь электрон не только «вращается», но движется по орбите вокруг ядра атома. А движение заряженного тела порождает магнитное поле. Так как электрон заряжен отрицательно, магнитное поле, вызванное его движением по орбите, будет выглядеть так:
Если направление магнитного поля, вызванного движением электрона по орбите, совпадает с направлением магнитного поля самого электрона (его спином), эти поля складываются и усиливаются. Если же эти магнитные поля направлены в разные стороны, они вычитаются и ослабляют друг друга.

Эта статья — отрывок из книги об азах химии. Сама книга здесь:
sites.google.com/site/kontrudar13/himia
UPD: Материал предназначен, в первую очередь, для школьников средних классов. Возможно, Хабр не место для подобных вещей, Но где место? Нет его.
Глава 22. Магнитные взаимодействия. Магнитная индукция.Силы Лоренца и Ампера
Если заряд движется, то наряду с электрическим полем он создает еще одно поле — магнитное, которое действует на другие движущиеся заряды. В результате возникает дополнительное (наряду с кулоновским) взаимодействие движущихся электрических зарядов, которое называется магнитным. В результате магнитного взаимодействия возникает взаимодействие проводников с током.
В 1820 г. датский физик Х. Эрстед обнаружил, что проводник с током действует на магнитную стрелку. После этого стало ясно, что магнитное взаимодействие движущихся электрических зарядов и токов и взаимодействие постоянных магнитов имеют одну и ту же природу. На основании подробных исследований А. Ампер установил, что взаимодействие постоянных магнитов между собой и с токами можно объяснить, если предположить, что внутри магнитов есть электрические токи (в настоящее время известно, что эти токи имеют внутримолекулярную природу).
Для характеристики магнитного поля вводится векторная величина, которая называется индукцией магнитного поля и которая позволяет найти силы, действующие со стороны магнитного поля на движущиеся заряды. Как правило, эту величину обозначают буквой . Для нахождения индукции в каждой точке магнитного поля, созданного проводником с током, используется закон Био-Савара-Лапласа и принцип суперпозиции. Закон Био-Савара-Лапласа позволяет найти поле , созданное бесконечно малым элементом проводника, а принцип суперпозиции требует сложить векторы индукции, созданные всеми элементами проводников. Закон Био-Савара-Лапласа в школьный курс физики, однако, не входит. В задачи ЕГЭ входят только вопросы, связанные с направлением вектора магнитной индукции (но не с величиной).

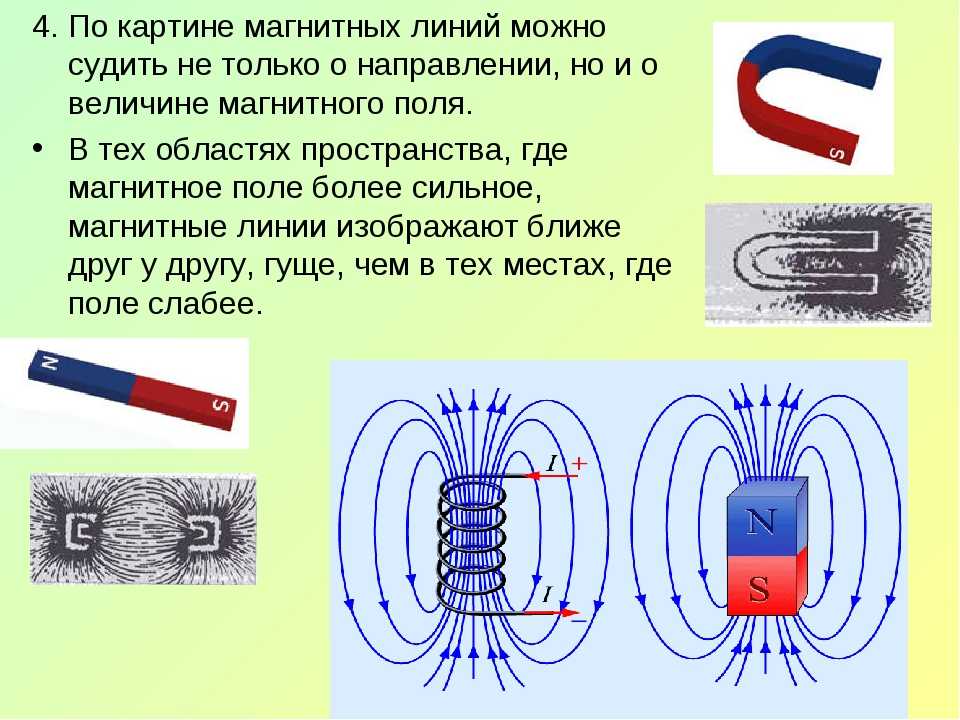

Магнитное поле можно изобразить графически с помощью линий магнитной индукции. Линии магнитной индукции — воображаемые линии, касательные к которым в каждой точке совпадают с направлением вектора в этой точке. Линии магнитной индукции проводят так, что их густота в каждой области пространства пропорциональна величине индукции в этой области. В отличие от силовых линий электрического поля линии магнитной индукции всегда являются замкнутыми.
На электрический заряд величиной , движущийся со скоростью в магнитном поле с индукцией , со стороны магнитного поля действует сила, которая называется силой Лоренца
(22.1) |
где — угол между скоростью и вектором индукции. Направление силы Лоренца определяется следующим образом (см. рисунок).
1. Сила Лоренца перпендикулярна плоскости, в которой лежат векторы скорости заряда и индукции магнитного поля (на рисунке эта плоскость показана тонким пунктиром).
2. Выбор между двумя перпендикулярными направлениями осуществляется с помощью правила буравчика (или правила левой руки): если вращать правый буравчик так, что его ручка движется от вектора к вектору , то направление его вкручивания указывает направление силы Лоренца, действующей на положительный заряд (траектория ручки буравчика показана на рисунке изогнутой стрелкой).
3. Для отрицательного заряда направление силы Лоренца противоположно.
Можно также определять направление силы Лоренца по правилу левой руки: левую руку нужно расположить так, чтобы вектор входил в ладонь, направление четырех пальцев совпадало с направлением вектора скорости заряда, тогда направление отогнутого под прямым углом к четырем пальцам большого пальца покажет направление силы, действующей на положительный заряд (на отрицательный заряд действует сила противоположного направления).
Поскольку магнитное поле действует на движущиеся заряды, то магнитное поле действует и на проводник, по которому течет электрический ток. Если в магнитном поле с индукцией находится проводник длиной , по которому течет ток , то на этот проводник действует сила
(22.2) |
где — угол между током и вектором индукции. Направлен вектор силы (22.2) перпендикулярно плоскости, в которой лежат вектор и проводник, причем в таком направлении, что если поставить правый буравчик перпендикулярно указанной плоскости и вращать его так, что ручка вращается от тока к вектору , то направление его вкручивания покажет направление силы (см. рисунок; плоскость в которой лежат проводник и вектор индукции обозначена тонким пунктиром, движение ручки буравчика — изогнутой стрелкой). Также для нахождения направления силы можно использовать правило левой руки. Сила (22.2), действующая со стороны магнитного поля на проводник с током, называется силой Ампера.
Рассмотрим теперь задачи.
Правильный ответ в задаче 22.1.1 — 4 (магнитное поле создается движущимися заряженными телами), в задаче 22.1.2 — 2 (в магнитном веществе есть незатухающие электрические токи). Что же касается того, заряжен магнит или нет, то от этого существование магнитного поля (если магнит покоится) не зависит.
В задаче 22.1.3 следует воспользоваться правилом буравчика. Если вкручивать буравчик по направлению тока в проводнике, то в точке его ручка будет двигаться за чертеж. Следовательно, за чертеж направлен в точке и вектор индукции магнитного поля (ответ 1).
Если вкручивать буравчик по току в кольце (в любой точке кольца), то ручка буравчика в центре кольца будет двигаться за чертеж. Поэтому правильный ответ в задаче 22.1.4 — 3.
Поскольку угол между скоростью заряда и вектором магнитной индукции равен нулю (задача 22.1.5), то согласно формуле (22.1) сила Лоренца, действующая на этот заряд, равна нулю (ответ 4).
Применим к проводнику с током из задачи 22.1.6 формулу (22.2) для силы Ампера. Имеем (ответ 2).
Как следует из формулы (22.2) сила Ампера равна нулю, если угол между током и индукцией равен нулю или 180°. Из приведенных на рисунке в задаче 22.1.7 проводников, таковым является только проводник 1. Поэтому на него магнитное поле не действует (ответ 1).
Применяем к частице из задачи 22.1.8 (см. рисунок) правила нахождения направления силы Лоренца (пункты 1-3 после формулы (22.1)). Во-первых, сила Лоренца направлена перпендикулярно плоскости, в которой лежат векторы скорости заряда и индукции магнитного поля — т.е. либо за чертеж, либо на нас. Во-вторых, при вращении ручки буравчика, поставленного на чертеж в ту точку, где находится заряд, от вектора к вектору (в направлении меньшего угла между ними), буравчик будет «выкручиваться» из чертежа. А по-скольку частица заряжена положительно, сила Лоренца направлена «на нас» (ответ 1).
Используя правила для силы Ампера (формула (22.2) и текст после нее), найдем, что сила Ампера, действующая со стороны магнитного поля на проводник с током в задаче 22.1.9, направлена «от нас» (ответ 3). |
В задаче 22.1.10 следует сначала найти направление вектора магнитной индукции поля провода в той точке, где находится заряд, а затем использовать правила для силы Лоренца (формула (22.1) и текст за ней). Согласно результатам задачи 22.1.3, вектор в той точке, где находится заряд, направлен за чертеж (см. рисунок).
Вектор силы Лоренца направлен перпендикулярно плоскости, в которой лежат векторы и , т.е. либо к проводу, либо от него. Ставим буравчик перпендикулярно этой плоскости и вращаем его так, что ручка движется от вектора к вектору (см. рисунок; буравчик нужно вращать по часовой стрелке, если смотреть снизу). При таком вращении буравчик будет вкручиваться вверх. А поскольку электрон заряжен отрицательно, то действующая на него сила направлена противоположно, т.е. от провода (ответ 2).
В задаче 22.2.1 используем принцип суперпозиции. Ток в горизонтальном кольце создает поле в его центре с индукцией, направленной вверх, ток в вертикальном кольце — с индукцией, направленной вправо (см. задачу 22.1.4.). Результат сложения этих векторов — индукция суммарного магнитного поля — направлена на «северо-восток» (ответ 1).
Ток в верхнем проводе (задача 22.2.2) создает поле с индукцией, направленной «за чертеж», ток в нижнем — «на нас». Результат их сложения зависит от величин этих векторов. Поскольку поле нижнего провода в точке больше поля верхнего (меньше расстояние), то вектор суммы направлен «на нас» (ответ 1).
Сила Лоренца в любой момент времени перпендикулярна скорости частицы. Поэтому угол между бесконечно малым перемещением частицы в любой момент времени и силой Лоренца, действующей на частицу в этот момент времени, — прямой. А поскольку в формулу для работы силы на бесконечно малом участке перемещения входит косинус угла между силой и перемещением, то работа силы Лоренца равна нулю (задача 22.2.3 — ответ 3). Из этих рассуждений и теоремы об изменении кинетической энергии следует, что заряженная частица, движущаяся под действием магнитного поля, изменяет направление, но не величину своей скорости.
Если заряженная частица влетает в однородное магнитное поле перпендикулярно линиям магнитной индукции, то она движется по окружности, причем эта окружность лежит в плоскости, перпендикулярной линиям магнитной индукции. Радиус окружности можно найти из второго закона Ньютона для этой частицы
(22.3) |
где и — масса частицы и ее заряд, — ускорение, — скорость, которая не изменяется по величине (см. предыдущую задачу), — индукция магнитного поля. В формуле (22.3) использовано известное выражение для центростремительного ускорения . Из формулы (22.3) получаем для радиуса окружности
(22.4) |
Применяя формулу (22.4) к задаче 22.2.4 находим отношение радиусов окружности первой и второй частиц
(ответ 2).
Найдем сначала скорости протона и -частицы, ускоренных одним и тем же напряжением (задача 22.2.5). По теореме об изменении кинетической энергии имеем
где и — масса частицы и ее заряд, — скорость, которую частица приобретает после разгона (здесь предполагается, что начальная скорость частицы равна нулю). Из этой формулы находим отношение скоростей протона и -частицы , ускоренных одним и тем же напряжением
Поскольку заряд протона вдвое меньше заряда -частицы, а масса вчетверо меньше, то . Теперь из формулы (22.4) находим отношение радиусов окружности протона и -частицы, ускоренных одним и тем же электрическим напряжением и движущихся в одном и том же магнитном поле
(ответ 4).
Период обращения заряженной частицы в магнитном поле (задача 22.2.6) можно найти из следующих соображений. В однородном магнитном поле частица движется по окружности и за период проходит путь, равный длине этой окружности , где — ее радиус. Используя формулу (22.4) для радиуса траектории, получим для периода обращения
где — скорость частицы, — ее масса, — заряд, — индукция магнитного поля. Отсюда заключаем, что период обращения заряженной частицы в магнитном поле не зависит от ее скорости (ответ 3).
Индукция магнитного поля в задаче 22.2.7 должна быть направлена так, чтобы сила Лоренца, действующая на электрон, была направлена к центру окружности, по которой он движется (см. рисунок). А поскольку сила Лоренца перпендикулярна скорости и индукции, то вектор индукции может быть направлен в этой ситуации только «за чертеж» или «на нас». Воспользуемся далее правилом буравчика (см. текст после формулы (22.1)): если вращать буравчик так, что его ручка будет вращаться от скорости заряда к индукции магнитного поля , то направление его вкручивания указывает направление силы Лоренца, действующей на положительный заряд. Для электрона ( < 0) направление силы противоположно. Непосредственной проверкой убеждаемся, что вектор индукции направлен «за чертеж» (ответ 4).
В области среднего провода (задача 22.2.8) ток в верхнем проводе создает магнитное поле с индукцией, направленной «от нас», ток в нижнем — «на нас» (см. задачу 22.1.3). Но ток в нижнем проводе вдвое меньше тока в верхнем, а индукция поля — пропорциональна току. Поэтому индукция суммарного поля верхнего и нижнего проводов в области среднего провода направлена «от нас». Согласно правилам нахождения направления силы Ампера (см. текст после формулы (22.2)) находим, что сила, действующая на средний провод со стороны магнитного поля верхнего и нижнего проводов, направлена вверх (ответ 1). Отметим, что из приведенных рассуждений также следует, что два параллельных провода, по которым текут токи одинакового направления притягиваются, противоположного — отталкиваются.
В задаче 22.2.9 магнитное поле действует на рамку следующим образом. На стороны и , которые параллельны линиям индукции, поле не действует. На стороны и действуют силы Ампера, равные по величине , где — ток в рамке, — индукция магнитного поля, — длина стороны. Сила, действующая на сторону , направлена «на нас», на сторону — «от нас». Поскольку суммарная сила, действующая на рамку, равна нулю, как целое рамка перемещаться в пространстве не будет, а будет вращаться вокруг оси, показанной на рисунке пунктиром (ответ 4).
Задача 22.2.10 по формуле (22.2) находим силы Ампера, действующие на стороны треугольника
где — ток в контуре, и — длины сторон и , — индукция магнитного поля (последняя из приведенных формул следует из того, что сторона параллельна линиям индукции). Из теоремы синусов для треугольника
заключаем, что , а из правил для направления силы Ампера — что один из векторов или направлен «за чертеж», один — «на нас» (в зависимости от направления тока в контуре). Поэтому правильный ответ в задаче — 3.
Что такое магнетизм? Факты о магнитных полях и магнитной силе
Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные. Вот как это работает.
(Изображение предоставлено: TEK IMAGE через Getty Images)Магнетизм — это сила природы, создаваемая движущимися электрическими зарядами. Иногда эти движения микроскопические и происходят внутри материала, известного как магниты. Магниты или магнитные поля, создаваемые движущимися электрическими зарядами, могут притягивать или отталкивать другие магниты и изменять движение других заряженных частиц.
Магнитное поле воздействует на частицы силой, известной как сила Лоренца, согласно веб-сайту HyperPhysics Университета штата Джорджия . Сила, действующая на электрически заряженную частицу в магнитном поле, зависит от величины заряда, скорости частицы и напряженности магнитного поля. Сила Лоренца обладает тем специфическим свойством, что заставляет частицы двигаться под прямым углом к их первоначальному движению.
Некоторые материалы, такие как железо, известны как постоянные магниты, что означает, что они могут поддерживать постоянное магнитное поле. Это наиболее распространенные формы магнитов, встречающиеся в повседневной жизни. Другим материалам, таким как железо, кобальт и никель, можно придать временное магнитное поле, поместив их в более мощное поле, но в конечном итоге эти материалы потеряют свой магнетизм.
Как работает магнетизм
Магнитное поле Земли. (Изображение предоставлено: alxpin через Getty Images) Согласно HyperPhysics, магнитные поля генерируются движением электрических зарядов. Все электроны обладают фундаментальным квантово-механическим свойством углового момента, известным как «спин». Внутри атомов большинство электронов склонны образовывать пары, в которых один из них имеет «спин вверх», а другой — «спин вниз», или, другими словами, их угловые моменты направлены в противоположные стороны. В этом случае магнитные поля, созданные этими спинами, направлены в противоположные стороны, поэтому они компенсируют друг друга. Однако некоторые атомы содержат один или несколько неспаренных электронов, и эти неспаренные электроны создают крошечное магнитное поле. По данным Ресурсного центра неразрушающего контроля (НК), направление их вращения определяет направление магнитного поля. Когда значительное большинство неспаренных электронов выровнены со своими спинами в одном и том же направлении, они объединяются, чтобы создать магнитное поле, достаточно сильное, чтобы его можно было наблюдать в макроскопическом масштабе.
Источники магнитного поля являются диполярными, то есть имеют северный и южный полюса. По словам Джозефа Беккера из Университета штата Сан-Хосе, противоположные полюса (N и S) притягиваются, а одинаковые полюса (N и N или S и S) отталкиваются. Это создает тороидальное поле или поле в форме пончика, поскольку направление поля распространяется наружу от северного полюса и входит через южный полюс.
Земля сама по себе является гигантским магнитом. По данным НАСА, планета получает свое магнитное поле от циркулирующего электрического тока внутри расплавленного металлического ядра . Компас указывает на север, потому что маленькая магнитная стрелка в нем подвешена так, что она может свободно вращаться внутри корпуса, выравниваясь с магнитным полем Земли. Как это ни парадоксально, то, что мы называем магнитным северным полюсом, на самом деле является южным магнитным полюсом, потому что он притягивает северные магнитные полюса стрелок компаса.
История магнетизма
Магнетит (также известный как магнитный камень) является самым магнитным из всех природных минералов на Земле. (Изображение предоставлено Александром Победимским через Shutterstock) Если выравнивание неспаренных электронов сохраняется без приложения внешнего магнитного поля или электрического тока, оно создает постоянный магнит. Постоянные магниты являются результатом ферромагнетизма . Приставка «ферро» относится к железу, потому что постоянный магнетизм впервые наблюдали в форме природной железной руды, называемой магнетитом, Fe3O4. Кусочки магнетита можно найти разбросанными по поверхности Земли или вблизи нее, и иногда один из них будет намагниченным. Эти природные магниты называются магнитами. Хотя ученые точно не знают, как образуются магниты, «большинство ученых считают, что магнетит — это магнетит, в который ударила молния», согласно Университету Аризоны .
Вскоре люди узнали, что они могут намагничивать железную иглу, проводя по ней магнитным камнем, в результате чего большинство неспаренных электронов в игле выстраиваются в одном направлении. По данным НАСА , примерно в 1000 году нашей эры китайцы обнаружили, что магнит, плавающий в чаше с водой, всегда выстраивается в направлении север-юг. После этого магнитный компас стал огромным помощником в навигации, особенно днем и ночью, когда звезды скрывались за облаками.
Другие металлы, помимо железа, могут обладать ферромагнитными свойствами. К ним относятся никель, кобальт и некоторые редкоземельные металлы , такие как самарий или неодим, которые используются для изготовления сверхсильных постоянных магнитов.
Другие формы магнетизма
Магнетизм принимает множество других форм, но, за исключением ферромагнетизма, они обычно слишком слабы, чтобы их можно было наблюдать, кроме как с помощью чувствительных лабораторных приборов или при очень низких температурах. Антон Бругнамс впервые обнаружил диамагнетизм в 1778 году, когда использовал постоянные магниты в поисках материалов, содержащих железо. По словам Джеральда Кюстлера, широко публикуемого независимого немецкого исследователя и изобретателя, в своей статье «Диамагнитная левитация — исторические вехи» , опубликованной в румынском журнале технических наук, Бругнамс заметил: «Только темные и почти Фиолетовый висмут продемонстрировал в исследовании особое явление: когда я положил его кусочек на круглый лист бумаги, плавающий поверх воды, он оттолкнулся от обоих полюсов магнита».
Диамагнетизм вызван орбитальным движением электронов внутри атомов, создающим крошечные токовые петли, которые создают слабые магнитные поля, согласно HyperPhysics . Когда к материалу прикладывается внешнее магнитное поле, эти токовые петли имеют тенденцию выстраиваться таким образом, чтобы противодействовать приложенному полю. Это заставляет все материалы отталкиваться от постоянного магнита; однако результирующая сила обычно слишком слаба, чтобы ее можно было заметить. Однако есть несколько заметных исключений.
Пироуглерод, вещество, похожее на графит, демонстрирует даже более сильный диамагнетизм, чем висмут, хотя и только вдоль одной оси, и фактически может левитировать над сверхсильным редкоземельным магнитом. Некоторые сверхпроводящие материалы демонстрируют еще более сильный диамагнетизм ниже своей критической температуры (температуры, при которой они становятся сверхпроводящими), и поэтому редкоземельные магниты могут парить над ними. (Теоретически из-за их взаимного отталкивания один может левитировать над другим. )
Парамагнетизм возникает, когда материал временно становится магнитным при помещении в магнитное поле и возвращается в свое немагнитное состояние, как только внешнее поле удаляется. Когда приложено магнитное поле, некоторые из неспаренных электронных спинов выравниваются с полем и подавляют противоположную силу, создаваемую диамагнетизмом. Однако эффект заметен только при очень низких температурах, говорит Дэниел Марш, профессор физики Южного государственного университета штата Миссури.
Другие, более сложные формы включают антиферромагнетизм, при котором магнитные поля атомов или молекул располагаются рядом друг с другом; и поведение спинового стекла, которое включает как ферромагнитные, так и антиферромагнитные взаимодействия. Кроме того, ферримагнетизм можно рассматривать как комбинацию ферромагнетизма и антиферромагнетизма из-за многих общих черт между ними, но он все же имеет свою уникальность, по данным Калифорнийского университета в Дэвисе. .
Электричество и магнетизм
Инфографика, показывающая, как работает правило правой руки Флеминга.
Связанный контент

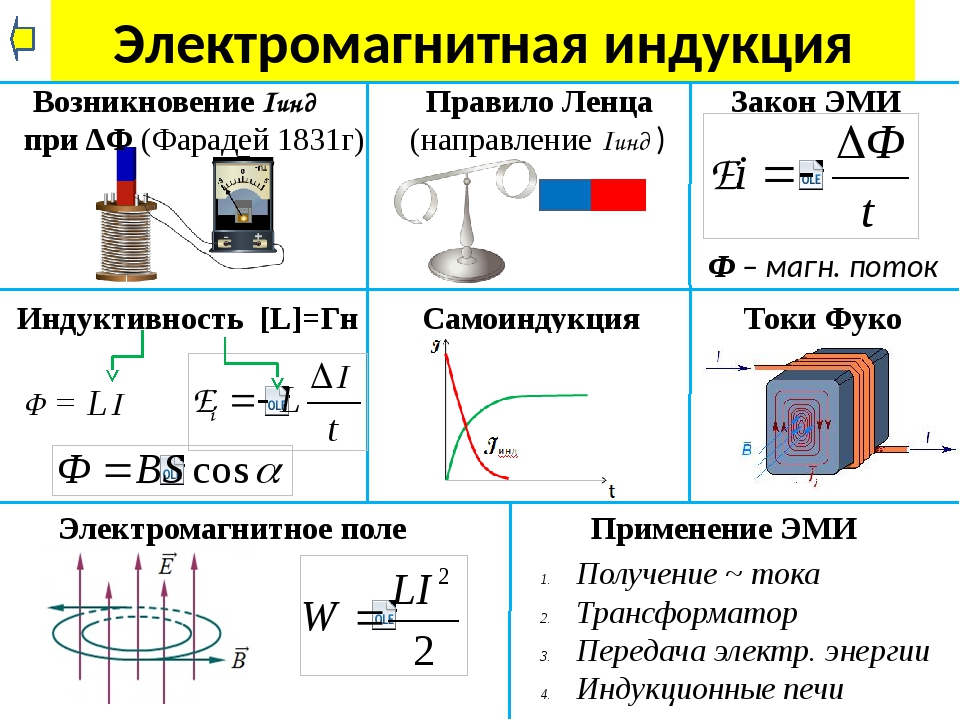

Когда проводник перемещается в магнитном поле, это поле индуцирует ток в проводе. И наоборот, магнитное поле создается электрическим зарядом в движении, например, когда по проводу течет ток. Таким образом, все электрические провода в вашем доме создают крошечные магнитные поля. Эта взаимосвязь между электричеством и магнетизмом описывается законом индукции Фарадея , который лежит в основе электромагнитов, электродвигателей и генераторов. Заряд, движущийся по прямой линии, как по прямому проводу, создает магнитное поле, которое закручивается по спирали вокруг провода. Когда этот провод превращается в петлю, поле принимает форму пончика или тора.
Постоянный ток также может создавать постоянное поле в одном направлении, которое может включаться и выключаться вместе с током. Затем это поле может отклонить подвижный железный рычаг, вызывая слышимый щелчок. Это основа телеграфа, изобретенного в 1830-х годах Сэмюэлем Ф. Б. Морзе (открывается в новой вкладке), который позволял осуществлять связь на большие расстояния по проводам с использованием двоичного кода, основанного на импульсах большой и малой длительности, согласно Библиотеке. Конгресса (откроется в новой вкладке). Опытные операторы посылали импульсы, быстро включая и выключая ток с помощью подпружиненного переключателя мгновенного действия или ключа. Затем другой оператор на принимающей стороне переводил слышимые щелчки обратно в буквы и слова.
Катушку вокруг магнита также можно заставить двигаться по схеме с различной частотой и амплитудой, чтобы индуцировать ток в катушке. Это основа для ряда устройств, в первую очередь для микрофона (откроется в новой вкладке). Звук заставляет диафрагму двигаться внутрь и наружу вместе с меняющимися волнами давления. Если диафрагма соединена с подвижной магнитной катушкой вокруг магнитного сердечника, она будет производить переменный ток, аналогичный падающим звуковым волнам. Затем этот электрический сигнал может быть усилен, записан или передан по желанию. Крошечные сверхсильные редкоземельные магниты используются для изготовления миниатюрных микрофонов для сотовых телефонов, сказал Марш в интервью Live Science.
Когда этот модулированный электрический сигнал подается на катушку, он создает колеблющееся магнитное поле, которое заставляет катушку перемещаться внутри и снаружи магнитного сердечника по той же схеме. Затем катушка прикрепляется к подвижному конусу динамика, чтобы он мог воспроизводить слышимые звуковые волны в воздухе. По данным Смитсоновского института, первым практическим применением микрофона и динамика стал телефон, запатентованный Александром Грэмом Беллом в 1876 году. Хотя эта технология была улучшена и усовершенствована, она по-прежнему является основой для записи и воспроизведения звука.
Применение электромагнитов почти бесчисленно. Закон индукции Фарадея формирует основу для многих аспектов нашего современного общества, включая не только электродвигатели и генераторы, но и электромагниты всех размеров. Тот же принцип, который используется гигантским краном для подъема старых автомобилей на свалку, также используется для выравнивания микроскопических магнитных частиц на жестком диске компьютера для хранения двоичных данных, и каждый день разрабатываются новые приложения.
Штатный писатель Таня Льюис внесла свой вклад в этот отчет.
Дополнительные ресурсы
- Национальная лаборатория сильных магнитных полей (открывается в новой вкладке) — крупнейшая и самая мощная магнитная лаборатория в мире. Исследователи бесплатно пользуются оборудованием для изучения материалов, энергии и жизни.
- Образовательный курс по физике плазмы в Интернете (открывается в новой вкладке) содержит интерактивный модуль, посвященный основным понятиям, связанным с электричеством и магнетизмом.
- В Центре космических полетов имени Годдарда НАСА представлены уроки «Ранняя история электричества и магнетизма (открывается в новой вкладке)» и «Исследование магнитосферы Земли (открывается в новой вкладке)».
Библиография
НАСА, «Магнитосфера Земли», https://www.nasa.gov/magnetosphere (открывается в новой вкладке)
«Магнетизм». ОТКРЫТИЕ НАУКИ. Gale Research, 1996. Воспроизведено в Discovering Collection. Фармингтон-Хиллз, Мичиган: Gale Group. Декабрь 2000 г. http://galenet.galegroup.com/servlet/DC/ (открывается в новой вкладке)
Гриффитс, Дэвид Дж. (1998). Введение в электродинамику (3-е изд.) (открывается в новой вкладке). Прентис Холл. ISBN 978-0-13-805326-0. OCLC 40251748.
