PCMCIA | это… Что такое PCMCIA?

PCMCIA (произносится пи-си-эм-си-ай-эй), PC Card — спецификация на модули расширения, разработанная ассоциацией PCMCIA (англ. Personal Computer Memory Card International Association). Широко используются в ноутбуках.

Две PC Card типа II. Более толстая карта (красная карта Xircom справа) имеет размеры, соответствующие карте типа III

Содержание 1 Название 2 История 3 Типы карт 3.1 Type I 3.2 Type II 3.3 Type III 4 CardBus 5 Потомки и наследники PC Card 6 См. также 7 Ссылки

Название

Аббревиатура PCMCIA первоначально расшифровывалась как англ. Peripheral Component Microchannel Interconnect Architecture. Были предложены шуточные расшифровки англ. People Can’t Memorize Computer Industry Acronyms («люди не в состоянии запоминать сокращения компьютерной индустрии») или англ.  Personal Computer Manufacturers Can’t Invent Acronyms («изготовители персональных компьютеров не умеют придумывать сокращения»). Позднее название стандарта стали расшифровывать так же, как и название организации, стандартизовавшей шину: англ. Personal Computer Memory Card International Association (Международная Ассоциация компьютерных карт памяти). Сложности с аббревиатурой привели к тому, что начиная со второй версии спецификации стали использовать термин PC Card.

История

Первоначально спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы и жёсткие диски.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE 1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

Спецификация PCMCIA была разработана как ответ компьютерной промышленности США на разработку в Японии спецификации карт расширения JEIDA. В 1991 году, произошло слияние стандартов: были выпущены аналогичные спецификации JEIDA 4.1 и PCMCIA 2.0 (PC Card).

Типы карт

Все карты PC card имеют размер 85,6×54 мм. Такие же размеры используются в интерфейсе Common Interface для CAM-модулей в оборудовании для приёма телевещания стандарта DVB. Карты PC Card высотой 16 мм, так называемые карты типа IV (англ. Type IV)), предложенные компанией Toshiba, не были официально одобрены ассоциацией PCMCIA.

Первоначально спецификация описывала карты, которые могли использовать для питания как напряжение 5 В, так и 3,3 В. Карты с напряжением питания 3,3 В имеют «ключ» на разъёме для того, чтобы не допустить установки карты в слот, предназначенный только для установки карт с питанием 5 В. Некоторые карты и некоторые слоты поддерживают оба напряжения питания. Если карта не желает устанавливаться в слот, это значит, что карта предназначена для питания от 3,3 В, а слот предоставляет только 5 В питание.

Type I

Версия 1.x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

Type II

Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

Type III

Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.

CardBus

Шина CardBus введена в спецификации PCMCIA версии 5.0 (JEIDA 4.2). Эти 32-разрядные карты PCMCIA были представлены в феврале 1995 года и стали появляться в ноутбуках начиная с конца 1997 года. CardBus логически и электрически представляет собой полноценную 32-разрядную шину PCI, работающую на частоте 33 МГц, а механические размеры и разъёмы позаимствованы у шины PCMCIA. CardBus-устройства могут поддерживать DMA, что позволяет им вести информационный обмен с другими периферийными устройствами или с ОЗУ без использования процессора. Многие периферийные контроллеры способны работать как на шине CardBus, так и на шине PCI, например, контроллеры сети Wi-Fi.

Выемка на левом переднем краю разъёма карт CardBus меньше, чем у не CardBus-карт, таким образом 32-разрядная карта CardBus не может быть установлена в слот, предназначенный только для 16-разрядных карт. Большинство современных слотов поддерживают CardBus-карты и старые 16-разрядные карты.

Потомки и наследники PC Card

Интерфейс PCMCIA породил целое поколение карт для хранения информации, использовавших flash-память, которые пытались улучшить характеристики PCMCIA карт типа I: CompactFlash, Miniature Card и SmartMedia. Например, электрическая часть спецификации CompactFlash позаимствована из спецификации PCMCIA, что позволяет подключать карты CompactFlash к шине PCMCIA с помощью простейшего переходника, единственная задача которого — согласовать разъёмы.

В настоящее время стандарт PCMCIA практически вышел из употребления. По инерции выпускаются только специфические устройства, используемые для работы с различным диагностическим оборудованием и контроллерами.

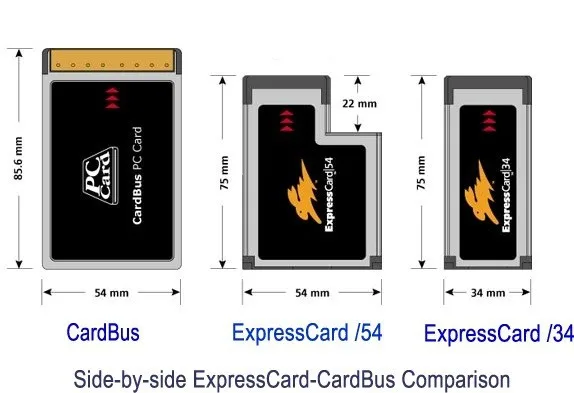

Ему на смену пришёл стандарт ExpressCard. В нём для подключения периферийных устройств используются шины PCI Express и USB 2.0.

См. также

• P2

Ссылки

• Сайт ассоциации PCMCIA
• Часто задаваемые вопросы по PCMCIA
• Распайка PCMCIA
• Официальный сайт ассоциации PCMCIA
• Официальный сайт ассоциации PCMCIA, посвящённый ExpressCard
• История развития стандарта PCMCIA

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

PCMCIA | это… Что такое PCMCIA?

PCMCIA (произносится пи-си-эм-си-ай-эй), PC Card — спецификация на модули расширения, разработанная ассоциацией PCMCIA (англ. Personal Computer Memory Card International Association). Широко используются в ноутбуках.

Две PC Card типа II. Более толстая карта (красная карта Xircom справа) имеет размеры, соответствующие карте типа III

Содержание 1 Название 2 История 3 Типы карт 3. 1 Type I 3.2 Type II 3.3 Type III 4 CardBus 5 Потомки и наследники PC Card 6 См. также 7 Ссылки

Название

Аббревиатура PCMCIA первоначально расшифровывалась как англ. Peripheral Component Microchannel Interconnect Architecture. Были предложены шуточные расшифровки англ. People Can’t Memorize Computer Industry Acronyms («люди не в состоянии запоминать сокращения компьютерной индустрии») или англ. Personal Computer Manufacturers Can’t Invent Acronyms («изготовители персональных компьютеров не умеют придумывать сокращения»). Позднее название стандарта стали расшифровывать так же, как и название организации, стандартизовавшей шину: англ. Personal Computer Memory Card International Association (Международная Ассоциация компьютерных карт памяти). Сложности с аббревиатурой привели к тому, что начиная со второй версии спецификации стали использовать термин PC Card.

История

Первоначально спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы и жёсткие диски.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE 1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

Спецификация PCMCIA была разработана как ответ компьютерной промышленности США на разработку в Японии спецификации карт расширения JEIDA. В 1991 году, произошло слияние стандартов: были выпущены аналогичные спецификации JEIDA 4.1 и PCMCIA 2.0 (PC Card).

Типы карт

Все карты PC card имеют размер 85,6×54 мм. Такие же размеры используются в интерфейсе Common Interface для CAM-модулей в оборудовании для приёма телевещания стандарта DVB. Карты PC Card высотой 16 мм, так называемые карты типа IV (англ. Type IV)), предложенные компанией Toshiba, не были официально одобрены ассоциацией PCMCIA.

Первоначально спецификация описывала карты, которые могли использовать для питания как напряжение 5 В, так и 3,3 В. Карты с напряжением питания 3,3 В имеют «ключ» на разъёме для того, чтобы не допустить установки карты в слот, предназначенный только для установки карт с питанием 5 В. Некоторые карты и некоторые слоты поддерживают оба напряжения питания. Если карта не желает устанавливаться в слот, это значит, что карта предназначена для питания от 3,3 В, а слот предоставляет только 5 В питание.

Type I

Версия 1. x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

Type II

Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

Type III

Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.

CardBus

Шина CardBus введена в спецификации PCMCIA версии 5. 0 (JEIDA 4.2). Эти 32-разрядные карты PCMCIA были представлены в феврале 1995 года и стали появляться в ноутбуках начиная с конца 1997 года. CardBus логически и электрически представляет собой полноценную 32-разрядную шину PCI, работающую на частоте 33 МГц, а механические размеры и разъёмы позаимствованы у шины PCMCIA. CardBus-устройства могут поддерживать DMA, что позволяет им вести информационный обмен с другими периферийными устройствами или с ОЗУ без использования процессора. Многие периферийные контроллеры способны работать как на шине CardBus, так и на шине PCI, например, контроллеры сети Wi-Fi.

Выемка на левом переднем краю разъёма карт CardBus меньше, чем у не CardBus-карт, таким образом 32-разрядная карта CardBus не может быть установлена в слот, предназначенный только для 16-разрядных карт. Большинство современных слотов поддерживают CardBus-карты и старые 16-разрядные карты.

Потомки и наследники PC Card

Интерфейс PCMCIA породил целое поколение карт для хранения информации, использовавших flash-память, которые пытались улучшить характеристики PCMCIA карт типа I: CompactFlash, Miniature Card и SmartMedia. Например, электрическая часть спецификации CompactFlash позаимствована из спецификации PCMCIA, что позволяет подключать карты CompactFlash к шине PCMCIA с помощью простейшего переходника, единственная задача которого — согласовать разъёмы.

В настоящее время стандарт PCMCIA практически вышел из употребления. По инерции выпускаются только специфические устройства, используемые для работы с различным диагностическим оборудованием и контроллерами.

Ему на смену пришёл стандарт ExpressCard. В нём для подключения периферийных устройств используются шины PCI Express и USB 2.0.

См. также

• P2

Ссылки

• Сайт ассоциации PCMCIA
• Часто задаваемые вопросы по PCMCIA
• Распайка PCMCIA
• Официальный сайт ассоциации PCMCIA
• Официальный сайт ассоциации PCMCIA, посвящённый ExpressCard
• История развития стандарта PCMCIA

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы извиняемся за любые неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Пожалуйста, свяжитесь с нами, чтобы сообщить, что эта страница отсутствует, или используйте поле выше, чтобы продолжить поиск
• Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, WhatIs.com.
• Посетите нашу домашнюю страницу и просмотрите наши технические темы

Просмотр по категории

Сеть

• мегагерц (МГц)

  Мегагерц (МГц) — это множитель, равный одному миллиону герц (106 Гц). Герц — стандартная единица измерения частоты в …

  99) биты. Он обычно используется для измерения…

Безопасность

• цифровая подпись

  Цифровая подпись — это математический метод, используемый для проверки подлинности и целостности сообщения, программного обеспечения или цифрового…
• судо (су ‘делать’)

  Sudo — это утилита командной строки для Unix и операционных систем на базе Unix, таких как Linux и macOS.

• E-Sign Act (Закон об электронных подписях в глобальной и национальной торговле)

  Закон об электронных подписях (Закон об электронных подписях в глобальной и национальной торговле) — это федеральный закон США, в котором указывается, что в …

ИТ-директор

• управление корпоративными проектами (EPM)

  Управление корпоративными проектами (EPM) представляет собой профессиональные практики, процессы и инструменты, используемые для управления несколькими . ..

• Управление портфелем проектов: руководство для начинающих
  Управление портфелем проектов — это формальный подход, используемый организациями для выявления, определения приоритетов, координации и мониторинга проектов …

• SWOT-анализ (анализ сильных и слабых сторон, возможностей и угроз)

  SWOT-анализ представляет собой основу для выявления и анализа сильных и слабых сторон организации, возможностей и угроз.

HRSoftware

• проверка сотрудников

  Проверка сотрудников — это процесс проверки, проводимый работодателями для проверки биографических данных и проверки информации о новом…

• Эффект хоторна

  Эффект Хоторна — это изменение поведения участников исследования в ответ на их знание о том, что они подвергаются …

• командное сотрудничество

  Совместная работа в команде — это подход к коммуникации и управлению проектами, который делает упор на командную работу, новаторское мышление и равенство .

  ..

Обслуживание клиентов

• Клиент Salesforce 360

  Salesforce Customer 360 — это набор инструментов, которые соединяют приложения Salesforce и создают единый идентификатор клиента для создания единого …

• живой чат (живая поддержка)

  Живой чат (поддержка в реальном времени) — это технология, которая предоставляет компаниям возможность взаимодействовать с пользователями, когда они посещают …

• отток клиентов (отток клиентов)

  Отток клиентов, также называемый оттоком клиентов, — это количество платящих клиентов, которые не стали постоянными клиентами.

карт PCMCIA

карт PCMCIA

301-924-7400 доб. 25 / 301-924-7400 доб. 25 / факс 281-392-3657

Пишите нам по адресу — [email protected] … Домашняя страница



Здравствуйте! Вот некоторая техническая информация для вашего прочтение.

---

PCMCIA Карты

Карта памяти для персональных компьютеров International Ассоциация (PCMCIA) — это некоммерческая организация по стандартизации, зарегистрированная установление, маркетинг и поддержание стандартов для PC-карты на интегральных схемах размером с кредитную карту. Эти типы карты теперь называются «PC Card», чтобы отразить Дело в том, что они используются не только как карты памяти.

Преимущества карт PCMCIA

* Малый размер

* Простая вставка плагина.
* Высокая производительность.
* Хост-независимость.
* Технология Execute-in-Place (XIP).
* С возможностью горячей замены.



Стандарты PCMCIA

Стандарт PCMCIA определяет съемный устройство размером 2,126 x 3,37 дюйма (5,4 x 8,6 см). По сути, это размер трех сложенных кредитных карт. PCMCIA Карты имеют 68 назначений контактов и взаимодействуют как с 8, так и с 1 контактом. 6-битные шины. Они также поддерживают физический доступ до 64 МБ Память.
Карты PCMCIA обеспечивают универсальные возможности расширения для мобильных устройств. компьютеры и могут поддерживать различные функции, включая факсимильные и модемные возможности проводной и радиосвязи, массовые хранилище и расширение памяти для хост-машин.

Выпуски PCMCIA

PCMCIA Release 1.0, выпущенный в сентябре 1990 г., покрыты требования к памяти для мобильных вычислений. Версия 2.0 была выпущен в сентябре 1991 г. и указал возможности в рамках стандарт для модема, локальной сети, сотовой связи, радиочастоты и прочего 1/0 периферийные устройства. Версия 2.0 обратно совместима: Карты, которые соответствует выпуску 1.0, будет работать в слотах для карт, соответствующих Выпуск 2.0. Текущий стандарт PCMCIA версии 2.0 также соответствует стандартам JEIDA (японская электронная Промышленная ассоциация / Объединенный совет инженеров по электронным устройствам) и ИСО (Международная организация по стандартизации).

Разъемы PCMCIA

Существует три типа разъемов PCMCIA и скоро будет четвертый. Эти слоты обозначаются толщина карты, которая в них помещается. Все типы отсталые совместимый.

Карты типа I имеют толщину 3,3 мм. Они используется в основном в персональных цифровых помощниках (PDAS) и портативных устройства, такие как RAM, FLASH память, электрически стираемая программируемая постоянная память (EEPROM) и одноразовая программируемая память (ОТП).

Карты типа II имеют толщину 5 мм и полностью 1/0-способный. Вы можете использовать их для улучшения памяти или для функций 1/0 в модемах, подключениях к локальной сети и хосте коммуникации.

Карты типа III имеют толщину 10,5 мм. Они предназначены в первую очередь для съемных жестких дисков и радиоприемников. устройства связи, которые требуют большего размера. Они также могут использовать для улучшения памяти.

Карты типа IV еще не ратифицированы консорциумом PCMCIA. Ожидается, что точный размер составит 18 мм. толстый. Карты типа IV будут использоваться для жестких дисков большой емкости.

Как работает PCMCIA?

Стандарт PCMCIA определяет шесть основных аппаратные и программные стандарты для самой карты — Socket/Adapter Interface, Socket Services, Card Service, Card Информационная структура (ИСС) и системное программное обеспечение.

Карта PCMCIA подключена к хосту разъем/адаптер на материнской плате компьютера или подключенный к его шина расширения. Сторона разъема имеет стандартный 68-контактный интерфейс. для карты. Сторона адаптера транслирует интерфейс PCMCIA сигналов, соответствующих стандартам шины компьютера.

Socket Services — программный интерфейс между картой в сокете и адаптером к компьютеру автобус. Стандартный интерфейс Socket Services позволяет использование любой карты PCMCIA на любом ПК, оснащенном разъемом/адаптером.

Интерфейс программирования для PCMCIA называется Карточные услуги. Он отправляет сигналы, чтобы связать службы сокетов с операционная система и аппаратное обеспечение ПК. Карточные услуги могут быть реализован либо в виде драйвера, либо в операционной системе, т.к. IBM DOS 6.0.

Информационная структура карты (CIS) содержит информацию о том, как работает карта, ее размер, электрические требования и так далее. При вставке карты карта передает эту идентифицирующую информацию в хост-систему.

Системное ПО считывает данные CIS на прошивке, устанавливает соответствующие драйверы, уведомляет соответствующие системные ресурсы и инициализирует карту, чтобы сделать ее доступной для использования хостом.

Глоссарий PCMCIA

API (интерфейс прикладной программы) —

Предоставляемый драйвер устройства с поддержкой PCMCIA к программному обеспечению более высокого уровня, чем уровень Card Services. (См. Как Работает ли PCMCIA?)

EXCA (архитектура сменных карт) An расширение спецификации PCMCIA, добавленное для обеспечения того, чтобы PCMCIA совместимость карт на хост-системах, использующих процессоры Intel.
