принцип работы, как собрать в домашних условиях, схема

О том, что физик Никола Тесла был гениальным изобретателем и значительно опередил свое время, слышали многие. К сожалению, по ряду причин большинство его изобретений так и не увидели свет. Но одно из самых неоднозначных – катушка Тесла, сохранилось до наших времен и нашло применение в медицине, военной отрасли и световых шоу.

Описание прибора

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

Огромная катушка Тесла

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Настольная катушка Тесла, продающаяся сегодня в качестве сувенира

Принцип работы

Сегодня многие домашние электрики пытаются собрать КТ, при этом не всегда понимая принцип работы трансформатора Тесла, из-за чего терпят фиаско. На самом деле КТ недалеко ушла от обычного трансформатора.

Есть две обмотки – первичная и вторичная. Когда к первичной обмотке подводят переменное напряжение от внешнего источника, вокруг нее создается магнитное поле или, как его еще называют, колебательный контур. Когда заряд пробьет разрядник, через магнитное поле энергия начнет перетекать к вторичной обмотке, где будет образовываться второй колебательный контур. Часть накапливаемой в контуре энергии будет представлена напряжением. Ее величина будет прямо пропорциональна времени образования контура.

Таким образом, в КТ имеется два связанных между собой колебательных контура, что и является определяющей характеристикой при сравнении с обычными трансформаторами. Их взаимодействие создает ионизирующий эффект, из-за чего мы видим стримеры (разряды молний).

Устройство катушки

Трансформатор Тесла, схема которого будет представлена ниже, состоит из двух катушек, тороида, защитного кольца и, конечно, заземления.

Эскиз настольной КТ

Необходимо рассмотреть каждый элемент в отдельности:

• первичная катушка располагается в самом низу. К ней подводится питание. Она обязательно заземляется. Делается из металла с малым сопротивлением;
• вторичная катушка. Для обмотки используют эмалированную медную проволоку примерно на 800 витков. Таким образом витки не расплетутся и не поцарапаются;
• тороид. Данный элемент уменьшает резонансную частоту, накапливает энергию и увеличивает рабочее поле.
• защитное кольцо. Представляет из себя незамкнутый виток медного провода. Устанавливается, если длина стримера больше длины вторичной обмотки;
• заземление. Если включить незаземленную катушку, стримеры (разряды тока) не будут бить в воздух, а создадут замкнутое кольцо.

Чертеж КТ

Самостоятельное изготовление

Итак, простейший способ изготовления катушки Теслы для чайников своими руками. Часто в интернете можно увидеть суммы, превышающие стоимость неплохого смартфона, но на деле трансформатор на 12V, который даст возможность насладиться включением светильника без использования розетки, можно собрать из кучи гаражного хлама.

Что должно получиться в итоге

Понадобится медная эмалированная проволока. Если эмалированной не найти, тогда дополнительно понадобится обычный лак для ногтей. Диаметр провода может быть от 0.1 до 0.3 мм. Чтобы соблюсти количество витков понадобиться около 200 метров. Намотать можно на обычную ПВХ-трубу диаметром от 4 до 7 см. Высота от 15 до 30 см. Также придется прикупить транзистор, например, D13007, пара резисторов и проводов. Неплохо было бы обзавестись кулером от компьютера, который будет охлаждать транзистор.

Теперь можно приступить к сборке:

1. отрезать 30 см трубы;
2. намотать на нее проволоку. Витки должны быть как можно плотнее друг к другу. Если проволока не покрыта эмалью, покрыть в конце лаком. Сверху трубы конец провода продеть через стенку и вывести наверх так, чтобы он торчал на 2 см выше поставленной трубы.;
3. изготовить платформу. Подойдет обычная плита из ДСП;
4. можно делать первую катушку. Нужно взять медную трубу 6 мм, выгнуть ее в три с половиной витка и закрепить на каркасе. Если диаметр трубки меньше, то витков должно быть больше. Ее диаметр должен быть на 3 см больше второй катушки. Закрепить на каркасе. Тут же закрепить вторую катушку;
5. способов изготовления тороида довольно много. Можно использовать медные трубки. Но проще взять обычную алюминиевую гофру и металлическую перекладину для крепления на выпирающем конце проволоки. Если проволока слишком хлипкая, чтобы удержать тороид, можно использовать гвоздь, как на картинке ниже;
6. не стоит забывать про защитное кольцо. Хотя если один конец первичного контура заземлить, от него можно отказаться;
7. когда конструкция готова, транзистор соединяется по схеме, крепится к радиатору или кулеру, далее нужно подвести питание и монтаж окончен.

Первую катушку можно сделать плоской, как на картинке

В качестве питания установки многие используют обычную крону Дюрасель.

Трансформатор Тесла своими руками, простейшая схема

Расчет катушки

Расчет КТ обычно производится при изготовлении трансформатора промышленной величины. Для домашних экспериментов достаточно использовать приведенные выше рекомендации.

Сам расчет подскажет оптимальное количество витков для вторичной катушки в зависимости от витков первой, индуктивность каждой катушки, емкость контуров и, самое важное, необходимую рабочую частоту трансформатора и емкость конденсатора.

Пример расчета КТ

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора. Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно. Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ ­– это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

rusenergetics.ru

Безумные изобретения Николы Тесла : kolybanov — LiveJournal

Безумные изобретения Николы Тесла



Безумные изобретения Николы Тесла!

Николай Тесла — кто же он, этот безумный гений
опередивший время, и принесший человечеству ряд уникальных изобретений,
таких как: индукционный двигатель, флуоресцентный свет, асинхронная
машина, трехфазные и многофазные трансформаторы, однопроводная линия,
беспроволочная передача энергии, построил первые электрические часы,
турбину, двигатель на солнечной энергии. Он изобрёл радио раньше
Маркони и Попова, получил трёхфазный ток раньше Доливо-Добровольского и
многое другое.

Известно, что воззрения Никола Тесла на природу электромагнитных явлений
отличались от общепринятых. Впрочем это не помешало присвоению ему
почётных учёных званий ведущими научными центрами 13 стран, в том числе
Парижским, Венским, Пражским и многими другими университетами, но это
была лишь надводная часть айсберга. Никола Тесла сегодня — это
технологии беспроводной передачи электроэнергии и прикосновение к
управлению временем ( проект «Радуга» и «Филадельфийский Эксперимент»).
Некоторые эксперименты, такие как электромобиль тесла и шаровые молнии
продемонстрированные им публике , до сих пор поражают воображение….

Никола Тесла родился 10 июля 1856 года, в селе Смиляны (Хорватия), у
отца Милутина Теслы, сербского православного священника, и у матери
Георгины, по прозвищу Дьюка, рождённой в семье Мандич. Никола Тесла был
четвёртым ребёнком, и казалось ему уготована обычная судьба сельского
подростка, тем более что отец мечтал о духовной карьере сына и запретил
ему поступать в Политехническом институте в Граце. Однако тут произошло
то, что можно назвать «божьим промыслом». Никола тяжело заболел. Когда
наступил кризис и было ясно, что он может не выжить, отец согласился с
желанием сына и Тесла выздоровел .

При этом Никола Тесла стал после умственного напряжения страдать от странного нарушения —
появления чётких видений, сопровождавшихся иногда сильными световыми
вспышками. Вот что писал об этом сам Тесла :

«Сильные вспышки света покрывали картины реальных объектов и попросту заменяли мои
мысли. Эти картины предметов и сцен имели свойство действительности, но
всегда осознавались как видения.. Дабы избавиться от мук, вызванных
появлением «странных реальностей», я сосредоточенно переключался на
видения из ежедневной жизни. Вскоре я обнаружил, что лучше всего себя
чувствую тогда, когда расслабляюсь и допускаю, чтобы само воображение
влекло меня всё дальше и дальше. Постоянно у меня возникали новые
впечатления, и так начались мои ментальные путешествия. Каждую ночь, а
иногда и днём, я, оставшись наедине с собой, отправлялся в эти
путешествия — в неведомые места, города и страны, жил там, встречал
людей, создавал знакомства и завязывал дружбу и, как бы это ни казалось
невероятным, но остаётся фактом, что они мне были столь же дороги, как
и моя семья, и все эти иные миры были столь же интенсивны в своих
проявлениях».

К своему удовольствию Тесла замечал, что может
отчётливо визуализировать свои открытия, даже не нуждаясь в
экспериментах, моделях, чертежах. Так он развил свой новый метод
материализации творческих концепций. Тесла очень ясно разграничивал
идеи, которые встраиваются в мысль благодаря видениям, и те, что
возникают путём гиперболизации (преувеличения).

Момент,когда кто-то конструирует воображаемый прибор, связан с проблемой
перехода от сырой идеи к практике. Поэтому любому сделанному таким
образом открытию недостаёт деталей, и оно обычно неполноценно. Мой
метод иной. Я не спешу с эмпирической проверкой. Когда появляется идея,
я сразу начинаю её дорабатывать в своём воображении: меняю конструкцию,
усовершенствую и «включаю» прибор, чтобы он зажил у меня в голове. Мне
совершенно всё равно, подвергаю ли я тестированию своё изобретение в
лаборатории или в уме. Даже успеваю заметить, если что-то мешает
исправной работе. Подобным образом я в состоянии развить идею до
совершенства, ни до чего не дотрагиваясь руками. Только тогда я придаю
конкретный облик этому конечному продукту своего мозга. Все мои
изобретения работали именно так. За двадцать лет не случилось ни одного
исключения. Вряд ли существует научное открытие, которое можно
предвидеть чисто математически, без визуализации. Внедрение в практику
недоработанных, грубых идей — всегда потеря энергии и времени».

В 1900 году, в Нью-Йорке Тесла взялся за строительство Всемирной станции
беспроволочной передачи энергии. Проект был основан на идее резонансной
раскачки ионосферы, предусматривал участие 2000 человек и получил
название «Wardenclyffe».

На острове Лонг-Айленд началось строительство огромного научного городка.

Строится грандиозная башня
высотой 57 метров со стальной шахтой, углублённой в землю на 36 метров.
На верху башни — 55-тонный металлический купол диаметром 20 метров.
Пробный пуск состоялся в 1905 году и произвёл потрясающий эффект.
«Тесла зажёг небо над океаном на тысячи миль», — писали газеты.
Эксперимент был столь же грандиозным, сколь и опасным. Башню высотой в
несколько десятков метров венчала большая медная полусфера — гигантский
усилительный передатчик -, и при включении установки бушевали молнии
длиной до сорока метров, гром был слышен за 15 миль. Вокруг башни пылал
огромный световой шар. Идущие по улице люди шарахались, с ужасом
наблюдая, как между их ногами и землёй проскакивают искры. Лошади
получали электрошоковые удары через железные подковы. Даже бабочки
«беспомощно кружились на своих крыльях, бьющих струйками синих
ореолов». На всех металлических предметах сияли огни святого Эльма. Но,
главное, цель опытов была достигнута: за двадцать пять миль от башни
разом загорелись 200 электрических лампочек. Электрический заряд был
передан без проводов, через землю.

Вторую башню — для передачи
без проводов мощных потоков энергии — изобретатель намеревался
построить у Ниагарского водопада. Но ещё 12 декабря 1900 года Маркони
послал первый трансатлантический сигнал из английского Корнуэлла в
Канаду и его система связи показалась людям более перспективной (или
более «понятной»). Хотя Тесла построил первый волновой радиопередатчик
в 1893 году, на годы опередив Маркони (в 1943 году Верховный суд США
подтвердил приоритет Теслы ), он признался своему спонсору Моргану, что
его интересует не система связи, а беспроводная передача энергии в
любую точку планеты. Но Моргану нужна была именно связь, и он прекратил
финансирование. Охлаждению банкира отчасти способствовали и странные
заявления Теслы, что он регулярно общается с инопланетными
цивилизациями.

Башня
Ворденклифф через ионосферу вполне могла передать огромную энергию в
другую часть света и некоторые приписывают ей Тунгусскую катастрофу
1908 г. Тесла ушел из проекта в 1905 году, но все оборудование стояло
на месте… Когда началась первая мировая война, американское
правительство, обеспокоенное возможностью использования башни
вражескими лазутчиками, приняло решение взорвать ее.

В 1931 г.
Никола Тесла продемонстрировал публике загадочный автомобиль. Для
эксперимента была отобрана Pierce-Arrow. Стандартный двигатель
внутреннего сгорания был удален и 80 л.с. 1800 об/мин электродвигатель,
был установлен на муфту к передаче. Энергия, которая питала двигатель
переменного тока, находилась «в воздухе» и никаких больше источников
питания.

В назначенное время, Никола Тесла прибыл из Нью-Йорка и
осмотрел автомобиль. Затем он в местном радио магазине купил 12
электронных ламп, немного проводов, горстку разномастных резисторов, и
собрал все это хозяйство в коробочку длиной 60 см., шириной 30 см. и
высотой 15 см. с парой стержней длинной 7.5 см. торчащих снаружи.
Укрепив коробочку сзади за сиденьем водителя он выдвинул стержни и
возвестил «Теперь у нас есть энергия». После этого он ездил на машине
неделю, гоняя ее на скоростях до 150 км/ч, при этом транспортное
средство обладало характеристиками лучшими, чем любой автомобиль с
двигателем внутреннего сгорания на то время.

Когда спрашивали:
«откуда берется энергия?», Тесла невозмутимо отвечал: «Из эфира,
который нас окружает». Наверное, мы сегодня уже бы ездили на
автомобилях с вечным двигателем, если бы люди не заговорили о нечистой
силе. Теслу это рассердило, он удалил таинственную коробку с
транспортного средства и возвратился в свою лабораторию в Нью-Йорке.
Тайна ее не разгадана до сих пор.

Некоторые исследователи
считают что Тесла мог использовать в своем генераторе магнитное поле
Земли. Вполне возможно, что используя схему высокочастотного
высоковольтного переменного тока Тесла настраивал ее в резонанс с
колебаниями «пульса» Земли (около 7.5 герц). При этом, очевидно,
частота колебаний в его схеме должна была быть как можно более
выскокой, оставаясь при этом кратной 7.5 герцам (точнее — между 7.5 и
7.8 герц.).

Подробнее о безтопливных генераторах Никола Тесла можете прочесть здесь.
Трансформатор Никола Тесла.

Схема
Трансформатора Тесслы. Самый простейший трансформатор Тесла состоит из
двух индуктивно не связанных ( без общего сердечника) катушек.
Первичная обмотка изготовлена из нескольких витков толстого провода.
Вторичная, высоковольтная, обмотка содержит гораздо большее число
витков (вспомните обычный повышающий трансформатор).

Конденсатор
заряжается до напряжения в несколько десятков киловольт и как только
напряжение на нём достигает напряжения пробоя искрового промежутка,
возникает разряд и через первичную обмотку течёт мощный импульсный ток,
создавая СВЧ электроволну. ( Можно обойтись и без конденсатора, подавая
на разрядник переменный ток ( до 100 кГц), тогда частоту питающего
напряжения находят по максимуму искрения в разряднике). Настроенная ( с
помощью ферритового сердечника) в резонанс с первичной, вторичная
обмотка позволяет получить выходное напряжение до нескольких миллионов
вольт, приводящее к коронному разряду в воздухе ( генератор молний). У
трансформаторов Теслы коэффициент трансформации всегда в 10-50 раз выше
отношения числа витков вторичной обмотки к числу витков первичной и
пропорционален добротности вторичного контура..

Совершенно
необъясним источник знаний Теслы о неизвестных и никем не исследованных
явлениях. Слова — гениальная интуиция, озарение — ровным счётом ничего
не объясняют. Ведь спектр открытий Теслы чрезвычайно широк. Как он
рассчитывал и выбирал параметры своих установок, не имевших и не
имеющих до сих пор аналогов и дававших столь удивительные эффекты? Не
находя никакого другого объяснения, некоторые исследователи считают,
что свои технические и научные откровения он получал, находясь в
изменённых состояниях сознания, позволявших черпать информацию из
единого информационного поля Земли.

Далеко не случаен
непреходящий глубокий интерес Теслы к «тонкому миру», миру эфира, одним
из первооткрывателей которого он и был. Там распространялись радиоволны
его устройств, оттуда он принимал неслышимые ранее никем сигналы. Он
первый техническими средствами исследовал фундаментальную роль
резонансов и вибраций в Природе. Именно в электромагнитных волнах эфира
он надеялся услышать доселе никому не слышимые голоса. Голоса других
миров или, может быть, уловить следы витающих в ледяных безднах Космоса
электромагнитных вибраций живших ранее или неизвестных нам эфирных
существ, будущего материального воплощения человечества по Циолковскому.

В
отличие от современных учёных, он немедленно приступил от слов к делу,
создав аппаратуру и оборудовав ею специальную яхту. Это обеспечивало
сохранение тайны. Тесла отлично понимал, что в его эпоху набиравшего
силу воинствующего материализма его стремления и цели могли показаться,
мягко говоря, странными. Поэтому он был крайне осторожен в своих
высказываниях на эти волнующие его темы. Сохранились лишь упоминания,
что он принимал сигналы техногенной природы неизвестного происхождения,
одним из возможных источников которых он назвал Марс. У некоторых это
вызвало улыбки, а со стороны Теслы — завесу молчания.

О роли
Теслы и масштабе его гения лучше всего свидетельствует факт В
предвоенные годы Тесла начал работать над секретными проектами для
военно-морского ведомства США. Сюда входила и беспроводная передача
энергии для поражения противника, и создание резонансного оружия, и
попытки управления временем.

С
1936 по 1942 год он был директором проекта «Радуга» — по технологии
Стелс, — в рамках которого состоялся печально известный
Филадельфийский эксперимент. Тесла предвидел возможность человеческих
жертв и затягивал проведение эксперимента, настаивал на переделке
оборудования. Однако в условиях войны на это не хватило ни времени, ни
средств, а жертвы считались неизбежными.

Через десять месяцев
после смерти Теслы американский военный флот провел эксперимент по
невидимости корабля для радаров. Для этого на эсминце «Элдридж» создали
«электромагнитный пузырь» — экран, который отводил бы излучение радаров
мимо корабля. С помощью генераторов Николы Теслы.

В ходе
эксперимента выявился совершенно непредвиденный побочный эффект.
Корабль стал невидим не только для радара. Но и для невооруженного
глаза. Более того, свидетели уверяют, что неожиданно увидели его в
Норфолке, на удалении в сотни миль.

Для задействованных в
проекте людей эта телепортация стала катастрофой. Пока корабль
«перемещался» из филадельфийской базы ВМС в Норфолк и обратно, члены
судовой команды полностью потеряли ориентацию. Во времени и
пространстве.

По возвращении на базу многие не могли
передвигаться, не опираясь на стены. И находились в состоянии
неизбывного ужаса. Впоследствии, после длительного периода
реабилитации, все члены команды были уволены как «психически
неуравновешенные».

В итоге проект «Радуга» прикрыли. А
результаты эксперимента засекретили. Что там было на самом деле — не
знает никто. Автора фантасмагории, способного разъяснить случившееся,
уже не было в живых. Может быть преследовались и другие цели, но велись
работы по созданию магнитных полей сверхвысокой напряженности на основе
уникальных установок Теслы. Бесчисленные публикации и журналистские
домыслы на эту тему наводят на мысль о специально проводимой до сих пор
дезинформации. Только сейчас мы начинаем осознавать, дверь в какой
неизведанный мир открыл Тесла и какие открытия ждут нас там.

Исследователи жизни Николы Теслы утверждают:

«Всё
указывает на то, что этот период не был лишён новых открытий. Именно
тогда, уже будучи зрелым учёным, он приходит к фундаментальным выводам,
которые наверняка вскоре станут новой вехой в науке. Ведь из истории
известно, что, как только научная мысль оказывается на перепутье,
учёные оборачиваются к прошлому, ища в нём опору и вдохновение.»

Каким
образом Тесла доходил до своих открытий: влияние сверхнизкочастотных
электромагнитных волн на биологические системы, в особенности на работу
головного мозга, и слияние энергетических структур, так называемых
«огненных шаров», из индукционного поля первичных и вторичных
электромагнитных катушек, и сверхпроводимость естественных и
искусственных сред, так называемый беспроволочный перенос энергии и пр.

Каковы
основные аксиомы космологии Теслы? Каким образом они следуют из его
метафизики? Как он применял их в своих физических опытах? Почему
теоретики и эмпирики современной физики времени так заинтересованы в
том, чтобы реконструировать теорию физической реальности Теслы и его
взгляд на электромагнитные явления? Почему Тесла не сформулировал своей
научной теории и не опубликовал её? Могут ли воззрения Теслы на
этическую сторону научных открытий помочь в облагораживании современных
естественных наук, особенно физики, находящейся в кризисе? Что можно в
более или менее близком будущем ожидать от изучения идей Теслы? Будет
ли преувеличением сказать, что Тесла в 1900 году обосновал возможность
глобального информационного общества в своей знаменитой статье
«Общемировая система»?

Это техническая и технологическая основа
того, что на сегодняшний день именуется «новым мировым устройством»?
Является ли Тесла духовным предвестником новой научно-технологической
цивилизации, именуемой Теслианой, господствующей технологией которой,
возможно, станет «конструирование времени», где единственным,
неисчерпаемым источником энергии будет время, вернее, асинхронность
различных уровней физических процессов?

Его сложный
электромагнитный осциллятор — Башня Ворденклиф (построенная на Лонг
Айленде под Нью-Йорком в 1901-1905 гг.), с помощью которой он мог
производить одновременные вибрации ионосферы и Земли.

Различия взглядов серба Теслы и еврея Эйнштейна на проблему физической реальности фундаментальны…

Согласно
Эйнштейну, максимальная скорость достигается в вакууме, и это —
скорость света, равная 300000км/сек. Для Теслы скорость
электромагнитных волн не ограничена, и проводимые опыты и вычисления
показывают, что в принципе возможен перенос волн и энергии на любые
расстояния, а скорость механических и электроволн сквозь Землю намного
превышает скорость света в вакууме.

Некоторые ученые сейчас
увлеклись изучением торсионного поля, и сведения о нем ищут в
отрывочных записях Теслы. Но их осталось мало. Большинство дневников и
рукописей Николы Тесла исчезли при невыясненных обстоятельствах.

Джерело: http://www.cosmosfera.ru/index.php?…p2_articleid=98

kolybanov.livejournal.com

ИЗОБРЕТЕНИЯ ТЕСЛА

   Было справедливо замечено, что у нас на сайте мало информации для новичков, особенно справочных материалов. Сегодня мы начинаем дополнять этот раздел и первая тема, на мой взгляд самая интересная и таинственная, поскольку она связана с очень таинственной личностью по имени — Никола Тесла. Величайшим изобретением этого человека был демонстрационный генератор беспроводной передачи тока на расстояния. Оказывается метод такой передачи тока на расстояния исвестен уже более 100 лет, еще в далеком 1890 году сербский ученый, гений всех времен и народов Никола Тесла делал эксперементы по этой линии. Из архивов известно, что Тесла втыкал лампы накаливания прямо в землю и они светились ярким светом, патент зарегистрирован именно Теслой.

   С Теслой также связывают падение тунгусского метеорита в 1908 году, половина ученых думают, что Тесла спас мир, а некоторые думают что он хотел его разрушить. Еще мальчишкой Тесла придумал гениальный способ передачи тока без проводов — генератор резонанса, который позже получит имя трансформатор или катушка Теслы. Ученые считают, что все изобретения которые появились на свет после рождения Теслы принадлежат именно ему.

   И правда, Тесла еще 100 лет назад придумал способ беспроводной передачи информации на далекие расстояния, именно на этой основе с развитием техники и науки изобрели интернет, мобильный телефон, Wi-Fi и другое. Многие не знают истиную историю Теслы и его изобретений, поскольку благодаря Т. Эдисону имя Никола Тесла было стерто из страниц истории. Кто изобрел телевизор? Сергей Зворыкин или все же Адамян? Ошиблись друзья — телевизор изобрел Тесла в 1901 году, он же трансформировал первую телепередачу, неоновые лампочки, трансформаторы и преобразователи напряжения и многое многое другое.

   Но сегодня поговорим о самом известном его изобретении — генераторе резонанса. Как известно информацию можно передать на дальние расстояния (мобильная связь интернет и т.п.), но напряжение… Способ предложенный Теслой очень прост — источник высокого напряжения, высоковольтный конденсатор, искровый промежуток и сама катушка Теслы, которая состоит из двух обмоток — первичная и вторичная. Источник высокого напряжения (в несколько тысяч вольт) заряжает высоковольтный конденсатор, и через искровый зазор конденсатор дает свой потенциал первичной обмотке катушки, из вторичной обмотки уже образуются разряды высокого напряжения (у Теслы доходили до многих миллионов вольт), вес фокус в том, что у трансформатора нет сердечника, мы знаем, что сетевые трансформаторы (50-60 герц в основном имеют железный сердечик, импульсные — ферритовый, последние работают на высокой частоте (до десятков килогерц).

   Катушка Теслы работает на частоте свыше пол мегагерц (500 килогерц) и образуются свободные колебания. Катушку Теслы еще называют демонстрационным генератором быстропеременных токов. Эта катушка является передающей (передатчик) который модулирует высокочастотный ток высокого напряжения, но для приема тока должен быть еще и приемник, о конструкции которого вы узнаете в следующей статье. автор: Артур Касьян (АКА).

   Форум по Тесла генераторам

   Обсудить статью ИЗОБРЕТЕНИЯ ТЕСЛА

radioskot.ru

10 величайших изобретений Николы Теслы, без которых невозможно представить современность

Никола Тесла был человеком с огромным количеством идей. Судите сами: с именем учёного связано более трёхсот патентов. Он далеко опережал время, поэтому многие его теории, к большому сожалению, не нашли физического воплощения. Несмотря на то, что Тесла так и не получил признания от главного соперника, Томаса Эдисона, его неоспоримый талант принёс человечеству действительно полезные изобретения.

Мы собрали некоторые из наиболее впечатляющих творений Николы Теслы.

Катушка Тесла

Самое зрелищное изобретение Николы Теслы

Катушка Тесла была изобретена в 1891 году. Она состояла из первичной и вторичной катушек, у каждой из которых был собственный конденсатор для запаса энергии. Между катушками находился искровой промежуток, в котором генерировался разряд электричества, способного преобразовываться в дуги, проходить сквозь тело и создавать область заряженных электронов.

Тесла был одержим мечтой беспроводной городской электрификации, что и послужило толчком к изобретению этого механизма. В наши дни катушка Тесла чаще всего используется для развлечения и популяризации науки — её можно увидеть в экспозициях естественно-научных музеев по всему миру. Однако важность данного изобретения заключается в том, что был найден ключ к пониманию природы электричества и возможности его использования.

Усиливающий передатчик

Башня Варденклифф — один из символов гения Теслы

Развивая идею передачи электроэнергии без применения проводов, Тесла решил, что лучше всего это делать на больших высотах. Именно поэтому, пользуясь финансовой помощью меценатов, он создал лабораторию в горах Колорадо-Спрингс в 1899 году. Там он построил свою самую большую и мощную катушку Тесла, которую назвал «усиливающим передатчиком». Он состоял из трёх катушек и составлял почти 16 метров в диаметре. Передатчик генерировал миллионы вольт электричества и создавал пучки молний длиной до 40 метров. На тот момент это была самая мощная молния, созданная искусственно.

Проблема заключалась в том, что Тесла был слишком амбициозен для своей эпохи: идея беспроводной передачи энергии начала воплощаться в жизнь лишь во втором десятилетии XXI века, да и то в качестве концептов и образцов. Несмотря на то, что проект всё ещё лежит за пределами повседневного использования, дальновидность изобретателя поражает. Усиливающий передатчик был предшественником Башни Тесла, или башни Варденклифф, которая, по замыслу своего создателя, должна была обеспечить мир бесплатным электричеством и коммуникацией. Тесла начал работу над проектом в 1901 году, но после того, как финансирование прекратилось, он свернул свои изыскания, а в 1915 году участок был выставлен на торги. Провал выбил землю из-под ног изобретателя: его постиг нервный срыв, и Никола Тесла объявил о своём банкротстве.

Турбина Николы Тесла

Эффективность и рациональность всегда присутствовали в творениях Теслы

В начале XX века, на заре эры поршневых двигателей внутреннего сгорания, Тесла создал свою турбину, которая могла конкурировать с двигателем внутреннего сгорания (ДСВ). В турбине отсутствовали лопасти, а топливо сгорало вне камеры, вращая гладкие диски. Именно их вращение и давало работу двигателю.

В 1900 году, когда Тесла протестировал свой двигатель, эффективность потребления топлива составила 60% (к слову, с нынешними технологиями этот показатель не превышает 42% преобразования топлива в энергию). Несмотря на безусловный успех изобретения, оно не прижилось: бизнес был ориентирован именно на поршневые ДСВ, которые и сейчас, спустя более 100 лет, остаются основной движущей силой автомобилей.

Теневая фотография

Нога гения в ботинке стала достоянием истории

В 1895 году немецкий физик Вильгельм Конрад Рентген обнаружил таинственную энергию, которую он назвал «рентгеновскими лучами». Он обнаружил, что если поместить фотоплёнку между частью тела и свинцовым экраном, то получится снимок костей. Спустя несколько лет, именно снимок руки жены учёного, на котором видно костное строение конечности и обручальное кольцо, принёс Рентгену мировую известность.

При этом есть ряд доказательств того, что ещё до открытия рентгеновских лучей, Тесла знал об их существовании: его исследования были прекращены из-за пожара в лаборатории в 1895 году, который произошёл незадолго до публикации результата опытов Рентгена. Тем не менее, открытие новых лучей вдохновило Николу Теслу на создание собственной версии рентгена с использованием вакуумных трубок. Свою технологию он назвал «теневой фотографией».

Тесла считается первым человеком в США, сделавшим рентгеновский снимок собственного тела: «в кадре» оказались его ноги в ботинках. Этот снимок вместе с восторженным письмом, в котором Никола Тесла поздравлял своего коллегу с великим открытием, был отправлен Рентгену. Тот, в свою очередь, похвалил американского учёного за чёткость и хорошее качество его теневой фотографии. Эта особенность улучшенного метода внесла значительный вклад в развитие современных рентгеновских аппаратов, и её так и не удалось превзойти.

Радио

Тесла опередил Маркони, но всё же не стал отцом радио

Личность изобретателя радио по сей день является предметом ожесточённых споров. В 1895 году Тесла был готов передать радиосигнал на расстояние 50 км, но, как мы уже знаем, его лаборатория сгорела, что затормозило исследования в данной области. В то же время в Англии итальянец Гульельмо Маркони разработал и запатентовал технологию беспроволочной телеграфии в 1896 году. В системе Маркони использовались два контура, что снизило покрывающую площадь радиопередачи, а наработки Тесла могли значительно увеличить выходную мощность сигнала.

Никола Тесла представил своё изобретение перед Патентным бюро США в 1897 году и получил патент в 1900 году. В это же время Маркони попытался получить патент в США, но его изобретение было отвергнуто, так как оно слишком сильно походило на уже запатентованную технологию, принадлежащую Тесле. Испугавшись, Маркони открыл собственную компанию, находящуюся под серьёзной защитой Эндрю Карнеги и Томаса Эдисона.

В 1901 году, используя ряд патентов, принадлежащих Тесле, Маркони смог передавать радиоволны через Атлантику. В 1904 году, не имея внятного обоснования, Патентное бюро отменило своё решение и признало патент Маркони действительным, что и сделало его формальным изобретателем радио. В 1911 году итальянец получил Нобелевскую премию, а спустя 4 года, в 1915, Тесла подал в суд на компанию, принадлежащую Маркони, за незаконное использование чужой интеллектуальной собственности. К сожалению, на тот момент Никола Тесла был слишком беден, чтобы судиться с крупной корпорацией. Судебные тяжбы прекратились лишь в 1943 году, через несколько месяцев после смерти изобретателя. Тогда комиссия постановила законность его требований и оставила в силе патент Теслы.

Неоновые лампы

Ко всему прочему, Тесла изобрёл неоновые вывески

Несмотря на то, что флуоресцентный или неоновый свет не был открыт Николой Теслой, он внёс весомый вклад в улучшение технологии их получения: никто до сих пор не придумал альтернативы его катодному излучению, получаемому с помощью электродов, помещённых в вакуумные трубки.

Тесла увидел потенциал экспериментов с газовой средой, через которую проходили электрические частицы, а также разработал четыре различных типа освещения. Например, он конвертировал так называемый чёрный цвет в видимый спектр с помощью фосфоресцирующих веществ, созданных им же. Кроме того, Тесла нашёл практическое применение таким технологиям, как неоновые лампы и рекламные вывески.

На Всемирной выставке в Чикаго (также именуемой Колумбийской Экспозицией) в 1893 году, Тесла оборудовал своё выставочное место неоновыми вывесками, которые мгновенно произвели впечатление на посетителей. Идея настолько понравилась людям, что неоновые огни с тех пор стали символом мегаполисов по всему миру.

Трансформаторная подстанция гидроэлектростанции Адамса

Тесла построил первую подстанцию плотины, обуздавшей силу водопада

Комиссия по Ниагарскому водопаду находилась в поиске компании, которая в силах построить ГЭС, способную обуздать мощь водных ресурсов на долгие годы. Сначала фоворитом была фирма Томаса Эдисона, однако после того, как Тесла продемонстрировал эффективность переменного тока перед представителями компании «Уэстингхаус Электрик», выбор пал на него в 1983 году. Инженеры «Уэстингхаус» использовали наработки Николы Тесла, но большим препятствием было получение финансирования столь инновационного проекта, в жизнеспособности которого сомневались многие.

Тем не менее, 16 ноября 1896 года в машинном зале ГЭС Адамса был торжественно повернут рубильник, а станция начала обеспечивать электричеством город Буффало в штате Нью-Йорк. Позже были построены ещё десять генераторов, работающих для электрификации Нью-Йорка. Для того времени проект был поистине революционным и поставил планку для всех современных электростанций.

Асинхронный двигатель

Ещё одно изобретение Тесла, которое всё ещё используется в каждом доме

Асинхронный двигатель состоит из двух частей — статора и ротора и в работе используется переменный ток. Статор остаётся неподвижным, с помощью магнитов вращая ротор, находящийся в середине конструкции. Такой тип двигателя отличается долговечностью, простотой в использовании и сравнительно низкой стоимостью.

В 80-х годах XIX века над созданием асинхронного двигателя трудились два изобретателя: Никола Тесла и Галилео Феррари. Оба они представили свои наработки в 1888 году, однако Феррари опередил своего соперника на два месяца. При этом их исследования были независимы, а результаты идентичны, к тому же оба изобретателя использовали патенты Теслы. Асинхронный двигатель стал невероятно популярным и используется до сих пор в пылесосах, фенах и электроинструментах.

Телеавтомат

Так выглядел предок современных дронов

В 1898 году, на выставке электротехники в Мэдисон-Сквер-Гарден, Тесла продемонстрировал своё изобретение, которое он назвал «телеавтоматом». По сути, это была первая в мире радиоуправляемая модель судна. У изобретения не было патента, так как представители Патентного бюро не желали признавать существование того, что (по их мнению) не могло существовать. Никола Тесла показал несостоятельность их сомнений, продемонстрировав своё изобретение на выставке. Он дистанционно управлял рулевым винтом модели и освещением корпуса с помощью радиоволн.

Это изобретение стало первой ступенью в трёх совершенно разных сферах. Во-первых, Тесла разработал пульт дистанционного управления, который сейчас применяется в быту — от домашних телевизоров до гаражных ворот. Во-вторых, модель была первым роботом, который двигался без прямого воздействия человека. И наконец, в-третьих, сочетание робототехники и дистанционного управления позволяют назвать катер Николы Тесла прадедушкой современных дронов.

Изобретение переменного тока

Без этого изобретения Теслы современный мир выглядел бы иначе

Не подлежит сомнению тот факт, что наиболее важные изобретения Николы Теслы связаны с переменным током. Хоть изобретатель и не является пионером в этой области, его изыскания позволили провести электрификацию на мировом уровне.

Говоря о том, как переменный ток завоевал мир, нельзя не упомянуть имя Томаса Эдисона. На заре своей деятельности, Тесла трудился в компании своего будущего соперника. Именно фирма Эдисона первой стала работать с постоянным током. Переменный ток схож по характеристикам с батареями, так как посылает энергию на носители вне контура. Проблема в том, что сила тока постепенно ослабевает, а это делает невозможным перемещение электричества на большие расстояния. Эту задачу решил Тесла, работая с переменным током, который позволяет перемещать электричество от источника и обратно, а также покрывать огромные расстояния между объектами.

Томас Эдисон осуждал Николу Теслу за его исследования в области переменного тока, считая их бессмысленными и бесперспективными. Именно эта критика послужила поводом для того, чтобы пути двух изобретателей разошлись навсегда. Пока Тесла был безработным и перебивался на случайных заработках, он не мог собрать средства для создания собственной компании. Прошлые успехи привлекли к его работам внимание Джорджа Уэстингхауса, инженера и бизнесмена. Он выкупил все патенты Николы Теслы, связанные с переменным током.

Поворотным моментом в истории электричества можно назвать тендер на установку освещения Всемирной выставки в Чикаго в 1983 году, в котором участвовали фирмы Эдисона и Уэстингхауса. Первый предложил электрифицировать экспозицию за 554 тысячи долларов, а второй обещал сделать это за 399 тысяч долларов, что и дало ему победу и контракт, а затем и успешное воплощение обещанного в жизнь, тем самым обеспечив переменному току светлое будущее. И снова благодаря великому гению Николы Теслы.

Все эти изобретения ещё раз доказывают, что, в первую очередь, Тесла был мечтателем, который не боялся сойти с протоптанной тропы классической науки и мыслить шире установленных в то время рамок. Кто знает, в каком бы веке мы сейчас жили, не будь Тесла одержимым новыми идеями практиком?

extremal.mirtesen.ru

Повтори изобретение легендарного Николы Теслы! 4 катушки Теслы из подручных материалов

162 года назад родился Никола Тесла — ученый и изобретатель, имя которого овеяно легендами. Ему приписывают изобретение первого электромобиля, беспроводной передачи электричества и даже «лучей смерти». Но и реальные, изученные и подтвержденные изобретения Теслы впечатляют: он внес огромный вклад в изучение электричества, радиоволн и магнитных полей.

Главным открытием Теслы остается переменный ток. Конечно, гениальный серб не изобрел его (как иногда пишут в популярных статьях), а лишь нашел ему практическое применение. Попутно он сконструировал двигатель и генератор переменного тока, «потомки» которых используются до сих пор.

Еще одно известное изобретение, которое родилось в ходе экспериментов с электричеством, — катушка Теслы. По функции это резонансный трансформатор для выработки тока высокой частоты и напряжения, но сегодня такие катушки уже мало используются по прямому назначению. Чаще всего их можно увидеть в музеях занимательных наук или на сцене, в разных шоу-проектах. Все дело в зрелищности: катушки формируют в воздухе красивые разряды бело-сиреневого цвета и издают необычный звук. То, что для человека переменный ток высокой частоты (от 700 Гц) безвреден, открыл еще сам Тесла.

Хотите собрать свою катушку Теслы? Мы нашли для вас четыре способа, как соорудить ее из подручных материалов. А в конце будет бонус: рассказ о самой большой Тесла-катушке в России.



^{Никола Тесла во время одного из экспериментов}



Общая теория и детали



Конструкция типичной катушки Теслы включает такие элементы:

1. Первичный контур (катушка L1 из медной трубки).
2. Вторичный контур (катушка L2 из медного провода).
3. Тороид для накопления энергии.
4. Заземленный контур безопасности.

ВАЖНО:

• обе катушки наматывайте в одну сторону: либо по часовой, либо против часовой стрелки;
• между катушками (намотками) должен быть зазор не менее 1 см.



Компоненты схемы питания:

1. Транзистор КТ805, КТ808, КТ809 или современный аналог: MJE13009, MJE13006, MJE13007, MJE13008, MJE13009.
2. Резистор на 150–200 Ом.
3. Конденсатор 1000 мкФ 16 В.
4. Вентилятор для охлаждения транзистора. Если вентилятор будет частью общей схемы, для него понадобится регулятор напряжения: L7812CV или советский аналог КР142ЕН8Б (т. к. рабочее напряжение стандартного вентилятора — 12 В, а катушки Теслы — до 30 В).



Простая схема питания:



Источник фото

Источник фото



Компоненты можно разместить на печатной плате либо методом навесного монтажа — на МДФ или картоне.

И пару слов о технике безопасности. Несмотря на то, что разряды катушки Тесла не причиняют человеку вреда вследствие так называемого «скин-эффекта» (ток проходит по поверхности кожи), важно соблюдать электробезопасность при ее сборке и испытаниях. Не рекомендуется и находиться рядом с работающей катушкой слишком долго: высоковольтное поле может негативно повлиять на самочувствие.

Также мы советуем убрать из зоны действия катушки все гаджеты, включая электронные часы.

А теперь перейдем к сборке устройства. Питание мы уже разобрали выше, а вот пять способов, как и из чего соорудить корпус, катушки и тороид.



Способ первый: «на флейте водосточных труб»

Пользователь «Хабра» Uris рассказал о том, как собрать небольшую катушку Тесла из самых бюджетных материалов: сантехнических труб, фитингов и медного провода.





Вам понадобится:

• труба 40×0,25 м;
• переходное кольцо на трубу 40 мм;
• муфта переходная на гладкий конец чугунной трубы на 50 мм;
• резиновая манжета на 50мм;
• медный провод 0,1–0,15 мм;
• жидкая резина;
• медная пластина толщиной до 0,5 мм и шириной около 80 мм;
• лак высоковольтный;
• широкая термоусадка;
• отожженная полоска меди для контактов;
• блок питания 12 В.



Процесс сборки:

1. Трубу вставьте внутрь муфты и зафиксируйте манжетой.



2. Намотайте тонкий медный провод на свободный конец трубы, чтобы получить вторичную катушку. Важна аккуратность: витки нужно класть в один слой вплотную друг к другу; провод не перегибать.

3. Изоляция катушки. Намотку покройте высоковольтным лаком и упакуйте в термоусадку. Внимание: с лаком можно работать только на улице или в хорошо проветриваемом помещении!

4. Первичная катушка: медную трубку аккуратно выгните вокруг резиновой муфты, которую насадили на нижнюю часть трубы. Чтобы трубка не перегибалась, насыпьте в нее мелкий песок или соль. Должна получиться спираль в 2,5 витка с расстоянием между витками примерно 3 мм.





5. Контакты. Uris советует делать их из отожженной медной полосы и как можно короче, чтобы минимизировать потери. На верхнем конце трубки располагается переходник-кольцо: оно прижимает медный круглый контакт, на который припаян верхний вывод высоковольтной катушки. Кольцо перекрыто медной «крышкой», которая снаружи для изоляции залита жидкой резиной. В центре переходника выведен мини-разъем.

Нижний вывод высоковольтной катушки заземлен.

6. Первичный контур запитывается по схеме выше.

Готово! Эта катушка не дает видимые разряды, но заставляет светиться люминесцентные лампы. Вы можете попробовать собрать для нее усилитель — сферу или тороид.





Способ второй: трансформатор и конденсаторы

Материал неизвестного автора опубликован на DIY-ресурсе Cxem.net.





Вам понадобятся:

• Медная проволока 0,3 мм — около 250 метров.
• Конденсаторы (автор использует 3 × 24 275VAC 0.33μF).
• Водосточная труба ПВХ d=75 мм, ее нужно 30–40 см. Можно другие диаметры, но общее правило такое: высотка катушки равна пяти ее диаметрам.
• Медная трубка (6 мм), отрезок в 5 м.



Процесс сборки:

1. Наматываем вторичную катушку на водопроводной трубе. Важна аккуратность!

2. Создаем вторичную катушку из медной трубки. Здесь используется спираль с внутренним диаметром 17см и расстоянием между витками 3 мм, в шесть витков.

3. Собираем конденсатор. Автор использует блок из трех сборок с 24 конденсаторами в каждой (емкость рассчитана по формуле C = I ⁄ (2πfU)). Напряжение в каждой сборке – 6600 В, общая ёмкость всех сборок – 41,3 нФ. Каждый конденсатор снабжен гасящим резистором 10 МОм.

4. Собираем трансформатор и разрядник. В этой катушке используется трансформатор от неоновой вывески NST 4 кВ 35 мА и разрядник из двух болтов и металлического шарика.

Как работает схема питания: когда конденсатор достигает достаточного уровня заряда, он разряжается на разрядник, и там проскакивает искра. Происходит короткое замыкание первичной обмотки трансформатора; в ней начинаются колебания.

5. Настройка катушки: схема настраивается через изменение сопротивления первичной обмотки. Для этого нужно менять точку подключения к ней. Когда в верхней части вторичной обмотки будет очень высокое напряжение, в воздухе появятся красивые разряды. Это и есть сигнал успешной настройки.

6. «Усилитель». Автор использовал не тороид, а сферу — пластиковый шар около 12 см в диаметре, обернутый фольгой.



Способ третий: стимпанк-катушка с подсветкой

Пользователь сайта sdelaitak24.ru предлагает интересную конструкцию катушки Тесла со светодиодной подсветкой и эффектными медными деталями.





Вот что для нее понадобится.

• Провод эмалированный ПЭТВ-2 диаметр 0,2 мм.
• Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм.
• Туба от силиконового герметика.
• Труба медная диаметр 8 мм, 130 см.
• Металлический стержень с заточенным концом.
• Фольгированный текстолит 200х110 мм.
• Резисторы 2,2К, 500 R.
• Конденсатор 1mF.
• Светодиоды 3-вольтовые, 2 шт.
• Радиатор 100х60х10 мм.
• Регулятор напряжения L7812CV или КР142ЕН8Б.
• Вентилятор 12-вольтовый от компьютера.
• Коннектор Banana – 2 шт.
• Транзистор MJE13006, 13007, 13008, 13009; из советских – КТ805, КТ819 и аналогичные.



Процесс сборки:

1. Как водится, начинаем с самой ответственной, но очень скучной операции: намотки катушки L2. Ее мы сделаем на тубе от герметика медным эмалированным проводом. Концы провода нужно вывести внутрь тубы через заранее просверленные отверстия. А катушку покрыть 1-2 слоями нитролака.





2. Внутрь тубы вставляем металлический стержень — отрезок проволоки или гвоздь. Подпаиваем к нему верхний конец провода катушки.





3. Готовую L2 закрепляем на текстолитовой плите стержнем вверх. В месте соединения в плите должно быть отверстие, чтобы вывести нижний конец провода катушки, и второе отверстие для светодиода.

4. Изготавливаем печатную плату по схеме, приведенной ниже. На ней предусмотрены два светодиода и питание для компьютерного вентилятора. Транзистор и регулятор напряжения намажьте термопастой; регулятор напряжения изолируйте от радиатора с помощью теплопроводящих прокладок и изоляционных шайб.





5. Крепим на плату катушку L1 из оголенного медного провода и запитываем ее. Оптимальное количество витков — 2,5.





6. Настраиваем катушку Теслы. Поднесите флуоресцентную лампу: если та не светится, поменяйте выводы местами. Затем перемещайте верхний провод вывода, чтобы найти то место крепления, при котором у лампы будет максимально яркое свечение.





7. Чтобы увеличить мощность, прикрепляем на металлический стержень тороид из медной трубки.





Способ четвертый: мини-катушка с питанием от «кроны»

Это инструкция по сборке небольшой катушки Теслы из доступных радиодеталей и девятивольтовой батарейки. Если вы хотите показать друзьям фокус с «волшебными лампочками», но не готовы экспериментировать с током от сети — она написана для вас. Видеовариант опубликован на youtube-канале «Все идеи».





Вот что вам понадобится.

• Выключатель.
• Резистор на 22 кОм.
• Транзистор 2N2222A.
• Коннектор для «кроны».
• Труба ПВХ d=20 мм, отрезок длиной 85 мм.
• Батарейка «крона» 9V.
• Медный провод сечением 0,5 мм.
• Провод в изоляции ПВХ сечением 1 мм, отрезок длиной 15–20 см.
• Обрезок фанеры или ламината размерами примерно 20х20 см.



Порядок сборки здесь почти такой же, как в предыдущих моделях.

1. Начнем с катушки L2. Намотайте медную проволоку на трубу в один слой, виток к витку, отступив от краев примерно на 0,5 см. Первый и последний виток зафиксируйте бумажным скотчем, чтобы намотка не слетала.

2. Прикрепите трубу-катушку на основание из фанеры или ламината с помощью термоклея. Так же закрепите выключатель, транзистор и коннектор для кроны.

3. Делаем катушку L1. Изолированный провод дважды обмотайте вокруг катушки и тоже зафиксируйте термоклеем.

4. Соедините схему в цепь:

♦ нижний конец провода вторичной (длинной) катушки — к среднему контакту транзистора;

♦ резистор — также к среднему контакту транзистора;

♦ верхний конец провода первичной (короткой) катушки — к резистору;

♦ нижний конец провода первичной обмотки — к правому контакту транзистора;

♦ контакт резистора с проводом первичной обмотки — к контакту выключателя;

♦ красный провод коннектора «кроны» (+) — к среднему контакту выключателя;

♦ черный провод коннектора «кроны» (-) — к левому контакту транзистора.



После того как вы установите в коннектор батарейку и нажмете выключатель, катушка заработает. Она не будет давать видимые разряды из-за низкого рабочего напряжения, но сможет зажечь флуоресцентную лампу в вашей руке.





Бонус: гигантская катушка высотой три метра

Этот «рецепт» разработали и опробовали пользователь «Хабра» zerglabs и его команда. Они создали катушку высотой около трех метров с расчётной мощностью примерно в 30–40 кВт. Энтузиасты выбрали разновидность катушки Теслы, известную как DRSSTC — Dual Resonant Solid State Tesla Coil. Она обладает особой «музыкальностью»: издает звуки, высотой которых можно управлять с помощью midi-пульта.





Команда использовала:

• Медный провод 1,6 мм.
• Канализационную ПВХ-трубу d=30 мм, отрезок длиной 180 см.
• Медную трубку диаметром 22 мм.
• Алюминиевые трубы d=50 мм.
• Фанеру и стеклотекстолит для деталей каркаса.



Процесс сборки:

1. Как и предыдущие мастера, zerglabs и его «соучастники» сначала обмотали трубу медным проводом, чтобы сделать вторичный контур. Ее закрепили на подставке из фанеры.

2. Вторичный контур сделали из медной трубки, которую уложили в подставку с пазами. Шесть витков, диаметр 22 мм.

3. Команда соорудила особенный тороид, удобный для транспортировки. Он состоит из фанерных элементов и загнутых алюминиевых труб и в собранном виде похож на скелетированный пончик. Как объясняет zerglabs, поле «обтягивает» тороид, поэтому его можно делать не сплошным.

4. Сборка электрической части. В силовом инверторе для больших катушек Теслы часто используются IGBT-модули. Для гигантской катушки команда взяла два модуля CM600DU-24NFH (600 ампер непрерывного тока, 1200 вольт), соединив их по схеме «мост». Модули скрепили медными шинами и снабдили электролитическими и плёночными конденсаторами. В управляющую автоматику встроили автоматический пускатель (большое силовое реле) и несколько силовых резисторов, чтобы при включении катушка не выбивала предохранители сети.

В конструкцию также вошла батарея конденсаторов: пять штук общей ёмкостью около 1,2 мкф и максимальным напряжением 20 киловольт. Их соединили с помощью медных пластин.

Сложная и секретная часть гигантской катушки — драйвер, модулирующий частоту колебаний. Он позволяет управлять разрядами, в том числе для того, чтобы играть на катушках мелодии. Но его схема — интеллектуальная собственность разработчиков.



Читайте также:

robo-hunter.com

Простая Катушка Тесла своими руками

Никола Тесла по истине гениальный изобретатель всех времен. Он практически создал весь современный мир. Без его изобретений мы бы долго не знали о электрическом токе того, что знаем сейчас.
Одним из ярких и удивительных изобретений Тесла является его катушка или трансформатор. Который как нельзя лучше демонстрирует передачу энергии на расстоянии.
Чтобы провести эксперименты, порадовать и удивить друзей, вы дома можете собрать простой, но вполне работающий прототип. Для этого не понадобиться большое количество дефицитных деталей и много времени.

Для изготовления Катушки Тесла вам понадобиться:

• Банка от CD дисков.

• Кусок полипропиленовой трубки.

• Переключатель.

• Транзистор 2n2222 (можно отечественные типа кт815, кт817, кт805 и т.п.).

• Резистор 20-60 КОм.

• Провода.

• Проволока 0,08-0,3 мм.

• Батарейка 9 В или другой источник 6-15В.

Инструменты: нож канцелярский, пистолет с горячим клеем, шило, ножницы и может другой инструмент, который есть почти в каждом доме.

Изготовление катушки Тесла своими руками

Первым делом нам необходимо отрезать кусок полипропиленовой трубки длинной примерно 12-20 сантиметров. Диаметр трубы любой, берите какой есть под рукой.


Возьмем тонкую проволоку. Зафиксируем изолентой один конец и начинаем наматывать плотно, виток к витку, пока не закроем всю трубку, оставив 1 сантиметров от края. Как намотаем зафиксируем второй конец проволоки тоже изолентой. Можно горячим клеем, но в этом случае придется немного подождать.


Берем футляр от дисков и делаем три отверстия под проволоку. Смотрите фото.


Вырезаем паз под выключатель с помощью которого будем включать и выключать нашу катушку Тесла.

Чтобы смотрелось получше я покрасил коробку аэрозольной краской.

Вставляем переключатель. Приклеиваем катушку, намотанную на трубке, горячим клеем в середину банки.

Нижний конец проволоки пропускаем через отверстие.

Берем провод потолще. Из него сделаем силовую катушку.

Обматываем вокруг трубки с проволокой. Делаем не вплотную, на некотором расстоянии. Катушка 4-5 витком.

Оба конца, получившейся катушки, пропускаем в отверстия.
Далее собираем схему:

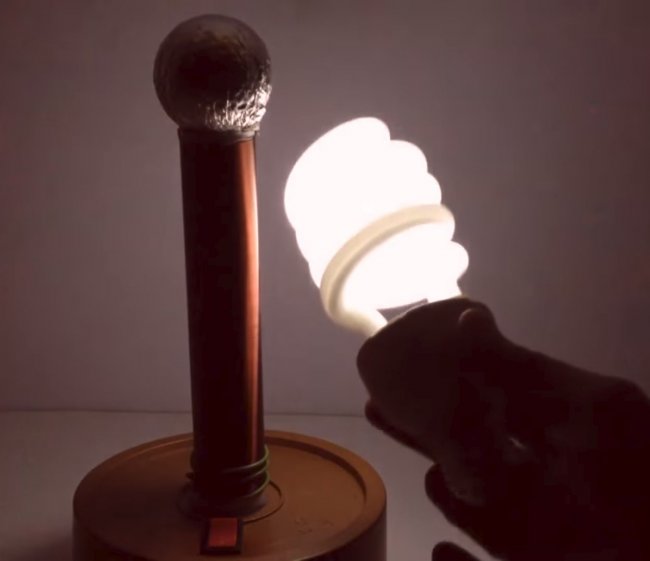

Транзистор я приклеил на горячий глей к крышке от газировки, которую предварительно приклеил так же на горячий клей. Да вообще все элементы, включая провода и батарейку фиксируем этим клеем.

Далее делаем электрод. Берем мячик от пинг-понга, гольфа или другой небольшой шарик и оборачиваем его алюминиевой фольгой. Излишки отрезаем ножницами.

Проволоку от верха трубки зачищаем и прикручиваем к фольге шарика. И сажаем все это на горячий клей и на трубку.

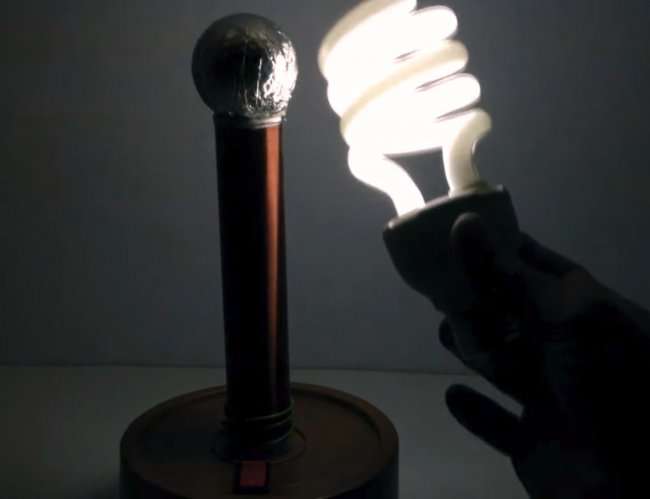

Вот собственно и все. Если схема собрана правильно — все должно работать без проблем. Если по каким-то причинам этого не произошло, то попробуйте поменять местами концы силовой катушки.

Смотрите видео:

sdelaysam-svoimirukami.ru

Идеи Николы Теслы присваивали современники (2 фото)

О том, кто такой Никола Тесла, слышал, наверное, каждый. Имя ученого, изобретателя и «повелителя электричества» еще при жизни обрастало различными слухами и подробностями. И тому были причины. Тесла жил уединенно, не общался с женщинами, предпочитал голубей людям и проводил бoльшую часть времени в лабораториях. Николу считали ясновидящим, путешественником во времени и даже пришельцем из будущего.

История успеха ученого и по сей день вдохновляет множество людей по всему миру. Мы в AdMe.ru изучили биографию Николы Теслы и уверены, что историй из его жизни хватит на целый приключенческий сериал с элементами мистики.

На западе Хорватии, у подножия Велебитских гор расположилось село Смилян. Именно там в 1856 году в семье православного священника Милутина Теслы родился Никола Тесла. Любители всего потустороннего и паранормального утверждают, что в ночь рождения Николы была полная луна. И именно луна предопределила его дальнейшую жизнь. Поговаривали, что с ранних лет у Николы был дар ясновидения. Но это всего лишь разговоры.

Рос Никола ребенком добрым, открытым и любознательным. Он много читал и тут же запоминал все прочитанное. Счастливое детство закончилось в тот момент, когда умер старший сын семьи Тесла Дане. По одной из легенд, узнав о смерти брата, Никола убежал в горы и ночевал в склепе на чьей-то могиле. Учился Никола в техническом училище в Карловаце. Вопреки желаниям отца после окончания училища вернулся на родину, где бушевала эпидемия холеры. Никола заболел. Болезнь протекала с жуткими осложнениями: у Теслы началась водянка и отек легких.

«Девять месяцев в постели, почти без движения, казалось, истощили все мои жизненные силы, и врачи отказались от меня. Это был мучительный опыт не столько из-за физических страданий, сколько из-за моего огромного желания жить. Все думали, что я умираю… Меня удивительным образом вылечила одна старая женщина с помощью отвара из бобов. В этом не было силы внушения или таинственного воздействия. Средство от болезни было в полном смысле целебным, героическим, если не отчаянным, но оно возымело действие».

Продолжил обучение Тесла в австрийском политехникуме. Учеба давалась ему легко, но вместо разгульной студенческой жизни Никола пропадал на лекциях. Он часто спорил с учителями и критиковал их идеи. Профессора политехникума предупреждали, что если Тесла не отчислится из учебного заведения, то вскоре умрет от переутомления. Но от переутомления Никола не умер. Его захватила новая страсть — азартные игры. Тесла проигрывал в карты огромные суммы денег. В конце концов он так проигрался, что его семья влезла в долги.

Учеба Николе наскучила. На сессию он не пришел и его отчислили из политехникума. Рассказать родителям и друзьям, что его, великого гения и изобретателя, отчислили как какого-то двоечника было смерти подобно. И он не нашел ничего лучше… чем инсценировать собственную гибель. Долгое время окружение Теслы думало, что он утонул в реке Мура. На самом же деле Никола ударился в бродяжничество. Второй раз он вернулся домой уже под охраной полиции — у него не было вида на жительство.

Финансовые трудности заставили бросить учебу в Пражском университете, и Никола был вынужден искать работу. Он переехал в Будапешт. Работал на телефонной станции, тянул провода, был чертежником и электриком и пытался создать двигатель переменного тока.

Совмещать работу и великие научные свершения оказалось задачей трудной. Взвесив все за и против, отрисовав последний чертеж, Тесла попросил расчет и уехал из Будапешта. Да не куда-нибудь, а в Париж. Там он быстро устроился в контору самого Томаса Эдисона — отца электрической лампочки. Он помогал строить электростанцию.

Когда строительство было закончено и Никола вернулся в Париж, то выяснилось, что денег за работу ему заплатили всего ничего. Самолюбие Теслы было ущемлено. И ученый уволился. В 1884 году Тесла ступил на американскую землю. Он решил в очередной раз попытать удачу и опять устроился на работу к Томасу Эдисону. История с оплатой повторилась вновь.

Эдисон не одобрял новаторские идеи Теслы, но пообещал молодому ученому 50 тысяч долларов, если у него получится усовершенствовать электрические машины постоянного тока. Никола активно взялся за работу и через месяц принес 24 чертежа. Эдисон чертежи одобрил, но в оплате Тесле отказал, сказав, что иммигрант плохо понимает американский юмор. Никола тут же уволился.

Тесла снова отправился на поиски работы. К тяжелому труду ему было не привыкать, и Тесла пошел рыть канавы. Спал он там же, перебивался с хлеба на воду, пока не познакомился с инженером Брауном. Браун смекнул, что изобретения Теслы — золотая жила, и быстро нашел средства, чтобы организовать физическую лабораторию.

Никола придумал, как эффективно и недорого электрифицировать улицы. Заказы поступали из всех уголков США. Чтобы позлить Томаса Эдисона, Тесла снял новый огромный офис напротив его конторы. Цель была достигнута — Эдисон был в бешенстве.

Тесла активно трудился над своими изобретениями. Он разрабатывал модель асинхронного индукционного двигателя, трансформатора, антенны, описал суть вращения магнитного поля и принцип работы радиосвязи, открыл способ очистки загрязненных поверхностей с помощью тока и лечение прыщей электричеством. Тесла даже написал первые правила техники безопасности при работе с электричеством.

Но было у Николы то, что смогло напугать жителей США, — машинка для вызова землетрясений. На самом же деле это был прибор для исследования электромагнитных волн. Когда Тесла запустил устройство, на улицах раздался низкий гул, зазвенели стекла и затряслись стены. Вскоре землетрясение распространилось на весь город, люди в панике выбегали из домов.

Соседи Теслы были уверены, что это проделки изобретателя, и вызвали полицию. Как только полицейские постучали в дверь, землетрясение прекратилось. Никола признался: да, землетрясение устроил именно он. И больше так не будет.

«Я совершенно вымотан, но не могу прекратить работу. Мои эксперименты так важны, так прекрасны, так удивительны, что я с трудом могу оторваться от них, чтобы поесть. А когда пытаюсь уснуть, то все время думаю о них. Полагаю, что буду продолжать, пока не упаду замертво».

В 1895 году в лаборатории случился пожар. Здание сгорело до основания. Пламя уничтожило все чертежи и последние изобретения. Тесла не растерялся и по памяти восстановил документы и приборы. Вскоре он перебрался в новую лабораторию, где изучал электромагнитное излучение и выращивал шаровые молнии.

Когда в пригороде Нью-Йорка появилась огромная башня с медным шаром наверху, за Теслой закрепился имидж сумасшедшего гения. Чего только не говорили про эту башню: что она выкачивает электричество из ядра Земли, что Никола хочет обесточить Нью-Йорк и даже связывается с инопланетянами. Но все оказалось гораздо проще.

С помощью башни Тесла планировал передавать энергию на расстоянии. В момент, когда башня заработала, произошло то, что шокировало жителей Нью-Йорка. Ночное небо озарилось яркими вспышками света, стало светло, как днем, и на небе появилось северное сияние.

Городская легенда гласит, что запуск башни совпал с моментом падения Тунгусского метеорита. Кто-то даже утверждает, что Тесла «притянул» метеорит. А другие — что никакого метеорита на самом деле и не было, зато был заряд энергии, который Тесла передал из своей лаборатории. Вскоре финансирование экспериментов Теслы прекратилось и башню пришлось закрыть. Снесли ее в 1917 году.

Началась Первая мировая война. Никола финансово поддерживал сербскую армию. Он задумался над изобретением супероружия, которое одним действием смогло бы уничтожить несколько армий. Сторонники теории заговора поговаривали, что это ученому удалось. Но, опасаясь последствий, Никола засекретил все чертежи. Министерство обороны США все же попыталось воссоздать супероружие Теслы. Но из-за превышения бюджета и низких результатов проект закрыли.

Существует история, что в 1931 году Тесла явил миру первый электромобиль. Он убрал из обычного автомобиля двигатель внутреннего сгорания и установил свой — двигатель постоянного тока. Электромобиль развил невероятную скорость до 150 км/ч. Ученый неделю разъезжал по Нью-Йорку, а свидетели эксперимента не могли понять, как все это работает. Когда на Теслу обрушился шквал критики, он просто демонтировал мотор и уничтожил его.

В последние годы жизни Никола продолжал колдовать над электричеством. Жизнь ученого оборвалась на 87 году жизни в номере отеля. Причиной смерти стал тромбоз. Урна с прахом Николы Теслы хранится в его музее в Белграде.

Памятники Тесле установлены около здания Белградского университета, Международного аэропорта Белграда (Сербия), Храма Воскресения Христова в Подгорице (Черногория), в Нью-Йорке (США), Ниагара-Фолсе (США), Праге (Чехия), Чебоксарах (Россия), Баку (Азербайджан). Но самый необычный находится в Кремниевой долине — он раздает Wi-Fi. «Сколько людей называли меня фантазером, как насмехался над моими идеями наш заблуждающийся близорукий мир. Нас рассудит время».

Именем Теслы названо несколько музыкальных групп, его образ фигурирует во многих фильмах. Одним из самых ярких и запоминающихся воплощений образа Теслы на экране была роль Дэвида Боуи в картине «Престиж». По сюжету Никола Тесла изобретает машинку телепортации, с помощью которой главный герой показывает невиданные трюки. А в сериале «Убежище»

Тесла — интеллигент-вампир с высоким интеллектом.

Научное наследие Теслы остается до конца не изученным. В музее Белграда хранится более 60 тысяч еще не исследованных документов. Переменный ток, который Тесла изучал всю жизнь, сейчас используют для передачи электроэнергии на дальние расстояния. Именно ему принадлежат разработки дистанционного радиоуправления, передачи энергии на расстояния, локатора.

Также ученый занимался авиастроительством и даже получил патент на самолет, который может взлетать вертикально. В общей сложности Никола получил около 300 патентов.

Электродвигатель, разработанный ученым, используют в современных электропоездах, электроавтомобилях, трамваях, троллейбусах. Электрогенераторы Теслы используют большинство ГЭС, АЭС, ТЭС и т. д. Беспроводные заряжающие устройства начинают использоваться для зарядки мобильных телефонов и ноутбуков. А счетчики электричества используются в каждом доме.

nlo-mir.ru
