PCMCIA (произносится пи-си-эм-си-ай-эй), PC Card — спецификация на модули расширения, разработанная ассоциацией PCMCIA (англ. Personal Computer Memory Card International Association). Широко используются в ноутбуках.

Две PC Card типа II. Более толстая карта (красная карта Xircom справа) имеет размеры, соответствующие карте типа III

Содержание 1 Название 2 История 3 Типы карт 3.1 Type I 3.2 Type II 3.3 Type III 4 CardBus 5 Потомки и наследники PC Card 6 См. также 7 Ссылки

Название

Аббревиатура PCMCIA первоначально расшифровывалась как англ. Peripheral Component Microchannel Interconnect Architecture. Были предложены шуточные расшифровки англ. People Can’t Memorize Computer Industry Acronyms («люди не в состоянии запоминать сокращения компьютерной индустрии») или англ.  Personal Computer Manufacturers Can’t Invent Acronyms («изготовители персональных компьютеров не умеют придумывать сокращения»). Позднее название стандарта стали расшифровывать так же, как и название организации, стандартизовавшей шину: англ. Personal Computer Memory Card International Association (Международная Ассоциация компьютерных карт памяти). Сложности с аббревиатурой привели к тому, что начиная со второй версии спецификации стали использовать термин PC Card.

История

Первоначально спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы и жёсткие диски.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE 1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

Спецификация PCMCIA была разработана как ответ компьютерной промышленности США на разработку в Японии спецификации карт расширения JEIDA. В 1991 году, произошло слияние стандартов: были выпущены аналогичные спецификации JEIDA 4.1 и PCMCIA 2.0 (PC Card).

Типы карт

Все карты PC card имеют размер 85,6×54 мм. Такие же размеры используются в интерфейсе Common Interface для CAM-модулей в оборудовании для приёма телевещания стандарта DVB. Карты PC Card высотой 16 мм, так называемые карты типа IV (англ. Type IV)), предложенные компанией Toshiba, не были официально одобрены ассоциацией PCMCIA.

Первоначально спецификация описывала карты, которые могли использовать для питания как напряжение 5 В, так и 3,3 В. Карты с напряжением питания 3,3 В имеют «ключ» на разъёме для того, чтобы не допустить установки карты в слот, предназначенный только для установки карт с питанием 5 В. Некоторые карты и некоторые слоты поддерживают оба напряжения питания. Если карта не желает устанавливаться в слот, это значит, что карта предназначена для питания от 3,3 В, а слот предоставляет только 5 В питание.

Type I

Версия 1.x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

Type II

Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

Type III

Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.

CardBus

Шина CardBus введена в спецификации PCMCIA версии 5.0 (JEIDA 4.2). Эти 32-разрядные карты PCMCIA были представлены в феврале 1995 года и стали появляться в ноутбуках начиная с конца 1997 года. CardBus логически и электрически представляет собой полноценную 32-разрядную шину PCI, работающую на частоте 33 МГц, а механические размеры и разъёмы позаимствованы у шины PCMCIA. CardBus-устройства могут поддерживать DMA, что позволяет им вести информационный обмен с другими периферийными устройствами или с ОЗУ без использования процессора. Многие периферийные контроллеры способны работать как на шине CardBus, так и на шине PCI, например, контроллеры сети Wi-Fi.

Выемка на левом переднем краю разъёма карт CardBus меньше, чем у не CardBus-карт, таким образом 32-разрядная карта CardBus не может быть установлена в слот, предназначенный только для 16-разрядных карт. Большинство современных слотов поддерживают CardBus-карты и старые 16-разрядные карты.

Потомки и наследники PC Card

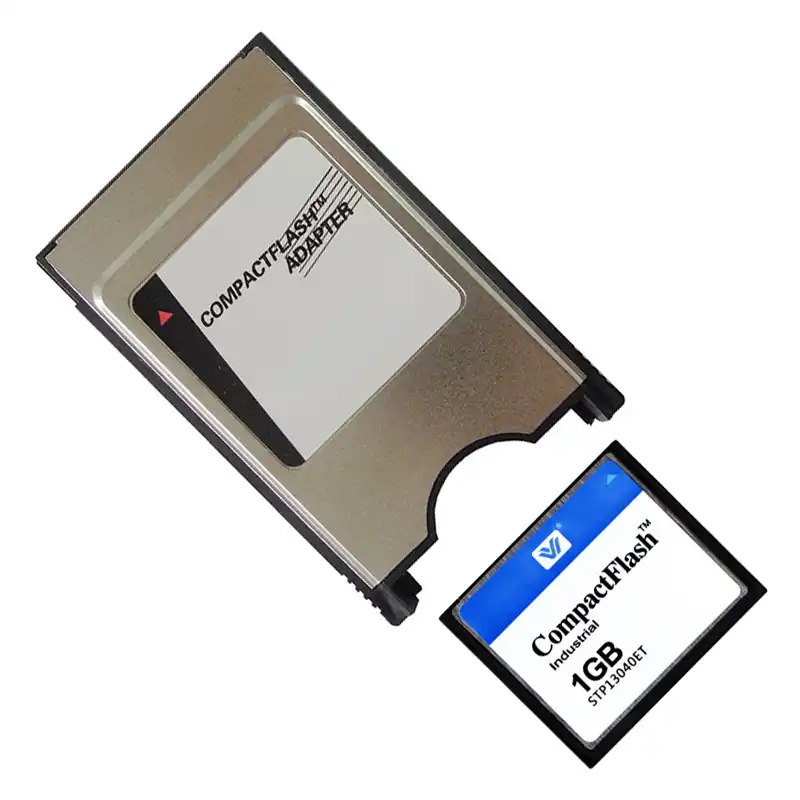

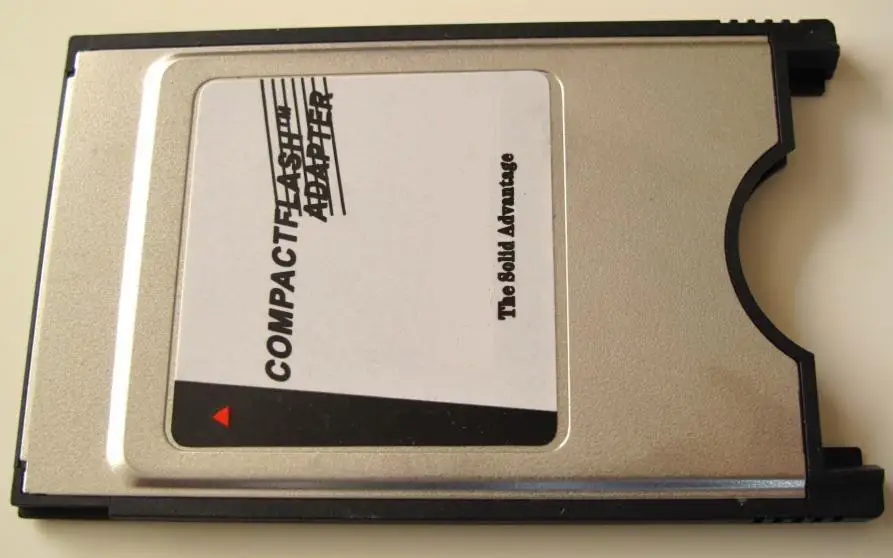

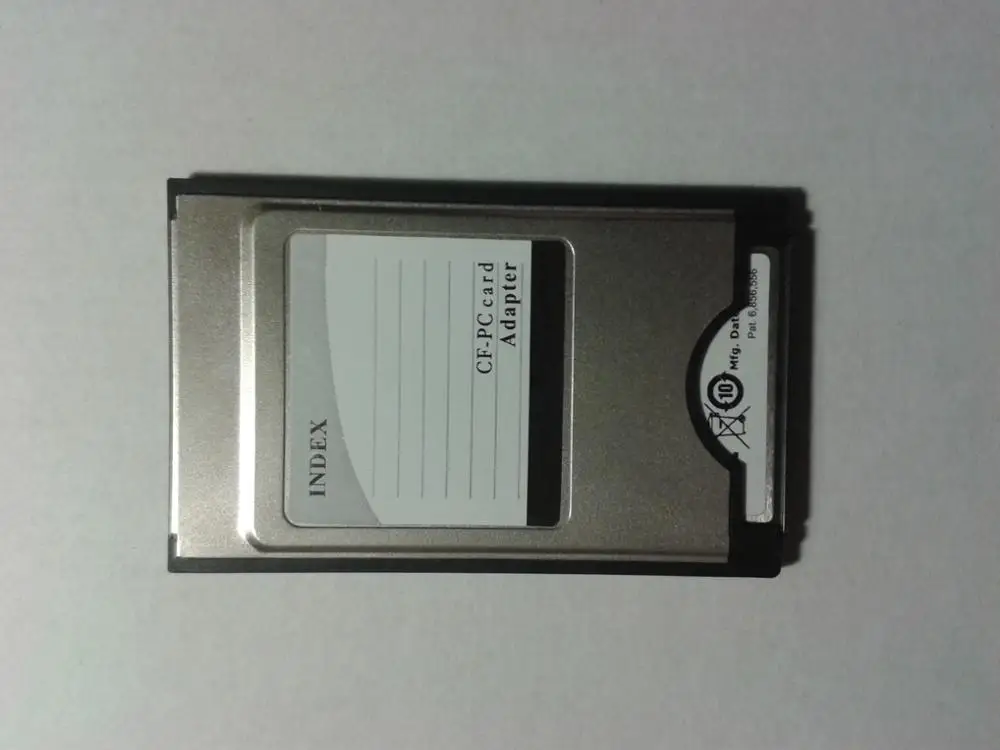

Интерфейс PCMCIA породил целое поколение карт для хранения информации, использовавших flash-память, которые пытались улучшить характеристики PCMCIA карт типа I: CompactFlash, Miniature Card и SmartMedia. Например, электрическая часть спецификации CompactFlash позаимствована из спецификации PCMCIA, что позволяет подключать карты CompactFlash к шине PCMCIA с помощью простейшего переходника, единственная задача которого — согласовать разъёмы.

В настоящее время стандарт PCMCIA практически вышел из употребления. По инерции выпускаются только специфические устройства, используемые для работы с различным диагностическим оборудованием и контроллерами.

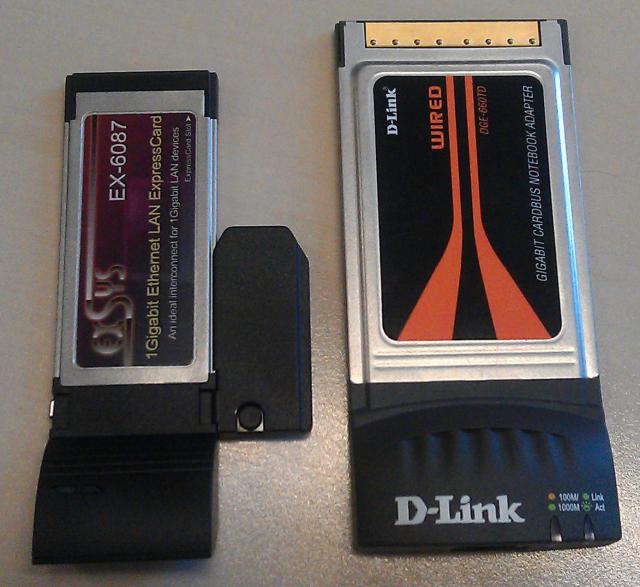

Ему на смену пришёл стандарт ExpressCard. В нём для подключения периферийных устройств используются шины PCI Express и USB 2.0.

См. также

• P2

Ссылки

• Сайт ассоциации PCMCIA
• Часто задаваемые вопросы по PCMCIA
• Распайка PCMCIA
• Официальный сайт ассоциации PCMCIA
• Официальный сайт ассоциации PCMCIA, посвящённый ExpressCard
• История развития стандарта PCMCIA

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

PCMCIA | это… Что такое PCMCIA?

PCMCIA (произносится пи-си-эм-си-ай-эй), PC Card — спецификация на модули расширения, разработанная ассоциацией PCMCIA (англ. Personal Computer Memory Card International Association). Широко используются в ноутбуках.

Две PC Card типа II. Более толстая карта (красная карта Xircom справа) имеет размеры, соответствующие карте типа III

Содержание 1 Название 2 История 3 Типы карт 3. 1 Type I 3.2 Type II 3.3 Type III 4 CardBus 5 Потомки и наследники PC Card 6 См. также 7 Ссылки

Название

Аббревиатура PCMCIA первоначально расшифровывалась как англ. Peripheral Component Microchannel Interconnect Architecture. Были предложены шуточные расшифровки англ. People Can’t Memorize Computer Industry Acronyms («люди не в состоянии запоминать сокращения компьютерной индустрии») или англ. Personal Computer Manufacturers Can’t Invent Acronyms («изготовители персональных компьютеров не умеют придумывать сокращения»). Позднее название стандарта стали расшифровывать так же, как и название организации, стандартизовавшей шину: англ. Personal Computer Memory Card International Association (Международная Ассоциация компьютерных карт памяти). Сложности с аббревиатурой привели к тому, что начиная со второй версии спецификации стали использовать термин PC Card.

История

Первоначально спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы и жёсткие диски.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE 1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

Спецификация PCMCIA была разработана как ответ компьютерной промышленности США на разработку в Японии спецификации карт расширения JEIDA. В 1991 году, произошло слияние стандартов: были выпущены аналогичные спецификации JEIDA 4.1 и PCMCIA 2.0 (PC Card).

Типы карт

Все карты PC card имеют размер 85,6×54 мм. Такие же размеры используются в интерфейсе Common Interface для CAM-модулей в оборудовании для приёма телевещания стандарта DVB. Карты PC Card высотой 16 мм, так называемые карты типа IV (англ. Type IV)), предложенные компанией Toshiba, не были официально одобрены ассоциацией PCMCIA.

Первоначально спецификация описывала карты, которые могли использовать для питания как напряжение 5 В, так и 3,3 В. Карты с напряжением питания 3,3 В имеют «ключ» на разъёме для того, чтобы не допустить установки карты в слот, предназначенный только для установки карт с питанием 5 В. Некоторые карты и некоторые слоты поддерживают оба напряжения питания. Если карта не желает устанавливаться в слот, это значит, что карта предназначена для питания от 3,3 В, а слот предоставляет только 5 В питание.

Type I

Версия 1. x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

Type II

Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

Type III

Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.

CardBus

Шина CardBus введена в спецификации PCMCIA версии 5. 0 (JEIDA 4.2). Эти 32-разрядные карты PCMCIA были представлены в феврале 1995 года и стали появляться в ноутбуках начиная с конца 1997 года. CardBus логически и электрически представляет собой полноценную 32-разрядную шину PCI, работающую на частоте 33 МГц, а механические размеры и разъёмы позаимствованы у шины PCMCIA. CardBus-устройства могут поддерживать DMA, что позволяет им вести информационный обмен с другими периферийными устройствами или с ОЗУ без использования процессора. Многие периферийные контроллеры способны работать как на шине CardBus, так и на шине PCI, например, контроллеры сети Wi-Fi.

Выемка на левом переднем краю разъёма карт CardBus меньше, чем у не CardBus-карт, таким образом 32-разрядная карта CardBus не может быть установлена в слот, предназначенный только для 16-разрядных карт. Большинство современных слотов поддерживают CardBus-карты и старые 16-разрядные карты.

Потомки и наследники PC Card

Интерфейс PCMCIA породил целое поколение карт для хранения информации, использовавших flash-память, которые пытались улучшить характеристики PCMCIA карт типа I: CompactFlash, Miniature Card и SmartMedia. Например, электрическая часть спецификации CompactFlash позаимствована из спецификации PCMCIA, что позволяет подключать карты CompactFlash к шине PCMCIA с помощью простейшего переходника, единственная задача которого — согласовать разъёмы.

В настоящее время стандарт PCMCIA практически вышел из употребления. По инерции выпускаются только специфические устройства, используемые для работы с различным диагностическим оборудованием и контроллерами.

Ему на смену пришёл стандарт ExpressCard. В нём для подключения периферийных устройств используются шины PCI Express и USB 2.0.

См. также

• P2

Ссылки

• Сайт ассоциации PCMCIA
• Часто задаваемые вопросы по PCMCIA
• Распайка PCMCIA
• Официальный сайт ассоциации PCMCIA
• Официальный сайт ассоциации PCMCIA, посвящённый ExpressCard
• История развития стандарта PCMCIA

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

PCMCIA | это… Что такое PCMCIA?

PCMCIA (произносится пи-си-эм-си-ай-эй), PC Card — спецификация на модули расширения, разработанная ассоциацией PCMCIA (англ. Personal Computer Memory Card International Association). Широко используются в ноутбуках.

Две PC Card типа II. Более толстая карта (красная карта Xircom справа) имеет размеры, соответствующие карте типа III

Содержание 1 Название 2 История 3 Типы карт 3.1 Type I 3.2 Type II 3.3 Type III 4 CardBus 5 Потомки и наследники PC Card 6 См. также 7 Ссылки

Название

Аббревиатура PCMCIA первоначально расшифровывалась как англ. Peripheral Component Microchannel Interconnect Architecture. Были предложены шуточные расшифровки англ.  People Can’t Memorize Computer Industry Acronyms («люди не в состоянии запоминать сокращения компьютерной индустрии») или англ. Personal Computer Manufacturers Can’t Invent Acronyms («изготовители персональных компьютеров не умеют придумывать сокращения»). Позднее название стандарта стали расшифровывать так же, как и название организации, стандартизовавшей шину: англ. Personal Computer Memory Card International Association (Международная Ассоциация компьютерных карт памяти). Сложности с аббревиатурой привели к тому, что начиная со второй версии спецификации стали использовать термин PC Card.

История

Первоначально спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы и жёсткие диски.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE 1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

Спецификация PCMCIA была разработана как ответ компьютерной промышленности США на разработку в Японии спецификации карт расширения JEIDA. В 1991 году, произошло слияние стандартов: были выпущены аналогичные спецификации JEIDA 4.1 и PCMCIA 2.0 (PC Card).

Типы карт

Все карты PC card имеют размер 85,6×54 мм. Такие же размеры используются в интерфейсе Common Interface для CAM-модулей в оборудовании для приёма телевещания стандарта DVB. Карты PC Card высотой 16 мм, так называемые карты типа IV (англ. Type IV)), предложенные компанией Toshiba, не были официально одобрены ассоциацией PCMCIA.

Первоначально спецификация описывала карты, которые могли использовать для питания как напряжение 5 В, так и 3,3 В. Карты с напряжением питания 3,3 В имеют «ключ» на разъёме для того, чтобы не допустить установки карты в слот, предназначенный только для установки карт с питанием 5 В. Некоторые карты и некоторые слоты поддерживают оба напряжения питания. Если карта не желает устанавливаться в слот, это значит, что карта предназначена для питания от 3,3 В, а слот предоставляет только 5 В питание.

Type I

Версия 1.x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

Type II

Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

Type III

Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.

CardBus

Шина CardBus введена в спецификации PCMCIA версии 5.0 (JEIDA 4.2). Эти 32-разрядные карты PCMCIA были представлены в феврале 1995 года и стали появляться в ноутбуках начиная с конца 1997 года. CardBus логически и электрически представляет собой полноценную 32-разрядную шину PCI, работающую на частоте 33 МГц, а механические размеры и разъёмы позаимствованы у шины PCMCIA. CardBus-устройства могут поддерживать DMA, что позволяет им вести информационный обмен с другими периферийными устройствами или с ОЗУ без использования процессора. Многие периферийные контроллеры способны работать как на шине CardBus, так и на шине PCI, например, контроллеры сети Wi-Fi.

Выемка на левом переднем краю разъёма карт CardBus меньше, чем у не CardBus-карт, таким образом 32-разрядная карта CardBus не может быть установлена в слот, предназначенный только для 16-разрядных карт. Большинство современных слотов поддерживают CardBus-карты и старые 16-разрядные карты.

Потомки и наследники PC Card

Интерфейс PCMCIA породил целое поколение карт для хранения информации, использовавших flash-память, которые пытались улучшить характеристики PCMCIA карт типа I: CompactFlash, Miniature Card и SmartMedia. Например, электрическая часть спецификации CompactFlash позаимствована из спецификации PCMCIA, что позволяет подключать карты CompactFlash к шине PCMCIA с помощью простейшего переходника, единственная задача которого — согласовать разъёмы.

В настоящее время стандарт PCMCIA практически вышел из употребления. По инерции выпускаются только специфические устройства, используемые для работы с различным диагностическим оборудованием и контроллерами.

Ему на смену пришёл стандарт ExpressCard. В нём для подключения периферийных устройств используются шины PCI Express и USB 2.0.

См. также

• P2

Ссылки

• Сайт ассоциации PCMCIA
• Часто задаваемые вопросы по PCMCIA
• Распайка PCMCIA
• Официальный сайт ассоциации PCMCIA
• Официальный сайт ассоциации PCMCIA, посвящённый ExpressCard
• История развития стандарта PCMCIA

Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

Что такое PCMCIA и что такое PC-карта?

Что такое PCMCIA и что такое PC-карта?

Этот контент был заархивирован и больше не поддерживается Университетом Индианы. Информация здесь может быть неточной, а ссылки могут быть недоступны или ненадежны.

PCMCIA — это аббревиатура от Personal Computer Memory Card International. Ассоциация; аббревиатура произносится отдельными буквами. PCMCIA это некоммерческая торговая ассоциация и орган по стандартизации, состоящий из нескольких 500 компаний. PCMCIA разработала стандарт для небольших кредитных устройства размером с карту, называемые картами ПК, которые часто используются в ноутбуках компьютеры. (Доступны адаптеры, которые позволяют использовать PC-карты в настольные компьютерные системы.) Вы можете посетить веб-сайт PCMCIA по адресу:

 http://www.pcmcia.org

В прошлом карты были известны как карты PCMCIA, но теперь они называемые картами ПК, хостами карт ПК и программным обеспечением карт ПК. PCMCIA относится к ассоциации и органу по стандартизации.

Слот для PC-карты — это слот расширения, часто встречающийся в ноутбуках. что позволяет легко и быстро добавлять множество различных устройства. Первоначально разработан для добавления памяти в портативные компьютерные системы, стандарт PC Card несколько раз обновлялся с момента его первоначального создания.

PC-карты — это устройства Plug and Play, которые часто можно заменять в «горячем» режиме (т. е. карты можно извлекать и вставлять при включенном питании компьютера, без перезагрузки) под Mac OS и Windows 95 и не только. (Однако Windows NT имеет более ограниченную поддержку для ПК-карт, и вы не можете менять карты на лету.) Многие системы подаст знакомый звуковой сигнал из динамика компьютера, когда вы удалить или вставить карту.

Различия между PC-картами

Существует три разных типа PC-карт. У всех трех одинаковые прямоугольного размера (85,6 на 54 миллиметра), но разной толщины.

• Карты типа I могут иметь толщину до 3,3 мм и используются в основном для добавления дополнительное ПЗУ или ОЗУ к компьютеру.
• Карты типа II (наиболее распространенные) могут иметь толщину до 5,5 мм. Эти карты часто используются для модема, факса, SCSI и LAN-карты.
• Карты типа III могут иметь толщину до 10,5 мм, что достаточно для переносные дисковые накопители.

Различия между слотами для ПК-карт

Как и в случае физических карт для ПК, слоты для ПК также бывают трех размеров:

• Слот типа I может вмещать одну карту типа I
• Слот типа II может вмещать одну карту типа II или две карты типа I
• Слот типа III может вмещать одну карту типа III или карту типа I и тип II карта.

Большинство ноутбуков поставляются с двумя слотами для PC-карт, что позволяет для использования двух PC-карт типа I или II и одной PC-карты типа III открытка. Слоты для PC-карт расположены один над другим. Другой. Обычно PC-карты типа III помещаются только в нижний слот.

Общие устройства с картами ПК

Ниже приведен список распространенных устройств с картами ПК:

• Интерфейс CD-ROM
• Интерфейс сотового телефона
• Жетоны безопасности
• Интерфейс док-станции

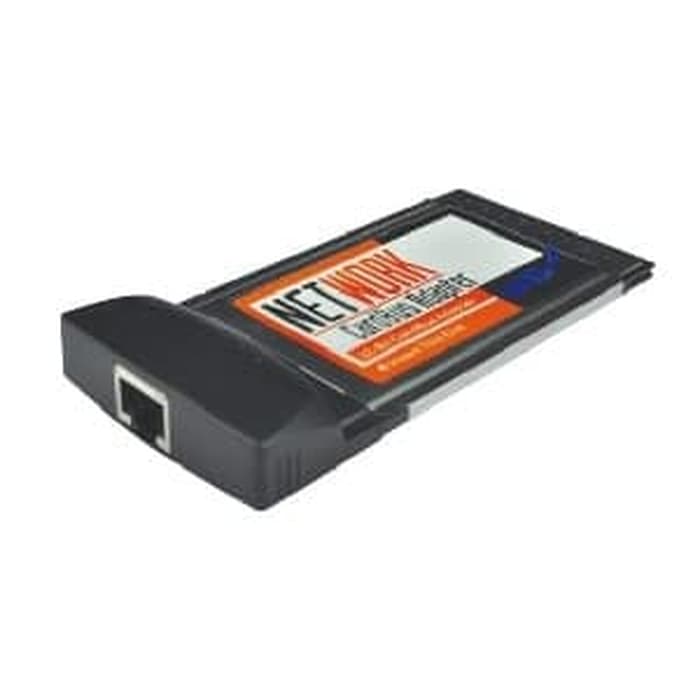

• Адаптеры локальной сети Ethernet 10 Мбит/с
• Адаптеры Ethernet 100 Мбит/с
• Карты GPS (система глобального позиционирования)
• Жесткие диски

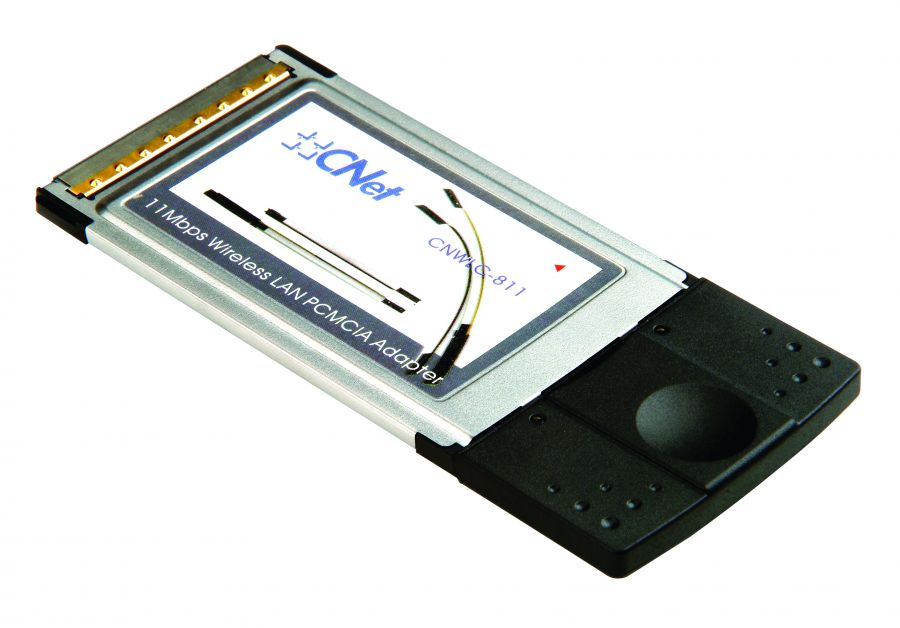

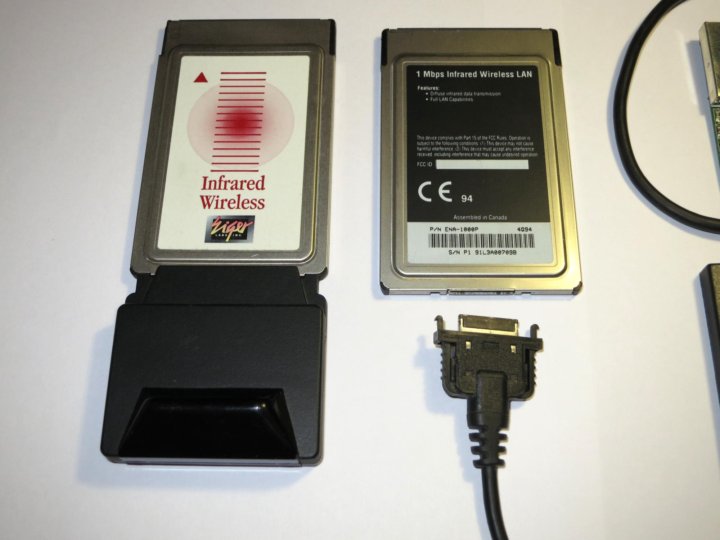

• Инфракрасные адаптеры беспроводной локальной сети
• Карты ISDN
• Карты интерфейса джойстика

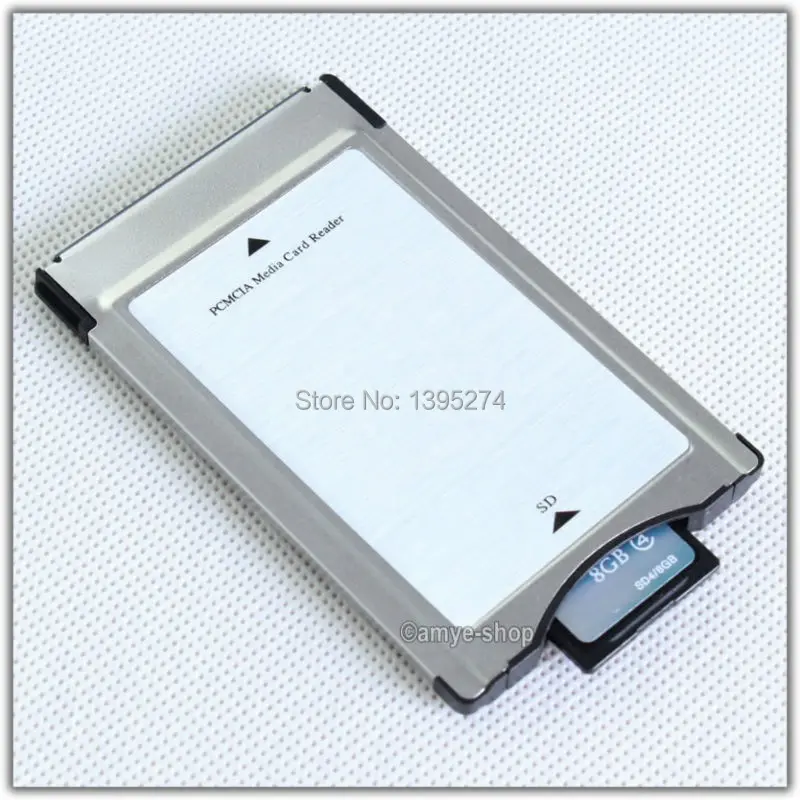

• Карты памяти
• Комбинированные платы модема и Ethernet

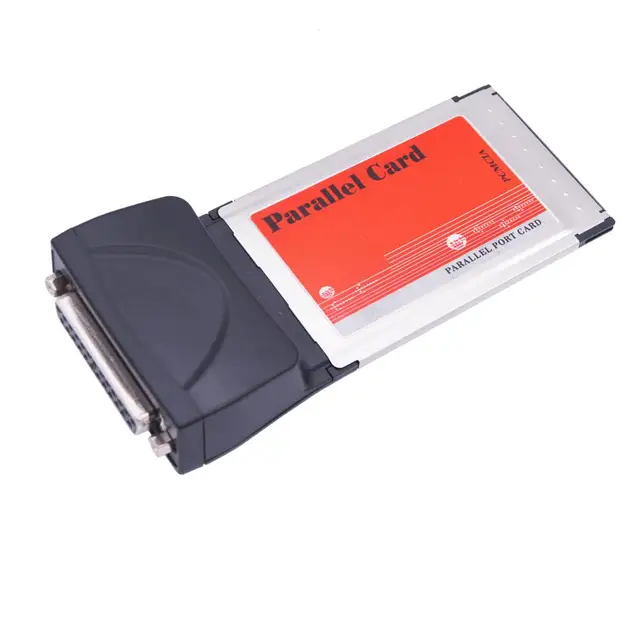

• Интерфейс параллельного порта
• Адаптеры SCSI

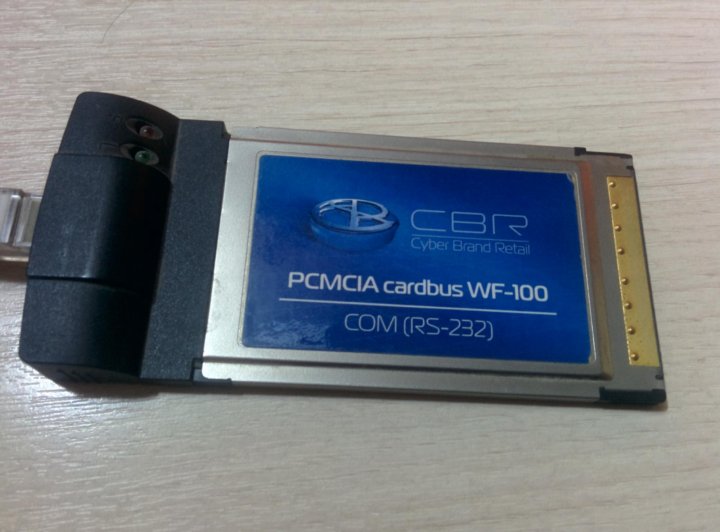

• Интерфейс последовательного порта
• Звуковые карты, вход и выход
• Карты захвата видео/кадров
• Платы для видеоконференций

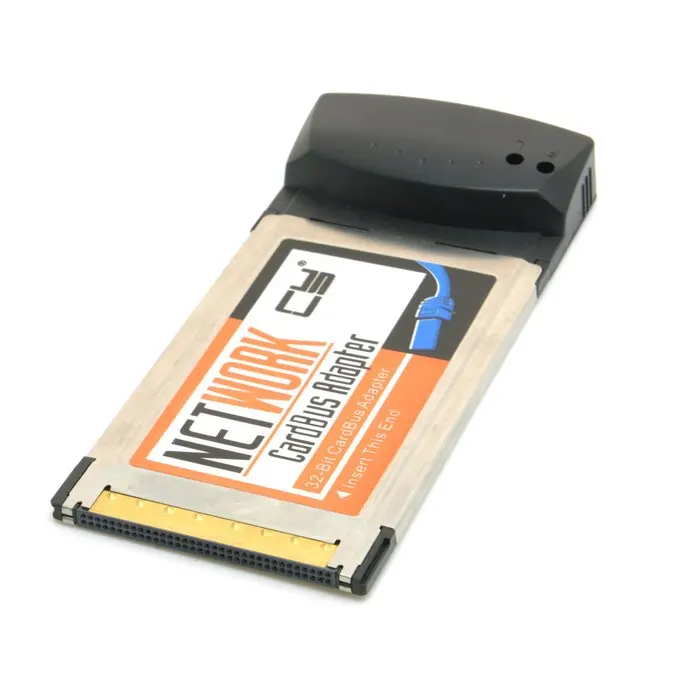

Cardbus

Многие производители ноутбуков рекламируют свои слоты для плат ПК как cardbus совместимы, или они просто идентифицируют слоты как cardbus слоты. Cardbus является расширением последнего стандарта PCMCIA, который расширяет полосу пропускания и пропускную способность шины до 32 бит на частоте 33 МГц. Напротив, старый стандарт PC Card был 16 бит на 8МГц. Cardbus аналогичен слотам PCI в настольных компьютерах. в то время как старый стандарт PC Card аналогичен ISA. Чем новее Слот cardbus может вместить более старую 16-битную карту ПК, но старый ПК слот для карты не может принимать новые карты Cardbus. Чтобы узнать, если ваша карта ПК есть cardbus, посмотрите на интерфейсный конец карты. Устройства Cardbus на этом конце будет металлическая пластина с надрезом.

Хотя это и не является технически точным, некоторые поставщики и технические специалисты ссылаются на 16-битная карта ПК старого типа как PCMCIA, чтобы противопоставить ее 32-битные карты Cardbus, что делает их конкурирующими стандарты. Однако Cardbus является расширением стандарта PCMCIA, не замена.

Для получения дополнительной информации см.:

 http://www. accurite.com/PCMCIAprimer.html

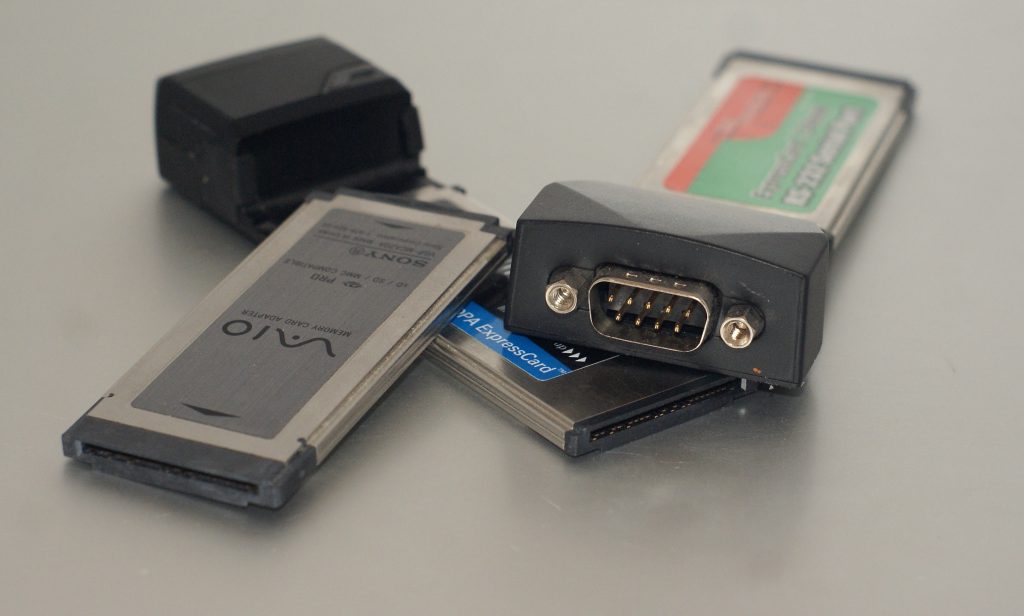

ExpressCard

Последнее расширение стандарта PCMCIA называется ЭкспрессКарта. Этот стандарт строится на новейшей версии USB. 2.0 и шины PCI Express. Цель состоит в том, чтобы увеличить скорость и уменьшить Размер, стоимость и сложность. Один из способов сделать это — исключить хост-контроллер PCMCIA в пользу использования USB или PCI Экспресс-контроллер напрямую.

Для получения дополнительной информации см.:

 http://www.expresscard.org/web/site/

Это документ или в базе знаний.
Последнее изменение 18.01.2018 12:45:04 .

Что такое карта PCMCIA?

`;

Аллан Робинсон

Дата последнего изменения: 21 сентября 2022 г.

Карта Международной ассоциации карт памяти для персональных компьютеров (PCMCIA) — это тип интерфейсной карты для портативных компьютеров. PCMCIA определила и разработала карту PCMCIA, чтобы конкурировать с картами памяти Японской ассоциации развития электронной промышленности (JEIDA). Эти два стандарта объединились в 1991, а стандарт PCMCIA 2.0 эквивалентен стандарту JEIDA 4.1.

Женщина делает стойку на руках с компьютером

Разработка стандарта для карт периферийного интерфейса ноутбука привела к появлению множества карт PCMCIA. Первая карта PCMCIA обеспечивала расширение памяти, и вскоре за ними последовали модемы, сетевые карты и жесткие диски, использующие стандарт PCMCIA. Ноутбуки в 19В 90-х годах использовались карты PCMCIA, которые были в значительной степени заменены более быстрыми картами ExpressCard в 2003 году. Ранние цифровые камеры также использовали карты PCMCIA.

Карта PCMCIA стала называться картой PC версии 2.0. Это отражало тот факт, что аббревиатура «PCMCIA» длинная и часто ее трудно запомнить. Кроме того, область применения стандарта PCMCIA вышла за пределы его первоначального использования в качестве карты памяти. PCMCIA приобрела права на название «PC Card» у корпорации International Business Machines (IBM).

Устройства

PC Card используют интерфейс, состоящий из двух одинаковых рядов по 68 контактов. Их размеры составляют около 3,4 дюйма (85,6 мм) на 2,1 дюйма (54 мм), что примерно соответствует размеру кредитной карты. PC-карта может использовать 3,3 вольта или 5 вольт, и некоторые устройства могут работать при обоих напряжениях. 3,3-вольтовая карта имеет ключ на слоте, чтобы предотвратить ее вставку в 5-вольтовый слот.

Информационная структура карты (CIS) хранится на всех устройствах PC Card и описывает, как данные на карте отформатированы и организованы. CIS содержит конкретную информацию, такую ​​как производитель, номер модели, тип карты, источник питания и функции энергосбережения. Поврежденный CIS часто является причиной неузнаваемости PC Card.

Устройство, использующее PCMCIA 5. 0 или более позднюю версию, специально называется CardBus, который стал стандартным интерфейсом для ноутбуков к 1997 году. Устройство CardBus использует шину PCI 33 мегагерца и поддерживает управление шиной, что означает, что контроллер шины может обмениваться данными с другими устройствами без через центральный процессор (CPU).

Устройство CardBus является 32-разрядным устройством, поэтому его нельзя подключить к 16-разрядному разъему. С 2010 года в большинстве ноутбуков есть слоты, которые принимают как 32-разрядные, так и 16-разрядные устройства. Устройство CardBus имеет золотую полосу на верхней части карты, чтобы отличить его от более старых устройств.

Вам также может понравиться

Рекомендуется

Введение в карту PCMCIA, включая историю и типы

• Миниинструмент
• Вики-библиотека MiniTool
• Введение в карту PCMCIA, включая историю и типы

Введение в карту PCMCIA

Что такое карта PCMCIA? Ее также можно назвать PC-картой, которая была первоначально определена и разработана PCMCIA (Международная ассоциация карт памяти для персональных компьютеров). В вычислительной технике карта PCMCIA представляет собой конфигурацию периферийного интерфейса параллельной связи компьютера для ноутбука.

Карта PCMCIA изначально была разработана как стандарт для карт расширения памяти для хранения данных компьютера. Существование доступного универсального стандарта для периферийных устройств ноутбуков привело к появлению множества устройств, основанных на их конфигурируемости, включая сетевые карты, модемы и жесткие диски.

Совет: Существует много типов жестких дисков, таких как жесткий диск SATA, поэтому, если вы хотите узнать больше о жестких дисках, рекомендуем посетить веб-сайт MiniTool.

История карты PCMCIA

В ноябре 1990 года Международная ассоциация карт памяти для персональных компьютеров выпустила стандарт карт PCMCIA 1.0, который вскоре был принят более чем 80 производителями. Он соответствует японскому стандарту карт памяти JEIDA 4.0.

19 октября92, компания SanDisk (известная в то время как «SunDisk») представила свою карту PCMCIA. Компания первой представила перезаписываемую карту флэш-памяти для HP 95LX (первого карманного компьютера MS-DOS).

Эти карты соответствовали дополнительному стандарту PCMCIA-ATA, что позволяло отображать их как более обычный жесткий диск IDE на 95LX или ПК. Преимущество этого заключалось в увеличении предела емкости до полных 32 МБ, доступных в DOS 3.22 на 95LX.

Вскоре стало ясно, что стандарт карт PCMCIA необходимо расширить для поддержки «интеллектуальных» карт ввода-вывода, чтобы удовлетворить возникающие потребности в факсах, модемах, LAN, жестких дисках и картах для гибких дисков. Также требовались функции прерывания и горячее подключение, что требовало определения новых интерфейсов BIOS и операционной системы.

Это привело к введению стандарта PCMCIA версии 2.0 и JEIDA 4.1 в сентябре 1991 г., а также к исправлению и расширению карточных услуг (CS) в стандарте PCMCIA 2.1 в ноябре 1992 г.

В 1990-х годах многие ноутбуки два смежных слота Type-II, позволяющие установить две карты Type-II или карту Type-III вдвое большей толщины. Карта также использовалась в первых цифровых зеркальных камерах, таких как серия Kodak DCS 300. Однако их первоначальное использование в качестве расширения хранилища больше не является обычным явлением.

С 2003 года порт карты памяти ПК был заменен интерфейсом ExpressCard, хотя некоторые производители (например, Dell) продолжали предлагать их в 2012 году на своих защищенных ноутбуках XFR.

По состоянию на 2013 год некоторые автомобили Honda, оснащенные навигационными системами, по-прежнему интегрировали устройства чтения карт памяти в аудиосистему. Некоторые бытовые развлекательные устройства японских брендов (например, телевизоры) имеют слот для PC-карты для воспроизведения мультимедиа.

Типы карт PCMCIA

Все устройства с картами PC упакованы одинакового размера: 85,6 мм (3,37 дюйма) в длину и 54,0 мм (2,13 дюйма) в ширину, того же размера, что и кредитная карта. Первоначальный стандарт был определен для карт 5 В и 3,3 В, где карта 3,3 В имеет ключ сбоку, предотвращающий их полную вставку только в слот 5 В.

Некоторые карты и определенные слоты могут работать при обоих напряжениях по мере необходимости. Первоначальный стандарт был построен на «улучшенной» 16-битной платформе шины ISA. Более новой версией стандарта PCMCIA является CardBus, представляющая собой 32-разрядную версию исходного стандарта. В дополнение к поддержке 32-битной (а не исходной 16-битной) шины, CardBus также поддерживает управление шиной и рабочие скорости до 33 МГц.

Тип I

Карта, разработанная в соответствии с исходной спецификацией (PCMCIA 1.0), относится к типу I и имеет 16-битный интерфейс. Он имеет толщину 3,3 мм (0,13 дюйма) и имеет двойной ряд из 34 отверстий (всего 68) вдоль короткой стороны в качестве интерфейса подключения. Устройства с картами ПК типа I обычно используются в устройствах хранения, таких как ОЗУ, флэш-память, OTP (одноразовое программирование) и карты SRAM.

Type II

PC Card Type II и выше используют два ряда по 34 сокета и имеют 16-битный или 32-битный интерфейс.
