Настройка дисков nas4free: Настройка дисков с форматированием в UFS на nas4free, вариант для новичков

Настройка дисков с форматированием в UFS на nas4free, вариант для новичков

Ранее мы подключили новый диск и включили nas4free. Возможно, этот диск — всего лишь USB флешка или SD карта. Отформатируем его в UFS и сделаем доступным через интерфейс nas4free. Текст предназначен для новичков.


Прим. В большинстве случаев в nas4free используется файловая система ZFS, а не UFS. См доп иинформацию о ZFS в оглавлении.
Я сам UFS на жёстких дисках не использую именно из-за преимуществ ZFS. Но в некоторых случаях UFS может оказаться предпочтительне, т.к. UFS


  • не требует много памяти и процессора как ZFS,

  • быстрее, особенно на слабом железе,

  • много меньше пишет служебной информации, что важно на изнашиваемом носителе, например USB флешке или SD карте.

1) Определяем новый диск для nas4free — идём в Disks|Management

Замечание 1. Диски FreeBSD нумерует по порядку портов, а не в том порядке по времени, в котором вы их подключали. И вновь подключённый диск запросто может оказаться ada0, а бывший ada0 стать ada1. Для UFS дисков способ борьбы мне не известен, для ZFS используются пулы на GPT метках.

Замечание 2. Любые ваши действия в Disks|Management (но это не обязатено так в других вкладках) изменяют инфу, занесённая в конфиг nas4free. Перед началом её правки НАСТОЯТЕЛЬНО советую в System|Backup/Restore сохранить этот конфиг (Download configuration).  Потом его можно восстановить. А с  самими дисками операции в ЭТОЙ вкладке ничего не делают.

Чтобы добавить диски по-одному есть плюс в правом нижнем углу диалога (отмечен галкой)
Альтернативно есть кнопка Clear Config and Import Disks. По её нажатии кнопки Система сама определяет какие диски подключены и какой у них формат. Но в этом случае всё равно придётся потом нажать гаечный ключ у каждого из дисков и установить второстепенные параметры.

2) Устанавливаем параметры диска

При нажатии серого плюса или гаечного ключа открывается диалог параметров диска

Самое важное поле — первое, Disk. Важно не перепутать с учётом замечания выше. Остальные поля я заполняю как указано (для реальных дисков, конечно, не для виртуальных как на картинке)

Description — необязательное описание диска.
Transfer mode — оставляем Auto, если у вас нет веских причин для иного
Hard disk standby time — через сколько врем5ени после последнего обращения диск остановится. Остановка диска снижает шум и электропотребление на ватт-другой. Но есть мнение, что остановки отрицательно влияют на срок жизни диска. Верно ли мнения — я не уверен, но IMHO — верно. Поэтому свои диски я не торможу — пусть крутятся
Advanced Power Management (APM) — управление энергопотреблением. Я ставлю 128 — минимум, при котором диски не тормозятся. Вы — как пожелаете.
Acoustic Level — уровень шума. Как всегда меньше шума — меньше производительность. Очень многие современные бытовые диски этот параметр игнорируют.
SMART — самоконтроль дисков. Для HDD и SSD стоит поставть галку. Для флешек — галку снять, они всё равно не понимают SMART
Preformatted file system — файловая система, которая будет значиться за диском в конфиге. Если вы подключаете диск с данными — её стоит указать правильно. Если пустой — поставить не форматировано.

3) Сохраняем
Жмём кнопку Apply — возвращаемся к предыдущему диалогу, но он изменился

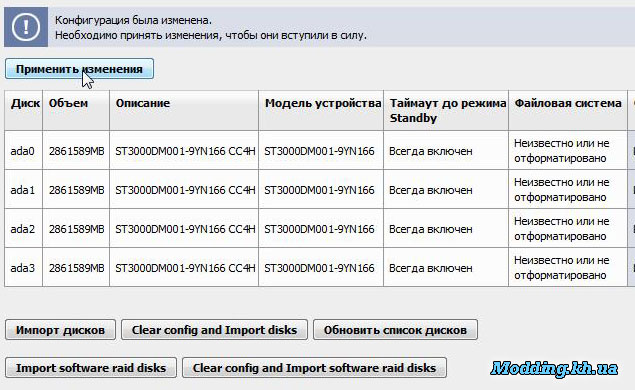

Как видите, появилась запись о новом диске и кнопка сверху Apply Changes (применить изменения). Закончите настройку для всез дисков — тогда её и нажмите.

4) Форматируем диск в UFS — Идём в Disks|Format

Выбираем диск и UFS (GPT and Soft Updates) — это одна из родных файловых систем FreeBSD.

ВАЖНО. После того как вы нажмёте кнопку  Format инфа на диске будет стёрта. НЕ ошибитесь. В крайнем случае — выключите NAS и временно отключите все диски с важными данными, а затем продолжайте.

5) Монтируем диск.

Disks|Mount Point|Add

На рисунке изображена ситуация для монтирования раздела данных, созданных на вашей системной флешке при инсталляции nas4free. Только раздел данных в последних версиях стал номер 3 (Partition number)
Если вы монтируете UFS жесткий диск, форматированный nas4free, как сказано выше, то Partition Type будет GPT, а номер раздела — 1

Обязательно надо задать имя точки монтирования (на иллюстрации — flash). Как обычно совет — английские буквы, цифры и подчёркивания,  избегая спецсимволов и кириллицы.

Прим. Жирным выделены обязательные параметры. Но галочку File system check советую поднять. Да, при старте файловую ситсему будут проверять и чинить, что существенно до минут, может затянуть старт. Но это самый простой способ проверки и починки UFS. Которая, в отличие от ZFS, в обслуживании нуждается.

Настройка жёстких дисков в zfs пул на nas4free, вариант для новичков

NB Это вариант для nas4free 10. В более ранних версиях на базе 9.x настройка ZFS чуть другая

Мы подключили новый диск и включили nas4free. Создадим на нём zfs пул через вебгуй.
Текст предназначен для новичков. Гораздо подробнее, чем привыкли постоянные читатели — не обессудьте 😉

1) Определяем новый диск для nas4free — идём в Disks|Management

Замечание 1. Диски FreeBSD нумерует по порядку портов, а не в том порядке по времени, в котором вы их подключали. И вновь подключённый диск запросто может оказаться ada0, а бывший ada0 стать ada1. Вообще-то вся затея с zfs на GPT метках и придумана чтобы при такой перетасовке дисков с пулами ровным счётом ничего не происходило — имена-то остаются неизменными!

Замечание 2. Любые ваши действия в Disks|Management (но это не обязатено так в других вкладках) изменяют инфу, занесённая в конфиг nas4free. Перед началом её правки НАСТОЯТЕЛЬНО советую в System|Backup/Restore сохранить этот конфиг (Download configuration).  Потом его можно восстановить. А с  самими дисками операции в ЭТОЙ вкладке ничего не делают.

Чтобю добавить диски по-одному есть плюс в правом нижнем углу диалога (отмечен галкой)
Альтернативно есть кнопка Clear Config and Import Disks. По её нажатии кнопки Система сама определяет какие диски подключены и какой у них формат. Но в этом случае всё равно придётся потом нажать гаечный ключ у каждого из дисков и установить второстепенные параметры.

2) Устанавливаем параметры диска

При нажатии серого плюса или гаечного ключа открывается диалог параметров диска

Самое важное поле — первое, Disk. Важно не перепутать с учётом замечания выше. Остальные поля я заполняю как указано (для реальных дисков, конечно, не для виртуальных как на картинке)

Description — необязательное описание диска.
Transfer mode — оставляем Auto, если у вас нет веских причин для иного
Hard disk standby time — через сколько врем5ени после последнего обращения диск остановится. Остановка диска снижает шум и электропотребление на ватт-другой. Но есть мнение, что остановки отрицательно влияют на срок жизни диска. Верно ли мнения — я не уверен, но IMHO — верно. Поэтому свои диски я не торможу — пусть крутятся
Advanced Power Management (APM) — управление энергопотреблением. Я ставлю 128 — минимум, при котором диски не тормозятся. Вы — как пожелаете.
Acoustic Level — уровень шума. Как всегда меньше шума — меньше производительность. Очень многие современные бытовые диски этот параметр игнорируют.
SMART — самоконтроль дисков. Для HDD и SSD стоит поставть галку. Для флешек — галку снять, они всё равно не понимают SMART
Preformatted file system — файловая система, которая будет значиться за диском в конфиге. Если вы подключаете диск с данными — её стоит указать правильно. Если пустой — поставить не форматировано.

3) Сохраняем
Жмём кнопку Apply — возвращаемся к предыдущему диалогу, но он изменился

Как видите, появилась запись о новом диске и кнопка сверху Apply Changes (применить изменения). Закончите настройку для всез дисков — тогда её и нажмите.

4) Форматируем диск для ZFS пула — Идём в Disks|Format

Выбираем диск и zfs — диалог соответвенно меняется. Очень советую поставить галку на GPT Partition. Это нововведение, о котром говорилосб вначале.

ВАЖНО. После того как вы нажмёте кнопку  Format инфа на диске будет стёрта. НЕ ошибитесь. В крайнем случае — выключите NAS и временно отключите все диски с важными данными, а затем продолжайте.

5) Описываем виртуальное устройство.

NB Какие они бывают, в чём достоинства и недостатки

Замечание 3 Для простоты я создам страйп (stripe) из единственного диска. Если вам нужно зеркало (mirror) — понадобится 2 или три (для тройного зеркала) диска. Для raidz (аналог RAID5) — от 3 до 8 дисков (можно больше, но не рекомендуется). Хороший пример — 3 или 5. Для raidz2 (аналог RAID6) — от 4 до 8 дисков. Напр. 4, 6 или 8. Для raidz3 — от 5 до 9 дисков. Отформатируйте каждый из этих дисков аналогично.

Идём в Disks|ZFS
Нажимаем кнопку Virtual Device

У меня одно уже создано, у вас может быть пусто.
Жмём серый плюс внизу-справа
Открывается диалог описания виртуального устройства.

Введите уникальное имя из английских букв (обычно главный пул я называю Pool, но у каждого свой вкус)
Тип — страйп, зеркало или raidz — по вашим потребностям.
Devices — выделите мышкой все устройства, которые войдут в этот vdev (напомню — не менее 2 для зеркала, не менее 3 для raidz…)
ВАЖНО — на картинке видно, что будем использовать GPT разделы — ada2p1, a не сырые диски ada2. Если это не так — вернитесь в пункт Format и поставьте галочку на GPT partition.
4KB Wrapper нажимать НЕ надо — в 10 и так всё работает.

Жмём кнопку Add
и, в новом диалоге — Apply changes

Замечание 4. Для понимания происходящего. Мы информировали nas4free о наших желаниях, и они записаны в конфиг. Диски (кроме форматирвания) пока не трогали. vdev потому и виртуальные устройства, что существовать помимо пула НЕ могут. А пул нам ещё предстоит создать.

6) Создание пула

Мы сейчас в Disks|ZFS|Pools|Virtual device. Жмём кнопку Management, попадаем в очень похожий на предыдущий диалог, озаглавленный Disks|ZFS|Pools|Management.
Жмём серый плюс внизу-справа

Введите уникальное имя из английских букв (обычно главный пул я называю Pool, но у каждого свой вкус)
Выберите мышкой одно (или больше) виртуальных устройств для создания пула. (Обычно у новичков — одно, но можно сделать, к примеру пул из двух и более зеркал — аналог RAID10 или из двух и более  raidz2 — аналог RAID60. vdev можно добавить к пулу и в будущем. Но vdev нельзя удалить из пула)

Остальное заполнять не обязательно.

Уточню про галку Force use. Если без неё не получается — скорее всего есть ВЕСКАЯ ПРИЧИНА и вы можете СИЛЬНО ПОЖАЛЕТЬ о потерянных данных. Семь раз проверьте, прежде чем её ставить. Но если убеждены что надо — ставьте.

Жмём Add
Затем Apply Changes

БИНГО — пул готов, смонтирован в /mnt/TestPool и активен. Как нибудь вскоре мы займёмся его лёгким улучшением — заменим пул на номерах GPT разделах на пул на GPT метках. Но это потребует командной строки. Хорошая новость в том, что это можно сделать и позже. В отличие от пулов на сырых дисках, которые «превратить» нельзя — только убить и создать по новой.

Есть одна сложность для новичка — права доступа. Созданный пул доступен root — административному пользователю. По FTP, SMB, торрентом вы ничего туда не положите. Можно дать все права на доступ к этому пулу всем пользователям (если у вас нет политики разграничения прав доступа)
chmod -R 777 /mnt/TestPool
Команду лучше дать через ssh http://2gusia.livejournal.com/4691.html — придётся настраивать, но это ОЧЕНЬ полезно.
На худой конец — через Advanced|Execute command

PS В принципе, всё прекрасно работает. Но если добавите дисков — имена могут съехать. Поэтому когда немного освоитесь с командной строкой советую выполнить
процедуру из Превращаем zfs пул на номерах разделов в пул на GPT метках

Настройка жестких дисков и RAID на NAS4server или XigmaNAS

Мы уже создали руководство, в котором показали процесс загрузки и установки NAS4Freee или XigmaNAS на VirtualBox, а также на ПК. Если вы уже настроили этот бесплатный NAS-сервер в своей системе, следующим шагом будет настройка жестких дисков и создание пользователя для доступа к ним. Итак, вот шаги для этого.

Шаг 1. Настройте жесткие диски. Нажмите на Диски -> Управление , а затем на значке « + », указанном под HDD Управление « ToolBox » — после этого будут отображаться жесткие диски и USB-накопитель.

Добавить диски

Шаг 2: Выберите тот, который вы хотите импортировать. В меню конфигурации вы можете выбрать значение «10 минут» рядом с «Время ожидания жесткого диска», которое по умолчанию равно Авто , это время, по истечении которого жесткий диск автоматически выключается.

Выберите диск



Шаг 3. Теперь активируйте « Активировать SMART для этого устройства» и нажмите « Сохранить ».



Шаг 4. Выберите предварительно отформатированный вариант . Если у вас несколько жестких дисков и вы хотите, чтобы включил Raid , выберите Software RAID , или просто файловую систему, которую вы хотите использовать для дисков NAS.

Предварительно отформатированная файловая система для накопителей Nas4Free

Шаг 5: Нажмите кнопку «Добавить» и обратно в главное меню, сохранить конфигурацию, нажав на « Применить изменения ». Таким же образом настройте другие подключенные жесткие диски.

Форматирование жестких дисков и применение конфигурации

Шаг 6: Далее, чтобы создать RAID,

снова щелкните меню Disks и выберите параметр Software Raid .

Программный рейд

Шаг 7. Теперь нажмите значок «+», чтобы создать конфигурацию диска Raid . Дайте ему какое-то имя и выберите « Создать и инициализировать RAID ». После этого выберите диски, которые вы хотите использовать в RAID, здесь у меня два диска, поэтому я выбираю «RAID 1».

Установите RAID-массив жесткого диска на XigmaNAS

Шаг 8: В главном окне управления жесткими дисками программа установки попросит вас применить « Raid Configuration », нажмите « Apply Changes ». Это создаст RAID XigmaNAS.

применить конфигурацию

Шаг 9. Создать пользователя

Если вы хотите предоставить ограниченный доступ к содержимому дисков NAS, вы можете создать нового пользователя. Нажмите на

Доступ->   Пользователи и группы , а затем прокрутите вниз и снова нажмите на знак плюса , указанный справа внизу.

Добавить пользователя NAS4free

Заполните строки « Имя », « Полное имя » и « Пароль ». Это мы будем использовать для входа в систему и доступа к дискам в сети. Рядом с « Shell » выберите настройку «sh», если у вас также есть доступ к командной строке NAS4Free.

Для «Основной группы» выберите «admin» и выберите для глобальной группы выберите тот, который вы хотите, например, чтобы предоставить права администратора, выберите это или «гость», «ftp», «sshd», «transmission» и «wheel». , что бы ни.

Пользовательские настройки NAS4free

Если вы хотите предоставить доступ к порталу NAS4free, в противном случае оставьте действие по умолчанию, т. е. «

Нет ».

Выберите доступ к файловому менеджеру. Здесь мы даем доступ только для чтения и записи к дискам.

Примените настройки с помощью « Добавить » и « Применить изменения ».

Установить права файлового менеджера

Шаг 10: Перейдите в Диск-> Управление, нажмите HDD Format , выберите UFS (GPT и обновления программного обеспечения) в качестве файловой системы, выберите рейдовый диск и отформатируйте его.

Format NAS4Free Raid Drive

Шаг 11: Подключить жесткий диск: Перейдите к Диски -> Выберите Точка подключения в меню . Нажмите на значок «+» .

  • Пусть Тип = Диск
  • Выберите первый жесткий диск в меню рядом с «Диск».
  • Теперь RAID необходимо отформатировать и смонтировать, чтобы вы могли получить к нему доступ позже. Выберите тип раздела GPT и в разделе «Файловая система» выберите «9».0005 УФС ». Оставьте раздел на 1 .
  • Дайте имя вашей точке монтирования, как хотите.
  • Выберите пользователя, которого вы хотите сделать владельцем диска.
  • Группа и разрешение, которое вы хотите дать.
  • Нажмите ДОБАВИТЬ и примените изменения.
Подключить диск

Теперь рейд создан и успешно смонтирован. Отсюда вы можете смонтировать или использовать его для хранения ваших данных.

Доступ к диску из ОС Windows: Например, предположим, что вы хотите получить доступ к подключенному диску, используя простой протокол FTP. Таким образом, чтобы использовать это, сначала мы должны активировать его. Перейдите в раздел «Службы», выберите «FTP» и щелкните поле «Включить» в правом верхнем углу.

Примечание , по умолчанию любой может получить доступ к серверу через FTP, если он включен. Таким образом, с этой же страницы можно ограничить доступ анонимных пользователей и разрешить только зарегистрированным.

Доступ к диску XIgmaNAS из Windows 10 через FTP

Теперь перейдите к Windows 10/8/7 , откройте Мой компьютер , щелкните правой кнопкой мыши в любом месте пустого пространства и выберите опцию « Добавить сетевое расположение ».

Добавить сетевое расположение в Windows

Откроется окно, следуйте указаниям мастера. При запросе сетевого адреса введите

 ftp://nas-ipaddress/

Замените nas-ipaddress на адрес установки XigmaNAS, как в нашем случае это ftp://10.42.0.168/ .

Добавить домен NAS или IP-адрес

Если вы установили, что только зарегистрированные пользователи могут получить доступ к файлам через FTP , введите имя пользователя и пароль вашего NAS-сервера. А если нет, то автоматически выскочит окно с папкой и именем, которое вы использовали для монтирования жестких дисков в XigmaNAS server.

Смонтированная папка XigmanAS

Если вы где-то застряли или у вас возникли вопросы, сообщите нам…

FreeNAS » Журнал ADMIN

Установка FreeNAS

Я предполагаю, что вы начинаете с нуля с совершенно новой установкой FreeNAS. С этой целью я дам вам пошаговый обзор базовой установки FreeNAS. К концу статьи у вас будет полностью функциональная коробка FreeNAS.

FreeNAS требует некоторого аппаратного планирования, но это хорошо задокументировано.

Поскольку система основана на FreeBSD 9.3 [6], вы можете найти множество подробностей в Списке совместимого оборудования FreeBSD [7]. Если у вас есть конкретные вопросы, вы можете обратиться к форумам FreeNAS [8] и к многочисленным полезным членам сообщества. Общие рекомендации для этой установки:

  • 64-разрядный процессор (FreeNAS только 64-разрядный)
  • Не менее 8 ГБ ОЗУ (чем больше, тем лучше)
  • Не менее 8 ГБ компактной флэш-памяти, твердотельного накопителя, USB-накопителя или обычного жесткого диска для загрузочного устройства
  • Размер и количество дисков, необходимых для выбранной конфигурации RAID

В данном случае я использую HP MicroServer со следующим:

  • 16 ГБ ОЗУ
  • Два жестких диска по 3 ТБ (хранилище)
  • Один диск емкостью 500 ГБ (FreeNAS)

FreeNAS можно установить на компактную флэш-память, USB-накопитель, SSD или обычный жесткий диск SATA в качестве загрузочного устройства.

Важно отметить, что целые устройства будут недоступны для использования в качестве хранилища и будут выделены для FreeNAS. В этой настройке два жестких диска по 3 ТБ будут использоваться для хранения, а жесткий диск на 500 ГБ будет диском FreeNAS.

Как вы могли заметить, я использую только один диск SATA для диска FreeNAS. Это представляет единую точку отказа, поскольку не является отказоустойчивым. При необходимости вы можете зеркалировать свой диск FreeNAS и добавить отказоустойчивость в свою конфигурацию. Для этого просто добавьте еще один диск и выберите их оба при установке, чтобы они были настроены как зеркало.

Для начала загрузите FreeNAS с сайта FreeNAS.org и проверьте контрольную сумму загруженного файла. Обратите внимание, что в Windows нет встроенного инструмента проверки контрольной суммы. Однако вы можете загрузить официальную утилиту File Checksum Integrity Verifier (FCIV) [9].] от Microsoft, и доступны десятки инструментов с открытым исходным кодом. Для Windows я рекомендую приложение с открытым исходным кодом WinHasher [10].

Далее записываем образ на диск (флешку).

В OS X, Linux и Unix для записи образа на установочный диск используется команда dd . Если вы работаете в Windows, вы можете использовать Win32 Disk Imager [11]. Конечно, вы также можете записать компакт-диск, если у вас есть оптический привод на машине, которую вы собираете.

Установка FreeNAS Box

После того, как вы записали образ в выбранное вами хранилище для установки FreeNAS, подключите его к устройству FreeNAS. В моем случае я использовал уже подключенный внутренний диск.

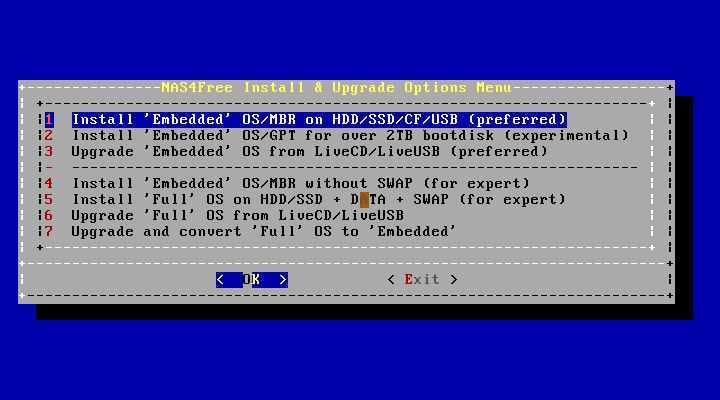

При загрузке вы увидите красивое текстовое меню (рис. 1). В настройках консоли выберите вариант 1

Установить/обновить . Затем выберите целевой диск для установки FreeNAS и установите безопасный пароль root. Теперь вы завершили установку.

Рисунок 1: Текстовое меню.

Конфигурация после установки

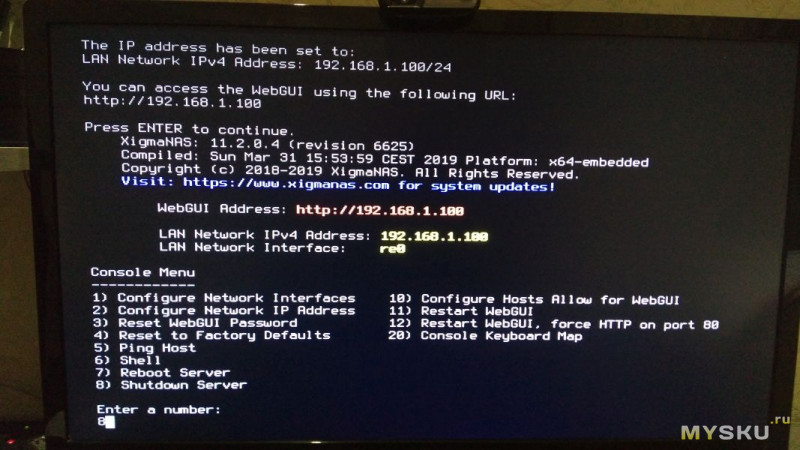

После того, как вы установили свой блок FreeNAS, перезагрузитесь, и вы увидите меню консоли FreeNAS (рис. 2). Здесь вы можете выполнить все основные параметры настройки, перечисленные здесь.

Рисунок 2: Меню консоли FreeNAS.

1) Настройка сетевых интерфейсов: предоставляет мастер настройки для настройки сетевых интерфейсов системы.

2) Настроить агрегацию ссылок: позволяет создать новую агрегацию ссылок или удалить существующую агрегацию ссылок.

3) Настройка интерфейса VLAN: используется для создания или удаления интерфейса VLAN.

4) Настройка маршрута по умолчанию: Используется для установки шлюза IPv4 или IPv6 по умолчанию. При появлении запроса введите IP-адрес шлюза по умолчанию.

5) Настройка статических маршрутов: запрашивает сеть назначения и IP-адрес шлюза. Повторно введите эту опцию для каждого маршрута, который необходимо добавить.

6) Настройка DNS: Запрашивает имя домена DNS, затем IP-адрес первого DNS-сервера. Чтобы ввести несколько DNS-серверов, нажмите Введите для ввода следующего, пока все не будут введены. Когда закончите, нажмите Введите дважды, чтобы выйти из этой опции.

7) Сброс пароля root: Если вы не можете войти в графический административный интерфейс, выберите эту опцию и следуйте инструкциям, чтобы установить пароль root.

8) Восстановить заводские настройки по умолчанию: если вы хотите удалить все изменения конфигурации, сделанные в административном графическом интерфейсе, выберите эту опцию. После сброса конфигурации система перезагрузится. Вам нужно будет пройти Хранение | Тома | Объем автоматического импорта для повторного импорта тома.

9) Оболочка: Вход в оболочку для запуска команд FreeBSD. Чтобы выйти из оболочки, введите exit .

10) Обновление системы: Если доступны какие-либо обновления системы, они будут автоматически загружены и применены.

11) Перезагрузка: перезагружает систему.

12) Выключение: останавливает систему.

Первым шагом в этом примере будет установка статического IP-адреса.
