ExpressCard

ExpressCard — модульная технология расширительной платы, предназначенная для использования в настольных и мобильных платформах.

Стандарт ExpressCard был разработан содружеством OEM-производителей, разработчиков карт и компонентов, среди которых — Dell, HP, IBM, Intel, Lexar Media, Microsoft, SCM Microsystems и Texas Instruments.

Основой разработки явилось тесное сотрудничество между рабочими группами организаций PCMCIA, USB Implementers Forum (USB IF) и Peripheral Component Interconnect-Special Interest Group (PCI-SIG), таким образом, технология ExpressCard также поддерживает другие спецификации последовательной передачи данных: USB 2.0 и PCI-Express.

Отгремевший успех устройств семейства PC Card заставил всемирную ассоциацию PCMCIA (Personal Computer Memory Card International Association) задуматься о развитии ветви.
Как результат — появление принципиально нового интерфейса ExpressCard, позволяющего увеличить скорость передачи данных в РАЗЫ по сравнению со своим предшественником.

Максимальная теоретическая скорость интерфейса PC Card — 132 Мбит/с в сравнении с 500-ами Мбит/с нового семейства, смотрится, по меньшей мере, не солидно.

Делайте выводы: 500 = 250 Мб передачи от компьютера к устройству + 250 Мб в обратном направлении.

Таким образом, односторонняя пропускная способность ExpressCard почти в полтора раза выше ОБЩЕЙ пропускной способности предшественника!
Скорость — важнейшее преимущество в сравнении с более ранними стандартами.
Не даром на логотипе TM ExpressCard запечатлен бегущий оранжевый кролик.

ExpressCard предназначено для замены обычных параллельных интерфейсов устройств ввода/вывода на быстродействующие последовательные интерфейсы.

Определены два стандартных формата модуля:
модуль ExpressCard/34 и модуль ExpressCard/54.

Кроме высокой скорости девайсы ExpressCard отличаются большей миниатюрностью и эргономичностью.
Это связано как с уменьшением ширины и длины на два сантиметра и один сантиметр соответственно, так и уменьшение количества контактов с 68 до 26 штук.
Еще одна особенность этой технологии — такие карты потребляют меньше электроэнергии, что важно для ноутбуков, и выделяют меньше тепла.

На данный момент устройства ExpressCard выпускаются в двух вариантах: шириной 54 и 34 миллиметра, причем, 34-миллиметровые карты являются приоритетом для производителей периферийных устройств.

Express Card 34 обычно устанавливаются внутри ноутбуков, а ExpressCard 54 располагаются снаружи корпусов настольных компьютеров.
Наличие формата ExpressCard 54 обусловлено только техническими трудностями исполнения в формате ExpressCard 34 некоторых устройств.

Поскольку карты герметично закрыты, их тепловыделение может создать проблемы.
Спецификация ограничивает тепловыделение модулей Express Card 54 величиной 2.1 W.
Меньшие по размерам Express Card 34 могут выделять всего 1.3 W.

Данный стандарт используют GPRS и EV-DO модемы, гигабитные сетевые карты, ТВ тюнеры, жесткие диски и карты памяти (флэш-память).
Разработчики заявляют о начале выпуска адаптеров для настольных ПК, которые позволят использовать устройства базирующихся на ExpressCard.

Предполагается, что большинство периферийных устройств, доступных в настоящее время в стандарте PCMCIA или формате Compact Flash, будут выпускаться в форм-факторе Express Card, включая память, кабельные и беспроводные коммуникации, идентификационные сенсоры, устройства чтения смарт-карт, телевизионные карты, интерфейсы сканеров и многие другие.

Высокая скорость обмена данных особенно приятна новыми возможностями применения внешних винчестеров.
Кроме простого подключения внешнего устройства через ExpressCard, заявлены адаптеры, позволяющие подключать до десяти жестких дисков SATA одновременно, что расширит область применения ноутбуков, ранее имевших ограничения, например, при работе с ресурсоемкими приложениями.

Преимущества устройств ExpressCard:

• Меньшие размеры и более высокая скорость передачи данных;
• Экономия электроэнергии и большая эффективность работы с ноутбуком;
• В технологии Express Card для связи с компьютером используются интерфейсы PCMCI Express и USB 2.0 ;
• Благодаря функции Hot Swap возможна замена и подключение дополнительных устройств без отключения системы;
• Более эффективная, чем прежде, схема питания;
• Уменьшились не только размеры электронных компонентов, но и их стоимость;
• Сравнение скорости передачи через одну линию шины.

PC Card уходит в небытие.
Новый стандарт имеет большую пропускную способность (практически в 4 раза больше), компактность (размеры ExpressCard меньше на 40%), а также меньшие энергозатраты.

USB 3.0 для пожилого ноутбука (ну и немножко про Expresscard/34)

Купив для админских нужд Dell Latitude E4200, я озаботился расширением возможностей. К примеру, у ноутбука всего два порта USB 2.0, а хотелось бы иметь 3.0
Хотелка вполне реализуемая, у ноутбука есть слот расширения Expresscard/34, в который можно воткнуть много полезного. В том числе и USB 3.0

В оффлайне продаются такие контроллеры, но за них хотят относительно много денег, да и выглядят они неаппетитно, сильно выглядывая из ноутбука:

Потому пошел к китайцам, у которых обнаружились компактные двухпортовые контроллеры за небольшие деньги. В недостатках — нет разъема под дополнительное питание. Он имеется либо у вышепоказанных контроллеров, либо у контроллеров под Expresscard/54, где ширина позволяет его разместить между портами.
Но может это дополнительное питание и не нужно для флэшек и жестких дисков? Надо было проверить.

Покупка и доставка

Купил 23 апреля, трек выдали Aliexpress Standard Shipping.
В моё почтовое отделение посылка пришла 5 мая, поймали её там только к 13 мая (12 копались в коробках и уверяли меня, что ничего нет).

Внешний вид

Упаковку не фотографировал, но там ничего интересного. Антистатический пакетик с контроллером и диском с драйверами. Диск даже не доставал.

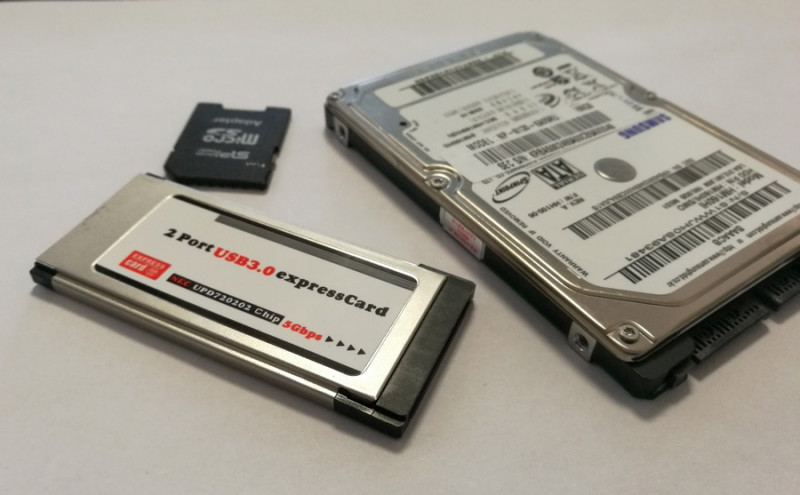

Сам контроллер небольшой:

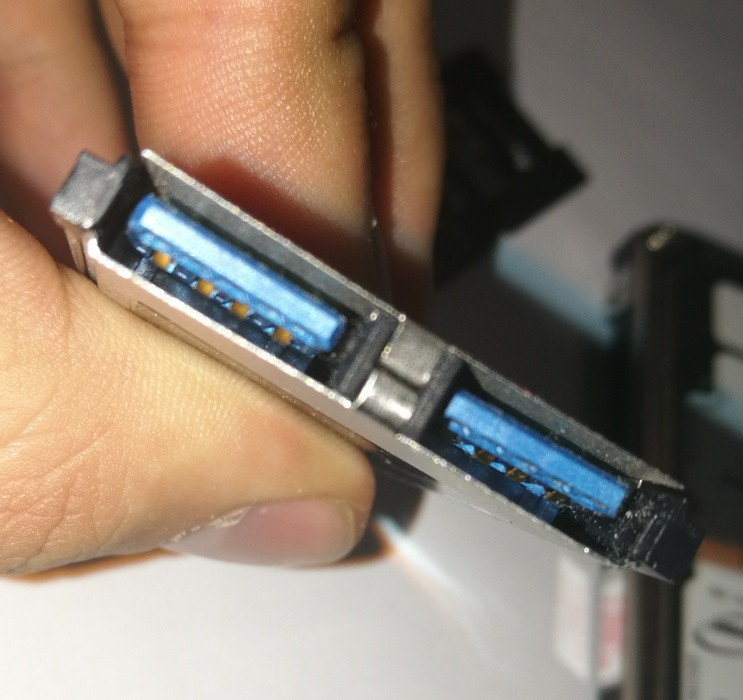

Два синих разъема USB с небольшим расстоянием между ними.
В разъем попробовать можно засунуть штекер вверх ногами, но надо приложить заметное усилие. Это обычно заметно, без усилия штекер входит вверх ногами где-то на треть глубины. В нормальном положении штекеры втыкаются и выходят с небольшим усилием (сильно меньшим, чем порты на десктопе), но сами не вываливаются. Несильный резкий рывок штекер выдергивает, но если плавно потянуть, то штекер держится.

Вставляем в ноутбук:

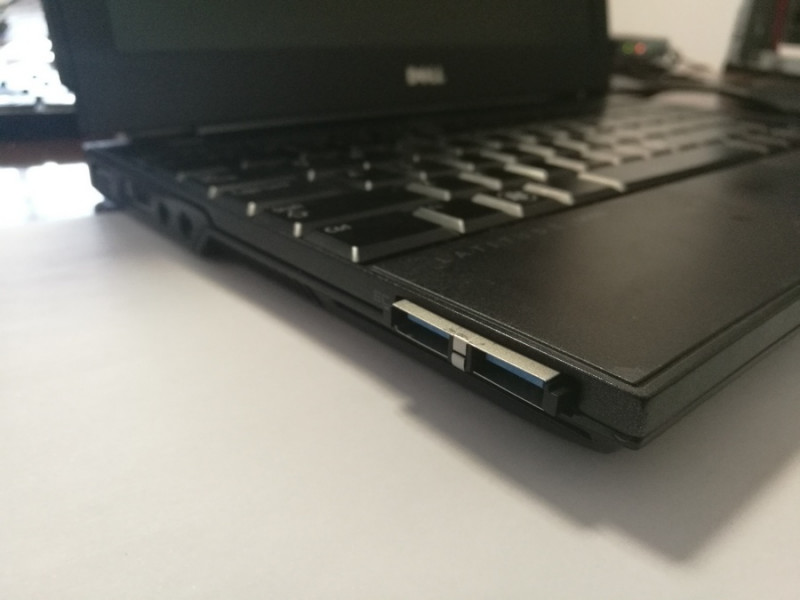

Вставленный выглядит так. Немного выпирает, но это из-за того, что там подпружиненная защелка для вынимания карт из слота. Хотя при первом втыкании её заклинило и пришлось выдирать контроллер плоскогубцами. При последующих втыканиях такой проблемы не возникало.

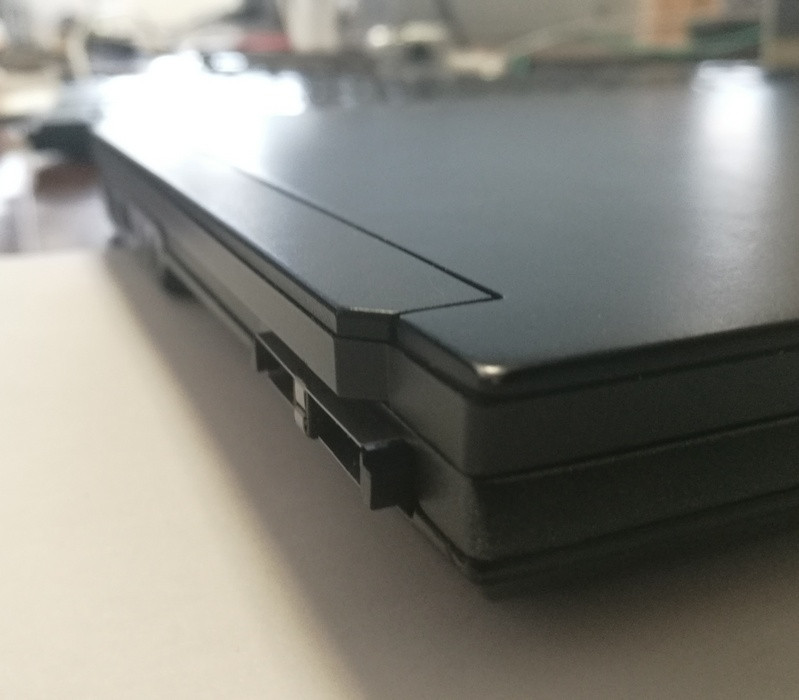

Есть ноутбуки, где адаптеры из слота выкидываются нажатием кнопки — там, думаю, этот контроллер встанет заподлицо с корпусом.

Но в моём случае то, что он из корпуса выпирает, не страшно. У ноутбука крышка своеобразной формы, которая слегка выступает за пределы корпуса. И получается так, что она прикрывает собой контроллер и уменьшает шансы случайно на него нажать при переноске.

Две не сильно толстых флэшки втыкаются нормально. Действительно широкие устройства второй порт перекроют, но я не думаю, что это очень уж большая проблема. Больше гипотетическая, чем реальная, в крайнем случае есть ещё два usb2 по разным сторонам корпуса.

Windows 10 x64 драйвера для контроллера поставила самостоятельно, диск не понадобился.

Вообще про Expresscard/34

В обзоре ноутбука E4200 меня упрекали, что он недостаточно админский, нет COM-порта, к примеру. Но ведь есть же Expresscard, для которого существует много карт расширения.

Ссылки и картинки

К примеру, тот же COM-порт.

Или LPT.

Сетевая карта.

eSATA

Переходник на Cardbus для старых карт расширения.

Даже переходник на обычный PCI

И PCI-E.

Ну и всякие мелочи типа разных карт-ридеров, звуковушек, SSD и прочих ТВ-тюнеров…

Update:

Похоже, что часть этих контроллеров вешается на шину USB, которая выведена на разъем expresscard вместе с pci-e.

Тесты

Возвращаясь к теме обзора. Тесты скорости.
Меня интересовало, какой прирост я получу в сравнении с USB2.0, сильно ли медленнее это моего десктопа и как контроллер поведёт себя с подключением жестких дисков.
В тестах участвовали две флэшки USB3 (Sandisk Extreme 32GB и Sandisk Ultra Flair 128GB), 3,5" жесткий диск Seagate на 4ТБ, китайский SSD Kingdian S180 на 120GB в USB3-коробке Zalman VE-350 и 2,5" жесткий диск Seagate на 2ТБ (Seagate Expansion Portable Drive STEA2000400).
Вне конкурса ещё подключал какой-то 2,5" диск на 500 гигабайт в USB3-контейнере Orico и ещё один 2,5" Seagate на 2ТБ (Seagate Backup Plus Slim).

Скорость тестировал при помощи CrystalDiskInfo на гигабайтном файле.
Для 2,5" жесткого диска при тестировании на USB3 размер файла был выставлен в 32 гигабайта, чтобы увеличить время теста — для проверки «отвалится или нет».
На десктопе тестировал не всё, только SSD и флэшку Ultra Flair, просто для эталона.

Всякие графики:

И простые запись и чтение (на 2,5" двухтерабайтник). Этот тест больше не для скорости делался, а для того, чтобы посмотреть на стабильность работы — хватит ли питания, не отвалится ли контроллер.

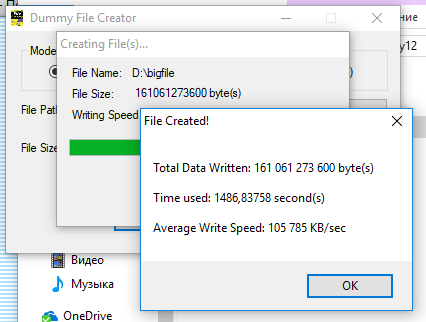

Сперва при помощи специально обученной программки создал на диске файл размером 150 гигабайт.

Файл создался со второй попытки, в первый раз где-то на сороковом гигабайте отвалился диск вместе с контроллером. Вынул-вставил контроллер. Со второй попытки файл создался нормально.

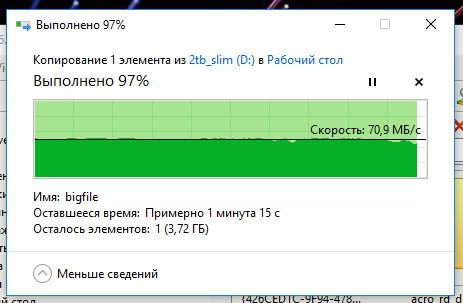

Скопировался на диск ноутбука он тоже нормально, скорость на всём протяжении копирования была стабильна.

О питании

Основным опасением было то, что может не хватить питания для жестких дисков — всё же по стандарту у expresscard напряжение 3,3 вольта, так что 5 вольт для USB там получается через конвертор.
Сперва попытался было с usb-тестером жесткий диск подключить, но тут питания уже не хватило на раскрутку диска, тестер слишком много на себя забирал. Потому подключал напрямую и цифры никакие не измерял.
Пробовал три 2,5" жестких диска — два seagate, оба 2ТБ, но разных моделей и снятый со старого ноутбука пятисотгигабайтник в USB3-контейнере Orico.

Для первого диска провёл тест по записи-чтению 150 гигабайт, для других двух — только тест CrystalDiskMark'ом объемом 32 гигабайта.
Первый диск тестировал при питании ноутбука от сети, другие два — при питании от аккумулятора.
У первого диска случился вышеупомянутый отвал контроллера при первой попытке провести тест, вторая попытка прошла без проблем.
Два других диска свои тесты прошли без проблем.

Сразу два жестких диска подключать не пробовал, практически уверен, что в этом случае питания точно не хватит.
Но если кому очень интересно, то напишите — попробую при возможности.

Нагрев чувствуется, но не смертельный. Не обжигает, по крайней мере. И внутренности ноутбука тоже нагревает слабо, температура процессора (а он как раз находится в районе разъема expresscard) стабильна. Хотя там между контроллером и материнкой ещё разъем для смарткарт есть, пара миллиметров воздушной прослойки.

Вердикт

За свои деньги покупка отличная.
Серьезных проблем не обнаружено, был один глюк с отвалом контроллера, но он не воспроизвелся.
Хотя знакомый говорит, что у него с подобным контроллером жесткие диски на ноуте не работают, происходит отвал карты при подключении винта. Так что либо мой делл круче его леновы, либо ему не повезло с экземпляром карты (ну или мне повезло :)).

Update:

Подвернулся случай проверить сканер, получающий питание от порта. Canon Lide 220. Работает прекрасно, питания хватает.

Expresscard - это... Что такое Expresscard?

ExpressCard (ранее NEWCARD[1]) — интерфейс, позволяющий подключать к компьютеру (обычно ноутбуку) периферийные устройства. Стандарт ExpressCard описывает устройство слотов, встроенных в компьютер, а также карт, которые могут быть туда вставлены. Карта состоит из электронной схемы и разъёма, через который осуществляется подключение. Стандарт ExpressCard пришел на смену стандарту PC Card, также известному как PCMCIA и CardBus. Слот ExpressCard начал широко устанавливаться на ноутбуки примерно с середины 2005 года.

Устройства на базе ExpressCard включают в себя жесткие диски, различные модемы, беспроводные адаптеры и многое другое.

На данный момент во многом вытеснен стандартом USB 3.0.

Стандарты

Стандарт ExpressCard, также как и PC Card был разработан Международной Ассоциацией компьютерных карт памяти (Personal Computer Memory Card International Association, PCMCIA). Компьютер с ExpressCard поддерживает соединение как через шину PCI Express, так и посредством USB 2.0. Карты могут быть разработаны для использования того или иного режима, а также обоих одновременно. Карты поддерживают возможность горячей замены. По определению ITU-T это открытый стандарт, который можно получить на странице ExpressCard в интернете. По данным на 2009 год документация бесплатна для членов PCMCIA, для всех остальных цена составляет 2500 долларов США.

Форм-факторы

Сравнение форм-факторов ExpressCard и PC Card

Стандарт ExpressCard определеяет два форм-фактора:

  • ExpressCard/34 (34 мм шириной)
  • ExpressCard/54 (54 мм шириной, L-образной формы)

Стандартные карты имеют длину 75 мм и толщину 5 мм. Однако карты могут быть толще в той части, которая не вставляется в сам слот. В 34-мм слоты можно вставить только 34-мм карту, а в 54-мм слот можно вставить как 54-мм карту, так и 34-мм. Для этого в задней части слота сделана диагональная направляющая.

Сравнение с другими форматами

Сравнение схем работы ExpressCard и CardBus

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus (ExpressCard можно подключить к слоту CardBus через адаптер). Основным преимуществом ExpressCard перед CardBus является бо́льшая пропускная способность из-за прямого подключения к системной шине через линию PCI Express x1 (2,5 Гб/с) или USB 2.0 (480 Мб/с), в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу (1,06 Гб/с) с системной шиной. В стандарте ExpressCard используется напряжение 1.5 В или 3.3 В, в CardBus либо 3.3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.[2]

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в свое время PC Card.

Применение

На февраль 2011 года ExpressCard применяется для подключения:[3]

ExpressCard 2.0. Конец эпохи

Стандарт ExpressCard 2.0 был представлен на выставке CeBIT 4 марта 2009 года. Ожидалось, что он будет обладать той же пропускной способностью, что и USB 3.0 (5 Гб/с) и поддерживать работу с PCI Express 2.0 и USB 3.0. Модули ExpressCard 2.0 должны были быть полностью совместимы со слотами ExpressCard и наоборот. Однако стандарт не выдержал конкуренции с USB 3.0, и серийных устройств ExpressCard 2.0 так и не было выпущено. Организация PCMCIA прекратила свое существование[4]. Поддержкой стандартов PC Card и ExpressCard теперь занимается USB Implementers Forum[4].

См. также

Примечания

ExpressCard — Википедия

Материал из Википедии — свободной энциклопедии

ExpressCard на 34 мм с переходником на 54 мм. Предназначен для подключения трёх устройств USB и одного SATA.

ExpressCard (ранее NEWCARD[1]) — интерфейс, позволяющий подключать к компьютеру (обычно ноутбуку) периферийные устройства. Стандарт ExpressCard описывает устройство слотов, встроенных в компьютер, а также карт, которые могут быть туда вставлены. Карта состоит из электронной схемы и разъёма, через который осуществляется подключение. Стандарт ExpressCard пришел на смену стандарту PC Card, также известному как PCMCIA и CardBus. Слот ExpressCard начал широко устанавливаться на ноутбуки примерно с середины 2005 года.

Устройства на базе ExpressCard включают в себя жесткие диски, различные модемы, беспроводные адаптеры и многое другое.

На данный момент во многом вытеснен стандартом USB 3.0.

Стандарты

Сравнение схем работы ExpressCard и CardBus Сравнение форм-факторов ExpressCard и PC Card

Стандарт ExpressCard, так же, как и PC Card, был разработан Международной Ассоциацией компьютерных карт памяти (Personal Computer Memory Card International Association, PCMCIA). Компьютер с ExpressCard поддерживает соединение как через шину PCI Express, так и посредством USB 2.0. Карты могут быть разработаны для использования того или иного режима, а также обоих одновременно. Карты поддерживают возможность горячей замены. По определению ITU-T это открытый стандарт, который можно получить на странице ExpressCard в интернете. По данным на 2009 год документация бесплатна для членов PCMCIA, для всех остальных цена составляет 2500 долларов США.

Форм-факторы

Стандарт ExpressCard определяет два форм-фактора:

  • ExpressCard/34 (34 мм шириной)
  • ExpressCard/54 (54 мм шириной, L-образной формы)

Стандартные карты имеют длину 75 мм и толщину 5 мм. Однако карты могут быть толще в той части, которая не вставляется в сам слот. В 34-мм слоты можно вставить только 34-мм карту, а в 54-мм слот можно вставить как 54-мм карту, так и 34-мм. Для этого в задней части слота сделана диагональная направляющая.

Сравнение с другими форматами

Переходник для подключения ExpressCard в разъём PCMCIA

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus (ExpressCard можно подключить к слоту CardBus через адаптер). Основным преимуществом ExpressCard перед CardBus является бо́льшая пропускная способность из-за прямого подключения к системной шине через линию PCI Express x1 (2 Гбит/с) или USB 2.0 (480 Мбит/с), в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу (1,04 Гбит/с) с системной шиной. В стандарте ExpressCard используется напряжение 1,5 В или 3,3 В, в CardBus либо 3,3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.[2]

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь, когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в своё время PC Card.

Применение

CardBus и ExpressCard на 34 мм с переходником на 54 мм. Питание подключаемых устройств с большим энергопотреблением может производиться от сетевого блока питания. ExpressCard на 34 мм вставляется в ноутбук.

На февраль 2011 года ExpressCard применяется для подключения:[3]

ExpressCard 2.0. Конец эпохи

Стандарт ExpressCard 2.0 был представлен на выставке CeBIT 4 марта 2009 года. Ожидалось, что он будет обладать той же пропускной способностью, что и USB 3.0 (5 Гб/с) и поддерживать работу с PCI Express 2.0 и USB 3.0. Модули ExpressCard 2.0 должны были быть полностью совместимы со слотами ExpressCard и наоборот. Однако стандарт не выдержал конкуренции с USB 3.0, и серийных устройств ExpressCard 2.0 так и не было выпущено. Организация PCMCIA прекратила своё существование[4]. Поддержкой стандартов PC Card и ExpressCard теперь занимается USB Implementers Forum[4].

См. также

Примечания

⛭
Основные статьи
Типы
  • CompactFlash (CF, CFast)
  • CFexpress
  • Express Card
  • JEIDA
  • MultiMedia Card (MMC: RS-MMC, MMCplus, MMCmobile, MMCmicro, eMMC)
  • Memory Stick (MS, MS-PRO, MS-PRO HG, MS-XC)
  • miCard
  • Microdrive (MD)
  • MiniCard
  • P2
  • PCMCIA (PC Card, CardBus, CardBay)
  • Secure Digital (SDSC, SDHC, SDXC, TransFlash, Eye-Fi)
  • SmartMedia (SM)
  • SxS
  • Universal Flash Storage (UFS)
  • USB
  • xD-Picture
  • XQD

ExpressCard — Википедия

Материал из Википедии — свободной энциклопедии

ExpressCard на 34 мм с переходником на 54 мм. Предназначен для подключения трёх устройств USB и одного SATA.

ExpressCard (ранее NEWCARD[1]) — интерфейс, позволяющий подключать к компьютеру (обычно ноутбуку) периферийные устройства. Стандарт ExpressCard описывает устройство слотов, встроенных в компьютер, а также карт, которые могут быть туда вставлены. Карта состоит из электронной схемы и разъёма, через который осуществляется подключение. Стандарт ExpressCard пришел на смену стандарту PC Card, также известному как PCMCIA и CardBus. Слот ExpressCard начал широко устанавливаться на ноутбуки примерно с середины 2005 года.

Устройства на базе ExpressCard включают в себя жесткие диски, различные модемы, беспроводные адаптеры и многое другое.

На данный момент во многом вытеснен стандартом USB 3.0.

Стандарты

Сравнение схем работы ExpressCard и CardBus Сравнение форм-факторов ExpressCard и PC Card

Стандарт ExpressCard, так же, как и PC Card, был разработан Международной Ассоциацией компьютерных карт памяти (Personal Computer Memory Card International Association, PCMCIA). Компьютер с ExpressCard поддерживает соединение как через шину PCI Express, так и посредством USB 2.0. Карты могут быть разработаны для использования того или иного режима, а также обоих одновременно. Карты поддерживают возможность горячей замены. По определению ITU-T это открытый стандарт, который можно получить на странице ExpressCard в интернете. По данным на 2009 год документация бесплатна для членов PCMCIA, для всех остальных цена составляет 2500 долларов США.

Форм-факторы

Стандарт ExpressCard определяет два форм-фактора:

  • ExpressCard/34 (34 мм шириной)
  • ExpressCard/54 (54 мм шириной, L-образной формы)

Стандартные карты имеют длину 75 мм и толщину 5 мм. Однако карты могут быть толще в той части, которая не вставляется в сам слот. В 34-мм слоты можно вставить только 34-мм карту, а в 54-мм слот можно вставить как 54-мм карту, так и 34-мм. Для этого в задней части слота сделана диагональная направляющая.

Сравнение с другими форматами

Переходник для подключения ExpressCard в разъём PCMCIA

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus (ExpressCard можно подключить к слоту CardBus через адаптер). Основным преимуществом ExpressCard перед CardBus является бо́льшая пропускная способность из-за прямого подключения к системной шине через линию PCI Express x1 (2 Гбит/с) или USB 2.0 (480 Мбит/с), в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу (1,04 Гбит/с) с системной шиной. В стандарте ExpressCard используется напряжение 1,5 В или 3,3 В, в CardBus либо 3,3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.[2]

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь, когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в своё время PC Card.

Применение

CardBus и ExpressCard на 34 мм с переходником на 54 мм. Питание подключаемых устройств с большим энергопотреблением может производиться от сетевого блока питания. ExpressCard на 34 мм вставляется в ноутбук.

На февраль 2011 года ExpressCard применяется для подключения:[3]

ExpressCard 2.0. Конец эпохи

Стандарт ExpressCard 2.0 был представлен на выставке CeBIT 4 марта 2009 года. Ожидалось, что он будет обладать той же пропускной способностью, что и USB 3.0 (5 Гб/с) и поддерживать работу с PCI Express 2.0 и USB 3.0. Модули ExpressCard 2.0 должны были быть полностью совместимы со слотами ExpressCard и наоборот. Однако стандарт не выдержал конкуренции с USB 3.0, и серийных устройств ExpressCard 2.0 так и не было выпущено. Организация PCMCIA прекратила своё существование[4]. Поддержкой стандартов PC Card и ExpressCard теперь занимается USB Implementers Forum[4].

См. также

Примечания

Основные статьи
Типы
  • CompactFlash (CF, CFast)
  • CFexpress
  • Express Card
  • JEIDA
  • MultiMedia Card (MMC: RS-MMC, MMCplus, MMCmobile, MMCmicro, eMMC)
  • Memory Stick (MS, MS-PRO, MS-PRO HG, MS-XC)
  • miCard
  • Microdrive (MD)
  • MiniCard
  • P2
  • PCMCIA (PC Card, CardBus, CardBay)
  • Secure Digital (SDSC, SDHC, SDXC, TransFlash, Eye-Fi)
  • SmartMedia (SM)
  • SxS
  • Universal Flash Storage (UFS)
  • USB
  • xD-Picture
  • XQD

ExpressCard — Википедия. Что такое ExpressCard

ExpressCard на 34 мм с переходником на 54 мм. Предназначен для подключения трёх устройств USB и одного SATA.

ExpressCard (ранее NEWCARD[1]) — интерфейс, позволяющий подключать к компьютеру (обычно ноутбуку) периферийные устройства. Стандарт ExpressCard описывает устройство слотов, встроенных в компьютер, а также карт, которые могут быть туда вставлены. Карта состоит из электронной схемы и разъёма, через который осуществляется подключение. Стандарт ExpressCard пришел на смену стандарту PC Card, также известному как PCMCIA и CardBus. Слот ExpressCard начал широко устанавливаться на ноутбуки примерно с середины 2005 года.

Устройства на базе ExpressCard включают в себя жесткие диски, различные модемы, беспроводные адаптеры и многое другое.

На данный момент во многом вытеснен стандартом USB 3.0.

Стандарты

Сравнение схем работы ExpressCard и CardBus Сравнение форм-факторов ExpressCard и PC Card

Стандарт ExpressCard, так же, как и PC Card, был разработан Международной Ассоциацией компьютерных карт памяти (Personal Computer Memory Card International Association, PCMCIA). Компьютер с ExpressCard поддерживает соединение как через шину PCI Express, так и посредством USB 2.0. Карты могут быть разработаны для использования того или иного режима, а также обоих одновременно. Карты поддерживают возможность горячей замены. По определению ITU-T это открытый стандарт, который можно получить на странице ExpressCard в интернете. По данным на 2009 год документация бесплатна для членов PCMCIA, для всех остальных цена составляет 2500 долларов США.

Форм-факторы

Стандарт ExpressCard определяет два форм-фактора:

  • ExpressCard/34 (34 мм шириной)
  • ExpressCard/54 (54 мм шириной, L-образной формы)

Стандартные карты имеют длину 75 мм и толщину 5 мм. Однако карты могут быть толще в той части, которая не вставляется в сам слот. В 34-мм слоты можно вставить только 34-мм карту, а в 54-мм слот можно вставить как 54-мм карту, так и 34-мм. Для этого в задней части слота сделана диагональная направляющая.

Сравнение с другими форматами

Переходник для подключения ExpressCard в разъём PCMCIA

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus (ExpressCard можно подключить к слоту CardBus через адаптер). Основным преимуществом ExpressCard перед CardBus является бо́льшая пропускная способность из-за прямого подключения к системной шине через линию PCI Express x1 (2 Гбит/с) или USB 2.0 (480 Мбит/с), в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу (1,04 Гбит/с) с системной шиной. В стандарте ExpressCard используется напряжение 1,5 В или 3,3 В, в CardBus либо 3,3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.[2]

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь, когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в своё время PC Card.

Применение

CardBus и ExpressCard на 34 мм с переходником на 54 мм. Питание подключаемых устройств с большим энергопотреблением может производиться от сетевого блока питания. ExpressCard на 34 мм вставляется в ноутбук.

На февраль 2011 года ExpressCard применяется для подключения:[3]

ExpressCard 2.0. Конец эпохи

Стандарт ExpressCard 2.0 был представлен на выставке CeBIT 4 марта 2009 года. Ожидалось, что он будет обладать той же пропускной способностью, что и USB 3.0 (5 Гб/с) и поддерживать работу с PCI Express 2.0 и USB 3.0. Модули ExpressCard 2.0 должны были быть полностью совместимы со слотами ExpressCard и наоборот. Однако стандарт не выдержал конкуренции с USB 3.0, и серийных устройств ExpressCard 2.0 так и не было выпущено. Организация PCMCIA прекратила своё существование[4]. Поддержкой стандартов PC Card и ExpressCard теперь занимается USB Implementers Forum[4].

См. также

Примечания

⛭
Основные статьи
Типы
  • CompactFlash (CF, CFast)
  • CFexpress
  • Express Card
  • JEIDA
  • MultiMedia Card (MMC: RS-MMC, MMCplus, MMCmobile, MMCmicro, eMMC)
  • Memory Stick (MS, MS-PRO, MS-PRO HG, MS-XC)
  • miCard
  • Microdrive (MD)
  • MiniCard
  • P2
  • PCMCIA (PC Card, CardBus, CardBay)
  • Secure Digital (SDSC, SDHC, SDXC, TransFlash, Eye-Fi)
  • SmartMedia (SM)
  • SxS
  • Universal Flash Storage (UFS)
  • USB
  • xD-Picture
  • XQD

что они дают и зачем их так много? — Ferra.ru

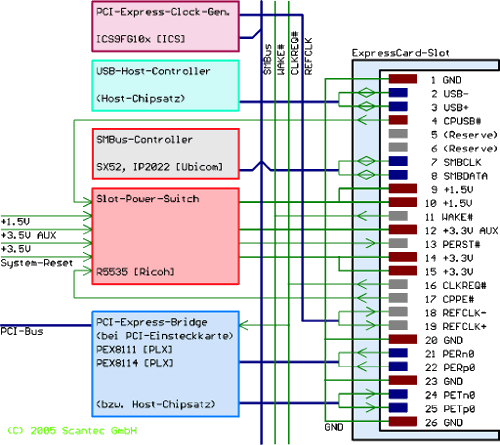

Появление на рынке шины PCI Express позволило обновить и слот для карт расширения у ноутбуков. На смену PC Card уже давно подготовлен ExpressCard, и он практически вытеснил «старичка». Главное отличие ExpressCard – это использование PCI Express для передачи данных вместо PCI. Скорость в этом случае – как у обычного слота PCI Express x1, то есть 2,5 Гбит/с.

Но разработчики пошли дальше и сделали стандарт более универсальным. Через ExpressCard можно подключаться к шине USB. Таким образом, производитель устройства сам выбирает, что ему лучше использовать: PCI Express или USB. В последнем случае скорость составляет 480 Мбит/с. Полагаем, с постепенным переходом к USB 3.0 и PCI Express 2.0 показатели скорости ExpressCard вырастут до 4,8 и 5,0 Гбит/с соответственно.

Теперь о типах разъёмов. Их сделали два: ExpressCard/34 и ExpressCard/54. В отличие от PC Card различаются они по ширине, а не высоте. В первом случае она составляет 34 мм, а во втором — 54 мм. При этом карты ExpressCard/34 можно вставить в слот ExpressCard/54, но не наоборот.

Какие устройства выпускаются для PC Card и ExpressCard? Многие. Например, ТВ-тюнеры, звуковые карты, карты Wi-Fi, флеш-накопители (эти часто подключаются через USB-составляющую интерфейса ExpressCard), модемы для работы в сотовых сетях и многие другие. В целом удобно, но подходит только для ноутбуков. То есть если вы не собираетесь использовать ТВ-тюнер на настольном компьютере, то удобнее купить такой в формате ExpressCard или PC Card, чем возиться с лишними внешними «модулями», когда подключение происходит через разъём USB.

Кардридеры

Кардридеры – это устройства для чтения карт памяти. Для настольного компьютера такие обычно покупаются отдельно, а в мобильные встраиваются. Но в последнем случае число поддерживаемых форматов ограничено чаще всего 4-5 штуками. Как правило, это форматы SD, MMC, MemoryStick нескольких версий и ещё иногда xD. Это наиболее распространённые на сегодняшний день. Они применяются в телефонах, фотоаппаратах и плеерах.

Некоторые производители ноутбуков пошли дальше и оснастили свои модели более функциональными кардридерами. Среди таких мы заметили ASUS (до 8 форматов) и Fujitsu Siemens Computers (до 15 форматов). Но отметим, что среди всех рассмотренных нами мобильных ПК только один поддерживал карты CompactFlash – LG C1-T255R http://www.ferra.ru/online/mobilis/s27084/. Скажете, этот формат устарел? Как бы не так – в цифровых зеркальных камерах до сих пор он является самым распространённым, особенно в профессиональных моделях.

Иногда попадается ещё один вид кардридеров, предназначенный для считывания смарт-карт. На последних обычно хранятся специальные коды – это один из способов идентификации прав доступа. Неудивительно, что такие кардридеры встречаются в основном на корпоративных моделях ноутбуков. К таким мы относим HP Compaq (из них только некоторые модели имеют считыватель смарт-карт), Toshiba Tecra, Lenovo ThinkPad, Dell Latitude.

Аудиоразъёмы

С аудиоразъёмами всё предельно просто. Чаще всего их два – для наушников (или внешних колонок) и для микрофона. При этом первый обычно совмещают с S/PDIF. Случается и три разъёма. И здесь два варианта: третий либо для второй пары наушников (например, как у ноутбуков HP Pavilion), либо линейный вход. Последний предназначен для передачи звука на компьютер.

Отправить ответ

avatar
  Подписаться
Уведомление о
