Один день 10 лет тому вперед

Встаю, одеваюсь, захожу в ванную и начинаю утреннее сражение с зубной щеткой. Щетка снаружи мало чем отличается от традиционной, но внутри – начинка, состоящая из контроллера с поддержкой IEEE 802.15.4/6LoWPAN, и батарейка, которой хватает на пару лет автономной работы с учетом того, что включается система только на время гигиенических процедур. Головка со щетиной сменная – очень экономично. Геймификация добралась и сюда: щетка внимательно «следит», сколько времени и как тщательно я чищу зубы, а компактная информационная панель над зеркалом, сопряженная с контроллером «умного дома», сообщает, каковы мои шансы попасть к стоматологу до конца года и почем нынче врачебные услуги. Расставаться с деньгами не хочется – приходится делать все как следует, пока щетка не пикнет «зачет».



Зачесалось за левым ухом, куда пару лет назад имплантировали медицинский датчик: следить за сердцем, температурой, давлением, сахаром в крови и еще целой кучей медицинских показателей. Выхожу из ванной и прошу показать текущие данные на информационной панели: картинка сменяется графиками и цифрами. Да… Но бывает и хуже. Особенно с похмелья. Вообще медицинский датчик – вещь небесполезная: родителю одного из знакомых такой вот однажды спас жизнь, зафиксировав проблемы с сердцем и вызвав скорую. Причем пока неотложка ехала по вызову, врачи имели возможность видеть показатели жизнеобеспечения в реальном времени.



Кофе, завтрак – все уже разогрето и ждет в оптимальном состоянии готовности. Зная мои пристрастия к просмотру новостей за завтраком, при моем появлении на кухне включается информационная панель и показывает новостной канал. Весь видеосигнал цифровой, поток поступает в квартиру по кабелю провайдера, а панели управляются контроллером «умного дома».



Вообще говоря, я ретроград: большинство уже отказалось от кабеля в пользу беспроводного подключения на «последней миле», а заодно и от всяких домашних маршрутизаторов и контроллеров. Инфраструктура провайдеров использует возможности и продвинутые технологии высокоскоростных беспроводных сетей, такие как стандарты 802.11 ac/ad/af, модуляцию 256QAM, MU-MIMO, Beamforming, позволяющие обеспечить доступ в интернет для самых разных гаджетов.



Стандарты группы 802.11 описывают технологии беспроводных локальных сетей, известных как Wi-Fi. Стандарт 802.11 ac позволяет передавать данные со скоростью более 1 Гбит/с в диапазоне 5 ГГц. Стандарт 802.11 ad – со скоростью более 1 Гбит/с в диапазоне 60 ГГц. Стандарт 802.11 af описывает использование участков радиочастотного спектра в диапазоне 1 ГГц, освободившихся после перехода телевидения на цифровое вещание, для предоставления широкополосного доступа в интернет.



Технология Beamforming/Cisco СlientLink появилась в качестве опции в стандарте IEEE 802.11n и позволяет обеспечить более высокое значение SNR (signal-to-noise) в точке расположения клиентского устройства за счет индивидуального формирования диаграммы направленности несколькими передатчиками и антеннами.



MU-MIMO – расширение функционала MIMO (Multiple Input Multiple Output, метод кодирования сигнала, позволяющий увеличить полосу пропускания канала c использованием нескольких приемных и передающих антенн) – Multi User MIMO в стандарте IEEE 802.11 ac.



256QAM – продвинутая модуляция сигнала, используемая в стандарте IEEE 802.11 ac.



В настоящее время реализация 802.11 ac Wave 1 доступна для точки доступа Cisco AP3600 в виде отдельного модуля.



Повсеместный переход на IPv6, в принципе, устранил необходимость наличия отдельных устройств типа маршрутизаторов и контроллеров, все давно работает из облака. Только вот мы, ретрограды, не ищем легких путей…



Переход различных устройств на протокол IPv6 позволяет кардинальным образом изменить способ, которым сетевые устройства взаимодействуют между собой. Любое из них, подключенное в сеть IPv6, может (и должно) иметь глобально маршрутизируемый в интернет адрес. Внедрение этого протокола устраняет целые классы проблем, связанных с использованием NAT, исчерпанием IP-адресов, обеспечивает эффективную поддержку сетевых коммуникаций и сервисов мобильности.



Сетевое оборудование Cisco поддерживает протокол IPv6 уже более 15 лет, почти с момента выхода в 1996 году первых RFC (Request for Comments), описывающих IPv6.



8-00. Пора вести ребенка в детский сад. Перед выходом бросаю взгляд на информационную панель: пожалуй, следует взять зонт – влажность на улице угрожающая, в прогнозах дождь, о чем напоминает пиктограмма зонта. Прохожу через дверной проем и слышу сзади мелодичную трель: похоже, я забыл выключить утюг, которым гладил галстук.



Контроллер определил, что я покидаю квартиру, проанализировал энергопотребление в различных комнатах, определил аномалию и просигнализировал, выведя свои предположения на информационную панель. «Отключи розетку», – скомандовал я.



Так, идем опять… Снова трель! Ну что тебе опять не нравится? Куртку ребенку забыл взять? Да, с учетом возможного дождя это действительно важно, у них сегодня по плану прогулка. Во все элементы одежды еще на заводе встроены RFID-/NFC-метки – очень помогает и в логистике, и в торговле, и вот – в быту. Появление в доме обновок превращается в забавный и нескучный ритуал их «обнюхивания» с помощью смартфона. Характеристики одежды заносить в базу не нужно: они скачиваются контроллером с сайта производителя. На заре внедрения этой технологии было множество анекдотов о неправильно настроенных системах, которые с удовольствием сообщали гостям при входе, что на них надето и сколько это все стоит.



Технологии радиочастотной идентификации (Radio Frequency Identification, RFID) и «коммуникации ближнего поля» (Near Field Communications, NFC) в настоящее время уже широко применяются в промышленности, производстве, логистике и даже во вполне бытовых сценариях. В частности, проездные московского метро выполнены в виде пассивных RFID-меток стандарта Mifare. Прочитать данные с некоторых меток можно с помощью NFC-считывателей, встроенных в топовые модели современных смартфонов. Главными препятствиями широкого распространения RFID-меток в быту являются их относительно крупный размер за счет необходимости иметь антенну и сравнительно высокая стоимость.



Компания Cisco поддерживает в своих решениях прежде всего активные RFID-метки и позиционирование за счет инфраструктуры Wi-FI. Оборудование для систем на базе пассивных RFID-меток поддерживается в Cisco Technology Developer Program.



Закрываю дверь, поднеся телефон к панели. Сенсор замка поддерживает технологию NFC, чтобы закрыть дверь, этого достаточно. В квартире за моей спиной контроллер, обнаружив, что в доме не осталось ни одной живой души, переходит в режим энергосбережения: педантично выключает везде свет, снижает регулировки отопления, закрывает и занавешивает окна.



8-25. Подхожу к садику. Интересно, сегодня дети с утра гуляют или нужно вести ребенка в группу? Подключаюсь со смартфона к публичной камере видеонаблюдения и вижу копошение рядом с верандами. Значит, на улице.



У ребенка на запястье – браслет с приемником ГЛОНАСС/GPS, мультистандартным беспроводным модемом и тревожной кнопкой. Я могу в любой момент определить его местоположение по карте, получить сигнал при нажатии на кнопку, либо браслет сам сообщит мне о том, что ребенок удаляется с территории, определенной набором базовых станций и координат.



Современные технологии SDR (Software Defined Radio) позволяют реализовать различные протоколы беспроводных коммуникаций на одном и том же чипе, что обеспечивает сокращение количества отдельных электронных компонентов в устройстве и потребляемой мощности при сохранении широчайших коммуникационных возможностей.



8-45. Ребенок в садике. Направляюсь к автобусной остановке. У меня их на выбор две, нужно решить, куда идти. Смотрю на смартфон – сегодня мне везет больше обычного: через 7 минут автобус будет на ближайшей остановке. Причем не по расписанию, а на самом деле. Транспорт ездит по маршруту без водителей и сообщает свои координаты в режиме реального времени, что позволяет очень точно рассчитать время его прибытия даже с учетом пробок. Ну, а мои маршруты смартфон уже давно изучил.



Сетевые решения для промышленности, энергетики и транспорта представляют собой отдельный класс продуктов, имеющий конструктивные особенности, обеспечивающие им эффективную и надежную работу в сложных условиях среды (температура, влажность, вибрации, электромагнитные помехи).



Решения Cisco из раздела Connected Transportation, такие как M2M-маршрутизатор 819 Integrated Services Router, коммутаторы IE 2000/3000, предназначены именно для таких условий применения.



Пока иду к остановке, в глаза настойчиво лезет реклама. LCD-панели способны создавать индивидуальное изображение для каждого идущего мимо человека, а смартфон с постоянным подключением к интернету по IPv6 позволяет достаточно легко локализовать меня с приличной точностью за счет систем беспроводного позиционирования на базе Wi-Fi или сервисов мобильного оператора. Дальше уже дело техники: распознавание образов хорошо справляется с выделением даже отдельного человека и даже в толпе. А так как в каждый из этих магазинов я заходил, и не раз, реклама идет строго таргетированная. Говорят, бороться с ней можно только путем глубоких медитаций либо секретных очков, которые не пропускают рекламу. Но это уже из разряда городских легенд.



Решения по беспроводному позиционированию активов и персонала в настоящее время стремительно развиваются. Компания Cisco обеспечивает беспроводное позиционирование с помощью активных RFID-меток, собственной управляемой инфраструктуры WI-Fi и сервисов WLSE (Wireless Location Services Engine).



Системы цифровой доставки контента (Digital Media Signature, DMS) в настоящее время также являются востребованными в компаниях, так как путем интеграции с системами CRM и базами данных пользователей позволяют обеспечить ряд сервисов, таких как приоритезация обслуживания VIP-клиентов и таргетированная реклама.



В настоящее время Cisco предлагает уже второе поколение систем класса DMS: Full HD медиаплееры Cisco Edge 300 и ПО AppSpace Nexus On-Demand, обеспечивающее возможность предоставления сервиса как в локальном, так и в облачном вариантах.



8-58. Еду в автобусе. Внезапно меня настиг первый звонок по работе. Коллеги с площадки, где в данный момент проходит инсталляция, просят срочно выделить новую IP-подсеть под очередного заказчика, размещающего ресурсы в ЦОД, который мы сейчас готовим к вводу в эксплуатацию.



Достаю планшет и подключаюсь через беспроводную сеть к частному облаку «Джета» с моим виртуализованным рабочим местом. Ждать загрузки системы не нужно: документация, открытые файлы – все уже готово к работе. Сообщаю коллегам интересующие их настройки и тут же отмечаю в документе IP-адресацию новой подсети. Затем одним движением на планшете отправляю документ коллегам – пока как драфт, потом доделаю, как следует. Унифицированные коммуникации в мегаполисах почти полностью вытеснили традиционную телефонию, благодаря чему старые добрые телефонные номера почти полностью ушли в прошлое, а сессия моего разговора через смартфон отлично отображается и на планшете.



Унифицированные коммуникации всегда были сферой приоритетных интересов компании Cisco. В настоящее время в портфолио вендора есть универсальные решения, позволяющие обеспечить корпоративную голосовую, видеосвязь и чаты на различных платформах, включая смартфоны и планшеты, а также виртуализованные рабочие места – VXI (Virtualization Experience Infrastructure).



Концепция виртуализованных рабочих мест – VXI – является плодом совместной деятельности компаний VMware, Citrix и Cisco. VMware и Citrix поставляют системы виртуализации рабочих мест, Cisco – все аппаратное обеспечение, включая серверы, сетевое оборудование и клиентские терминалы серии VXC, ПО Cisco Jabber Client.



9-14. Подъезжаю к офисному центру. В нынешнюю эпоху понятие «работа» претерпело существенные изменения. С развитием средств коммуникаций и общей культуры населения необходимость собирать людей в одном месте – «на работе» – стала весьма не очевидной. Компании перестали вкладывать значительные средства в собственную инфраструктуру и сосредоточились на своих бизнес-задачах, а бизнес коммерческой недвижимости и ЦОД трансформировался и получил второе дыхание.



Современный бизнес-центр – конструкция на любой вкус и цену, выросшая из идеи co-working – предоставления рабочих мест для совместной работы. Компания позволяет сотрудникам трудиться на дому, а также по факту оплачивает рабочие места в десятках бизнес-центрах по всему городу, что дает возможность обеспечить доступ к ним любому сотруднику в районе его проживания. В результате на порядок снизились острота транспортного вопроса, а также бесчисленные инфраструктурные проблемы, с этим связанные. 2–3 раза в месяц мы устраиваем совместную работу в одном из бизнес-центров, чтобы иметь возможность пообщаться с коллегами вживую. Так выглядит современный тимбилдинг.



Сегодня у меня запланированы встречи с заказчиками, поэтому работать из дома не получится: корпоративная этика не велит.



9-20. Захожу в офисный центр. Прохожу через рамку на входе, система меня опознает по беспроводным меткам и сразу предлагает на терминале несколько свободных рабочих мест на выбор, сообщая подробности и показывая фотографии. Вообще говоря, система прекрасно знает мои предпочтения, места она выбирает по нескольким десяткам параметров, которые я когда-то задал в анкете. Выбираю привычное рабочее место – оно сегодня свободно, – называя его номер. Получаю учетную карточку доступа, без которой невозможен доступ к офисной сети и шкафу с периферией.



9-25. На рабочем месте. Планшет стоит на подставке, получены большой монитор, личные клавиатура и мышь. И никаких проводов на столе, кроме питания, все, включая видео, передается беспроводными интерфейсами.



Первое, что нужно сделать, если это еще не сделано, – зарезервировать на сегодня переговорные комнаты для встреч. Разговоры по работе с коллегами можно отлично вести с рабочего места, а вот встречи с заказчиком желательно проводить из переговорной, оборудованной системой телеприсутствия.



Системы Cisco TelePresence в настоящее время являются вершиной развития видеоконференцсвязи, в значительной мере стирая разницу между реальной встречей и общением в конференции за счет высококачественной передачи видео и голоса, применения различных технических и инженерных решений.



10-00. Первая встреча. Встреча – это, скорее, дань традиции, конечно же, никто никуда давно не ездит. Сижу в переговорной, система собирает конференцию. На той стороне – двое администраторов, присоединившихся к нам из разных бизнес-центров, а также сотрудник эксплуатации ЦОД на площадке. Прежде чем начать обсуждение, голосом даю системе указание писать протокол и ключевые фразы: состав участников, тема. Тема у нас сегодня – расширение ЦОД и изменение конфигурации для размещения прикладных систем новых заказчиков.



В ходе обсуждения делаю голосовые метки, чтобы автосекретарь мог выделить наиболее важные моменты. Встреча закончена, и к моменту прихода на рабочее место у меня в почте – ее протокол, составленный автосекретарем. Приходится править некоторые моменты, распознавание речи сильно продвинулось вперед, но правильная расстановка приоритетов в протоколе совещания на технические темы – задача, пока непосильная для автосекретаря. Через 5 минут поправленный протокол отправлен участникам встречи, нашему менеджеру проекта и в архив.



12-35. Встречи на сегодня закончены. Самое время пообедать и приступить к прочим накопившимся делам. С обедом полный порядок: еще час назад смартфон предложил мне на выбор несколько вариантов, куда пойти, с учетом общих рекомендаций по питанию, показаний медицинского датчика, наличия свободных мест на заданное время и сегодняшних скидок на бизнес-ланчи. Самая сложная задача – вовремя закончить все переговоры, чтобы не опоздать на обед. Но ведь и переговорные комнаты резервировались на конкретное время, что вообще-то дисциплинирует и способствует соблюдению общего графика.



13-50. Обед прошел, равно как и прогулка на свежем воздухе. Самое время возвращаться к работе.



Традиционно работа проектировщика – ватманы, кульманы, рейсфедеры, штангенциркули, тома проектной документации… С этого все начиналось. А закончилось 3D-моделированием в области строительства, визуальным проектированием, профилированием и симуляцией в ИТ-отрасли. Чтобы сделать обследование объекта, строителям и проектировщикам инженерных систем достаточно запросить у заказчика его текущую модель. В худшем случае – пройти со сканером по помещениям и снять данные для модели. Затем внести в нее изменения и утвердить со специалистами компании новую конфигурацию. Все остальное сделает умная система, например, подготовит спецификации.



Она даже может создать почти кондиционный проект формата old school, если он сейчас кому-то нужен. Собственно, именно возможность формировать документацию в любых форматах после 3D-моделирования позволила преодолеть психологический барьер при внедрении новой методики проектирования: какая разница, как именно ты это делаешь, если получается лучше по качеству и выходные документы соответствуют ЕСКД и ГОСТ.



В проектировании ИТ-систем переворот наступил в тот момент, когда на смену стыковке физических компонентов различного назначения пришла тотальная унификация оборудования, а логика работы сети стала определяться централизованным контроллером системы. Физический уровень систем кардинально упростился до набора стандартных вычислительных блоков, блоков хранения данных и подключений, а на уровне управления победил SDN, плотно интегрированный с системами управления сервисами.



Наиболее характерным примером стандартизованного интегрированного решения для ЦОД является платформа унифицированных вычислений Cisco UCS, представляющая собой совокупность серверов и сетевой инфраструктуры, полностью управляемых единой системой управления на базе задаваемых политик и шаблонов. За счет глубокой интеграции серверов и сети, использования конвергентных сетевых решений достигаются высокая эффективность и значительное упрощение процедур эксплуатации инфраструктуры.



Концепция SDN призвана обеспечить возможность эффективного и оперативного управления ресурсами сети за счет централизации сервисов, принимающих решения о передаче пакетов.



Протокол OpenFlow 1.3 обеспечивает взаимодействие контроллера SDN и сетевого коммутатора и контроль выполнения ряда важнейших сетевых задач (см. табл. 1). В перспективе можно ожидать централизованного управления и прочими сетевыми сервисами: межсетевым экранированием, балансировкой трафика, его оптимизацией. Это позволит создать высокоинтегрированную систему оркестрации для ЦОД, работающую на базе сервисно-ориентированного подхода и разделения инфраструктуры под нужды различных пользователей и заказчиков (Multitenancу), построенную по принципам SDN.



Участвуя в разработке открытых протоколов OpenFlow/OpenStack, Cisco активно разрабатывает комплексное решение Cisco ONE на базе OpenFlow, собственных виртуализованных продуктов и API onePK.



OpenFlow version history
Capability	1.1	1.2	1.3
Multiple tables	X
Tags: MPLS &VLAN	X
Virtual ports	X
Controller connetion failure	X
Extensible match support		X
Basic IPv6 support		X
Controller role-change mechanism		X
Per-flow meters			X
Provider Backbone Bridging tagging			X
Tunnel-ID metadata			X
Expanded IPv6 support			X



Принимая во внимание масштабы строительства ЦОД, производители оборудования и ПО предоставляют визуальные среды проектирования их ИТ-инфраструктуры, разработанные на базе систем управления готовыми решениями и поддерживающие симуляцию работы проектируемого решения. Учитывая стандартизацию компонентов ЦОД, подобным образом теперь можно создавать даже мультивендорные системы. Результатом работы проектировщика является новая конфигурация решения. Спецификация, таблицы коммутации, схема размещения в шкафах – все это выдается автоматически и не требует затрат времени и внимания проектировщика.



Настройки логических уровней сети ЦОД, средств безопасности, оптимизации и балансировки устанавливаются при создании новых сервисов в системе их управления. Повысив уровень абстракции проектирования, производителям решений удалось, с одной стороны, сосредоточить внимание специалиста на самом ценном – сервисах, с другой – устранить рутину проектирования и сократить возможные ошибки. Снизить их количество практически до нуля позволяют средства симуляции, показывающие, как будет работать решение. Проектировщик стал универсалом, архитектором, решающим задачи бизнеса путем создания оптимальных конфигураций инфраструктуры. Вместо «бумаги» он выдает готовую к использованию модель инфраструктуры и профили сервисов. Внедрение свелось к монтажу коммутации и применению профилей через систему управления, работа проектировщика максимально приблизилась к практике создания систем.



Даже задачи, решаемые ЦОД, стали намного разнообразнее. Традиционной виртуализацией и выделением ресурсов по требованию давно уже никого не удивишь. Решаются более масштабные задачи оптимизации затрат, например, регулирования нагрузки в энергосети и снижения нагрузок в часы пик. В этом помогают распределенные резервированные дата-центры: виртуальные машины мигрируют в ЦОД, находящийся в часовом поясе, где пик уже прошел или еще не наступил. И все это при сохранении резервирования, отказоустойчивости сервисов, что стало типичной ежедневной задачей! Трудно переоценить экономический эффект от подобных решений, особенно когда средний ЦОД потребляет порядка десяти мегаватт мощности.



17-30. Работа завершена. Осталось сбросить данные в архив, разослать инженерам ЦОД и заказчика новые конфигурации и можно идти домой.



По дороге забрать ребенка, купить букет цветов супруге и бутылку кваса, посидеть на детской площадке, наблюдая за резвящимися детьми. И хотя смартфон, сговорившись с «умным домом», несколько раз назойливо поинтересуется, к какому времени и что нужно приготовить на ужин, можно даже не обращать на него внимания. Система настроена и сделает все как надо. Что-нибудь сделает. Может быть, придется подольше подождать – ведь угадывать изменчивые желания человека никакие программы и датчики пока еще не умеют.



19-20. Захожу домой. Квартира уже проснулась, вернулся на свое место пылесос, убравший пыль с пола, комнаты проветрены, на информационной панели на кухне – последние новости. Остается позаниматься каким-нибудь любимым делом, почитать ребенку или попросить это сделать «умный дом» и лечь спать.





Эта фантастическая зарисовка может кому-то напомнить наивные школьные сочинения советских времен о том, как люди будут жить через 100 лет. Была такая популярная забава наряду с письмами «нынешнего поколения поколениям будущего», которые закладывали в железобетонные конструкции в скверах советских городов. Дети с удовольствием писали о самодвижущихся дорогах, бесплатной газировке, полетах на луну вместо ужина и прочих прекрасных вещах, которые были обещаны в светлом будущем.



Имеющиеся сейчас технологии вполне способны обеспечить реализацию описанных выше чудес, либо их дальнейшее развитие позволит получить что-то похожее в среднесрочном будущем. Проблем на пути хватает, одна лишь задача дальнейшей расчистки диапазонов радиочастотного спектра для перспективных технологий широкополосной передачи данных может решаться не один год даже при наличии политической воли и средств на реализацию.



Полагаем, жизнь через 10 лет будет совсем не такой, как мы описали в статье. В конце концов, в 2001 году Космической одиссеи не случилось, а мир в 2015 году, в который отправились из 1985-го герои «Назад в будущее» точно не будет похож на показанный в фильме. Никто всерьез не расстроился – видимо, «сбыча мечт» для людей все-таки не самое важное.



Важно, что технологичные новинки, которые представляют на рынок законодатели ИТ-рынка, делают светлое будущее потенциально возможным, почти реальным, благодаря сухим строчкам спецификаций новых стандартов и протоколов, программных реализаций решений и современного высокотехнологичного ИТ-оборудования.



Парадоксально, но одним из факторов, отодвигающих от нас такое красивое, технологичное, экологичное, человечное будущее, являются сами люди. И они же это будущее приближают. Прогресс человечества, общества, среды обитания не стоит на месте. Позитивная тенденция, настрой на модернизацию в конечном итоге преобладают. И когда наступает долгожданное «время перемен», технологическое обеспечение модернизации – решения и продукты – позволяет эти самые перемены провести вполне достойно, на уровне наших фантазий. И в этом большая заслуга технологических лидеров ИТ-отрасли, таких как компания Cisco, инвестирующих огромные средства в исследования и новые разработки, по сути – в будущее человечества.

New IP — следующий этап развития Интернета или ужесточение контроля над пользователями

2689
[Перевод] Кот в колесе: как узнать, с какой скоростью и в какую сторону бегают котики

2658
[Перевод] Партицирование в GreenPlum 7: рекурсия и наследование

2620
[Перевод] Как стать -10x-инженером

2608
[Перевод] Сколько можно потратить на содержание собственного сервера Mastodon на AWS

2556
[Перевод] Исторический момент: ChatGPT обрёл «суперсилу Wolfram»

2516
Microsoft представила контроллер для Xbox One и Xbox Series X|S из переработанного пластика

2507
[Перевод] Перспективы развития Flutter

2407
[Перевод] Chaos Engineering: принципы, процессы и примеры

2377
[Перевод] Стриминговая аналитика с применением Apache Pulsar и структурированные потоки Spark

2197
[recovery mode] Как мог бы выглядеть тёмный Хабр

1970
Астрономы нашли экзопланету, с которой исходят повторяющиеся радиосигналы

1846
Подключение инкрементального энкодера к микроконтроллеру ATmega8

1755
Universal Music потребовала удалить песню про любовь к кошкам, созданную ChatGPT, из-за прав на голос Эминема

1754
Истинный двигатель прогресса. Почему порно может стать локомотивом развития искусственного интеллекта

1722
Маркетплейсам запретят списывать деньги с банковских карт, которые клиенты удалили с сервисов

1716
«Яндекс» выпустил бета-версию мобильного приложения «Шедеврум» для генерации изображений с помощью нейросети

1697
PickPoint прекратит работу в России

1694
В Китае создали гаджет для дистанционных поцелуев. К нему уже есть вопросы

1690
Чат-бот Bard от Google научился правдиво пересказывать теории заговора

1664
Как мы сделали кибериммунный продукт с использованием опенсорсной библиотеки: этапы, подводные камни, решения

В Китае жизнь превратилась в компьютерную игру. Или даже в эпизод «Черного зеркала». Там с 01.01.2021 принят новый гражданский кодекс, официально узаконивший «Систему социального кредита». Теперь каждому гражданину присваивается стартовый рейтинг в 1000 баллов. Благодаря вездесущим камерам видеонаблюдения, Единый информационный центр анализирует каждого по 160 тысячам различных параметров из 142 учреждений. Если рейтинг больше 1050 баллов, то это образцовый гражданин и маркируется индексом ААА. С 1000 баллов можно рассчитывать на А+, а с 900 — на B. Если рейтинг упал ниже 849 — это уже «мутная личность» из категории C, кого запросто могут уволить из государственных и муниципальных структур. Те, у кого меньше 600 баллов попадают в группу D, это сравнимо с «чёрной меткой». Люди с рейтингом D не могут устроиться на нормальную работу, им не дают кредиты, не продают билеты на транспорт и даже могут отказать в аренде велосипеда. Для сравнения, человеку с рейтингом А+ велосипед в аренду дадут бесплатно и еще разрешат полчаса кататься на нем без единого юаня. Человек со средним рейтингом С велосипед дадут только под залог в 200 юаней.

В Китае аналогичный принцип ранжирования людей применяют и в Интернете. А компания Huawei решила пойти дальше и разработала новый стек протоколов, с которым провайдеры могут блокировать доступ в Сеть любого пользователя с низким рейтингом.

Вставить свои пять юаней

В марте 2021 года Китай опубликовал свой 14-й пятилетний план экономического развития, включая намеченные следующие шаги в области технологий. В проекте чётко говорится, что Китай и его сетевой гигант Huawei готовятся к тому, чтобы их видение Интернета стало глобальным.

Планы Huawei в отношении 6G и выше делают озабоченность США по поводу 5G ничтожной: Huawei предлагает фундаментальный редизайн Интернета, которое называется «New IP», призванный обеспечить «внутреннюю безопасность» в сети. Внутренняя безопасность означает, что отдельные лица должны зарегистрироваться для использования Интернета, а органы власти могут в любой момент отключить доступ к Интернету отдельного пользователя. Короче говоря, Huawei стремится интегрировать китайские режимы «социального кредита», слежки и цензуры в архитектуру Интернета. А по замыслу разработчиков новый протокол выведет интернет на новый уровень и позволит быстрее развивать существующие телекоммуникационные сервисы и внедрять новые, в том числе технологию голографического присутствия.

В New IP реализован специальный алгоритм «отключения» (killswitch), позволяющий блокировать все данные, поступающие из сети на определенный адрес или с него в сеть. Делать это можно будет в любой момент времени, и это означает, что регуляторы интернета смогут не только моментально отключать неугодные ресурсы, но и блокировать доступ к интернету конкретных людей, в буквальном смысле вычисляя их по IP-адресу. Переход на New IP также может потребовать авторизации и аутентификации как новых интернет-адресов, так и людей, связанных с ними. Другими словами, New IP подразумевает полное отсутствие анонимности и приватности в интернете и напоминает глобальную версию «Великого китайского файервола», блокирующего жителям КНР доступ ко многим международным ресурсам.

В США считают, что само предложение о новом IP опирается на несовершенную техническую основу, которая угрожает разбить Интернет на несовместимые, менее стабильные и даже менее безопасные локальные сети: «Чтобы избежать тщательного изучения недостатков нового IP, Huawei обошла международные органы по стандартизации, где эксперты могут оспорить технические нюансы предложения. Вместо этого Huawei работала через Международный союз электросвязи (МСЭ), где Пекин имеет большее политическое влияние».

Инженерный совет Интернета IETF и другие органы по стандартизации изучают технические изменения по New IP, и заявили, что преждевременно вносить кардинальные изменения без дополнительной информации и согласия. План Huawei по реструктуризации Интернета на основе спекулятивных вариантов использования противоречит логике управления Интернетом, который постулирует, что изменения должны быть постепенными и основываться на установленных потребностях.

Западные СМИ отмечают, что обращение Huawei к Коммунистической партии Китая (КПК) и МСЭ неудивительно, даже несмотря на то, что юрисдикция МСЭ не включает изменения архитектуры Интернета. Когда дело доходит до управления Интернетом, КПК и другие авторитарные режимы долгое время отдавали предпочтение международным организациям, таким как МСЭ, а не таким как IETF или Международная корпорация по присвоению имён и номеров (ICANN). Учреждениями с участием многих заинтересованных сторон руководят самые разные представители промышленности, гражданского общества и правительства; многосторонние институты предоставляют право голоса только национальным правительствам. На форумах эти представители склонны отдавать предпочтение свободному и открытому Интернету, который ослабляет влияние национальных правительств, многие из которых, скорее всего, будут поддерживать жёстко регулируемый и доступный цензуре Интернет.

А чем плох Старый IP?

Новые технологии — движущая сила эволюции Интернета. Голографическая коммуникация и огромное количество постоянно растущих физических и виртуальных объектов в Интернете могут оказать большое влияние на существующий протокол IP. Прежде всего, сеть Интернета вещей (IoT), сотовая сеть, промышленная сеть, спутниковая сеть, и т.д., делают Интернет «фрагментированным». Взаимосвязь среди этих сетей для предоставления информации и услуг из одной доступной сети (если разрешено) в другую становится достаточно сложной задачей. Хотя он был разработан для взаимосвязи нескольких региональных академических и военных сетей в 1970-х, текущие протоколы TCP/IP содержат ограничения для взаимодействия. Например, фиксированная длина IP-адреса, либо 32 бита для IPv4, либо 128 бит для IPv6, может не подходить для всех сетей. Сеть IoT обычно запрашивает более короткие адреса для уменьшения потребления энергии, вычислений и памяти. Некоторые промышленные сети даже «удаляют» заголовок IP, чтобы повысить эффективность коммуникации. Космическая связь вряд ли может использовать существующую стратегию фиксированной IP-адресации, привязку подсети и порта маршрутизатора из-за высокодинамичного перемещения узлов-спутников.

TCP/IP ориентирован на идентификацию физических объектов в привязке к их местоположению, и не рассчитан на идентификацию виртуальных объектов, таких как контент и сервисы. Для абстрагирования сервисов от IP-адресов предлагаются различные механизмы маппинга, которые лишь усложняют систему и создают дополнительные угрозы приватности. Как решение для улучшения доставки контента развиваются архитектуры ICN (Information-Centric Networking), такие как NDN (Named Data Networking) и MobilityFirst, предлагающие использовать иерархическую адресацию, которые не решают проблему с доступном к мобильному (перемещаемому) контенту, создают дополнительную нагрузку на маршрутизаторы или не позволяют установить end-to-end соединения между мобильными пользователями.

New IP имеет три ключевые особенности:
• Изменяемая длина IP-адреса для беспрепятственной поддержки межсетевого взаимодействия;
• Семантическое определение IP-адреса для идентификации физических и виртуальных объектов;
• Определяемый пользователем IP-заголовок, позволяющий конечным пользователям указывать
настраиваемые функции, выполняемые с пакетами данных.

New IP имеет следующие преимущества по сравнению с протоколами IPv4 и IPv6:
• Более быстрое предоставление услуг. Новый IP-адрес позволяет клиенту общаться со своим сервером напрямую без запроса DNS. Запрос DNS занимает до 13% времени загрузки. Следовательно, маршрутизация с учётом служб может обеспечить гораздо более быстрое предоставление услуг за счёт исключения запроса DNS;
• Поддержка динамического развертывания сервиса/контента. «Новый IP» работает сервис-ориентированным способом, который заботится о «что», а не «где». Это отличается от
существующей IP-маршрутизации, которая должна знать местоположение идентифицированный IP-адресом.

Абстрактная структура пакета New IP

Заголовок New IP начинается с индикатора полей (FI), который указывает, какие поля инкапсулированы в заголовке. Все остальные поля в заголовке New IP являются необязательными, кроме FI. За FI следует (необязательно) ряд основных полей. В отличие от заголовков IPv4 или IPv6, адрес отправителя и адреса назначения в заголовке пакета New IP имеют переменную длину. Более того, адреса могут быть определены с множественной семантикой. Возможный способ для достижения такой гибкости следует заимствовать методологию CBOR (Concise Binary Object Representation).

Заголовок допускает прикрепление идентификаторов функций (FID, Function ID), применяемых для обработки содержимого пакета, а также привязываемых к функциям метаданных (MDI — Metadata Index и MD — Metadata). Например, в метаданных могут быть определены требования к качеству сервиса, в соответствии с которыми при адресации по типу сервиса будет выбран обработчик, обеспечивающий максимальную пропускную способность.
В качестве примеров привязываемых функций приводятся ограничение крайнего срока (deadline) для пересылки пакета и определение максимального размера очереди во время пересылки. Маршрутизатор во время обработки пакета будет использовать для каждой функции свои метаданные — для вышеприведённых примеров в метаданных будет передана дополнительная информация о крайнем сроке доставки пакета или максимально допустимой длине сетевой очереди.

Пример работы New IP с устройствами «умного дома»

Поскольку все устройства в доме подключены к одной домашней сети, датчик движения (с адресом 15) может отправлять уведомления на камеру видеонаблюдения (с адресом 16) напрямую со своим внутридоменным адресом. Потому что количество устройств в домашней сети небольшое, можно использовать 8-битные короткие адреса для снижения потребления энергии. Датчик движения отправляет сигналы камере видеонаблюдения только в одном направлении. Следовательно адрес источника может быть опущен для дальнейшего уменьшения пакета и повышения эффективности передачи информации. Перед тем, как камера видеонаблюдения отправить изображение на смартфон хозяина дома, пакеты сначала должны быть переданы на маршрутизатор. Маршрутизатор New IP добавит сегмент адреса 4.3.2.1 к исходному адресу для обратной маршрутизации. Потом, измененные пакеты данных отправляются на смартфон пользователя через интернет.

По сравнению с 6LoWPAN, предлагаемая структура New IP позволяет маршрутизаторам пересылать пакеты данных напрямую на основе короткого адреса, без сжатия и декомпрессии, принятые в 6LoWPAN. Таким образом, New IP может упростить реализацию сетевых узлов, которые особенно ценны для сетей IoT с ограниченными ресурсами.

Без политики никуда

По мнению американских экспертов, авторитарные правительства могут маргинализировать частный сектор работая через многосторонние форумы, такие как МСЭ. Это означает, что МСЭ, естественно, будут более восприимчивы к таким предложениям, как «Новый IP», которые предоставляют национальным правительствам больший контроль над Интернетом: «Обход традиционных институтов управления Интернетом в пользу МСЭ создаёт прецедент для будущих изменений, связанных с управлением Интернетом, которые будут проходить через МСЭ вместо более сбалансированных институтов с участием многих заинтересованных сторон.
Последние семь лет Китай занимает лидирующие позиции в МСЭ. Во время своего пребывания на посту генерального секретаря МСЭ Хоулинь Чжао (Houlin Zhao) поощрял расширение мандата МСЭ с телекоммуникационного агентства до «технологического агентства».»

В своем отчете за март 2020 года Комиссия по киберпространству США (Cyberspace Solarium Commission, CSC) подчеркнула то, как правительство США не участвует в международных форумах, таких как МСЭ, и то, как Китай участвует. Фактически, «Новый IP» стал отчасти результатом предыдущего отказа США от лидерства, поскольку первоначальное расследование необходимости этой новой технологии было инициировано фокус-группой МСЭ, в которой доминировала компания Huawei, но без участия США. Такая асимметрия выходит за рамки этой конкретной фокус-группы. В преддверии ВАСЭ-20 Китай назначил представителей на руководящие должности практически в каждой исследовательской комиссии МСЭ. Даже когда китайские фирмы не получают руководящих должностей, Китай посылает толпы тщательно подготовленных, синхронизированных делегаций, чтобы продвигать стандарты, выгодные для Пекина и его «национальных чемпионов».

Представитель США Дорин Богдан-Мартин баллотируется на должность генерального секретаря МСЭ в 2022 году. Даже если Богдан-Мартин не победит на выборах, Соединенные Штаты будут работать над тем, чтобы окончательный победитель прекратил политику Чжао, заключающуюся в том, что МСЭ лоббирует «Новый IP».

Кандидат от России Рашид Исмаилов тоже может получить пост генерального секретаря. Исмаилов возглавляет делегацию, которая регулярно пытается усилить власть МСЭ над управлением Интернетом за счет институтов с участием многих заинтересованных сторон. Исмаилов лично выступает за «предоставление правительствам и некоммерческим организациям возможности контролировать деятельность» ICANN, одного из самых важных органов в управлении Интернетом.

Американские компании видят ограниченные стимулы для принятия долгосрочных обязательств перед медленно развивающимися международными форумами. Другими словами, ни одна фирма не хочет тратить свои ресурсы на защиту от абстрактных долгосрочных угроз, таких как план Huawei по перестроению Интернета. Напротив, китайские фирмы получают от правительства финансовые стимулы для разработки международных стандартов и публично вынуждены действовать в качестве единого фронта в этих органах.

«Вопреки текущим политическим дебатам, New IP предлагает открытую и свободную дискуссию, приглашая исследователей из всех стран и отраслей по всему миру принять участие в исследовании, которое позволит увидеть, как Интернет будет развиваться в соответствии с требованиями. «Новый IP» не определяет модели управления для использования этих технологий, и не ведёт к «более централизованному нисходящему контролю над Интернетом». При этом мы следуем установленным путям для развития интернет-технологий в стандартных органах, не связанных с конкретным управлением, которое принимают операторы и правительства во всем мире. Это иллюстрируется нашей работой по предотвращению DDoS-атак, которая действительно предлагает так называемый «протокол отключения» (Shut-off protocol). Эта концепция аналогична предложениям, сделанными, например, учёными Университета Карнеги-Меллона в США, а также найденным в аналогичных технологиях, которые обсуждались, среди прочего, в IETF DDoS Open Threat Signaling (DOTS). Такое «отключение» используется атакуемой сетью, чтобы сигнализировать исходной сети злоумышленника запрос на предотвращение дальнейшего атакующего трафика. Таким образом, эта технология хорошо зарекомендовала себя в существующих решениях», — отметили представители Huawei.

Из-за ограничений, связанных с пандемией COVID-19, Всемирная ассамблея по стандартизации электросвязи (ВАСЭ-20) МСЭ, на которой будет официально обсуждаться New IP, была отложена до февраля 2022 года.

На правах рекламы

VDSina предлагает мощные и недорогие VPS с посуточной оплатой. Интернет-канал для каждого сервера — 500 Мегабит, защита от DDoS-атак включена в тариф, возможность установить Windows, Linux или вообще ОС со своего образа, а ещё очень удобная панель управления серверами собственной разработки.

Habrahabr.ru прочитано 7008 раз

Как использовать DHCP-ретранслятор IPv6

Если у вас несколько устройств, которым срочно нужны IP-адреса, и вы не используете протокол динамической конфигурации хоста (DHCP), вы теряете время. DHCP — это единственный способ убедиться, что вы не тратите часы впустую и не рискуете совершить огромные ошибки, настроив каждое устройство в вашей сети.

Но как насчет увеличения масштаба и наличия нескольких подсетей, которым нужны IP-адреса для всех их устройств? В IPv6 DHCP делает это возможным с помощью DHCP Relay, и в этом посте мы покажем вам, как легко настроить DHCP Relay в IPv6.

Что такое протокол динамической конфигурации хоста (DHCP)?

Краткое определение:  DHCP – это протокол , используемый в управлении сетью для управления сетевыми IP-адресами и другими параметрами TCP/IP из единого центра. Вместо того, чтобы вручную настраивать все IP-адреса на каждом устройстве, с помощью DHCP можно управлять такими параметрами, как DNS, шлюзы по умолчанию и IP-адреса по всей сети.

---

Онлайн-курс

Внедрение DHCP и IPAM в Windows Server

---

• 24 Videos
• Practice Exams
• Coaching
• Quizzes

MONTHLY

USD / learner / month

YEARLY

USD / learner / month

Watch now

---

What is a DHCP Server?

Краткое определение:  DHCP-сервер — это необходимый компонент для реализации DHCP в сети. DHCP-сервер — это центральное место, которое управляет динамическими адресами и конфигурациями в сети. DHCP-клиенты (устройства в сети) отправляют запросы DHCP-серверу и автоматически получают IP-адреса, шлюзы по умолчанию и другие сетевые параметры от DHCP-сервера.

Что такое DHCP-ретранслятор?

Краткое определение:  Ретранслятор DHCP или агент ретрансляции DHCP — это устройство в сети, которое перенаправляет связанные с DHCP сообщения от клиентов DHCP и серверов DHCP. Ретрансляторы DHCP необходимы в больших сетях с несколькими подсетями из-за характера запросов DHCP. Агенты ретрансляции DHCP передают пакеты DHCP между клиентами и серверами, чтобы увеличить размер и масштаб сети с поддержкой DHCP.

Когда вам понадобится DHCP-ретранслятор IPv6?

Ретранслятор DHCP может помочь вам передавать запросы и ответы DHCP между клиентами и серверами, когда они не находятся в одной физической подсети. Реле DHCP в IPv6 быстро и легко настраивается. Чтобы понять это, давайте посмотрим, как выглядит ретранслятор DHCP в IPv6. Мы потратим некоторое время на определение того, зачем они нам нужны и как они работают. Наконец, мы рассмотрим, насколько просто настроить ретранслятор DHCP в IPv6 и убедиться, что он работает.

Итак, вот наш сценарий: допустим, у нас есть 100 подсетей. Мы не будем представлять всю эту сеть, но для начала представьте себе подсеть, которую мы назовем №1. Это адрес 2001:db8:1::/64 за маршрутизатором R1. Наш DNS-сервер находится в подсети № 2 по адресу 2001:db8:2::/64 за маршрутизатором R2. Интерфейсы R1 и R2 G1/0 подключены через 2001:db8:12::/64.

Это небольшая часть из 100 наших подсетей, но мы хотим использовать функции DHCP во всех из них. Как мы собираемся применить функциональность DHCP ко всем этим подсетям?

Один из вариантов болезненный. Вы можете сделать каждый маршрутизатор, поддерживающий эти подсети, сервером DHCP. Но если у вас есть 100 подсетей и, возможно, 20 или 30 маршрутизаторов, вам не нужно настраивать службы DHCP на 20–30 маршрутизаторах. Это не очень управляемо. Он не очень хорошо масштабируется.

Чтобы исправить это, мы можем объединить и использовать один сервер DHCP и настроить реле к нему из каждой подсети. Мы говорим только об одном DHCP-сервере, и именно столько нам нужно. Но в производственной среде вы, скорее всего, захотите иметь несколько из них для обеспечения отказоустойчивости.

Обзор DHCP-ретрансляции IPv6 [Видео]

В этом видео Кит Баркер объясняет, зачем нужны DHCP-ретрансляторы IPv6, когда клиенты не находятся в тех же доменах уровня 2, что и DHCP-сервер. В этом исчерпывающем обзоре объясняется, что делает эта функция, как она работает, как ее настроить, а завершается обзором шагов проверки.

Что делает ретранслятор DHCP?

После того, как мы настроили один DHCP-сервер, мы можем обратиться к каждому маршрутизатору, поддерживающему подсеть, и сообщить ему, что теперь он отвечает за прослушивание пакетов определенного типа. Вдобавок ко всему остальному, что маршрутизатор делает для поддержки подсети, он также может держать ухо востро для любого из своих клиентов, делающих запрос DHCP. Если он увидит DHCP-запрос, мы просим его упаковать запрос и отправить его через одноадресную рассылку на DHCP-сервер.

Таким образом, наша подсеть хоста (#1) и подсеть нашего DNS-сервера (#2), а также все остальные 98 подсетей могут поддерживаться одним или несколькими, если необходимо, DHCP-серверами. Это означает, что у нас есть области действия или соответствующие пулы для различных подсетей, определенные на нашем DHCP-сервере.

Это беспроигрышный вариант для сетевого администратора, поскольку маршрутизаторы уже поддерживают подсети и теперь действуют как прокси между DHCP-клиентом и централизованным DHCP-сервером. Ретрансляция DHCP — это волшебство, которое позволяет нашему интерфейсу R1 G2/0, который смотрит на подсеть 1, обращать внимание на эти запросы DHCP и перенаправлять их на сервер DHCP.

Почему ретрансляция DHCP вообще необходима?

Причина, по которой ретранслятор DHCP необходим, заключается в том, что по умолчанию клиенты выполняют локальные для канала многоадресные запросы на основе FF02 для 1:2 (точнее, FF02::1:2). Локальные многоадресные рассылки, подобные этим, просто не могут выйти за пределы рассматриваемого сегмента сети. Если бы у нас не было ретранслятора DHCP, клиент никогда не получил бы ответа на свои запросы DHCP, потому что сервер DHCP никогда бы их не получил.

Но с ретранслятором DHCP, настроенным, как мы описали, R1 принимает эти запросы и перенаправляет их на сервер DHCP.

Сложно ли настроить ретрансляторы DHCP?

Конфигурация реле DHCP проста. Процесс настройки DHCP-ретрансляторов на маршрутизаторе, по сути, сводится к входу в режим конфигурации интерфейса для рассматриваемого интерфейса и указанию ему: «Теперь вы являетесь агентом DHCP-ретранслятора. О, и вот адрес DHCP-сервера, который вы перенаправляете». к.» Вот, собственно, и все.

Еще одна вещь, которую вы можете сделать, находясь в режиме настройки интерфейса, связана с битами управляемой конфигурации и объявлениями маршрутизатора (RA). Пока вы находитесь в режиме конфигурации интерфейса, вы можете указать маршрутизатору установить для бита m (бит управляемой конфигурации) значение «Вкл. » при отправке объявлений маршрутизатора. Это способ сообщить всем хостам, которые обращают внимание на этот бит, чтобы они знали, что им следует использовать DHCP-сервер.

Эта вторая часть является в некоторой степени необязательным шагом, потому что если у вас есть статически настроенные клиенты, которые получают указание использовать DHCP несмотря ни на что, не имеет особого значения, что говорит m-бит в объявлении маршрутизатора. Тем не менее, если вы планируете практиковать эту настройку в лаборатории или в действующей сети, важно знать, как настроить m-bit, поэтому мы также рассмотрим настройку m-bit на RA.

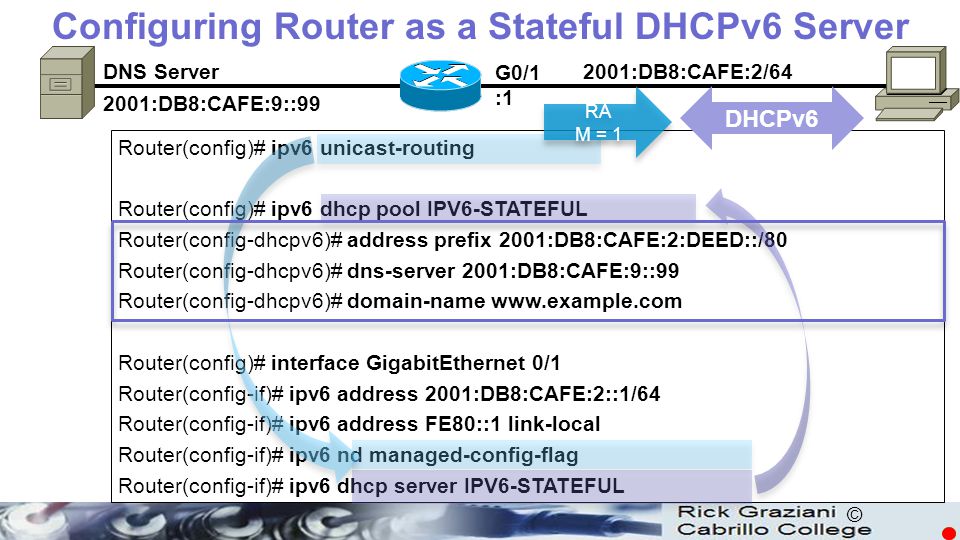

Как настроить ретрансляторы DHCP?

Мы собираемся пройти фактические шаги по установке и настройке ретрансляции DHCP. Мы предполагаем, что у вас уже есть учебная среда или смоделированная сеть, которую нужно настроить. Мы познакомим вас с конкретными командами для использования.

Помните, что мы предполагаем, что наша сеть является подсетью хоста (#1) за маршрутизатором R1. Мы также предполагаем, что DHCP-сервер уже запущен и работает, а его пулы уже определены. Для этого поста все, что нам нужно сделать, это настроить агент ретрансляции DHCP на маршрутизаторе подсети.

Откройте консоль для вашего эквивалента R1 и войдите в режим настройки, введя:

 conf t

Прежде чем что-либо делать, мы проведем некоторую проверку. Так мы узнаем, что изменилось. Для начала покажем подробности интерфейса гиг 2/0:

 do show ipv6 int g 2/0

Это интерфейс, на котором сидит DHCP-клиент. На этом интерфейсе давайте продолжим и включим ретрансляцию DHCP:

 ipv6 dhcp relay destination 2001:db8:12::2 g1/0

Эта команда по существу переводится как «включить DHCP с назначением IPv6-адреса DHCP-сервера».

Возможно, вы заметили небольшое дополнение в конце последней команды: «g1/0». Мы добавили его, чтобы продемонстрировать еще один аспект этого процесса ретрансляции DHCP. «g1/0» — это исходящий интерфейс или исходный IP-адрес. того, что мы используем, когда пересылаем этот DHCP-запрос на сервер DHCP.Следует отметить, что если вы используете глобальный адрес, вам не нужно помещать туда выходной интерфейс.

Тем не менее, если вы используете локальный адрес ссылки, такой как FE80::2. Другими словами, если вы находитесь рядом с этим DHCP-сервером, вам действительно нужно указать выходной интерфейс. Это потому, что с локальными адресами вам нужно указать, из какого интерфейса исходить. У него может быть несколько разных сетей на выбор.

Суть в том, что пока вы находитесь в режиме настройки интерфейса, эта строка кода позволяет включить функцию ретрансляции DHCP:

 ipv6 dhcp relay destination 2001:db8:12::2

Теперь, когда мы настроили его, уделим немного времени и посмотрим ранее в нашей конфигурации. После того, как мы изучили детали концерта 2/0, нам дали таблицу групповых адресов, к которым он присоединился. Он присоединился к FF02::1, то есть ко всем хостам. FF02::2 — это маршрутизаторы индивидуальной рассылки IPv6. А FF02::1:FF00:1 — это запрошенная группа многоадресной рассылки узлов.

Но как только мы выполнили указанную выше команду, маршрутизатор R1 теперь также присоединился к группе многоадресной рассылки DHCP. Мы можем проверить изменения, сравнив приведенные выше сведения о концерте 2/0 с новой таблицей сведений:

 do show ipv6 int g 2/0

Если бы ваши данные выглядели как наши, вы бы увидели, что теперь присутствует запрошенная группа многоадресной рассылки узла: FF02::1:2. R1 находится в этой группе, потому что сейчас ему важно слушать и обращать внимание на нее. Все, что придет туда, будет от клиентов, которые ищут DHCP-сервер.

Как мы упоминали выше, пока мы находимся в этом режиме конфигурации, мы также можем указать, что для объявлений маршрутизатора мы хотим, чтобы этот маршрутизатор установил m-бит (для управляемой конфигурации) в «1».

 ipv6 nd manage-config-flag

С помощью этой строки кода мы проинструктировали маршрутизатор при разговоре с клиентами запрашивать у них информацию о DHCP. Клиенты, которые обращают на это внимание, автоматически регистрируют свою потребность и делают DHCP-запрос.

После этого вы можете ввести:

Как проверить конфигурацию DHCP-ретранслятора

Проверить правильность настройки DHCP-ретранслятора так же просто, как обратиться к клиенту, который пытается получить доступ в Интернет. В нашем случае мы пошли и запустили машину с Windows 8. Чтобы начать проверку, мы отключим интерфейс этого клиента.

Вам нужно настроить перехват пакетов между маршрутизаторами R1 и R2. В нашем примере мы просто настроили R2 в качестве DHCP-сервера, а R1 выполняет ретрансляцию DHCP на R2.

В этом захвате пакетов мы не должны увидеть ничего более интересного, чем периодически появляющиеся объявления маршрутизатора. Лучше всего, если вы одновременно видите сетевые подключения клиента и захват пакетов, потому что после того, как интерфейс клиента будет подключен к сети, вы должны увидеть активность ретранслятора DHCP между маршрутизаторами R1 и R2.

Включить интерфейс очень просто: перейдите к сетевым подключениям Windows, щелкните правой кнопкой мыши отключенный интерфейс и включите его. После этого наблюдайте за захватом пакетов между маршрутизаторами R1 и R2.

Адресация пакета, который вы ищете, покажет, что он был отправлен с адреса R1 на адрес R2. Внутри самого первого пакета ретранслятора DHCP находится сообщение «Запрашивать».

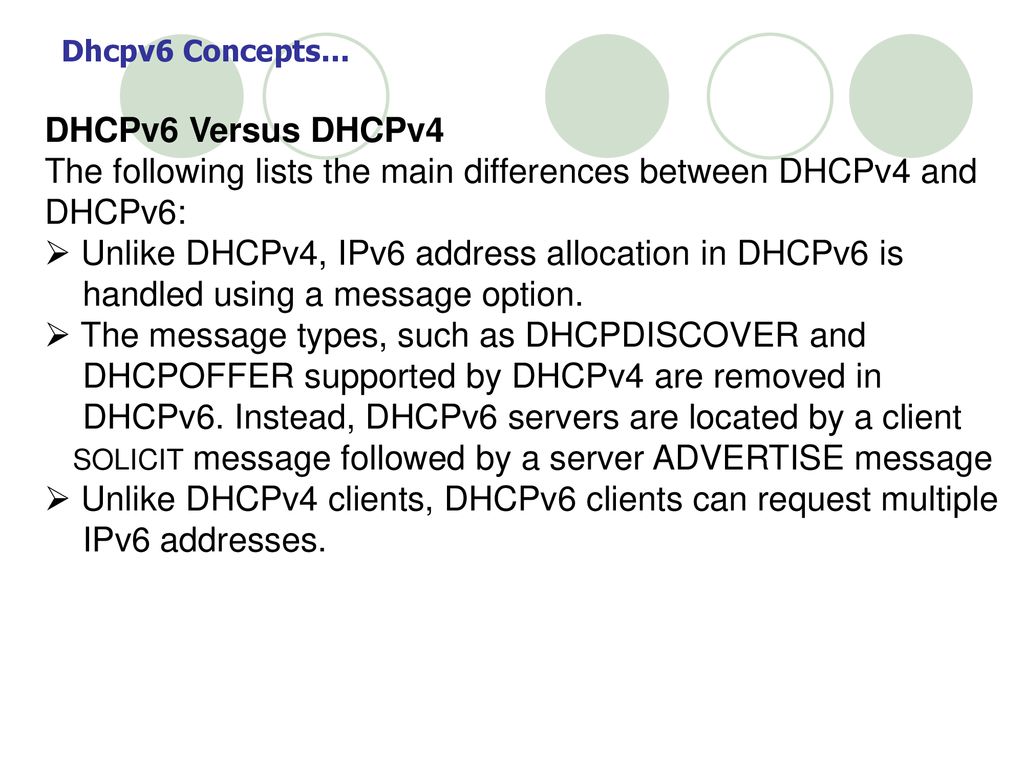

Если вы не знакомы с сообщением запроса DHCPv6, это более или менее DHCP-версия сообщения DISCOVER IPv4. Это указание адреса ссылки. В переводе на английский это в основном говорит: «Здравствуйте, я услышал этот запрос на DHCP-сервер на моем интерфейсе 2001: db8: 1:: 1».

И тут мы видим, как DHCP-сервер начинает действовать. На основе этого запроса DHCP-сервер знает, из какого пула адресов он должен предоставить запрашивающей стороне объявление. Если вы больше знакомы с IPv4, вы можете распознать это как ПРЕДЛОЖЕНИЕ.

Проверка второго пакета показывает, что возвращается предложение, которое в IPv6 называется рекламным сообщением. Если вы перейдете к DHCP-части пакета, вы увидите, что в нем указан адрес, предлагаемый сервером DCHP. DNS-сервер с заданным адресом также предлагается для разрешения имен.

Третий пакет — это запрос от клиента о том, что он примет предложенный адрес. И четвертый и последний пакет — это ответ на то, что похоже на ПОДТВЕРЖДЕНИЕ в IPv4 — это окончательный чек взаимодействия.

Вот как вы можете видеть, что процесс работал так, как предполагалось. Кроме того, вы можете ввести:

 ipconfig

Это должно показать вам этот IP-адрес как один из IPv6-адресов, которые использует этот ящик Windows. Оттуда, если вы должны были выполнить пинг, вы получите успешный пинг — при условии, что используемое вами DNS-имя было на DNS-сервере, и у вас было подключение к этому разрешенному IP-адресу.

Подведение итогов

DHCP в IPv6 — это мощный способ подключить множество устройств из множества подсетей к вашей сети с IP-адресами без ручной настройки каждого механизма по пути. Планируйте заранее, и вы сможете свести к минимуму не только работу, которую необходимо выполнить на каждом устройстве, но и количество DHCP-серверов, которые вам необходимо поддерживать в целом. В основе всего этого лежат ретрансляторы DHCP, которые IPv6 упрощает и упрощает настройку и проверку.

Это только верхушка айсберга всего, что возможно с IPv6. Если вам понравился этот пост, вам понравится осваивать протокол пограничного шлюза (BGP), промежуточную систему к промежуточной системе (IS-IS) и протокол маршрутизатора горячего резервирования (HSRP).

Services — реклама маршрутизатора IPv6

Services — реклама маршрутизатора IPv6 | Документация pfSense

• Бытовая техника
• Платформы
• Поддержка
• Обучение

Автоматическое назначение адресов для IPv6 работает несколько иначе, чем для IPv4. Несмотря на это, большинство параметров DHCP похожи, но есть и заметные различия.

в поведении, в том, как вещи назначаются, а также в том, как такие элементы, как шлюз, переданы клиентам. Если не указано иное, одноименные опции работают то же самое для DHCP и DHCPv6. DHCPv6 и объявления маршрутизатора (RA) настроены до 9 лет0184 Службы > Сервер DHCPv6/RA . На этой странице есть две вкладки: одна для DHCPv6-сервера и один для Объявления маршрутизатора .

Объявления маршрутизатора (или: «Где вариант шлюза DHCPv6?»)

В IPv6 узлы находят маршрутизатор с помощью отправляемых сообщений Router Advertisement (RA). с маршрутизаторов, а не по DHCP; Маршрутизаторы с поддержкой IPv6, которые поддерживают динамический назначение адресов должно объявить о себе в сети всем клиенты. Таким образом, DHCPv6 не содержит никакой информации о шлюзе. Итак, клиенты могут получить свои адреса от DHCPv6 или SLAAC, но если они не настроены, они всегда находят свой следующий переход, используя пакеты RA, отправленные из доступные шлюзы.

Чтобы включить службу RA:

• Перейдите к Services > DHCPv6 Server/RA

• Щелкните вкладку интерфейса для настраиваемого интерфейса

• Перейдите на вкладку Router Advertisements

• Выберите режим, отличный от Disabled , из раскрывающегося списка Router Mode

• Нажмите Сохранить

Другие параметры управления поведением RA могут быть установлены по мере необходимости для сети:

Режимы объявления маршрутизатора

Режимы демона RA управляют службами, предлагаемыми программным обеспечением pfSense®, объявить брандмауэр в качестве маршрутизатора IPv6 в сети и направить клиентов на как получить адреса.

Отключено

Демон RA отключен и не запускается. Шлюзы IPv6 должны быть введены вручную на любых клиентских хостах.

Только маршрутизатор

Этот брандмауэр будет отправлять пакеты RA, которые объявляют себя как IPv6 маршрутизатор. DHCPv6 отключен в этом режиме.

Неуправляемый

Брандмауэр будет рассылать пакеты RA, и клиентам будет предложено назначить сами IP-адреса в подсети интерфейса с использованием SLAAC. DHCPv6 есть отключен в этом режиме.

Управляемый

Брандмауэр будет отправлять пакеты RA, и адреса будут только . назначается клиентам, использующим DHCPv6.

Помощь

Брандмауэр будет отправлять пакеты RA, и адреса могут быть назначены клиентов по DHCPv6 или SLAAC.

DHCP без сохранения состояния

Брандмауэр будет отправлять пакеты RA, и адреса могут быть назначены клиентов SLAAC, предоставляя дополнительную информацию, такую ​​как DNS и NTP от DHCPv6.

Приоритет маршрутизатора

Если в одном сегменте сети существует несколько маршрутизаторов IPv6, они могут указывать клиентам, в каком порядке они должны использоваться. Если маршрутизатор с высоким приоритетом станет недоступным, клиенты попытаются использовать маршрутизатор с обычным приоритетом и, наконец, маршрутизатор с низким приоритетом. Выберите либо Низкий , Нормальный или Высокий из списка. Если в сети только один маршрутизатор, используйте Обычный .

Срок действия по умолчанию

Время в секундах, в течение которого объявленный префикс будет действительный. Значение по умолчанию: 86400 секунд (один день)

.

Предпочтительный срок службы по умолчанию

Время, указанное в секундах, в течение которого клиент обращается к этот префикс с использованием SLAAC действителен. Значение по умолчанию — 86400 секунд (один день)

Минимальный и максимальный интервал RA

Маршрутизатор отправляет объявления на каждый интерфейс, сконфигурированный для передачи Сообщения. Объявления включают информацию о маршруте и указывают на сеть hosts, что маршрутизатор работает. Маршрутизатор отправляет эти незапрошенные периодические объявления многоадресного маршрутизатора с временным диапазоном, определяемым минимальное и максимальное значения в секундах.

Максимальный интервал для отправки сообщений RA должен быть меньше или равен время жизни маршрутизатора в сообщениях RA.

Срок службы маршрутизатора

Время жизни, связанное с маршрутизатором по умолчанию, в секундах. Значение 0 указывает, что маршрутизатор не является маршрутизатором по умолчанию и что связанный с ним маршрутизатор по умолчанию маршруты должны быть отброшены.

По умолчанию в три раза больше максимального интервала RA в секундах.

Подсети RA

Этот раздел позволяет определить список подсетей, для которых этот брандмауэр будет отправлять RA-пакеты. Введите столько подсетей, сколько необходимо, каждую с соответствующим префикс (обычно 64 .). Чтобы создать дополнительную строку для другой подсети, нажмите Добавить .

Настройки DNS

Получение информации DNS из сообщений RA не поддерживается повсеместно, но для клиентов, которые его поддерживают, используя SLAAC для предоставления IP-адреса и DNS от RA может полностью отказаться от использования DHCPv6.
