Как сделать миниатюрную катушку Тесла своими руками


Катушка Тесла, которая несет имя изобретателя, является колебательным контуром, который состоит из двух катушек. Оно позволяет получить ток большого номинала и частоты.

Начнем с просмотра авторского видеоролика:

Итак, что же нам понадобится:
- выключатель;
- резистор на 22 кОм;
- транзистор 2N2222A;
- коннектор для кроны;
- ПВХ труба длиной 8.5 см и диаметром 2 см;
- крона на 9 вольт;
- медная проволока с сечением 0.5 мм;
- кусок ламината;
- клеевой пистолет;
- паяльник;
- небольшой отрезок провода длиной 15 см.


Первым делом мы должны намотать медную проволоку на ПВХ трубку, отступая от краев приблизительно на 0.5 см. Для того, чтобы сначала проволока не отматывалась, автор идеи советует зафиксировать ее конец бумажным скотчем.


После того, как намотали проволоку, фиксируем также второй конец бумажным скотчем, чтобы проволока не наматывалась. Вырезаем конец проволоки кусачками. Катушка готова.

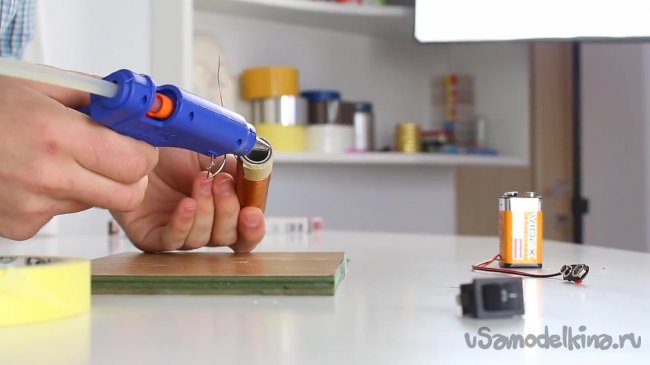

Теперь нужно приклеить ее к основе из куска ламината клеевым пистолетом.


На куске ламината также приклеиваем выключатель, транзистор и коннектор кроны.

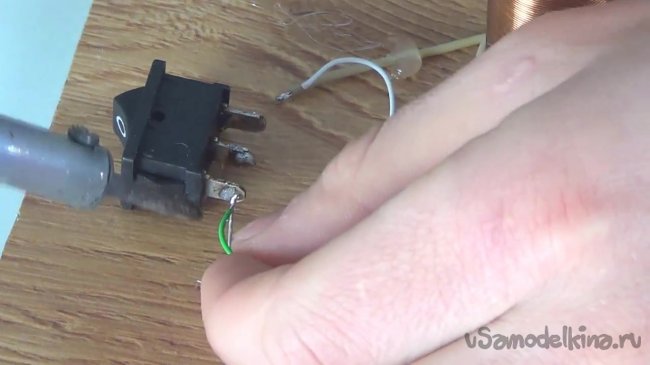

Переходим к подсоединению проводов. Нижний медный провод, идущий от катушки припаиваем к среднему контакту на транзисторе.

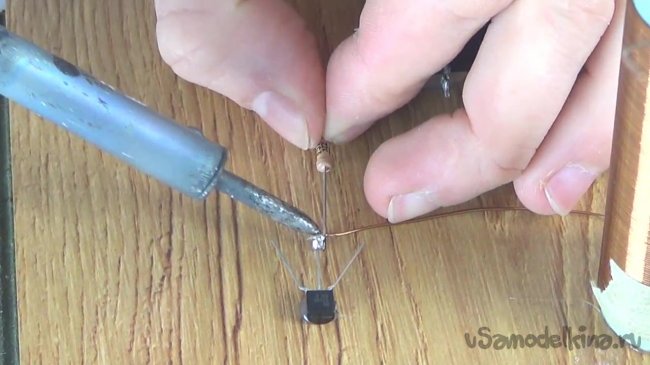

Также к среднему контакту припаиваем резистор.

Кусок провода нам понадобится для вторичной обмотки. Его обматываем два раза вокруг катушки и фиксируем оба конца провода при помощи термоклея на основе.

Верхний конец провода вторичной обмотки припаиваем к свободному концу резистора.


Второй конец провода вторичной обмотки припаиваем к правому контакту на транзисторе. Для облегчения работы можно воспользоваться короткими отрезками проводков.

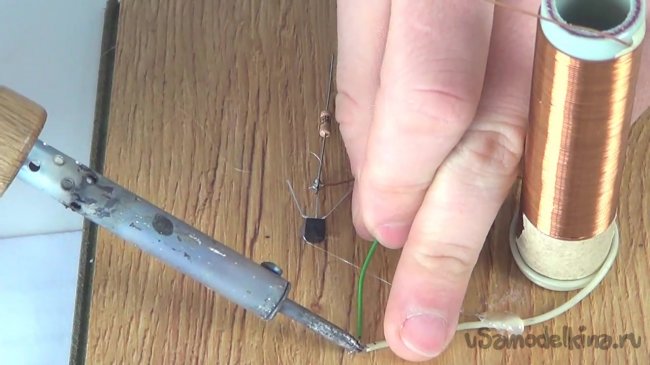

Далее контакты от резистора вместе с проводом от вторичной обмотки припаиваем к контакту от выключателя.

Красный провод от коннектора кроны, то есть плюсовой, припаиваем к среднему контакту от выключателя.

Минусовой провод, идущий от коннектора кроны, припаиваем к правому контакту от транзистора.

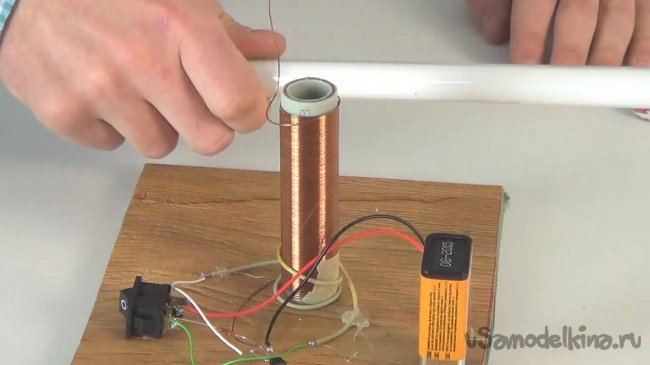

Миниатюрная катушка Тесла готова. Теперь ее можно тестировать.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Катушка Тесла своими руками: схема и принцип работы

Трансформатор, увеличивающий напряжение и частоту во много раз, называется трансформатором Тесла. Энергосберегающие и люминесцентные лампы, кинескопы старых телевизоров, зарядка аккумуляторов на расстоянии и многое другое создано благодаря принципу работы этого устройства. Не будем исключать его использование в развлекательных целях, ведь «трансформатор Тесла» способен создавать красивые фиолетовые разряды – стримеры, напоминающие молнию (рис. 1). В процессе работы образуется электромагнитное поле, способное воздействовать на электронные приборы и даже на организм человека, а при разрядах в воздухе происходит химический процесс с выделением озона. Чтобы сделать трансформатор Тесла своими руками, необязательно иметь широкие познания в области электроники, достаточно следовать этой статье.

катушка тесла своими руками

Составные части и принцип работы

Все трансформаторы Тесла ввиду похожего принципа работы состоят из одинаковых блоков:

  1. Источник питания.
  2. Первичный контур.
  3. Вторичный контур.

Составные части

Источник питания обеспечивает первичный контур напряжением необходимой величины и типа. Первичный контур создаёт колебания высокой частоты, генерирующие во вторичном контуре резонансные колебания. В результате на вторичной обмотке образуется ток большого напряжения и частоты, который стремится создать электрическую цепь через воздух — образуется стример.

От выбора первичного контура зависит тип катушки Тесла, источник питания и размер стримера. Остановимся на полупроводником типе. Он отличается простой схемой с доступными деталями, и маленьким питающим напряжением.

Подбор материалов и деталей

Произведём поиск и подбор деталей к каждому вышеперечисленному узлу конструкции:

  1. Для питания потребуется 12 – 19 В постоянного напряжения. Подойдёт машинный аккумулятор, зарядное устройство от ноутбука или понижающий трансформатор с диодным мостом, для получения постоянного тока.
  2. Найдём детали для первичного контура:
  3. — Переменный резистор R1 с номиналом 50 кОм. Для удачной сборки не забудьте соединить два контакта этого резистора согласно схеме.

    — Резистор R2 с номиналом 75 Ом.

    — Транзистор VT1 D13007 или советский аналог с n-p-n структурой.

    — Радиатор для охлаждения транзистора можно поискать на мощных транзисторах в неисправной технике. Размер напрямую влияет на качество охлаждения.

    — Первичная обмотка трансформатора Тесла. Проводником может быть простая медная трубка или провод диаметром 0,5–1 см. Обмотка делается плоской, цилиндрической или конической (рис. 2).Первичная обмотка трансформатора

  4. Вторичный контур состоит из катушки и, при необходимости, из терминала. Обмотку выполняем проводом с диаметром от 0,1 до 0,3 мм². Провод можно намотать на диэлектрическую ПВХ трубку. Длина трубки 25–40 см, а диаметр 3–5 см. Наматывать следует виток к витку: без пересечений, пропусков. Чтобы обмотка не сползла и не размоталась, рекомендуется закреплять намотанные участки. Количество витков от 700 до 1000 (рис. 3).

Вторичный контур

После намотки изолируем вторичную катушку краской, лаком или другим диэлектриком. Это предотвратит попадание в неё стримера.

Терминал – дополнительная ёмкость вторичного контура, подключённая последовательно. При малых стримерах в нем нет необходимости. Достаточно вывести конец катушки на 0,5–5 см вверх.

После того, как собрали все необходимые детали для катушки Тесла, приступаем к сборке конструкции своими руками.

Конструкция и сборка

Сборку делаем по простейшей схеме на рисунке 4.

простейшая схема

Отдельно устанавливаем источник питания. Детали можно собрать навесным монтажом, главное исключить замыкание между контактами.

При подключении транзистора важно не перепутать контакты (рис. 5).

Подключение транзистора

Для этого сверяемся со схемой. Плотно прикручиваем радиатор к корпусу транзистора.

Собирайте схему на диэлектрической подложке: кусок фанеры, пластиковый поднос, деревянная коробка и др. Отделяем схему от катушек диэлектрической пластиной или доской, с миниатюрным отверстием для проводов.

Закрепляем первичную обмотку так, чтобы предотвратить падение и касание со вторичной обмоткой. В центре первичной обмотки оставляем место для вторичной катушки, с учётом того, что оптимальное расстояние между ними 1 см. Каркас использовать необязательно – достаточно надёжного крепления.

Устанавливаем и закрепляем вторичную обмотку. Делаем необходимые соединения согласно схеме.

Посмотреть на работу изготовленного трансформатора Тесла можно на видео представленном ниже.

Включение, проверка и регулировка

Перед включением уберите электронные устройства подальше от места испытания, чтобы исключить их поломку. Помните об электробезопасности! Для успешного запуска по порядку выполняем следующие пункты:

  1. Выставляем переменный резистор в среднее положение. При подаче питания, убеждаемся в отсутствии повреждений.
  2. Визуально проверяем наличие стримера. Если он отсутствует, подносим к вторичной катушке люминесцентную лампочку или лампу накаливания. Свечение лампы подтверждает работоспособность «трансформатора Тесла» и наличие электромагнитного поля.
  3. Если устройство не работает, в первую очередь меняем местами выводы первичной катушки, а уже потом проверяем транзистор на пробой.
  4. При первом включении следите за температурой транзистора, при необходимости подключите дополнительное охлаждение.

Мощная катушка Тесла

Отличительной особенностью мощного трансформатора Тесла являются большое напряжение, большие габариты устройства и способ получения резонансных колебаний. Немного расскажем о том, как работает и как сделать трансформатор Тесла искрового типа.

Первичный контур работает на переменном напряжении. При включении, происходит заряд конденсатора. Как только конденсатор заряжается по максимуму, происходит пробой разрядника – устройства из двух проводников с искровым промежутком, наполненным воздухом или газом. После пробоя, образуется последовательная цепь из конденсатора и первичной катушки, называемая LC контуром. Именно этот контур создаёт высокочастотные колебания, которые создают во вторичной цепи резонансные колебания и огромное напряжение (рис. 6).

Схема трансформатора Тесла

При наличии необходимых деталей, мощный трансформатор Тесла можно собрать своими руками даже в домашних условиях. Для этого достаточно внести изменения в маломощную схему:

  1. Увеличить диаметры катушек и сечение провода в 1,1 – 2,5 раза.
  2. Добавить терминал в форме тороида.
  3. Поменять источник постоянного напряжения на переменный с высоким повышающим коэффициентом, выдающим напряжение 3–5 кВ.
  4. Изменить первичный контур согласно схеме на рисунке 6.
  5. Добавить надёжное заземление.

Искровые трансформаторы Тесла могут достигать мощности до 4,5 кВт, следовательно, создавать стримеры больших размеров. Наилучший эффект получается при достижении одинаковых показателей частоты обоих контуров. Реализовать это можно расчётом деталей в специальных программах – vsTesla, inca и другие. Скачать одну из русскоязычных программ можно по ссылке: http://ntesla.at.ua/_fr/1/6977608.zip.

Мощная катушка Тесла

Мини катушка Тесла своими руками

Мини катушка Тесла


Устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты.

Итак, что же нам понадобится:
- конденсатор 0.1мф 400В
- резистор на 2.2 кОм 150 Ом;
- транзистор КТ805
- трубка длиной 10см и диаметром 3 см;
- источник питания на 12В
- медная проволока с сечением 0.3 мм
- провод диаметром 2..5 мм;
- клеевой пистолет;
- кусок фанеры;
- паяльник;
- провода

Наматываем медную проволоку на трубку немного отступив от краев зафиксировать провод можно скотчем наматываем 1000 витков после этого можно промазать катушку лаком.

Вторичную обмотку мотаем проводом 2-5 мм 3-5 витков обмотка не должна касаться первичной обмотки.

Собираем схему из 4 компонентов транзистор КТ805 и двух резисторов на 2.2Ком и 150 Ом конденсатор 0.1мф 400В

Мини катушка Тесла своими руками
Мини катушка Тесла своими руками
Мини катушка Тесла своими руками

Теперь приклеиваем катушку к фанере вместе с вторичной обмоткой и транзистором и припаиваем к обмоткам как показано на схеме.


Мини катушка Тесла своими руками

Мини катушка Тесла готова подключаем к ней 12В должна появится электрическая дуга в пол сантиметра.

Мини катушка Тесла своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как изготовить простую катушку Тесла в домашних условиях

Многие из нас восхищаются гением Николы Тесла, который еще в 19 веке сделал такие открытия, что до сих пор не всё его научное наследие исследовано и понято. Одно из его изобретений получило название катушка Тесла или трансформатор Тесла. Подробнее про неё можно прочитать в этой статье. А здесь мы рассмотрим, как изготовить простую катушку Тесла в домашних условиях.

Что нужно для изготовления катушки Тесла?

Чтобы изготовить катушку Тесла дома, за своим рабочим столом или даже на кухне, нам сначала необходимо запастись всем необходимым.
Итак, предварительно мы должны найти или приобрести следующее.
Из инструментов нам потребуется:

  • Паяльник
  • Клеевой пистолет
  • Дрель с тонким сверлом
  • Ножовка
  • Ножницы
  • Изолента
  • Маркер

Для сбора самой катушки Тесла необходимо подготовить следующее:

  • Кусок толстой полипропиленовой трубы диаметром 20 мм.
  • Медная проволока диаметром 0,08-0.3 мм.
  • Кусок толстого провода
  • Транзистор типа КТ31117Б или 2N2222A (можно КТ805, КТ815, КТ817)
  • Резистор 22 кОм ( можно от 20 до 60 кОм брать резисторы)
  • Источник питания (Крона)
  • Шарик для пинг-понга
  • Кусок пищевой фольги
  • Основание, на чём будет крепиться изделие — кусок доски или пластика
  • Провода для соединения нашей схемы

Подготовив все необходимое приступаем у изготовлению катушки Тесла.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.Труба для вторичной обмотки

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.Отметка длины на трубе

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.Отпиливание трубы

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.Зашкуривание конца трубы

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.Сверление отверстия

Пропускаем конец проволоки для намотки в трубу.Пропускание проволоки в отверстие

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.Фиксация клеем

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.Намотка вторичной обмотки катушки

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.Обрезка излишков проволоки

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.Приклейка проволоки

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.Намазывание торца трубы клеем

Затем присоединяем вторичную обмотку катушки на свое место на основе.Приклейка вторичной обмотки

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.Приклейка транзистора

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.Изготовление первичной обмотки катушки Тесла

Потом надеваем катушку L1 на L2.Соединение двух обмоток

Собираем все элементы катушки Тесла по по этой схеме.

Простая схема катушки ТеслаСхема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.Приклейка деталей

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.Оборачивание шарика фольгой

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.Приклейка шарика

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.Изготовленная своими руками катушка Тесла

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!Горит лампа поднесенная к трансформатору Тесла

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

как собрать устройство в домашних условиях

Проводя свои многочисленные опыты, Никола Тесла мечтал создать способ подачи энергии в мир, не протягивая провода по всему земному шару. Изобретатель уже был близок к воплощению своей мечты, когда эксперименты с электричеством привели его к созданию генератора свободной энергии Тесла.

Как сделать генератор Тесла своими руками в домашних условиях

Основные элементы

Эта первая система, способная передавать электричество по беспроводной связи, была поистине гениальным изобретением. Концепция элементарна, используется электромагнитная сила и резонанс. Устройство состоит из двух частей: первичной и вторичной, каждая со своим конденсатором.

Две катушки и конденсаторы соединены разрядником, а внешний источник, подключенный к трансформатору, питает всю систему. По сути, униполярный генератор Тесла представляет собой две открытые электрические цепи, нуждающиеся в источнике высокого напряжения.

Основные элементы

Как это устроено

Источник питания подключен к первичной катушке. Её конденсатор действует как губка, поглощая заряд. Сама она должна выдерживать большие скачки тока, поэтому катушка зачастую изготавливается из меди — отличного проводника электричества. Конденсатор накапливает так много заряда, что разрушает сопротивление воздуха в искровом промежутке. Затем ток течет из накопителя вниз по первичной катушке и создает магнитное поле, которое быстро разрушается под действием большого количества энергии, генерируя электрический ток во вторичной катушке.

Напряжение, проникающее через воздух между двумя катушками, создает искры. Энергия колеблется, накапливаясь во вторичной катушке и конденсаторе. Заряд становится настолько высоким, что высвобождается электрическим током.

В правильно спроектированном бестопливном генераторе Тесла, когда вторичная катушка достигает своего зарядного максимума, весь процесс должен начаться заново, устройство должно стать самоподдерживающимся. Но на практике этого не происходит. Нагретый воздух отводит часть электричества, вот почему катушка должна быть подключена к внешнему источнику питания.

Принцип, лежащий в основе работы генератора Тесла, заключается в достижении явления, называемого резонансом. Это происходит, когда первичная катушка «стреляет» током во вторичную в нужное время, чтобы максимизировать передаваемую энергию.

Установка катушки Тесла с регулируемым поворотным искровым разрядником дает больший контроль над напряжением тока, который производится. Так можно создавать молнии.

8966571423b21a108eab010a4a6fa2f2

Хотя изобретение учёного больше не имеет практического применения, оно полностью изменило способ понимания и использования электричества. Радио и телевидение до сих пор используют вариации генератора Тесла.

Как собрать генератор Тесла своими руками

Используя медную проволоку и стеклянные бутылки, даже электрик-любитель в силах построить катушку Тесла, которая теоретически может производить четверть миллиона вольт. Для работы понадобится:

  1. Катушки. Для первичной нужно около 3 метров тонкой медной трубки, на вторичную нужно приготовить: отрезок ПВХ трубы длиной 25 см (чем длиннее, тем лучше), примерно 10 м проволоки из меди в изоляции, пластиковый винт, металлический фланец с резьбой, любой круглый, гладкий предмет из металла для разгрузочного терминала.
  2. Для базы: 2-3 небольших куска деревянной доски, длинные болты, гайки, шайбы.
  3. Конденсаторы: 6 стеклянных бутылок, столовая соль, растительное масло, много алюминиевой фольги.
  4. Трансформатор или любой другой источник питания, выдающий не менее 9 кВ при напряжении около 30 мА.

Первым делом в верхней части трубы нужно сделать паз, чтобы обернуть один конец провода вокруг. Медленно и осторожно обмотайте катушку, следя за тем, чтобы провода не перекрывались, но без пробелов. Этот шаг самый сложный, но если потратить много времени, то получится рабочая катушка.

Как собрать генератор Тесла своими руками

Затем выровняйте металлическую стойку (центр нижней доски), просверлите отверстия для болтов, закрепите. Привинтите основание первичной обмотки. Установите конструкцию на базу.

Как собрать генератор Тесла своими руками

Один из способов изготовления конденсатора — использовать соленую воду, масло и алюминиевую фольгу. Заверните бутылку в фольгу и наполните её водой. Уровень жидкости должен быть одинаковым во всех ёмкостях, поскольку это помогает поддерживать постоянную выходную мощность. Добавьте в воду 5 г (1/4 чайной ложки) соли и несколько миллилитров масла. Пробейте отверстие в верхней части колпачка и вставьте в него кусок проволоки — один работающий конденсатор готов, сделайте ещё 5.

Как собрать генератор Тесла своими руками

Увлекательный, но опасный этап — подключение. Соблюдайте меры безопасности. Для проведения опыта лучше выйти на улицу, так как запуск такого потенциально мощного прибора в помещении может стать причиной пожара. Нажмите на переключатель и наслаждайтесь световым шоу.

Катушка Тесла своими руками (схема, 32 фото и подробное описание)

Самодельная мини катушка Тесла сделанная своими руками в домашних условиях. Схема и подробное описание изготовления.

Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы.

Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя.  Запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и в домашних условиях. Мы изготовим миниатюрную версию этого устройства, подробные пошаговые фото представлены ниже.

Понадобятся материалы:

  • — Медные провода диаметром — 0,25 и 1,2 мм.
  • — Транзистор 2N2222A.
  • — Резистор 22 КОм.
  • — Батарейка 9 В (Крона).
  • — Разъем для батареи.
  • — Припой.
  • — Полиэтиленовая трубка, кусочек фанеры.
  • — Изоляционная лента.

Схема катушки Тесла.

В качестве корпуса катушки можно использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки зафиксируем изоляционной лентой край эмалированного провода диаметром 0,25 мм, и наматываем вторичную, высоковольтную обмотку.

Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.

Для изготовления первичной обмотки, нужен провод диаметром 1,2 мм. Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.

Катушку нужно зафиксировать на деревянной дощечке, сделать это можно с помощью термоклея.

Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части

Коллектор транзистора припаивается к одному из выводов первичной обмотки.

К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.

Резистор припаивается между базой транзистора, и вторым выводом первичной обмотки.

Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки.

Можно подключать батарейку 9 вольт, к клеммам, и начинать испытания.

Люминесцентная лампа, засветилась при приближении к трансформатору.

Также светится и светодиод, припаянный к небольшой катушке.

Вот так это выглядит в темноте.

Вот такую самодельную катушку Тесла, можно сделать своими руками в домашних условиях.

Не забывайте, что Вы имеете дело с высоким напряжением! Соблюдайте безопасность!


Процесс изготовления трансформатора Теслы, также показан в этом видео:

Автор самоделки: «KJDOT».

принцип работы, как сделать трансформатор тесла своими руками

Одним из самых распространенных изобретений Николы Тесла считается трансформатор Тесла. Работа этого устройства основана на действии резонансных электромагнитных стоячих волн в катушках. Этот принцип лег в основу множества современных вещей: люминесцентные лампы, кинескопы телевизоров, зарядка устройств на расстоянии. Благодаря явлению резонанса в момент совпадения частоты колебаний контура первичной обмотки с частотой колебания стоячих волн вторичной обмотки между концами катушки проскакивает дуга.

Katushka-Tesla-svoimi-rukami

Katushka-Tesla-svoimi-rukami

Несмотря на всю кажущуюся сложность этого генератора, сделать его можно и самому. Технология того, как сделать катушку Тесла своими руками, содержится ниже.

Составные части и принцип работы

Трансформатор Тесла собирается из первичной, вторичной катушки и обвязки, составляемой из разрядника или прерывателя, конденсатора и терминала, служащего выходом.

Первичная обмотка состоит из небольшого числа витков медного провода большого сечения или медной трубки. Она бывает горизонтальной (плоской), вертикальной (цилиндрической) или конической. Вторичная обмотка состоит из большого числа витков меньшего сечения и является наиболее важным узлом конструкции. Отношение ее длины к диаметру должно составлять 4:1, а в основании должно располагаться заземленное защитное кольцо из медного провода, призванное сохранить электронику установки.

Так как работает трансформатор Тесла в импульсном режиме, его конструкция характеризуется тем, что в нее не входит ферромагнитный сердечник. Это позволяет снизить взаимную индукцию между обмотками. Конденсатор, взаимодействуя с первичной катушкой, создает колебательный контур с включенным в него разрядником, в данном случае газовым. Разрядник собирают из массивных электродов, а для большей износостойкости дополнительно снабжают радиаторами.

Принцип работы катушки Тесла следующий. Конденсатор через дроссель заряжается от трансформатора. Скорость зарядки напрямую зависит от показателя индуктивности. Зарядившись до критического уровня, он вызовет пробой разрядника. После этого в первичном контуре генерируются высокочастотные колебания. Одновременно с этим активируется разрядник, убирающий трансформатор из общего контура, замыкая его.

Если это не произошло, то в первичном контуре могут произойти потери, негативно влияющие на его работу. В стандартной схеме параллельно с источником питания устанавливается газовый разрядник.

Таким образом, катушка Тесла на выходе может выдать напряжение в несколько миллионов вольт. От такого напряжения в воздухе возникают разряды электричества, имеющие вид коронарных разрядов и стримеров.

Крайне важно помнить, что эти изделия генерируют токи высокого потенциала и смертельно опасны для жизни. Даже маломощные устройства способны вызывать сильные ожоги, повреждение нервных окончаний, мышечных тканей и связок. Способны вызывать остановку сердца.

Конструкция и сборка

Трансформатор Тесла был запатентован в 1896 г. и по своей конструкции прост для исполнения. Он включает в себя:

  1. Первичную катушку с обмоткой из медной жилы сечением от 6 мм², в количестве достаточном для 5-7 витков.
  2. Вторичную катушку из диэлектрического материала и провода диаметром до 0,5 мм и длиной достаточной для 800-1000 витков.
  3. Полусферы разрядника.
  4. Конденсаторов.
  5. Защитного кольца из медной жилы, как на первичной обмотке трансформатора.

Особенность прибора заключается в том, что его мощность не зависит от мощности питающего источника. Важнее физические свойства воздуха. Устройство может создавать колебательные контуры различными методами:

  • с использованием разрядника искрового промежутка;
  • с помощью генератора колебания на транзисторах;
  • на лампах.

Для изготовления трансформатора Тесла своими руками потребуется:

  1. Для первичной обмотки -- 3 м тонкой медной трубки диаметром 6 мм либо медная жила того же диаметра и длины.
  2. Для сборки вторичной обмотки необходима ПВХ труба диаметром 5см и длиной около 50 см и резьбовой фитинг ПВХ к ней. Также необходим медный, покрытый лаком или эмалью, провод диаметром 0,5 мм и длиной 90 м.
  3. Металлический фланец с внутренним диаметром 5 см.
  4. Различные гайки, шайбы и болты.
  5. Разрядник.
  6. Гладкая полусфера для терминала.
  7. Конденсатор можно изготовить самостоятельно. Для него потребуются 6 стеклянных бутылочек, поваренная соль, рапсовое или вазелиновое масло, алюминиевая фольга.
  8. Потребуется источник питания, выдающий 9кВ при 30мА.

Схема трансформатора Тесла проста в реализации. От трансформатора отходят 2 провода с подключенным разрядником. К одному из проводов подключаются последовательно соединенные конденсаторы. В конце расположена первичная обмотка. Отдельно располагается вторичная катушка с терминалом и заземленным кольцом защиты.

Описание того, как собрать катушку Тесла в домашних условиях:

  1. Изготавливают вторичную обмотку, предварительно закрепив край провода на конце трубы. Наматывать следует равномерно, не допуская обрыва провода. Между витками не должны присутствовать зазоры.
  2. Закончив, оберните обмотку в верхней и нижней частях малярной лентой. После этого покройте обмотку лаком или эпоксидной смолой.
  3. Подготовьте 2 панели для нижнего и верхнего оснований. Подойдет любой диэлектрический материал, лист фанеры или пластика. Установите по центру нижнего основания металлический фланец и закрепите его болтами так, чтобы между нижним и верхним основаниями осталось место.
  4. Подготовьте первичную обмотку, скрутив ее в спираль и закрепив на верхнем основании. Просверлив в нем 2 отверстия, выведите концы трубки в них. Закреплять ее следует так, чтобы исключить соприкосновение обмоток и при этом соблюсти расстояние между ними в 1 см.
  5. Для изготовления разрядника потребуется поместить 2 болта напротив друг друга в деревянную рамку. Расчет сделан на то, что при движении они будут играть роль регулятора.
  6. Конденсаторы изготавливаются следующим образом. Стеклянные бутылки обматывают фольгой и заливают в них соленую воду. Ее состав для всех бутылок должен быть одинаковым -- 360 г на 1л воды. Пробивают крышки и вставляют в них провода. Конденсаторы готовы.
  7. Соединяют все узлы по схеме, описанной выше. Обязательно заземляют вторичную обмотку.
  8. Итоговое количество в первичной обмотке должно составить 6,5 витка, во вторичной -- 600 витков.

Описанная последовательность действий дает представление о том, как сделать трансформатор Тесла самому.

Включение, проверка и регулировка

Первый запуск желательно производить вне помещения, также стоит подальше убрать все бытовые приборы, чтобы исключить их поломку. Помните о мерах предосторожности! Для запуска выполняют следующие действия:

  1. Проходят по всей цепочке проводов и проверяют, чтобы нигде не соприкасались оголенные контакты, а все узлы были надежно закреплены. В разряднике между болтами оставляют небольшой зазор.
  2. Подают напряжение и наблюдают за появлением стримера. В случае его отсутствия к вторичной обмотке подносят люминесцентную лампу или лампу накаливания. Желательно закрепить их на диэлектрике, подойдет кусок ПВХ трубы. Появление свечения подтверждает, что трансформатор Тесла работает.
  3. В случае отсутствия свечения меняют выводы первичной катушки местами.

Если с первого раза не получилось, не отчаивайтесь. Попробуйте изменить количество витков во вторичной обмотке и расстоянием между обмотками. Подкрутите болты в разряднике.

Мощная катушка Тесла

Отличительной особенностью такой катушки являются ее размеры, сила получаемого тока и метод генерации резонансных колебаний.

Выглядит это следующим образом. После включения заряжается конденсатор. Достигнув максимального уровня заряда, происходит пробой в разряднике. На следующем этапе образуется LC контур -- цепь, образованная последовательным включением конденсатора и первичного контура. Это создает во вторичной обмотке резонансные колебания и напряжения высокой мощности.

При этом нечто подобное можно собрать и в домашних условиях. Для этого следует:

  1. Увеличить в 1,5-2,5 раза диаметр катушки и сечение провода.
  2. Изготовить терминал в форме тороида. Для этого подойдет алюминиевая гофра диаметром 100 мм.
  3. Заменить источник постоянного на источник переменного тока, выдающий 3-5кВ.
  4. Сделать надежное заземление.
  5. Убедиться в том, что ваша проводка выдержит такую нагрузку.

Такие трансформаторы могут генерировать мощность до 5кВт и создавать коронарные и дуговые разряды. При этом максимальный эффект достигается при совпадении частоты обоих контуров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
