Конструкция стандартного блок-контейнера / Блок-контейнеры
Мы отработали систему поэтапной схемы производства блок-контейнеров. На каждом этапе работает отдельная бригада, будь-то плотники, сварщики или маляры. Такой подход позволяет изготавливать один блок-контейнер за 3-5 часов (в зависимости от сложности комплектации).
Металлический каркас.

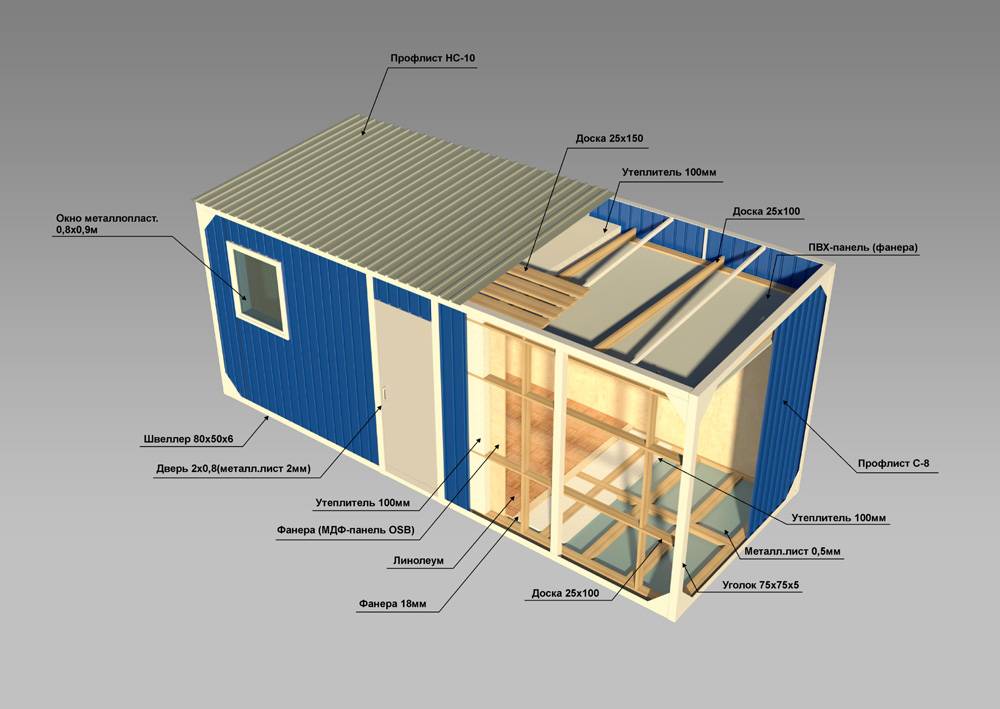

В силовой конструкции блок-контейнера основным несущим элементом является металлический каркас. Каркас — нижняя и верхняя обвязка гнутый швеллер №12 (120х50х3). Угловые стойки — гнутый уголок 90х90х3 мм.. В качестве кровельного материала используется гладкие металлические листы толщиной 0,8-1 мм. сваренные между собой.
Деревянная обвязка.
Помимо металлического каркаса силовая нагрузка распределяется и на деревянную обвязку из бруска 100х40 мм., которая, в свою очередь служит конструкцией для крепления внутренней и наружной обшивки.
Полы имеют многослойную структуру.
1-й слой — черновой пол. Выполняется из необрезной доски 20 мм.
2-й слой паро/гидроизоляция из пергамина (в один слой).
3-й слой утеплитель URSA 50 мм.
Последний, 4-й слой — половая шпунтованная доска 28 мм / ДСП 18 мм.
Наружная отделка в стандартной комплектации оцинкованный профнастил С8-0,04 мм. Также доступна услуга отделки блок-контейнера профилированным листом с полимерным покрытием различных цветов.
В стандартной комплектации блок-контейнер имеет:
Двери — межкомнатные оргалитовые ДГ21-8, утеплённые. Наружная дверь обшита металлическим листом с оцинкованным покрытием. Устанавливается фурнитура: ручки, шпингалеты, личина с замком. Окна деревянные, с двойным остеклением, одностворчатые — 800х700 мм. Стены утеплены минеральной ватой URSA/KNAUF толщиной 50 мм. Стены могут быть отделаны различными материалами, о которых мы расскажем ниже.
Деревянная вагонка
Эстетичность, практичность, высокая степень теплосбережения
Нет
Оргалит
Низкая стоимость
Деформируется от влаги, ломкий, мягкий
Панели МДФ
Эстетичный, практичный
Высокая стоимость
ДВПО (облагороженное ДВП, оргалит)
Эстетичный, низкая стоимость
Деформируется от влаги, ломкий, мягкий
OSB (ОСП) панели
Практичность, высокая степень теплосбережения, стойкость
Нет
Пластиковая вагонка
Эстетичный (офисный)
Магнитится, мягкий (сложно закрепить полки стелажи)
Ламинированное ДСП
Эстетичный, легко моется, крепкий
Высокая стоимость
Дополнительно можно заказать:
Металлическое дно блок-контейнера
5 100 | Подробно
Линолеум для блок-контейнеров
3 400 | Подробно
Дополнительное утепление блок-контейнеров
3 200 | Подробно
Металлические одно и двуспальные кровати
1 500 | Подробно
Металлическая утеплённая уличная дверь
6 600 | Подробно
Пластиковые поворотно-откидные окна
4 100 | Подробно
Профлист с полимерным покрытием
3 900 | Подробно
Металлические решётки и ставни
1 500 | Подробно
Электрическое оснощение блок-контейнеров
4 100 | Подробно
Подробное описание дополнительной комплектации блок-контейнеров
Все блок-контейнеры

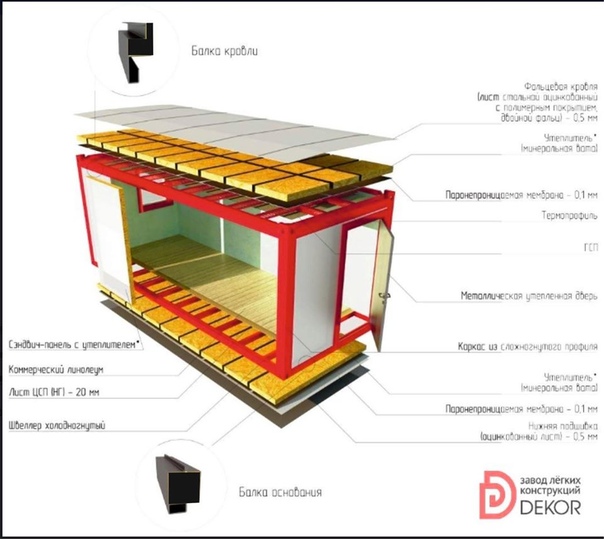

Устройство блок-контейнера
Блок-контейнер представляет собой модульное помещение для временного проживания людей или размещения оборудования и инструмента. Технология изготовления блок-контейнеров различной планировки базируется на основных принципах.
Основа блок-конейнера

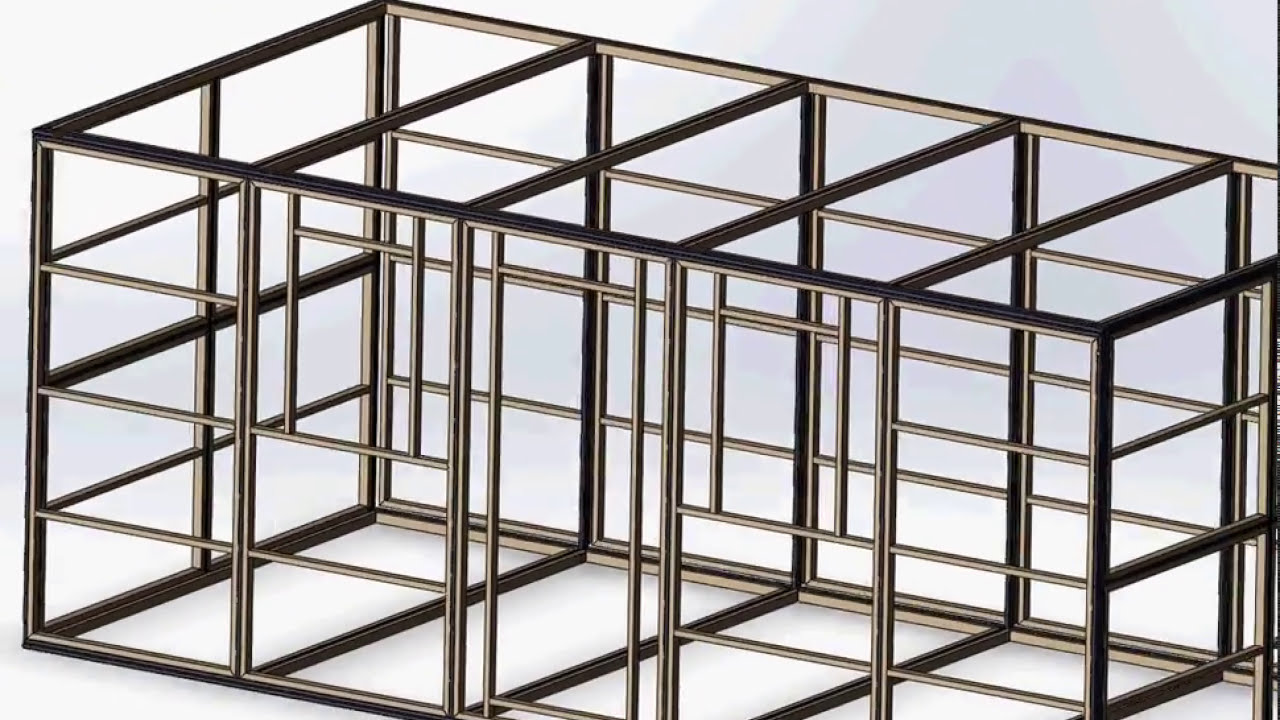

Вначале монтируется основа – каркас контейнера. Он изготавливается из металла, а точнее из стального швеллера и уголков, которые соответствуют ГОСТ 19771-93. Габариты швеллеров составляют 120×60×4 мм или же 140×60×4 мм, стальной уголок имеет размеры 100×100×4 мм.
Крыша
Монтаж крыши производится после того, как собран каркас, перед обшивкой контейнера. Для кровли используется листовое железо толщиной 1,8 мм. После монтажа, на кровлю наносится слой краски (эмали ПФ).
Возведение стен
Стены возводятся после того, как сварен скелет будущего здания. Вначале монтируется деревянный каркас из бруса 100×40 мм, который называется обрешеткой. Обрешетка необходима для того чтобы упрочить несущую конструкцию, к тому же она одновременно служит основой для последующего монтажа панелей внутренней отделки.
Монтаж напольного покрытия
Настилка пола производится одновременно с монтажом обрешетки. Вначале укладываются лаги из нестроганного бруса толщиной 100×40 мм, а затем стелется необрезная доска (черновой пол) толщиной 20 мм. Напольная конструкция обязательно утепляется минеральной ватой. Окончательный вариант пола из шпунтованной доски будет оформлен в конце возведения блок-контейнера и покрыт либо линолеумом, либо плиткой или ламинатом. Этот момент заранее обсуждается с заказчиком.
Стены и внутренние перекрытия

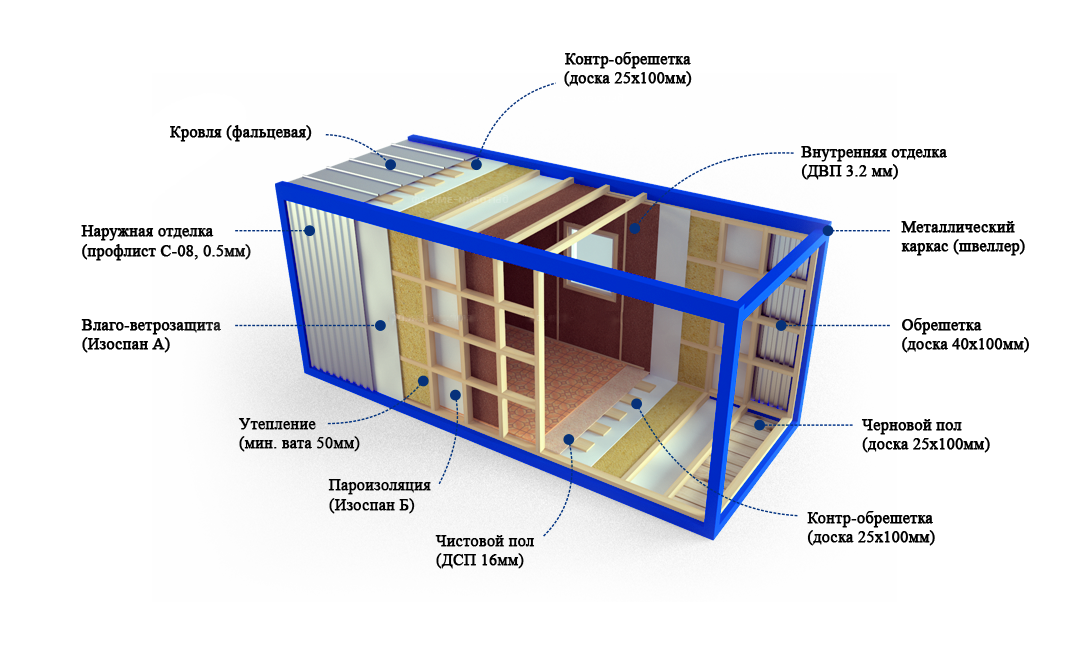

Блок контейнер имеет стены многослойной конструкции. Многослойность нужна для того чтобы обеспечить противопожарную безопасность, оградить помещение от чрезмерного нагревания или же, наоборот, охлаждения.

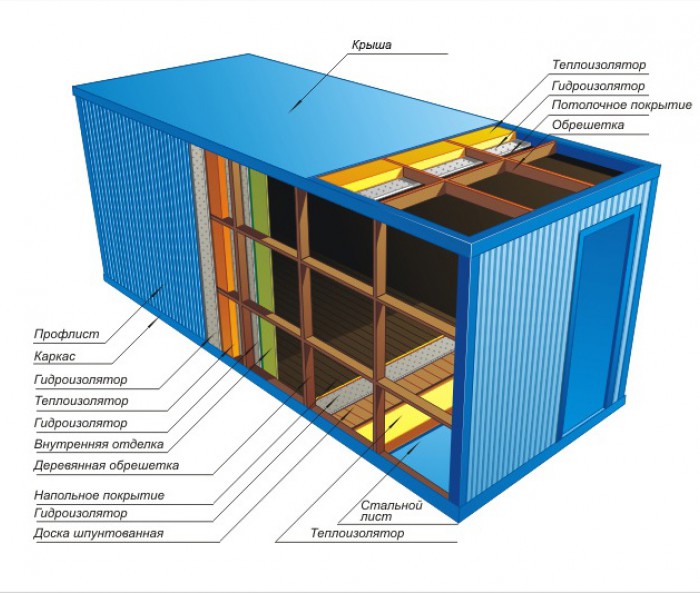

Многослойная структура стен включает в себя:
- Первый внешний слой, состоящий из металлического листа (в основном профилированного), который сверху оцинкован или покрыт полимером различного цвета.
- Второй слой – утеплитель. Как правило, это минеральная вата толщиной 50 мм (меньше толщина, хуже теплоизоляционные свойства). Вата помещается во все полости, которые образует каркас блок-контейнера, что позволяет использоваться строение при температуре до – 50˚ С без вреда для конструкции.
- Для обеспечения сухости внутри блок-контейнера, а так же отсутствия сквозняков и улучшения теплоотдачи, утепляющий слой покрывается полиэтиленовой пленкой или пергамином.
- После изоляции возводится внутренняя стена из отделочного материала – дерева, пластика, который монтируется на деревянную обрешетку.
Оконные проемы и рамы
Для более устойчивого сохранения тепла, блок-контейнеры оборудуются пластиковыми окнами с двойными стеклопакетами. Габариты окна составляют 110×90 см. По желанию заказчика блок-контейнер может быть укомплектован несколькими окнами другого размера, дополнительно на них могут устанавливаться решетки или ставни. Блок-контейнеры эконом класса предполагают монтаж обычных деревянных окон.
Отделка помещения изнутри
Внутренняя отделка производится стандартными материалами (ДВП, вагонкой из пластика или дерева), которые крепятся к деревянной обрешетке. По желанию заказчика внутренние перекрытия и облицовка стен может быть выполнена из плит ЦСП, ДВП с отделкой под дерево и другие материалы или же панелей МДФ.
Дверные проемы
Монтаж двери осуществляется на деревянном каркасе-коробке. Дверь обязательно утепляется и снаружи обивается слоем оцинкованного железа. По желанию заказчика может быть установлена стальная 2-мм дверь, снабженная специальным замком и ручкой с защелкой. Для разделения внутреннего помещения блок-контейнера используются стандартные каркасные деревянные двери.
Дополнительное оборудование контейнеров
Стандартное оборудование включает в себя электрическую проводку и монтаж внутреннего освещения. Если заказчик хочет, то дополнительно блок-контейнеры оборудуются кондиционерами, отоплением, водоснабжением.
