Виды и типы RAID массивов, программные и аппаратные рэйд-массивы

В работе с дисковыми подсистемами IT-специалисты часто сталкиваются с двумя основными проблемами.

  • Первая – это низкая скорость чтения / записи, иногда даже скоростей SSD-диска бывает недостаточно.
  • Вторая – выход дисков из строя, а значит и потеря данных, восстановление которых бывает невозможно.

Обе эти проблемы решаются с помощью технологии RAID (redundant array of independent disks — избыточный массив независимых дисков) – технологии виртуального хранения данных, объединяющей несколько физических дисков в один логический элемент.

В зависимости от выбранной спецификации RAID, могут быть повышены скорость чтения / записи и/или уровень защищенности от потери данных.

Существуют следующие уровни спецификации RAID: 1,2,3,4,5,6,0. Кроме того, существуют комбинации: 01,10,50,05,60,06. В этой статье рассмотрим самые распространенные типы RAID-Массивов. Но в начале скажем, что существуют аппаратные и программные RAID-массивы.

Аппаратные и программные RAID-массивы

  • Программные массивы создаются уже после установки Операционной Системы средствами программных продуктов и утилит, что и является главным недостатком таких дисковых массивов.
  • Аппаратные RAID’ы создают дисковый массив до установки Операционной системы и от неё не зависят.

Очевидно, рекомендуется использовать именно аппаратный RAID.
Перейдем к рассмотрению основных типов RAID-массивов.

RAID 1

RAID 1 (также называют «Mirror» – Зеркало) предполагает полное дублирование данных с одного физического диска на другой.

рэйд массив

К недостаткам RAID 1 можно отнести то, что вы получаете в два раза меньше дискового пространства. Т.е. ели вы используете ДВА диска по 250 Гб, то система будет видеть всего ОДИН размером 250 Гб. Данный вид RAID не дает выигрыша в скорости, но значительно повышает уровень отказоустойчивости, ведь если один диск выйдет из строя, всегда есть его полная копия. Запись и стирание с дисков происходит одновременно. Если информация была намеренно удалена, то возможности восстановить её с другого диска уже не будет.

RAID 0

RAID 0 (также называют «Striping» – Чередование) предполагает разделение информации на блоки и одновременная запись разных блоков на разные диски.

Такая технология повышает скорость чтения/записи, позволяет пользователю использовать полный суммарный объем дисков, однако понижает отказоустойчивость, вернее сводит её на ноль. Так, в случае выхода из строя одного из дисков, восстановить информацию будет практически невозможно. Для сборки RAID 0 рекомендуется использовать исключительно высоконадежные диски.

 программный рэйд массив р0

RAID 5

RAID 5 можно назвать более усовершенствованным RAID 0. Можно использовать от 3 жестких дисков. На все, кроме одного записывается рейд 0, а на последний специальная контрольная сумма, что позволяет сохранить информацию на винчестерах в случае «смерти» одного из них (но не более одного). Скорость работы такого массива высокая. На восстановление информации в случае замены диска потребуется много времени.

программный рэйд массив вид R5

RAID 2, 3, 4

Это способы распределенного хранения информации с использованием дисков, выделенных под коды четности. Отличаются друг от друга только размерами блока. На практике практически не используются в связи с необходимостью отдавать большую долю дисковой емкости под хранение кодов ЕСС и/или четности, а также в связи с невысокой производительностью.

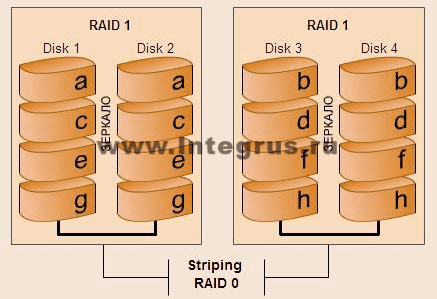

RAID 10

Является миксом RAID массивов 1 и 0. И объединяет в себе плюсы от каждого:  высокая производительность и высокая отказоустойчивость.

типы raid

Массив обязательно содержит четное количество дисков (минимум 4) и является самым надежным вариантом сохранения информации. Недостатком является высокая стоимость дискового массива: эффективная емкость составит половину от общей емкости дискового пространства.

RAID 50

Является миксом RAID массивов 5 и 0. Строится RAID 5, но его составляющими будут не самостоятельные жесткие диски, а массивы RAID 0.

RAID 50

Особенности

В случае, когда происходит поломка РЕЙД-контроллера, восстановить информацию практически невозможно (не относится к «Зеркалу»). Даже если купить точно такой же контроллер, высока вероятность, что RAID будет собран из других секторов диска, а значит информация на дисках будет потеряна.

Практические советы

Как правило, диски для настройки RAID закупают одной партией. Соответственно и срок работы у них может быть примерно одинаковый. На этот случай рекомендуется сразу, в момент закупки дисков для массива закупить некоторый избыток. Например, для настройки RAID 10 из 4 дисков – стоит купить 5 дисков. Так, в случае выхода из строя одного из них, вы сможете оперативно заменить его на новый до того, как «посыпятся» другие диски.

Выводы

На практике чаще всего используют только три вида RAID-массивов. Это RAID 1, RAID 10 и RAID 5.

С точки зрения соотношения стоимость / производительность / отказоустойчивость рекомендуется использовать:

  • RAID 1 (зеркалирование) для формирования дисковой подсистемы для пользовательских операционных систем.
  • RAID 10 для данных, имеющих высокие требования к скорости записи и чтения. Например, для хранения баз 1С:Предприятие, почтового сервера, AD.
  • RAID 5  используют для хранения файловых данных.

Идеальным серверным решением по мнению большинства системных администраторов является сервер с шестью дисками. Два диска «зеркалируют» и на RAID 1 устанавливается операционная система. Четыре оставшихся диска объединяют в RAID 10 для быстрой, безотказной, надежной работы системы.

integrus.ru

Что такое RAID массив?

Содержимое статьи:

Жесткие диски и твердотельные накопители на сегодняшний день являются обязательным компонентом любого компьютера. На них хранится информация (важная, и не очень), они как и любая аппаратура ломаются и выходят из строя, имеют ограничения по скорости и объему хранимой информации. К счастью, появившаяся в 1987 году технология RAID позволяет решить все эти недостатки.

Что из себя представляют RAID массивы?

Если совсем грубо говоря, то RAID массивы - это какое-то количество дисков (не меньше двух), объединенных в один виртуальный жесткий диск, или, иначе говоря - массив. В зависимости от конфигурации RAID, подобный массив может дать большую надежность сохранения данных и/или большую скорость. Разберем, какие бывают RAID массивы.

Какие бывают RAID массивы?

Вариантов RAID массивов достаточно много, но мы рассмотрим лишь наиболее распространенные и популярные варианты:

RAID 0

Stripe (чередование на англ.) - позволяет построить массив из двух или более дисков, где вся информация записывается на каждый диск равными частями, поочередно. За счет этого достигается почти пропорциональный количеству жестких дисков прирост скорости. Объем такого массива представляет собой суммированную емкость накопителей. К существенным минусам относится большая ненадежность сохранности информации - в случае поломки любого из дисков, информация будет полностью утеряна без возможности её восстановления.

  • Самый быстрый вариант RAID;
  • Самая низкая надежность сохранности данных - при выходе из строя одного из накопителей, восстановление данных становится совершенно невозможным.

RAID 1

Mirror (зеркало на англ.) - массив, в котором каждый диск является полной копией другого. Один из самых не экономичных вариантов использования жестких дисков, при этом один из самых надежных вариантов сохранения информации. Так же, за счет одновременного чтения одной и той же информации с нескольких жестких дисков, дает прирост скорости чтения, но не записи.

  • Один из самых надежных вариантов;
  • Для использования доступна только половина суммарного объема жестких дисков.

RAID 5

Данный режим построения RAID массива чем-то похож на смесь RAID 0 и RAID 1. Как и в случае с RAID 0, информация пишется равномерными частями на жесткие диски. Тем не менее, в отличии от RAID 0, эти данные не хранятся в единичном экземпляре, а дублируются на другом накопителе, что позволяет в случае из выхода одного из дисков, сохранить работоспособность массива.

RAID 10

Этот вариант стоит рассматривать как два RAID 1 массива объединенные в RAID 0. Таким образом, на выходе получаем быстрый и надежный дисковый массив. Из минусов - для его построения необходимо минимум четыре жестких диска.

Сравнение RAID0, RAID 1, RAID 5, RAID 6, RAID 10

Характеристика RAID 0 RAID 1 RAID 5 RAID 6 RAID 10
Минимальное количество жестких дисков 2 2 3 4 4
Устойчивость к выходу из строя накопителя(ей) Отсутствует До одного накопителя До одного накопителя До двух накопителей До одного накопителя в каждом подмассиве
Скорость чтения Высокая Средняя Низкая Низкая Высокая
Скорость записи Высокая Средняя Низкая Низкая Средняя
Используемый объем 100% 50% 67-94% 50-88% 50%
Сферы применения Высокопроизводительные рабочие станции, рендеринг Операционные системы, базы данных Архивация и хранение данных, веб-сервера Архивация и хранение данных Базы данных, файловые сервера, сервера приложений

Как создается RAID массив?

Изначально, единственным путем создания RAID массива было использование специальных аппаратных средств, RAID контроллеров. Стоят они не дешево (даже на сегодняшний день), и по этому подобные решения используются в основном в среде серверов и высокопроизводительных рабочих станций.

Чуть позже появилась возможность создания RAID массива исключительно программными средствами - без использования специальных плат, с основной нагрузкой на процессор. На сегодняшний день почти любая серьезная операционная система поддерживает создание и работу с RAID, что называется, "из коробки" - это Windows, Linux (с возможностью создания рейда во время установки) и т. д. Данный метод позволяет здорово сэкономить, но производительность и надежность будет ниже, чем в случае использования "полноценного" аппаратного рейда.

Так же программный рейд может поддерживаться и самой материнской платой - в таком случае, создается видимость аппаратного рейда, который на самом деле является программным, со всеми исходящими из этого плюсами и минусами.

Какой RAID массив выбрать?

Если Вам нужна максимальная скорость вашей дисковой подсистемы, то идеальным выбором будет RAID 0 - но стоит помнить, что в случае выхода из строя хоть одного жесткого диска, вся информация будет потеряна.

Если Вас больше заботит сохранность ваших данных, то Вам нужен RAID 1 - каждый из дисков в таком рейд массиве станет идентичной копией другого, и в случае выхода из строя одного из них, вся информация останется на другом. Однако, за подобный ход придется платить скоростью - она будет немного меньше, чем работа одиночного накопителя.



sysadmin.ru

Подробное знакомство с RAID-массивами — Ferra.ru

Перед нами типичный образец платы с RAID-контроллером, используемой в серверных решениях. В таких системах обычно устанавливаются дорогие, но надежные жесткие диски с параллельным SCSI интерфейсом и материнские платы с 64-разрядными PCI слотами. Ключевым же на сегодня будет слово RAID и перечисленные уровни: 0, 1, 50, 10, 5.

Что такое RAID?

В переводе с английского «RAID» (Redundant Arrays of Inexpensive Disks) означает «избыточный массив независимых дисков». Этот перевод не совсем дословный, но именно содержащийся в нем смысл является правильным.

Впервые термин RAID появился в 1987 году, когда исследователям из Калифорнийского Университета в Беркли удалось создать действующий массив из нескольких жестких дисков.

Первоначальное предназначение RAID – создание на базе нескольких винчестеров диска большого объема с увеличенной скоростью доступа. Но затем к двум основным целям добавилась третья – сохранение данных в случае отказа части оборудования. Именно эти три кита сделали RAID-массивы столь востребованными бизнесом и военными. Впрочем, за объем, скорость и надежность пришлось платить повышением стоимости и сложности систем хранения данных.

Со временем оборудование для построения RAID массивов стало более доступным, особенно с появлением дешевых решений для IDE/ATA и SATA дисков. Теперь уже не только специалисты по СХД, но и обычные пользователи столкнулись с хитростями построения дисковых массивов.

Оказывается, не так просто найти оптимальное решение одновременно по надежности, емкости и цене. Надо быть готовым к тому, что придется купить не один, а несколько жестких дисков, и емкость как минимум одного из них не будет использоваться. Если речь идет о построении более-менее серьезной системы, потребуется отдельный (лучше специальный) корпус с отдельным (а то и двумя) блоком питания, плата контроллера и соответствующее программное обеспечение.

Не испугались? Значит, пора знакомиться с RAID более подробно.

Пять таинственных слов

В основе теории RAID лежат пять основных принципов – пять таинственных слов. Это Массив (Array), Зеркалирование (Mirroring), Дуплекс (Duplexing), Чередование (Striping) и Четность (Parity).

Массивом называют несколько накопителей, которые централизованно настраиваются, форматируются и управляются. Логический массив – это уже более высокий уровень представления, на котором не учитываются физические характеристики системы. Соответственно, логические диски могут по количеству и объему не совпадать с физическими. Но лучше все-таки соблюдать соответствие: физический диск – логический диск. Наконец, для операционной системы вообще весь массив является одним большим диском.

Зеркалирование – технология, позволяющая повысить надежность системы. В RAID массиве с зеркалированием все данные одновременно пишутся не на один, а на два жестких диска. То есть создается «зеркало» данных. При выходе из строя одного из дисков вся информация остается сохраненной на втором.

www.ferra.ru

Что такое RAID-массив - Компьютер для новичков

raid

Наверняка большинство пользователей компьютера знают о том, что для долговременного сохранения информации в компьютерных системах используются специальные устройства, называемые жесткими дисками. От их надежности порой зависит очень много, ведь потеря данных в некоторых случаях может иметь катастрофические последствия.

Скорости работы дисков так же имеет большое значение для производительности компьютера, поскольку именно HDD во многих ситуациях являются самой медленной частью системы, тормозящей ее работу. Последние годы развитие жестких дисков в основном сводится к увеличению их емкости, без серьезных изменений в скорости работы. Конечно существуют так называемые твердотельные накопители SSD, однако они довольно дороги и имеют ограниченный ресурс.

Такая ситуация никого не устраивает, поэтому еще в 1987 году была разработана технология Redundant Array of Independent Disks, что в переводе на русский язык звучит как «Избыточный массив независимых дисков», а в сокращенном виде RAID-массив. С ее помощью можно улучшить результаты работы имеющихся в наличие накопителей.

Что такое RAID-массив — это технология виртуализации, объединяющая нескольких независимых жестких дисков в единую логическую структуру для повышения надежности и/или скорости их работы. Увеличение быстродействия дисковой подсистемы по сравнению с одиночным диском происходит благодаря параллельным операциям чтения/записи, а применение избыточности информации повышает надежность ее хранения.

Жесткие диски должны быть полностью одинаковыми, иначе появятся дополнительные сложности. Для операционной системы они будут выглядеть как единый диск. Можно сказать, что это прямо противоположено тому к чему привыкли обычные пользователи компьютера, поскольку мы обычно разбиваем один физический диск на несколько разделов. Такая схема имеет как положительные, так и отрицательные стороны, в основном выражающиеся в дополнительных финансовых затратах.

Что такое массив RAID дисков мы выяснили, давайте разберемся зачем он нужен и какие преимущества может предоставить по сравнению с отдельными накопителями. Существует множество схем взаимодействия между дисками в raid-массиве, которые называются уровнями. Есть 7 основных уровней и различные комбинированные варианты, обозначаемые арабскими цифрами. У каждой схемы работы есть свои сильные и слабые стороны, поэтому она подбирается под конкретную задачу в том числе с учетом финансовой стороны вопроса. Мы кратко рассмотрим несколько наиболее распространенных вариантов.

RAID 0

Дисковый массив состоящий минимум из двух дисков, информация на которые записывается поочередно (принцип чередования). Сначала информация разбивается на одинаковые по длине блоки (обозначим их Аi), которые записываются по очереди на каждый из дисков, составляющих массив. Таким образом, файл может оказаться разделенным на части, которые будут хранится на разных HDD.

raid 0

К плюсам можно отнести существенное увеличение скорости работы, поскольку обработка информации распараллеливается между несколькими дисками. К тому же вся емкость дисков доступна операционной системе. Если применены два диска емкостью 500 ГБ, то в системе будет виден диск объемом 1 ТБ.

Однако есть и ложка дегтя, теперь сохранность информации зависит от работоспособности не одного диска, а всех дисков входящих в массив. Если мы используем два накопителя, то надежность снижается практически в два раза, поскольку даже в случае проблем только с одним из дисков, мы теряем всю хранящуюся информацию. Что уж говорить о случае, когда накопителей больше двух. Другими словами, повышаем скорость работы, жертвуя надежностью системы. Справедливости ради стоит отметить, что поскольку в данном случае не используется резервирование информации (нет избыточности), то порой RAID 0 вовсе не считают полноценным RAID-массивом.

Данный тип массива будет оптимальным выбором, когда требуется обеспечить высокое быстродействие при ограниченном бюджете, а вопрос надежности хранения информации не имеет принципиального значения. Именно такое сочетание качеств делает RAID 0 интересным для домашних продвинутых пользователей компьютера в некоторых ситуациях.

Причем восстановить информацию в случае сбоя будет гораздо труднее, чем с одиночного жесткого диска. Если информация для вас ценная, то лучше не пытаться восстановить работоспособность самостоятельно, поскольку своими действиями можно усугубить ситуацию или даже полностью уничтожить данные в рейде. Гораздо разумнее будет доверить восстановление профессионалам, например компании Paradise-R. Впрочем это касается RAID-массивов любого уровня.

RAID 1

Самый простой вариант полноценного RAID массива, в котором используется принцип зеркалирования. Вся информация в полном объеме записывается одновременно на каждый из накопителей массива. В данном случае во главу угла ставится надежность, поскольку вся информация имеется на всех дисках и выход одного или даже нескольких дисков из строя не создаст проблем, пока остается хотя бы один работоспособный накопитель.

Рейд-массив 1 уровня

Конечно скорость работы данный способ не увеличивает, но главным минус в другом. Поставив в компьютер три диска допустим по 500 Гб каждый и объединив их в массив RAID 1 мы в итоге получим в системе один диск на 500 Гб. Здесь за надежность хранения информации приходится расплачиваться дополнительными финансовыми затратами, впрочем, резервирование всегда стоит денег, от этого никуда не денешься.

RAID 3

Все остальные типы RAID-массивов можно считать различными комбинациями двух предыдущих. В данном случае требуется минимум 3 накопителя. Все данные делятся на части меньше сектора и последовательно записываются на диски кроме одного (как в RAID 0), а на оставшийся диск записываются блоки четности (некий аналог RAID 1). С их помощью можно восстановить информацию в случае проблем с одним из дисков с данными.

raid 3

Таким образом с одной стороны увеличивается скорость работы, а с другой стороны имеется информация для восстановления в случае проблем. На практике хорошо работает только последовательной работы с большими файлами и контрольный диск работает в более нагруженном режиме по сравнению с остальными. Кроме того, объем доступный пользователю равен суммарной емкости накопителей минус один.

RAID 5

Представляет собой дальнейшие развитие идеи, заложенной в типе 3. Разница заключается в том, что хранение контрольных сумм происходит на тех же дисках где и данные. Таким образом все накопители в массиве имеют одинаковую нагрузку и появляется возможность выполнения параллельных операций, что обеспечивает более высокую скорость работы. К недостаткам можно отнести более медленную работу в режиме записи в произвольном порядке по сравнению с RAID 0 (RAID 10).

Схема raid 5

RAID 6

Представляет собой в целом тот же RAID 5 с основным отличием в том, что контрольные суммы хранятся на двух накопителях, что повышает избыточность. С одной стороны, такая схема более отказоустойчивая, однако за это приходится расплачиваться снижением быстродействия и дополнительными финансовыми затратами.

Схема raid 6

RAID 10 (1+0)

Идея заключается в комбинации массивов нескольких уровней в единую схему. В данном случае мы имеем RAID 0 в котором в качестве накопителей используются не отдельные диски, а массивы RAID 1. Благодаря этому мы получаем очень высокую скорость работы и при этом высокую надежность без необходимости вычисления контрольных сумм.

Схема raid 10

В минусы можно записать необходимость минимум 4 HDD для его создания и их всегда должно быть четное число. К тому же для данных будет доступна только половина емкости использованных дисков.

Перечисленных вариантов создания массива RAID дисков вполне достаточно чтобы понять основные принципы их работы, сильные и слабые стороны.

Как создать RAID-массив

Так как же на практике создается рейд из жестких дисков. Есть два способа аппаратный и программный. В случае аппаратной реализации нам потребуется специальный RAID-контролер, который и будет обеспечивать объединение дисков в массив по выбранной схеме, причем он не зависит от операционной системы и для ОС наш массив будет просто одним диском.

Он может быть встроен в некоторые материнские платы, но при этом чаще всего довольно простой и его возможности обычно ограниченны несколькими наиболее распространенными вариантами подключения. Узнать есть ли в материнской плате интегрированный RAID-контролер и какие уровни RAID-массива он поддерживает можно в спецификации материнской платы.

Если встроенный контролер отсутствует или его возможности вас не устраивают, то можно воспользоваться внешним RAID-контролером, который устанавливается в PCI-слот материнской платы. Такой вариант считается самым правильным, но одновременно и самым дорогим, поскольку их стоимость довольно немаленькая.

Впрочем, есть способ «для бедных», позволяющий эмулировать работу RAID-контролера на программном уровне. Другими словами, специальная программа работающая внутри ОС обеспечивает его работу. Однако нужно понимать, что при этом на его работу затрачиваются ресурсы центрального процессорапроцессора и оперативной памяти, что в конечном итоге негативно сказывается на общей производительности компьютера, к тому же сюда нужно прибавить возможные софтовые глюки в ОС, что не добавляет надежности. Поэтому программный вариант рейд-массива рассматривать в серьез не стоит.

Чтобы создать RAID-массив нужно загрузиться в BIOS и выставить в настройках работы дисков режим RAID, сохраняем изменения и выходим из BIOS. В процессе загрузки компьютера появится сообщение с помощью каких клавиш можно попасть в меню настройки RAID-массива (например, Ctrl-F). Здесь следуя подсказкам системы создаем новый массив и делаем нужные настройки. После этого можно работать с созданным RAID-массивом как с обычным диском.

Будьте внимательны, создание, удаление массивов приводит к удалению всей информации имеющейся на дисках. Так же может потребоваться установка специального драйвера для работы контролера.

Подводя итог, можно сделать некоторые выводы об использовании RAID массивов. Они получили широкое распространение в серверах и компьютерных системах организаций. В тоже время для домашних пользователей компьютера выгоды от их использования не столь очевидны. Ведь придется потратиться на несколько одинаковых дисков, часть из которых будет недоступна для хранения данных. Да и спасти информацию в случае сбоя в работе RAID-массива гораздо труднее и дороже, поскольку вероятно придется обращаться к профессионалам, а это дополнительные расходы.

Может потребоваться более мощный блок питания и/или компьютерный корпус большего размера с хорошим охлаждением. Как видите затраты требуются не маленькие. Возможно более эффективно будет потратиться на один быстрый диск, например SSD, а сохранность информации обеспечивать периодическим созданием копий.

Есть еще один момент в технологии RAID, который нужно понимать. Она страхует только от физического выхода из строя накопителей и не защищает информацию от случайного удаления, вирусов, сбоев в работе контролера, bad-блоков и тому подобного.

beginpc.ru

Создаем 1,5-Тб RAID-массив в домашних условиях / Накопители

Объемы информации растут быстрыми темпами. Так, согласно данным аналитической организации IDC, в 2006 году на Земле было сгенерировано около 161 млрд. Гб информации, или 161 экзабайт. Если представить этот объем информации в виде книг, то получится 12 обычных книжных полок, только длина их будет равна расстоянию от Земли до Солнца. Многие пользователи задумываются о приобретении все более емких накопителей, благо цены на них снижаются, и за 100 долларов сейчас можно приобрести современный винчестер на 320 Гб. Большинство современных материнских плат имеют на борту интегрированный RAID-контроллер с возможностью организовывать массивы уровней 0 и 1. Так что всегда можно приобрести пару SATA-дисков и объединить их в RAID-массив. В данном материале как раз рассматривается процесс создания RAID-массивов уровней 0 и 1, сравнение их производительности. В качестве тестируемых взяты два современных жестких диска Seagate Barracuda ES (Enterprise Storage) максимальной емкости – 750 Гб. Несколько слов о самой технологии. Избыточный массив независимых (или недорогих) дисковых накопителей (Redundant Array of Independent/Inexpensive Disks – RAID) разрабатывался в целях повышения отказоустойчивости и эффективности систем компьютерных запоминающих устройств. Технология RAID была разработана в Калифорнийском университете в 1987 году. В ее основу был положен принцип использования нескольких дисков небольшого объема, взаимодействующих друг с другом посредством специального программного и аппаратного обеспечения, в качестве одного диска большой емкости. Первоначальная конструкция RAID-массивов предусматривала простое соединение областей памяти нескольких отдельных дисков. Однако в последствии оказалось, что подобная схема снижает надежность матрицы и практически не влияет на быстродействие. Например, четыре диска, объединенных в матрицу, будут сбоить в четыре раза чаще, чем один подобный накопитель. Для решения этой проблемы инженеры из института Беркли предложили шесть различных уровней RAID. Каждый из них характеризуется определенной отказоустойчивостью, емкостью винчестера и производительностью. В июле 1992 года была создана организация RAID Advisory Board (RAB), которая занимается стандартизацией, классифицированием и изучением RAID. В настоящее время RAB определила семь стандартных уровней RAID. Избыточный массив независимых дисковых накопителей обычно реализуется с помощью платы контроллера RAID. В нашем случае жесткие диски подключались к интегрированному RAID-контроллеру материнской платы abit AN8-Ultra на базе чипсета nForce 4 Ultra. Для начала рассмотрим возможности, предлагаемые чипсетом для построения RAID-массивов. nForce 4 Ultra позволяет создавать RAID-массивы уровней 0, 1, 0+1, JBOD.

RAID 0 (Stripe)

Расслоение дисков, также известное как режим RAID 0, уменьшает число обращений к дискам при чтении и записи для многих приложений. Данные делятся между несколькими дисками в массиве так, чтобы операции чтения и записи проводились одновременно для нескольких дисков. Этот уровень обеспечивает высокую скорость выполнения операций чтения/записи (теоретически - удвоение), но низкую надежность. Для домашнего пользователя – наверное, самый интересный вариант, позволяющий добиться существенного роста скорости чтения и записи данных с накопителей.

RAID 1 (Mirror)

Зеркалирование дисков, известное как RAID 1, предназначено для тех, кто хочет легко резервировать наиболее важные данные. Каждая операция записи производится дважды, параллельно. Зеркальная, или дублированная, копия данных может храниться на том же диске или на втором резервном диске в массиве. RAID 1 обеспечивает резервную копию данных, если текущий том или диск поврежден или стал недоступен из-за сбоя в аппаратном обеспечении. Зеркалирование дисков может применяться для систем с высоким коэффициентом готовности или для автоматического резервирования данных вместо утомительной ручной процедуры дублирования информации на более дорогие и менее надежные носители.

RAID 0+1

Системы RAID 0 могут дублироваться с помощью RAID 1. Расслоение и зеркалирование дисков (RAID 0+1) обеспечивает более высокую производительность и защиту. Оптимальный способ по соотношению надежность/быстродействие, однако, требует большого количества накопителей.

JBOD

JBOD – данная аббревиатура расшифровывается как "Just a Bunch of Disks", то есть просто группа дисков. Данная технология позволяет объединять в массив диски различной емкости, правда, прироста скорости в этом случае не происходит, скорее, даже наоборот. У рассматриваемого нами интегрированного RAID-контроллера NVIDIA RAID есть и другие интересные возможности: Определение неисправного диска. Многие пользователи многодисковых систем покупают несколько одинаковых жестких дисков, чтобы полностью воспользоваться преимуществом дискового массива. Если массив дает сбой, определить неисправный диск можно только по серийному номеру, что ограничивает возможность пользователя правильно определить поврежденный диск. Дисковая система предупреждения NVIDIA упрощает идентификацию, отображая на экране материнскую плату с указанием неработающего порта, чтобы вы точно знали, какой диск нужно заменить. Установка резервного диска. Технологии зеркалирования дисков позволяют пользователям назначать резервные диски, которые могут быть сконфигурированы в качестве горячего резерва, защищая дисковый массив в случае сбоя. Общий резервный диск может защитить несколько массивов дисков, а специальный резервный диск может служить в качестве горячего резерва для определенного дискового массива. Поддержка резервного диска, который обеспечивает дополнительную защиту поверх зеркалирования, традиционно ограничивалась высокоуровневыми многодисковыми системами. Технология хранения NVIDIA переносит эту возможность на ПК. Специальный резервный диск может заменить неисправный, пока не закончится ремонт, что позволяет команде поддержки выбирать любое удобное время для ремонта. Морфинг. В традиционном многодисковом окружении пользователи, которые хотят изменить состояние диска или многодискового массива должны зарезервировать данные, удалить массив, перегрузить ПК и затем сконфигурировать новый массив. Во время этого процесса пользователь должен пройти немало шагов только чтобы сконфигурировать новый массив. Технология хранения NVIDIA позволяет изменить текущее состояние диска или массива с помощью одного действия, которое называется морфинг. Морфинг позволяет пользователям обновить диск или массив для увеличения производительности, надежности и вместимости. Но более важно то, что вам не нужно выполнять многочисленные действия. Кросс-контроллер RAID. В отличие от конкурентных многодисковых (RAID) технологий, решение NVIDIA поддерживает как Serial ATA (SATA), так и параллельные ATA накопители в рамках одного RAID массива. Пользователям необязательно знать семантику каждого жесткого диска, так как различия в их настройках очевидны. Загрузка ОС с многодискового массива. Технология хранения NVIDIA полностью поддерживает использование многодискового массива для загрузки операционной системы при включении компьютера. Это означает, что все доступные жесткие диски могут быть включены в массив для достижения максимальной производительности и защиты всех данных. Восстановление данных "на лету". При сбое диска зеркалирование дисков позволяет продолжить работу без остановок благодаря дублированной копии данных, хранящейся в массиве. Технология хранения NVIDIA идет на шаг дальше и позволяет пользователю создать новую зеркальную копию данных во время работы системы, не прерывая доступ пользователя и приложений к данным. Восстановление данных «на лету» устраняет простой системы и увеличивает защиту критической информации. Горячее подключение. Технология хранения NVIDIA поддерживает горячее подключение для SATA дисков. В случае сбоя диска пользователь может отключить неисправный диск без выключения системы и заменить его новым. Пользовательский интерфейс NVIDIA. Благодаря интуитивно понятному интерфейсу любой пользователь, даже не имеющий опыта работы с RAID, может легко использовать и управлять технологией хранения NVIDIA (также известной как NVIDIA RAID). Несложный «мышиный» интерфейс позволит быстро определить диски для конфигурирования в массиве, активизировать расслоение и создать зеркальные томы. Конфигурация может быть легко изменена в любое время с помощью того же интерфейса.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

3dnews.ru

Что такое RAID массив и для чего он нужен?

Сегодня мы узнаем интересную информацию о том, что такое RAID массив и какую роль эти массивы играют в жизни жестких дисков, да-да, именно в них.

Сами жесткие диски играют довольно важную роль в компьютере, так как, при помощи них мы запускаем систему и храним множество информации на них.

Проходит время и любой жесткий диск может отказать, это могут быть любые неисправности, о которых мы сегодня не говорим.

Я надеюсь, что многие слышали о так называемых raid массивах, которые позволяют не только ускорить работу жестких дисков, но и с в случае чего, спасти важные данные от исчезновения, возможно, навсегда.

Также, данные массивы имеют порядковые номера, чем и отличаются. Каждый выполняет разные функции. Например, есть RAID 0, 1, 2, 3, 4, 5 и т. д. Вот об этих самых массивах мы сегодня и будем говорить, а потом я напишу статью, как использовать некоторые из них.

RAID1

RAID1

Что такое RAID массив?

RAID – это технология, которая позволяет объединить несколько устройств, а именно, жестких дисков, в нашем случае идет что-то вроде их связки. Таким образом, мы повышаем надежность хранения данных и скорость чтения/записи. Возможно и что-то одно из этих функций.

Так что, если вы хотите или ускорить свой диск или просто обезопасить информацию зависит лишь от вас. Точнее сказать, зависит от выбора нужной конфигурации «Рейда», эти конфигурации и отмечены порядковыми номерами 1, 2, 3…

Рейды очень полезная функция и я ее рекомендую использовать всем. Например, если использовать 0-вую конфигурацию, то вы ощутите прирост в скорости жесткого диска, все-таки, жестких диск, это почти самое низкоскоростное устройство.

Если вы спросите почему, то тут, я думаю, все ясно. Процессоры с каждым годом становятся все мощнее, их обзаводят и более высокой частотой, большим количеством ядер, и многим другим. То же самое с оперативной памятью и видеокартами. А жесткие диски растут пока что только в объеме, а скорость оборота как была 7200, так и осталась. Конечно есть и более редкие модели. Ситуацию пока что спасают так называемые SSD-диски, которые ускоряют систему в несколько раз.

Допустим, вы заходили построить RAID 1, в этом случае вы получите высокую гарантию защиты ваших данных, так как, они будут дублироваться на другое устройство (диск) и, если один жесткий диск откажет, вся информация останется на другом.

Как видите из примеров, рейды очень важны и полезны, их нужно использовать.

Итак, RAID-массив физически представляет собой связку от двух жестких дисков, подключенных к системной плате, можно и три, и четыре. Кстати говоря, материнская плата тоже должна поддерживать создание RAID-массивов. Подключение жестких дисков проводиться по стандарту, а создание рейдов проходит на программном уровне.

Когда мы программно создали рейд, на глаз особо ничего не изменилось, вы всего лишь поработаете в BIOS, а все остальное как было, так и останется, то есть, заглянув в Мой компьютер, вы увидите все те же подключённые диски.

Чтобы создать массив нужно не так много: материнская плата с поддержкой RAID, два идентичных жестких диска (это важно). Они должны быть одинаковы не только в объеме, но и по кэшу, интерфейсу и т. д. Желательно, чтобы и производитель был один и тот же. Теперь включаем компьютер и заходим в BIOS, там ищем параметр SATA Configuration и ставим на RAID. После перезагрузки компьютера должно появится окно в которой мы увидим информацию о дисках и рейдах. Там мы должны нажать CTRL+I, чтобы начать настройку рейда, то есть, добавлять или удалять из него диски. Потом начнется установка Windows и ее настройка.

ВАЖНАЯ ИНФОРМАЦИЯ! Хочу сказать важную вещь, что при создании рейдов с жестких дисков полностью удаляется вся информация, поэтому, перед их созданием рекомендуется куда-нибудь перенести данные, а потом уже пробовать создавать рейды.  (по некоторой информации к 1-му рейду это не относится, но лучше не рисковать и сохранить данные).

Сколько всего этих рейдов? Их несколько, а именно RAID 1, RAID 2, RAID 3, RAID 4, RAID 5, RAID 6. Более подробно я расскажу только о двух из них.

  1. RAID 0 – позволяет создавать дисковый массив для того, чтобы увеличить скорость чтения/записи.
  2. RAID 1 – позволяет создавать зеркальные дисковые массивы для защиты данных.

RAID 0, что это такое?

RAID_0RAID_0Массив RAID 0, который еще называют «Striping» использует от 2 до 4 жестких дисков, редко больше. Работая совместно, они повышают производительность. Таким образом, данные при таком массиве разбивается на блоки данных, а потом записываются сразу на несколько дисков.

Производительность повышается из-за того, что на один диск записывается один блок данных, на другой диск, другой блок и т. д. Думаю понятно, что 4 диска больше увеличат производительность, чем два. Если говорить о безопасности, то она страдает на всем массиве. Если один из дисков выйдет из строя, то в большинстве случаев, вся информация пропадет безвозвратно.

Дело в том, что в массиве RAID 0 информация располагается на всех дисках, то есть, байты какого-то файла, расположены на нескольких дисках. Поэтому, при выходе из строя одного диска, пропадет и какое-то количество данных, восстановление при этом невозможно.

Из этого следует, что необходимо делать постоянные резервные копии данных на внешние носители.

RAID 1, что это такое?

RAID_1RAID_1Массив RAID 1, его еще называют Mirroring – зеркало. Если говорить о недостатке, то в RAID 1 объем одного из жестких дисков вам как-бы «недоступен», потому что, он используется для дублирования первого диска. В RAID 0 это место доступно.

Из преимуществ, как вы, наверное, уже догадались, следует, что массив предоставляет высокую надежность данных, то есть, если выйдет из строя один диск, все данные останутся на втором. Выход из строя сразу двух дисков маловероятен. Такой массив часто используется на серверах, но это не мешает использовать его и на обычных компьютерах.

Если вы выбрали RAID 1, то знайте, что производительность упадет, но если данные вам важны, то используйте данных подход.

RAID 2-6, что это такое?

Сейчас вкратце опишу остальные массивы, так сказать, для общего развития, а все потому, что они не такие популярные, как первые два.

RAID2RAID2RAID 2 – нужен для массивов, которые используют код Хемминга (не интересовался, что за код). Принцип работы примерно, как в RAID 0, то есть информация также разбивается на блоки и поочередно записываются на диски. Остальные диски используются для хранения кодов коррекции ошибок, при помощи которых, в случае выхода из строя одного из дисков, можно восстановить данные.

Правда, для данного массива лучше использовать 4 диска, что довольно затратно, да и как выяснилось, при использовании стольких дисков, прирост производительности довольно спорный.

RAID 3, 4, 5, 6 – про эти массивы я не буду здесь писать, так как, необходимая информация уже есть на Википедии, если хотите узнать о данных массивах, то читаем.

Какой выбрать RAID массив?



Допустим, что вы часто устанавливаете различные программы, игры и копируете много музыки или фильмов, тогда вам рекомендуется к использованию RAID 0.  При выборе жестких дисков будьте внимательные, они должные быть очень надежными, чтобы не потерять информацию. Обязательно делайте резервные копии данных.

Есть важная информация, которая должна быть в целости и сохранности? Тогда на помощь приходит RAID 1. При выборе жестких дисков, также их характеристики должны быть идентичными.

Вывод

Вот мы и разобрали для кого-то новую, а для кого-то старую информацию по RAID-массивам. Надеюсь, что информация для вас окажется полезной. Скоро буду писать о том, как эти массивы создавать.

computerinfo.ru
