1U высота: Юнит «U» — Единица измерения | Дропшиппинг

Содержание

Юнит «U» — Единица измерения

10 12 2018

Ю́нит (обозначение: U; от англ. Unit, RU — англ. Rack Unit, RMU — англ. Rack Mount Unit) — единица измерения высоты специального оборудования:

телекоммуникационного,
IT-оборудования,
промышленных компьютеров,
оборудования систем управления и промышленной автоматизации,
встраиваемых источников бесперебойного питания,
распределителей питания ЦОД,
профессионального музыкального оборудования (синтезаторы, процессоры эффектов и т. п.),

размещаемого в специальных стойке или шкафу, имеющих систему конструкций для крепежа такого оборудования.

Крепёжные отверстия (например, в стандартной 19-дюймовой стойке) на несущих конструкциях располагаются так, что при монтаже горизонтально без зазоров крепится лишь оборудование имеющее высоту в целое число «юнитов».

Обычно устанавливаемое в стойку оборудование имеет высоту передней части на 1/32 дюйма (0,031″ ≈ 0,8 мм) меньше, чем определено единицей 1U.

Поэтому высота 1U оборудования, устанавливаемого в стойку, составляет 43,7 мм., а не 44,4 мм. Таким образом, высота 2U оборудования составляет 3,469 дюймов (88,1 мм) вместо 3,5 дюймов (88,9 мм). Этот зазор позволяет выделить немного места выше и ниже установленного в стойку оборудования, что позволяет извлечь/установить оборудование в отсек без обязательного извлечения соседнего (сверху/снизу) оборудования.

Для планирования размещения оборудования в стойках необходимо знать его высоту в «юнитах». Обычно эта высота указывается среди основных характеристик оборудования. Например, так: «корпус стоечный, 2U».

При оказании провайдером услуги колокации цена за размещение обычно пропорциональна высоте оборудования клиента, то есть, указывается цена за 1 «юнит».

Юнит в точности равен русскому вершку. Когда Пётр I провёл унификацию системы мер, он приказал считать аршин равным 28 английским дюймам. Таким образом, один вершок стал равным ²⁸⁄₁₆ или 1³⁄₄ дюйма. В 1899 году вершок привязали к метрической системе, воспользовавшись округлённым дюймом в 2,54 см, в 1958 году британцы точно так же округлили и свой дюйм

Вершок — старорусская единица измерения, первоначально равнялась длине основной фаланги указательного пальца.

В русской системе мер (с XVIII века) приравнена к 1,75 дюймам.

1 вершок = 1/48 сажени = 1/16 аршина = 1/4 пяди = 1,75 дюйма = 4,445 см= 44,45 мм = 1U

Поделится

Новый комментарий

Войти с помощью

Отправить

Кронштейн настенный для 19дюйм оборудования высота 1U глубина 110мм фиксированный (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251

Главная >Электрооборудование >Щиты и шкафы, шинопровод >Аксессуары и вспомогательное оборудование для щитов и шкафов >Компонент для установки в распределительный шкаф >Hyperline >Кронштейн настенный для 19дюйм оборудования высота 1U глубина 110мм фиксированный (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251 (#1414753)

Наименование	Наличие	Цена опт с НДС	Дата обновления	Срок поставки
BW19-1U-110F-RAL7035 Кронштейн настенный для 19″ оборудования, высота 1U, глубина 110 мм, фиксированный, цвет серый (RAL 7035) \| 454251 \| Hyperline	140	1 003.04 р.	11.12.2022	От 5 дней
Кронштейн настенный для 19дюйм оборудования высота 1U глубина 110мм фиксированный (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251	Под заказ	1 109.51 р.	11.12.2022	От 30 дней
… … … … … … … … … …

Условия поставки кронштейна настенного для 19дюйм оборудования высота 1U глубина 110мм фиксированного (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251

Купить кронштейны настенные для 19дюйм оборудования высота 1U глубина 110мм фиксированные (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251 могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена кронштейна настенного для 19дюйм оборудования высота 1U глубина 110мм фиксированного (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251 мм цвет зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим кронштейн настенного для 19дюйм оборудования высота 1U глубина 110мм фиксированного (RAL 7035) BW19-1U-110F-RAL7035 сер. Hyperline 454251 на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Что такое высота «U»? Объяснение стоек

На рынке серверных стоек наиболее распространенное различие между стойками одного и того же типа заключается в том, сколько у них букв «U». U в данном случае относится к стойкам, что является стандартизированным методом отслеживания монтажной высоты в серверной стойке.

Один блок стойки равен 1,75 дюйма или трем резьбовым, квадратным или круглым отверстиям. Эти отверстия расположены вертикально и используются для крепления оборудования к стойке.

Как стойки стали стандартом?

Как и большинство стандартов в индустрии стоек для серверов, стойки — это термин, продвигаемый Ассоциацией электронной промышленности (EIA). Без этих стандартов вы можете в конечном итоге купить рейку с отверстиями для резьбы, расположенными иначе, чем в вашей стойке.

В конечном счете, это упрощает жизнь пользователя, поскольку большее количество его оборудования будет совместимо с будущим оборудованием, которое он приобретет. Если бы его не существовало, у производителей могло бы возникнуть больше искушения создать проприетарные стандарты, чтобы клиенты оставались привязанными к своей экосистеме.

Документ EIA-310 доступен для продажи на рынке IHS, но если вам нужны измерения, вы можете проверить размерные документы производителей серверов или серверных стоек, чтобы получить представление. Поскольку широко используемая итерация EIA-310-D была опубликована в 1992 году, трудно отследить корень того, как термин «стойка» изначально приобрел популярность.

Сколько мест U (RU) мне нужно?

На веб-сайте Dell каждый стоечный сервер начинается с классификации RU. Так должно быть у любого уважаемого производителя серверов. Если вы заполняете стойку только серверами, будет легко добавить единицы стойки на ваш сервер и купить что-то с достаточным количеством места.

Патч-панели, коммутаторы и маршрутизаторы, с другой стороны, менее склонны рекламировать высоту U. Это связано с тем, что они обычно не устанавливаются на рельсы, которые больше подходят для точно определенного расстояния.

Скорее всего, вы бросите маршрутизатор на полку, и не все полки имеют одинаковый размер. Таким образом, в зависимости от размера вашей полки и размера сетевого оборудования, вы можете не заполнить ровно 1,75 дюйма пространства, и вместо этого вам потребуется рассчитать пространство, используемое более традиционными методами.

Какое бы пространство вам ни понадобилось, в RackSolutions найдется то, что вам идеально подходит. Мы производим серверные стойки высотой от 1U до 70U (иногда даже 90U). При сужении серверных стоек не забудьте убедиться, что вам подойдет внешняя высота, а не только пространство U.

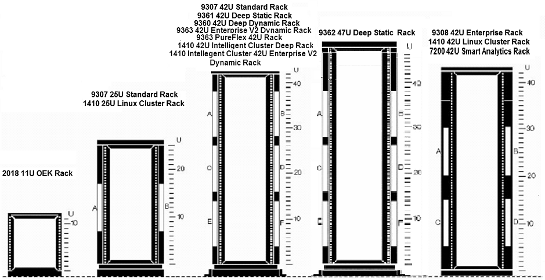

Размеры стойки

Иллюстрация расстояния между стойками

Хотя стойки расположены равномерно, размеры отверстий в них немного больше. Общая единица стойки измеряется от середины верхнего отверстия стойки предыдущего пространства U до верхнего отверстия текущего пространства U.

Расстояние между отверстиями в стойке такое же, как и 0,625 дюйма, но само по себе это составляет только 1,35 дюйма высоты. Остальные 0,5 дюйма приходятся на расстояние от нижнего отверстия до верхнего отверстия стойки под ним.

Эти размеры не изменяются независимо от того, является ли отверстие квадратным, круглым или резьбовым.

Резюме

Что означают 1U, 2U, 3U? Описание стоек

Если вы провели какое-то время в центрах обработки данных или среди ИТ-специалистов, вы, вероятно, слышали, что что-то называется «сервером 2U» или «коммутатором 1U». В своем последнем видео я построил действительно классный сервер высотой 1U. Я был немного удивлен тем, как много людей не знали, что на самом деле означает это «1U», и быстро последовали вопросам «Что означает 1U?» Итак, в этой статье мы поговорим о стойках!

Что такое стойка? Что означает 1U?

A «U» или стойка — это высота части компьютера или сетевого устройства, предназначенного для установки в стандартную 19-дюймовую или 23-дюймовую стойку. Одна единица стойки имеет высоту ровно 1,75 дюйма (44,45 мм), хотя многие производители делают свое оборудование немного меньше, чем это, чтобы облегчить установку в стойки, где вещи не расположены так точно, как должны быть.

Некоторые другие устройства, такие как сценическое и музыкальное оборудование (профессиональные аудио- и видеоустройства, такие как микшеры и усилители), также предназначены для установки в стандартные стойки.

Если часть оборудования спроектирована так, чтобы быть больше, чем одна единица стойки (1U), она будет называться кратной единицам стойки и обозначаться как 2U или 6U. Это означает, что высота сервера 6U составляет 10,5 дюйма или 266,7 мм.

Иногда люди называют блоки стоек RU (например, 1RU, 2RU, 6RU), но со временем от этого отказались в пользу более простого «U».

Стойки на 19-дюймовых стойках

На большинстве современных стоек стойки маркируются цифрами и линиями (обычно белые на черных стойках, черные на бежевых стойках). Эти линии указывают, где начинается верхняя и нижняя часть стойки. число обычно находится в центре стойки.

Старые стойки без нанесенных шелкографией цифр и линий обычно обозначаются небольшим отверстием или углублением, просверленным в стойке через каждые 1,75 дюйма.

Наиболее распространенные стойки содержат пространство 42U, хотя стойки 48U быстро становятся новым стандартом. В дополнение к вертикальным напольным стойкам доступны стойки с настенным креплением, такие как настенная стойка 8U, которую я установил в комнате с домашним кинотеатром, и вертикальные (подвесные) стойки, которые я использовал для крепления Synology RS2416+ в том же шкафу. Вам следует проконсультироваться с поставщиком оборудования перед вертикальной установкой оборудования, поскольку не все оборудование предназначено для работы в вертикальных стойках.

Кто придумал Rack Units?

Итак, пока мы отвечаем на вопрос «Что означает 1U?» давайте перейдем к тому, кто придумал этот материал в первую очередь! Стойки были созданы Electronic Industries Alliance («EIA»), чтобы помочь стандартизировать оборудование, используемое моими телекоммуникационными операторами.
