Магистральный кабель для СКС и передачи данных (витая пара), виды, характеристики

Сфера применения магистральных кабелей — передача определенных данных на значительные расстояния. С их помощью обеспечивается информационное сообщение, как в пределах одной улицы посредством передачи данных между двумя рядом стоящими зданиями, так и на значительные расстояния между континентами и городами.

Если для локальной передачи информации подойдет кабель, оснащенный медножильным проводником (витая пара), то для функционирования глобальной сети потребуется использование исключительно оптического кабеля, поскольку только он способен обеспечивать передачу данных с необходимой скоростью. Так, оптический кабель используется для обеспечения функционирования интернета.

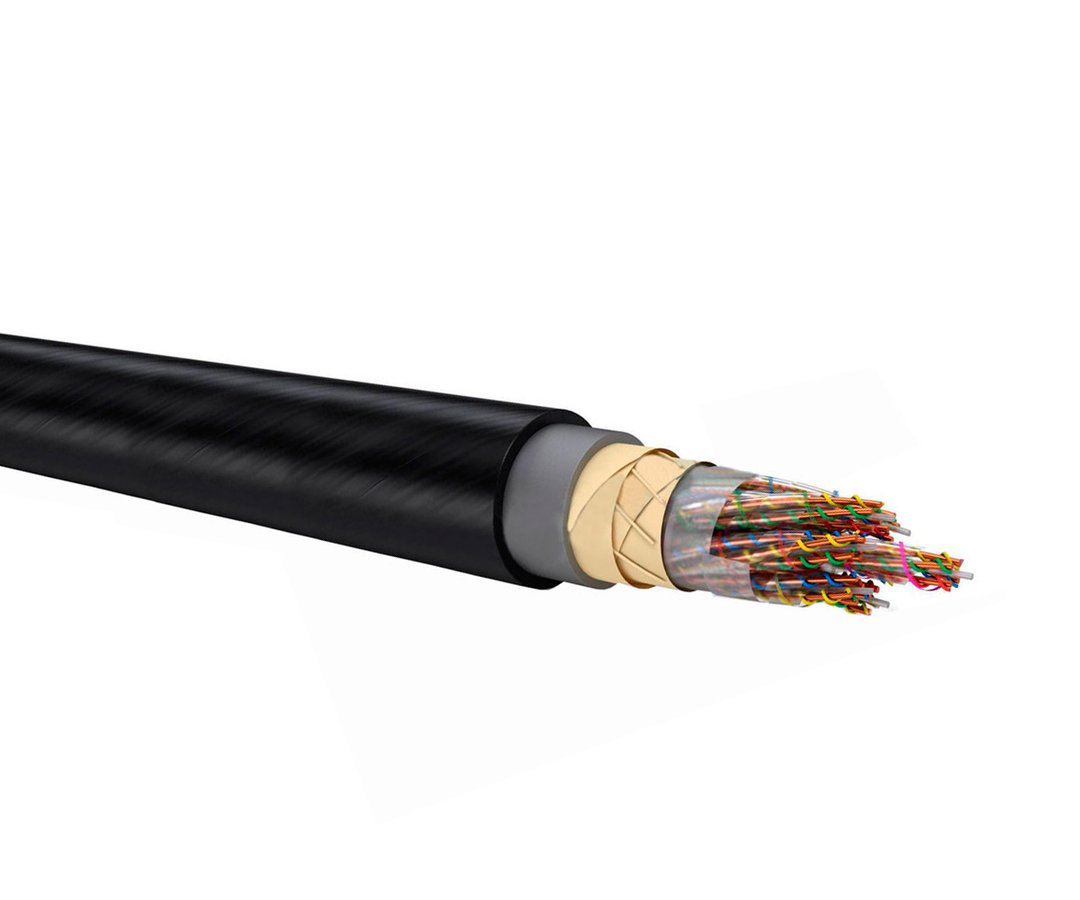

Магистральные кабели (витая пара)

Магистральные кабели подразделяются на экранированные и не экранированные.

Не экранированные магистральные кабели

К не экранированным относятся:

  • UTP Cat 5 outdoor — unshielded twisted pair — оснащенный несущим тросом и парной скруткой кабель (постоянный шаг скрутки), имеющий от 2 до 4 пар жил, сечение которых колеблется в диапазоне 0,4-0,522 мм2 ;
  • UTP Cat 5e outdoor — unshielded twisted pair — оснащенный несущим тросом и парной скруткой кабель (переменный шаг скрутки), имеющий от 2 до 4 пар жил, сечение которых колеблется в диапазоне 0,4-0,522 мм2;
  • UTP Cat 3 outdoor — unshielded twisted pair — оснащенный парной скруткой кабель (постоянный шаг скрутки), имеющий 10, 20, 25 пар жил, значение сечения которых 0,4 мм2 ;
  • UTP X Cat 5 outdoor — unshielded twisted pair — оснащенный парной скруткой кабель (постоянный шаг скрутки), имеющий 10, 16, 25, 50, 100 пар жил, значение сечения которых 0,5 мм2 . В маркировке после букв UTP находится значение, равное числу жиловых пар (например, UTP 10 CAT 5E 24AWG будет означать модель с 10 парами жил с сечением 0,5106 мм
    2    ).

Экранированные магистральные кабели

К экранированным кабелям относятся:

FTP Cat 5e outdoor — foiled twisted pair — характеризуется парной скруткой (переменный шаг жиловой скрутки), наличием общего экрана из фольги, наличием 2 или 4 жиловых пар, сечение которых будет колебаться в диапазоне от 0,5 до 0,53 мм2 , могут быть дополнены несущим и самонесущим тросом;

SFTP Cat 5e outdoor — foiled twisted pair — характеризуется парной скруткой (переменный шаг жиловой скрутки), наличием общего экрана из фольги, наличием 4 жиловых пар, сечение которых равняется 0,52 мм2;

FTP 10 Cat 5 outdoor — foiled twisted pair — характеризуется парной скруткой (постоянный шаг жиловой скрутки), наличием 10 жиловых пар, сечение которых равняется 0,5 мм2;

FTP Cat 3 poly outdoor — foiled twisted pair — характеризуется парной скруткой (постоянный шаг жиловой скрутки), наличием изоляции из полиэтилена, экрана, выполненного из алюмо-полимерного материала, поясной изоляции, выполненной из поливинилхлорида, полиамида или полиэтилена, а также наличием 10, 20 или 30 жиловых пар, сечение которых равняется 0,4 мм2;

FTP 25 Cat 5 outdoor — foiled twisted pair — характеризуется парной скруткой (постоянный шаг жиловой скрутки), наличием изоляции из полиэтилена, экрана, выполненного из алюмо-полимерного материала, поясной изоляции, выполненной из поливинилхлорида, полиамида или полиэтилена, а также наличием 25 жиловых пар, сечение которых равняется 0,5 мм2.

Общепринятые название, содержащие слово «outdoor», демонстрируют принадлежность модели кабеля к используемым для прокладки магистральных линий. Словом «Cat» обозначается категория. 3 и 5 категории кабелей применяются для того, чтобы прокладывать телефонные сети. Чтобы на их основе организовать сеть компьютерную, необходимо использовать устройства, позволяющие модулировать и демодулировать сигнал.

Где купить магистральный кабель (витую пару)

Наша компания может предложить полный ассортимент магистрального многопарного кабеля высокого качества.

На страницах каталога товаров сайта компании AVS Electronics с помощью разнообразных фильтров Вы можете подобрать и купить магистральный кабель витая пара любого типа и сопутствующие ему товары, необходимые под вашу задачу. Мы поставляем многопарный кабель большого количества торговых марок.

Получите у специалистов компании AVS Electronics бесплатную консультацию по продукции производителей магистрального кабеля.

Заказ можно сделать по электронной почте или любым удобным для Вас способом.

Приглашаем к сотрудничеству  столичных и региональных дилеров!

Кабель экг магистральный | кабель экг 3 отведения 989803160641 | Philips

Кабель экг магистральный | кабель экг 3 отведения 989803160641 | Philips | НДА

PHILIPS

МАГИСТРАЛЬНЫЙ КАБЕЛЬ ЭКГ 3/5 ОТВЕДЕНИЙ ДЛЯ ДЕФИБРИЛЛЯТОРА PHILIPS EFFICIA DFM100

Главная / ДЕФИБРИЛЛЯТОРЫ PHILIPS / ДЕФИБРИЛЛЯТОР PHILIPS EFFICIA DFM100 / МАГИСТРАЛЬНЫЙ КАБЕЛЬ ЭКГ 3/5 ОТВЕДЕНИЙ ДЛЯ ДЕФИБРИЛЛЯТОРА PHILIPS EFFICIA DFM100
Магистральный кабель  3/5 — электродный Efficia, AAMI/IEC.

Код Описание Уп./шт.
989803160641 3/5 — электродный магистральный кабель ЭКГ Efficia, AAMI/IEC 1

Скачать РУСкачать каталог

см.

доп макет с таблицей

Всего изделий в заказе:0 Оформить заказ Запросить цену

Оформление заказа

(Уважаемые коллеги пожалуйста при оформлении заказа укажите Ваш ИНН или прикрепите карточку клиента. Это ускорит обработку Вашей заявки)

Уважаемые коллеги!

Мы благодарны Вам, что Вы обратились в ООО «НДА Деловая медицинская компания». Ваш заказ получен и поступил в обработку. В течение одного рабочего дня Вы получите от нас коммерческое предложение. Или наши сотрудники свяжутся с Вами для уточнения деталей заказа. Обращаем Ваше внимание, что Коммерческое предложение не является официальным счетом!!! Счет будет выставлен Вам отдельно после согласования скидок и условий оплаты. Отдел продаж ООО «НДА Деловая медицинская компания». Вернуться на главную страницу Доставка и оплата

Уважаемые клиенты! Наша компания осуществляет розничные (от 1 упаковки) и оптовые поставки во все уголки нашей страны.

Продажа осуществляется юридическим и частным лицам. После согласования ассортимента продукции, сроков, цены и способа доставки, Вам будет выставлен счет. Оплата продукции осуществляется только по безналичному расчету. Товар по выписанному счету резервируется на 5 рабочих дней. Наша компания бесплатно доставит товар до терминала любой транспортной компании в Санкт-Петербурге. Более детальную информацию можно прочитать здесь

Написать письмо

(Уважаемые коллеги пожалуйста при оформлении заказа укажите Ваш ИНН или прикрепите карточку клиента. Это ускорит обработку Вашей заявки)

Уважаемые коллеги!

Мы благодарны Вам, что Вы обратились в ООО «НДА Деловая медицинская компания». В самое ближайщее время мы вам ответим на указанный e-mail Отдел продаж ООО «НДА Деловая медицинская компания». Вернуться на главную страницу

Обратный звонок

Уважаемые коллеги!

Мы благодарны Вам, что Вы обратились в ООО «НДА Деловая медицинская компания».
В самое ближайщее время мы перезвоним Вам Отдел продаж ООО «НДА Деловая медицинская компания». Вернуться на главную страницу

Магистральные кабели — аксессуары для инверторов

Продукты

  • Комплекты солнечных панелей
    • Крыша
    • Наземное крепление
    • Комплекты для монтажа на мачте
  • Солнечные панели
    • Монокристаллический
    • Поликристаллический
  • Инверторы
    • Микро
    • Строка
    • Гибрид
    • На батарейках
    • Предварительно смонтированные системы
  • Мониторинг инвертора
    • Шлюзы
    • метров
    • Дисплеи
    • Контроллеры
    • Коммуникационные карты
    • Кабели для мониторинга
    • Наборы для мониторинга
    • Датчики
    • Принадлежности для мониторинга
  • Аксессуары инвертора
    • Электрощиты
    • Оптимизаторы
    • Магистральные кабели
    • Дополнительные компоненты
  • Баланс систем
    • Адаптеры
    • Батарея БОС
    • Блоки
    • Шины
    • Автоматические выключатели
    • Зажимы
    • Объединительные коробки
    • Соединители
    • Разъединители
    • Предохранители
    • Держатели предохранителей
    • Распределительные коробки
    • Этикетки
    • Центры нагрузки
    • Панели
    • Быстрое отключение
    • Устройства перенапряжения
    • Проводка
    • Электрические аксессуары
  • Стеллажи и монтаж
    • Рельсы
    • Фартуки
    • Комплекты для сращивания
    • Стопорные втулки
    • Крепления для кабелепроводов
    • Вложения
    • Скоба в сборе
    • Базовое крепление
    • Кронштейны
    • Болты
    • Зажимы
    • Крышки
    • Г-образные ножки
    • Шайбы
    • Юбка
    • Наконечники
    • Наклонные ножки
    • Крючки
    • Противостояние
    • Балластная бухта
    • Верх крепления на мачту
    • Сторона крепления на стойке
    • Комплекты для скрытого монтажа
    • Комплекты для наземного монтажа
    • Комплекты для монтажа на крыше
    • Аппаратные пакеты
    • Управление проводами
  • Батареи
    • Литий-ионный
    • Общее собрание
    • Батарейные системы
    • Затопленный
    • Гель
    • Генератор
    • Промышленный
  • Аксессуары для аккумуляторов
    • Кабели
    • Корпуса
    • Стойки
    • Разное
  • Контроллеры заряда
    • МРРТ
    • ШИМ
    • Преобразователи
    • Принадлежности
  • Инструменты и расходные материалы
    • Инструменты
    • Наборы
    • Прочее
  • Посмотреть все продукты

Производители

Солнечные ресурсы

Выбрать по цене

  • $0,00 — $1,284,00
  • $1,284,00 — $2,550,00
  • $2,550,00 — $3,817,00
  • $3,817 . 00 — 5 083,00 долл. США
  • 5 083,00 — 6 350,00 долл. США

Сортировать по: Избранные товарыНовейшие товарыБестселлерыВ алфавитном порядке: от A до ZВ алфавитном порядке: от Z до AAсредн. Отзыв клиентаЦена: от низкой до высокойЦена: от высокой до низкой

Новые продукты

Наши системы

Займись солнцем вместе с нами

Наши специалисты по солнечной энергии могут помочь вам в разработке, поставке и обслуживании вашей солнечной энергетической системы. Когда вы решите использовать солнечную энергию вместе с нами, мы обеспечим ведущее обслуживание клиентов и поддержку, чтобы ваша система была правильно завершена, от начала до конца.

Мы предлагаем оптовые цены, качественных производителей и отличную поддержку. Запросите предложение сегодня.

Рекомендовано

Предварительно терминированные/предварительно собранные кабельные решения для медных магистральных кабелей

HomeCopper SystemsCable Trunks

8 результатов

Фильтр

Категории

Экранирование

Наконечник

Экран

Наконечник

Экран  9 0284

Завершение

Другие фильтры

8 Результаты

Сортировать по :

9 0329 

  • Горячий

    10 футов (3 м) 16 футов (5 м) )23 фута (7 м) 33 фута (10 м) 49 футов (15 м) 66 футов (20 м) 82 фута (25 м) 99 футов (30 м) +8

    Предварительно терминированная медная магистраль Cat6 UTP CMR, 6 × RJ45 M/M, 10 футов (3 м)

    Быстрая установка / ЦОД / Fluke Test

    32,00 €

    4. 8K Продано

    5 Отзывы

  • 902 48 10 футов (3 м) 16 футов (5 м) 23 фута (7 м) 33 фута (10 м) 49 футов (15 м) 66 футов (20 м) )82 фута (25 м)99 футов (30 м) +8

    Предварительно терминированная медная магистраль Cat6a SFTP CMR, 6 × RJ45 M/M, 10 футов (3 м)

    Быстрая установка / ЦОД / Fluke Test

    45,00 €

    1,4K Продано

    2 Отзывы

  • Предварительно терминированная медная магистраль Cat6 UTP CMR, 6 × RJ45 F/F, 10 футов (3 м)

    Быстрая установка / Центр обработки данных / Fluke Test

    69,00 €

    1.
